нужна помощь по настройке Helix DB 4 для поканалки

Цитата:

---

Сообщение от Joice

Хоть тема уже и устаревшая, не вижу смысла создавать аналогичную. Но есть вопрос и у меня. Так вот говорят(пишут), что в этом усилке полосовой фильтр, а я не пойму, как, допустим, можно подрезать миды и сверху и снизу? Ведь для каждой пары каналов можно задействовать либо ФВЧ либо ФНЧ. В моем понимании без кроссовера магнитолы миды снизу подрезать никак не получиться. Я ничего глупого не спросил?

---

Именно глупость и спросил... :pardon:
Хеликс именно тем и отличается, что имеет возможность задействовать оба фильтра сразу.
Рекомендую посмотреть инструкцию к усилителю. Там даже с картинками... :)

Цитата:

---

Сообщение от dyno

Рекомендую посмотреть инструкцию к усилителю. Там даже с картинками...

---

  Странно, инструкцию скачал и внимательно изучил, но так и не вкурил. Два переключателя фильтров для одной и второй пар каналов, справа и слева от них крутилки выбора частоты среза фильтра, которые активны или не активны в зависимости от выбора типа фильтра. Может в положении FULL активны все крутилки, но этого я не вычитал, и тогда вопросов нет. Так? Инструкция, правда, скудненькая на двух страничках оказалась, может у кого есть ссылочка на полноценную, буду благодарен. Хотя, если на этот раз я все правильно понял, то и не беспокойтесь.

Она и есть полноценная, и достаточная...
Вложение 246774
На переключателе фильтров справа LP/BP, вот в этом положении и работают ОБА фильтра.

О-О-О-О! Теперь все понятно, большое спасибо! Но в моем варианте инструкции такой информации не было.

Спорим, была? ;)
Просто нужно знать, что такое Band Pass. )))

Цитата:

---

Сообщение от dyno

Просто нужно знать, что такое Band Pass.

---

  Да, каюсь, слышал, но не знаю.:boredom:

Вложение 412744

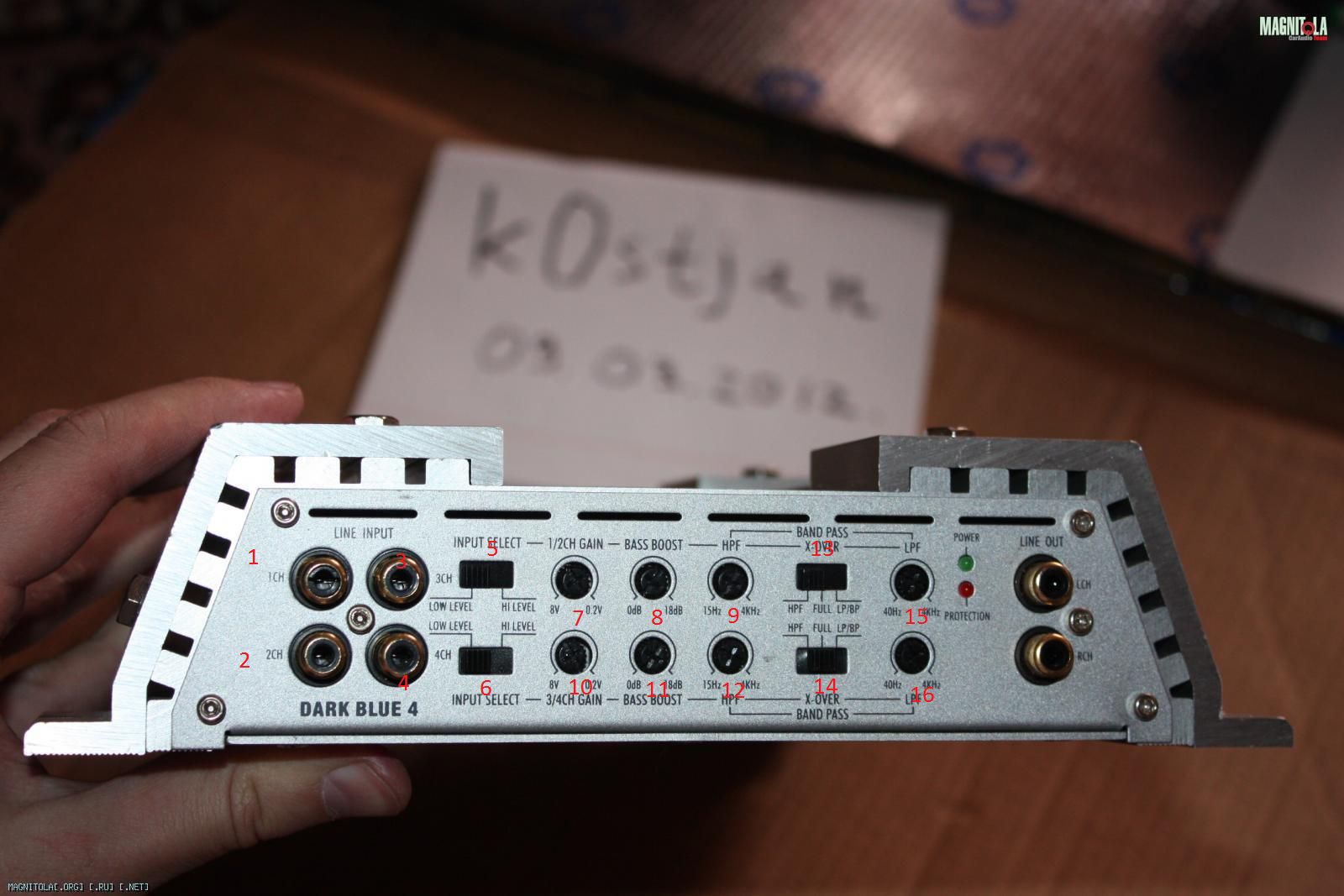

Люди помогите! Всякие гейны и бандпассы вгоняют в ступор... Объясните тупому, звуконеобразованному. Есть ГУ пионер , он умеет обрезать частоту для саба. Есть усилок ДБ4, и саб. Задача подключить ГУ к усилку, и настроить усилок чтоб он ничего не обрезал. К каким разъёмам (1,2,3,4) подключать выход с магнитолы, в каких положениях должны быть переключатели и крутилки. На картинке всё пометил циферками, пожалуйста к каждой цифири напишите положение.
P.s. как подключить саб к усилку - это единственное, что понял из инструкции...
