Оторван штекер у антенны, помогите с распиновкой.
Всем привет!
Решил поставить себе магнитолу.
В машине уже установлена внутрисалонная антенна (коробочка с усиками). Идентифицировать ее не удалось, на коробочке есть только надпись "Super Electronic antenna". Понятно что Китай, но менять ее на что-то другое и гемороиться с прокладкой кабелей под обивкой не хочу.
Есть проблема: У антенны оторван (отсутствует напрочь) штекер. Подходящий на замену штекер я уже нашел, осталось определиться, как его подсоединить.
Провод от антенны представляет собой плоский шлейф из 4 очень тонких проводков. Из коробочки так же идет провод на массу (под болт на потолке). Как я понял, мне нужно найти
- + Питание Антенны
- Центральную жилу
- Оплетку.
Вот бы понять, что из этих 4 проводов что???
Если я правильно понимаю, между + и массой должно быть ненулевое сопротивление. Можно попытаться найти омметром. А вот как насчет жилы и оплетки? Есть специалисты?
P.S.Коробочка неразборная, ломать не хочется...
Вложений: 1
Re: Оторван штекер у антенны, помогите с распиновкой.

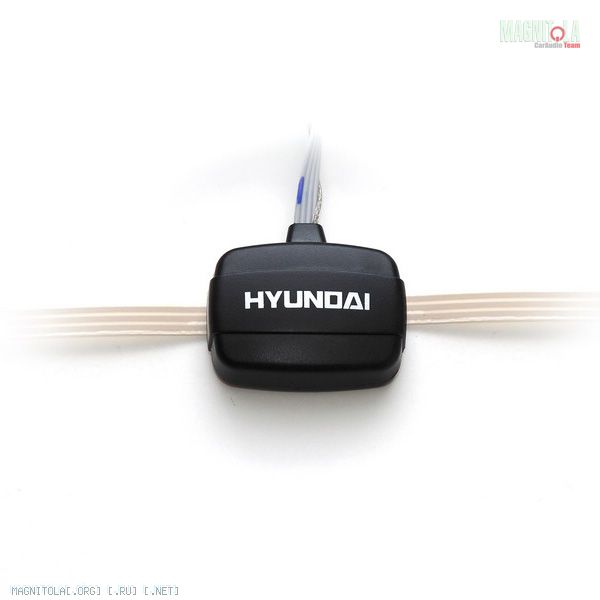

После поисков в интернете выяснил, что моя "коробочка" очень похожа на антенну Hyundai H-CA3200 (см. картинку). У меня точно такой же шлейф, на картинке также виден провод на массу. У меня точно также крайний провод в шлейфен помечен синим (видимо, это питание).
Люди, у кого такая же или похожая антенна! Можете посмотреть, каким образом шлейф соединяется со штекером? Что там идет на центральную жилу, а что на экран?
Вложение 47775
http://cartechnology.ru/images/stori...undai/h2_1.jpg
