Shura899, обязательно паралельно обмотки ставь навстречу питания диод..иначе ключик ремоута умереть может в магнетоле.
Вид для печати
Shura899, обязательно паралельно обмотки ставь навстречу питания диод..иначе ключик ремоута умереть может в магнетоле.
С чего это вдруг он умереть то может? Встречного же напряжения нет! Так что никаких диодов не нужно.Цитата:
Сообщение от Pioneerxp2
диоды - это обязательно и параллельно обмотке, и на доп.устройства типа вд-тв и нафигатора для защиты.
только ведь все равно релюху надо ставить... не с ремота же запитывать кулера и все остальное
при наличии релюхи диод желателен, на всякий случай. но можно обойтись без релюхи. йа уже выше писал. электронный ключ надёжнее и безопаснее контактного..

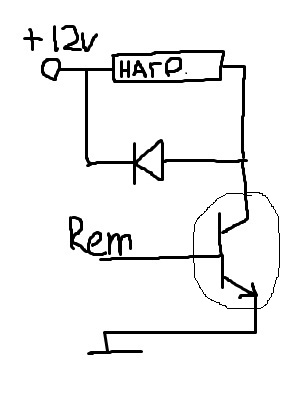

Вложение 88336
Я правильно понял, без реле, вот так?
Оп, извиняюсь, я все думал про релюху...Цитата:
Сообщение от Ильдар Айдарович
в общем да, только транзюк полевой MOSFET и без диода. в IRF 3205 уже есть защитный диод, причём Шоттки. скоро нарисую схему..Цитата:
Сообщение от Shura899
т.е. раз там диод уже есть, то обратки не может быть в принципе. Это хорошо. Посему тогда отпадет надобность в диодах на неавтомобильные девайсы типа вд-тв и регистратора?
Из-за отсутствия диода реле и горят- ибо нагружены на индуктивную нагрузку- катушки вентиляторов-а они обладают свойством выдавать бросок контриндукции при размыкании цепи. Именно на этом построена контактная система зажигания в Жигулях. Возникающая дуга портит контакты. ПДФ на ключ видел? Вот так диод и включай. И кстати- обрати внимание- на импортных колодках под реле- например в комплекте сигналок- диод уже вставлен- анодом на массу, катодом на плюс. И паять там ничего не надо - паек в машине вообще надо делать по минимуму и обязательно защищать их- лаком или хотя бы мовилем.Цитата:
Сообщение от Shura899
У меня сделано так
http://i038.radikal.ru/1003/84/50841dcfb796.jpg
диод (на обмотке реле) взял из компутерного блока питания, реле с током потребления 40мА
