Помогите нужна распиновка разъема SoundMAX SM-CDM 1032
Потерял кабель SoundMAX SM-CDM 1032 16pin-ISO. Распиновку сам найти не смог: на сайте информация только по цветам проводов и их назначении, причем на схеме подключения в руководстве и на наклейке на самой магнитоле порядок проводов указан разный (хотя информация про цвет-назначение провода совпадает). Просьба тем, у кого есть сабж, сфотографировать широкую колодку спереди и сзади. Ну или ткните носом в ссылку 8-).
Заранее спасибо.
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032
Цитата:
Сообщение от
Abyrvalg Потерял кабель SoundMAX SM-CDM 1032 16pin-ISO. Распиновку сам найти не смог: на сайте информация только по цветам проводов и их назначении, причем на схеме подключения в руководстве и на наклейке на самой магнитоле порядок проводов указан разный (хотя информация про цвет-назначение провода совпадает). Просьба тем, у кого есть сабж, сфотографировать широкую колодку спереди и сзади. Ну или ткните носом в ссылку 8-).
Заранее спасибо.
Тут навряд ли ты найдешь владельцев данного чуда технической мысли.Поэтому есть вариант-наити торговую точку с таким аппаратом в наличии и там все срисовать.Ищи на авторынке,там этого добра хватает.Как вариант-отдать радиомастеру,он все посмотрит на вскрытом аппарате и напишет,чего и куда,а может сразу и провода припаяет какие надо.Как договоришься..
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032
http://soft.aws.ru/demo/cdm1032.jpg
С распиновкой ISO, надеюсь, сам справишься? :)
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032
А может кто даст распиновку разЪема на 20 пиновый коннектор????
Вложений: 1
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032

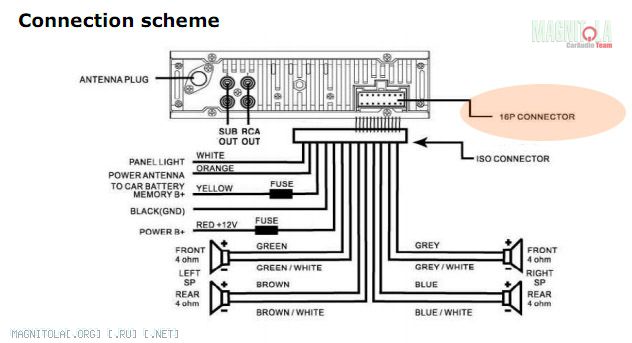

А где у неё 20-pin`овый коннектор?
Вложение 137547
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032

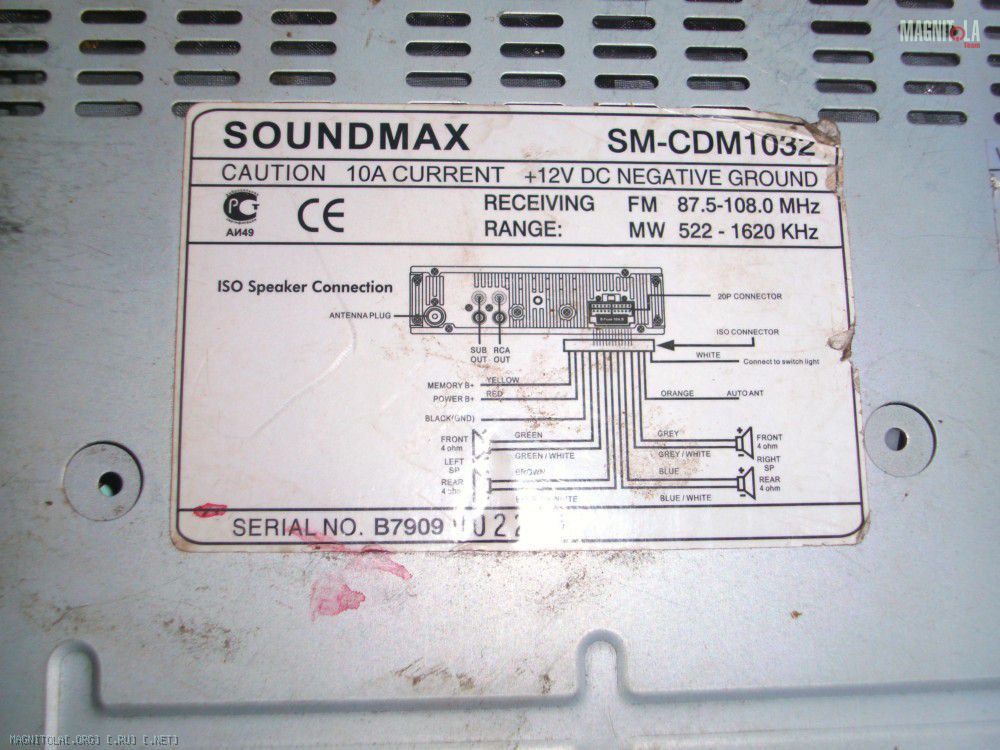

У меня точно такая же схема наклеена на магнитоле....только написано 20p connector. А сам разЪем разделен на 4 сектора по 5 контактов в каждом секторе....
.....может кто разЪяснит, что за сие чудо подогнали мне местные синяки???
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032
Цитата:
Сообщение от
SmitLika У меня точно такая же схема наклеена на магнитоле....только написано 20p connector.
Начни с качественного фотографирования этой схемы, равно как и ГУ спереди и сзади.
Потом посмотрим, что за "чудо".
Вложений: 4
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032
Вложений: 1
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032
Цитата:
Сообщение от

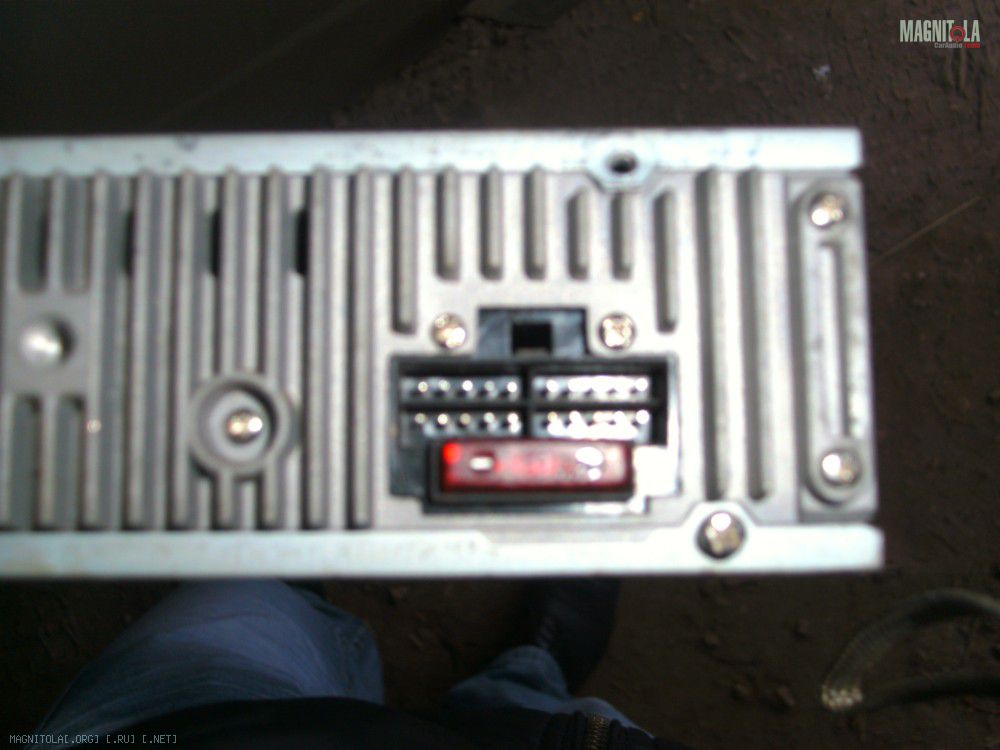

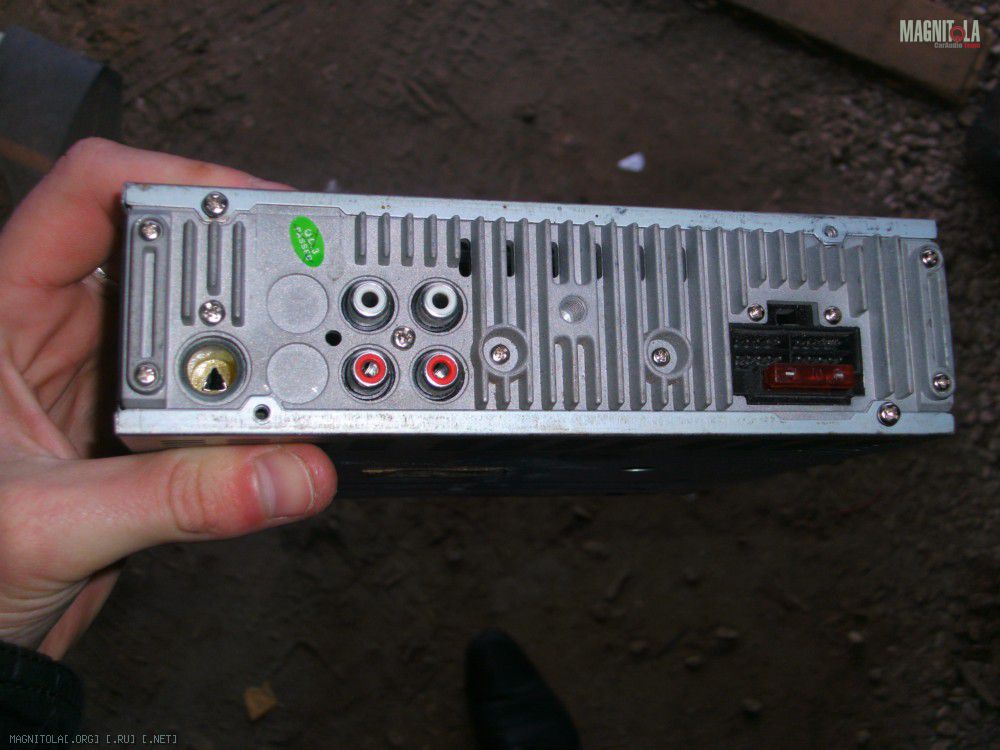

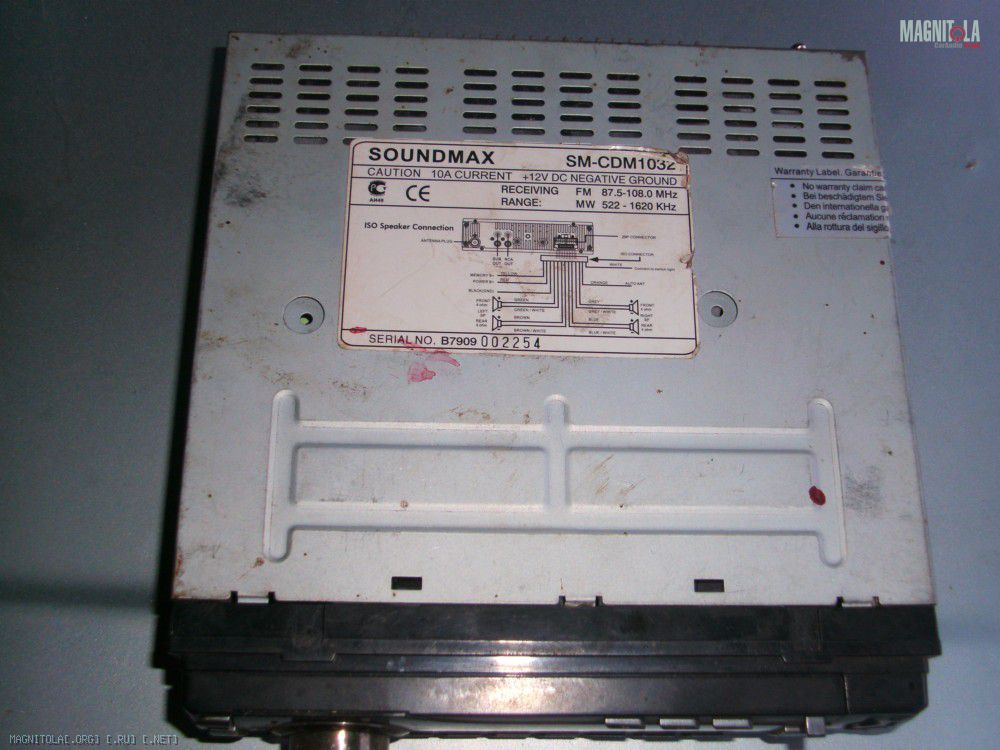

SmitLika Вот фоты
Нигде подобного не нашел.
Единственная информация по 20pin-овому разъему у ГУ Soundmax - в это фото:
http://soft.aws.ru/demo/soundmax20.jpg
Судя по внешнему виду, вещь уже негарантийная, верно? Попробуй снять крышку и посмотреть надписи на разъеме. Сопоставь с этой фотографией.
Главное - сопоставить провода питания (+,GND). Если совпадет с разъемом на фотографии - можешь и остальные подключать постепенно.
В любом случае - риск на свою голову. Хотя как-то, помнится, штатное ГУ методом тыка подключал. Повторюсь, главное - верно подключить питание.
Re: Помогите нужна распиновка разъема SoundMAX SM-CDM 1032
А на этом фото где "+" и "земля"?....Красный вижу вроде: правый нижний сектор 1-й контакт слева...
Желтый - непонятно куда идет...Черный тоже...
---------- Сообщение добавлено 29.09.2011 в 16:01 ----------
Цитата:
Сообщение от
PavelTLT Нигде подобного не нашел.
Единственная информация по 20pin-овому разъему у ГУ Soundmax - в это фото:
http://soft.aws.ru/demo/soundmax20.jpg
Судя по внешнему виду, вещь уже негарантийная, верно? Попробуй снять крышку и посмотреть надписи на разъеме. Сопоставь с этой фотографией.
Главное - сопоставить провода питания (+,GND). Если совпадет с разъемом на фотографии - можешь и остальные подключать постепенно.
В любом случае - риск на свою голову. Хотя как-то, помнится, штатное ГУ методом тыка подключал. Повторюсь, главное - верно подключить питание.
А вообще ОГРОМНОЕ СПАСИБО за помощь!!!!!!!!!
