Привет всем! Купил Fusion FJL 65C ,без кроссоверов. Поканалку пока не рулю. Подскажите какой нужно кондер каким наминалом(полярный,не полярный ,мощность, сколько микрофарад) Хочу подключить через усилитель эти ВЧ дины- и чтоб не спалить и чтоб частоту примерно выдержать.
http://ccs.exl.info/calc_cr.html#third - это конструктор кроссоверов,твой фильтр первого порядка,а это полезная статья про кандёры - http://www.electroclub.info/other/conders0.htm
СПАСИБО сейчас почитаю
Параметры штатных кроссоверов FUSION FJL-65C:Цитата:
Сообщение от малах
Внешний кроссовер содержит фильтры НЧ и ВЧ второго порядка, выполненные на катушках с ферритовыми сердечниками. В качестве емкостей в ФВЧ используются конденсаторы с полимерным диэлектриком, а в ФНЧ — неполярные электролиты. На последних стоит логотип FUSION, а это значит, что их выпускает либо сам производитель, либо специально заказывает у ОЕМ партнеров. Для коррекции АЧХ мидвуфера в кроссовере предусмотрена цепочка Цобеля.
Измеренная частота среза ФНЧ составила 2,5 кГц (-3 дБ) с крутизной спада 16 дБ/окт., а ФВЧ — 4,4 кГц (-3 дБ) с крутизной спада 12 дБ/окт.
Для защиты твитера предусмотрен самовосстанавливающийся предохранитель типа polyswitch, а уровень отдачи можно корректировать с помощью трехступенчатого аттенюатора с шагом 3 дБ.
(информация из этой статьи)
Для начала подрежь твитер кондером в районе 6 кГц (чтобы без музыки не ездить).
Но я бы не ограничивался конденсатором (т.е. фильтр первого порядка, -6 дБ/окт), а собрал или купил бы кроссовер с похожими характеристиками (если не просто музыка нужна, а увлечение :) ).
Для начала подрежь твитер кондером в районе 6 кГц (чтобы без музыки не ездить).
Но я бы не ограничивался конденсатором (т.е. фильтр первого порядка, -6 дБ/окт), а собрал или купил бы кроссовер с похожими характеристиками (если не просто музыка нужна, а увлечение :) ).[/QUOTE]
Так это какой кондер-поляный-неполярный -мощность его ,емкость.Просто ща поиск мафона для поканалки и не охота ездить без музы как ты сказал-и спалить пищ не охота.Ну если не воткну че по чем придется пищ от мафона кинуь.Хотя не всеравно нужен кондер
Какой ты лентяй! Тебе slava-sever ссылки дал, почитал? Вот там и рассчитай себе кросс в районе 6 кГц и выбери кондер.Цитата:
Сообщение от малах
P.S. Я не пассивщик, из опыта марку кондера тебе не предложу.
малах, вот таких два в параллель http://www.chipdip.ru/product0/2669.aspx, чтоб 6,6 мкФ было на каждый твитер.
Биполярные они.

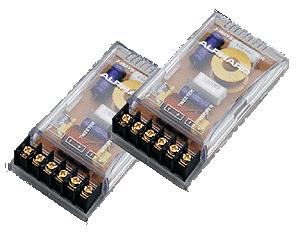

А ятакие ставил оказывается. У меня правда два таких дома.Кстати есть еще отдельно кросы Alphard ETP-CR2Цитата:
Сообщение от Max-x-x
Вложение 109849может их использовать пока.Только не помню какие катушки и кодеры.но точно знаю что второго порядка
Используй. Но ты спросил - какой кондер - тебе ответили. Есть другие кросы - хорошо.
другие кроссы тоже далеко не айс, но все же лучше, чем ничего. номиналы компонентов цепи кросса L и С рассчитываются исходя из импеданса динамика на частоте среза, как раз вышеупомянутая прога поможет подобрать, считает она кстати очень неплохо, товарищ пересчитывал в ручную (к сожалению я такими способностями не обладаю).
Так вот, простейший путь, чтобы пищ не спалить, взять кондер 3-5мкф, и можно будет слушать довольно громко. А для исполнение более-менее приличного кросса надо мерить динамики или если совсем просто - повторить родной кросс.
