Выпайка линейных выходов из штатной магнитолы

Так вот, подкинули накануне один "проектик" ... даже не знаю стоит ли заморачиваться. Из научно-популярных статей по данной теме приглянулось нижеследующее, и хотелось бы именно её рассматривать как дальнейшее почти универсальное ЦУ к действиям.

Надеюсь, уважаемых гуру подобное святотатство не снесет сразу с катушек, поэтому жду советы-отзывы-комментарии ...:superstition:

Line-out на магнитоле Chevrolet Aveo
Подсмотрено на http://drevmontage.ru/?p=236

В данной статье я расскажу как вывести 4 линейных выхода из штатной автомагнитолы автомобиля Chevrolet Aveo 2008г.

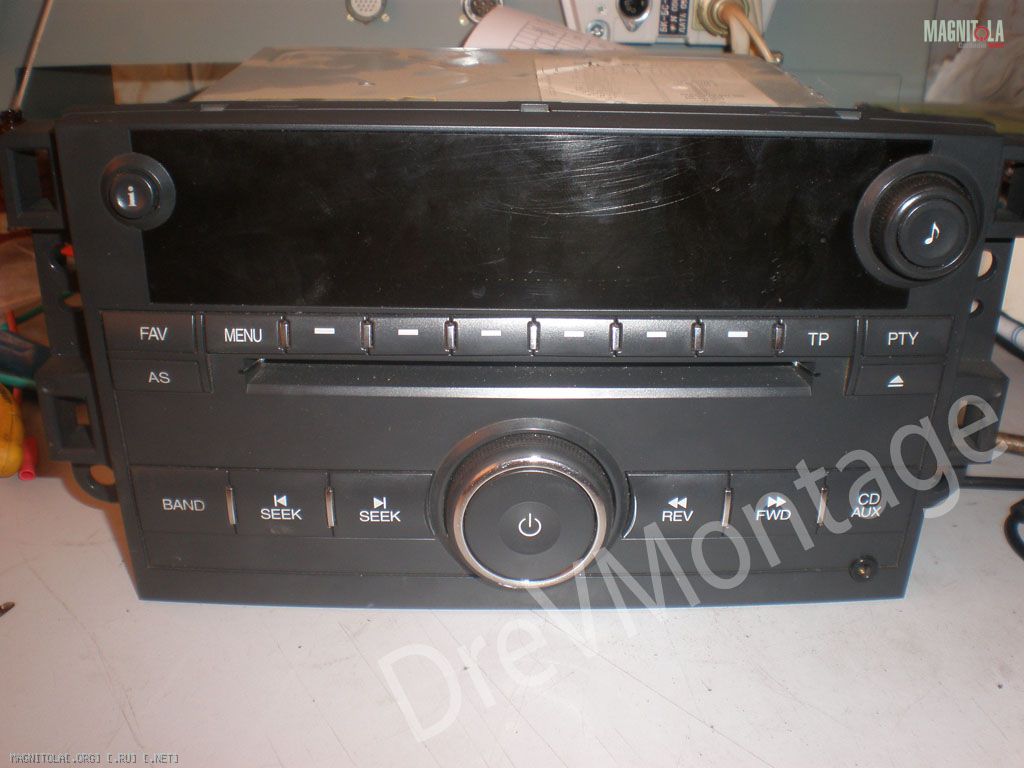

Вложение 135291

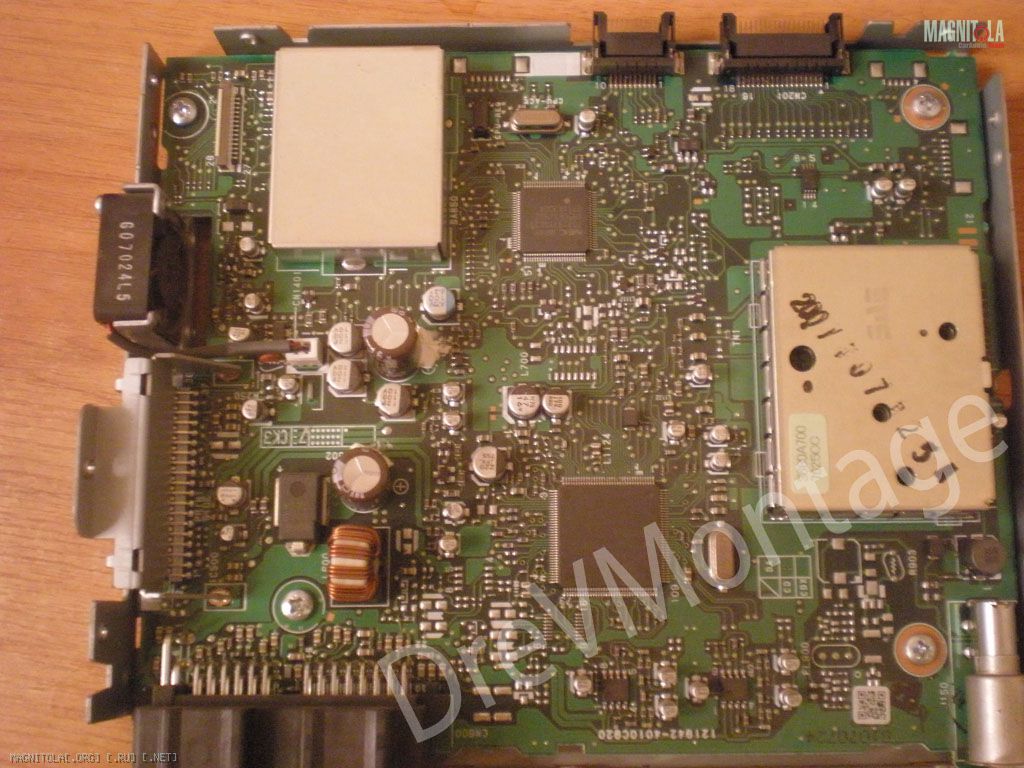

Разбираем магнитолу и вынимаем плату.
Вложение 135293

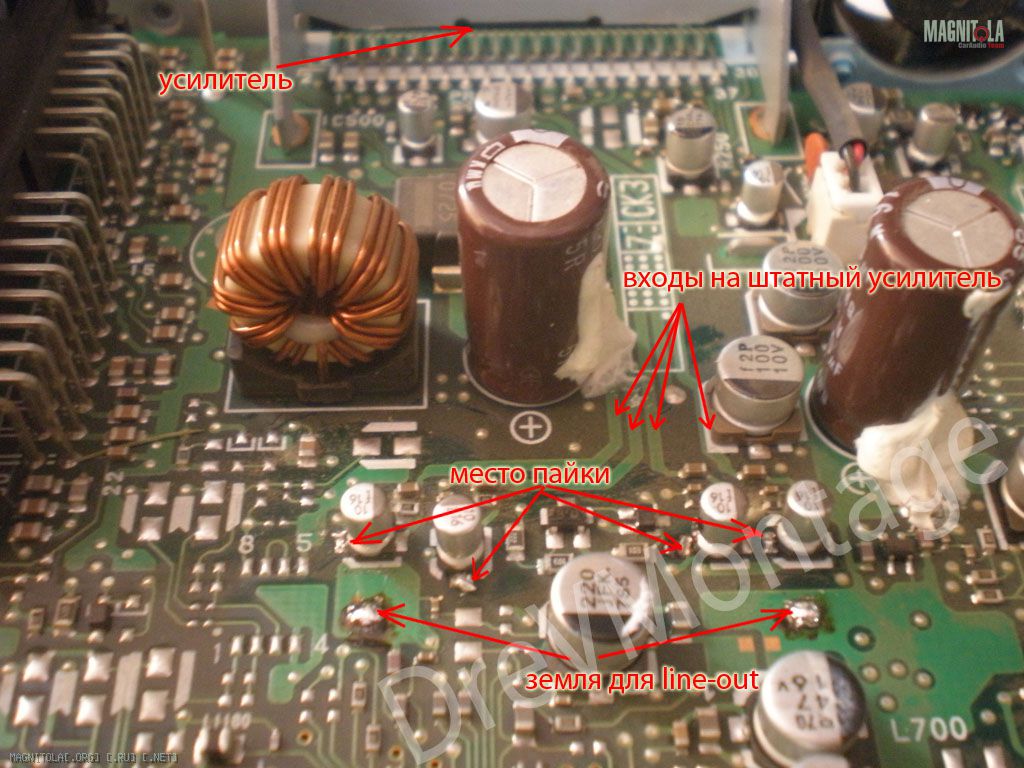

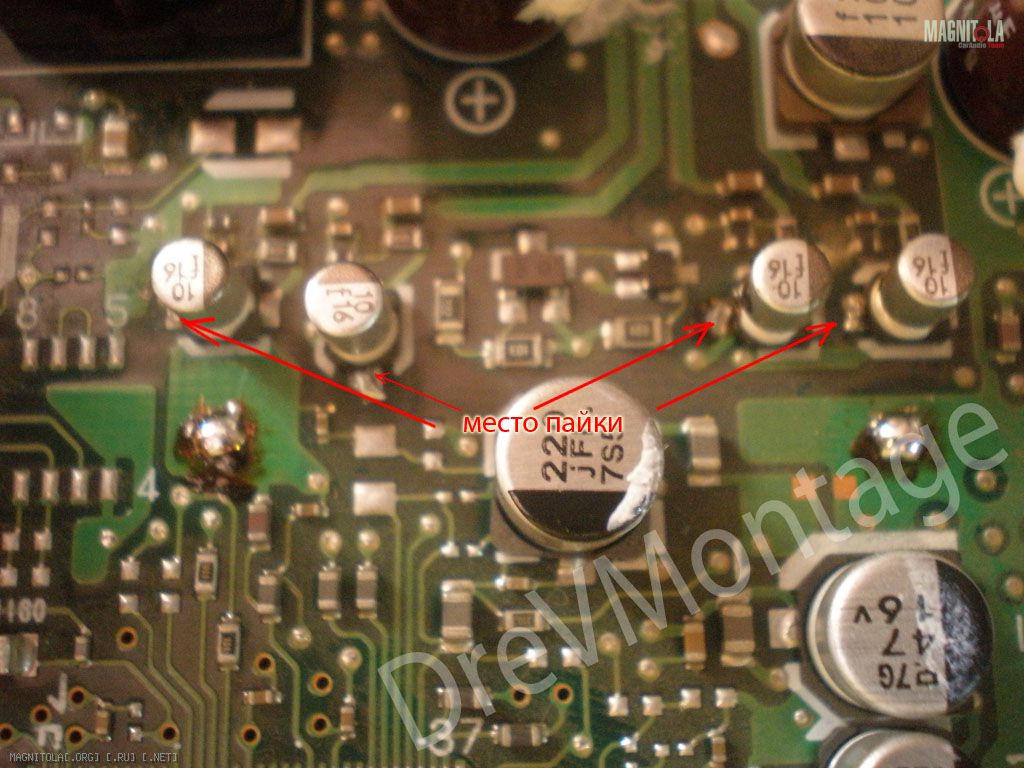

По даташиту микросхемы усилителя, определяем ее линейные входы. Как всегда на этом входе стоит конденсатор, для гальванической развязки. Вот они мне и нужны. Линейный выход на выносной усилитель я буду развязывать конденсаторами емкостью 10 МкФх16В. Припаиваем плюсы от новых конденсаторов к конденсаторам на плате согласно рисункам.
Вложение 135295Вложение 135297

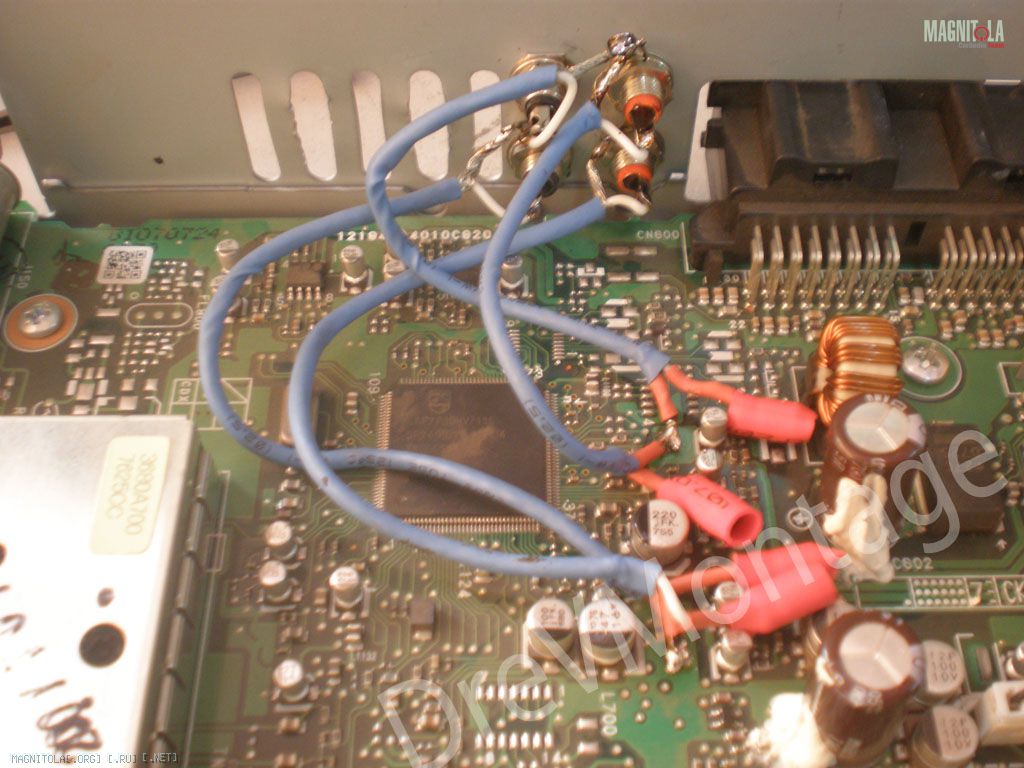

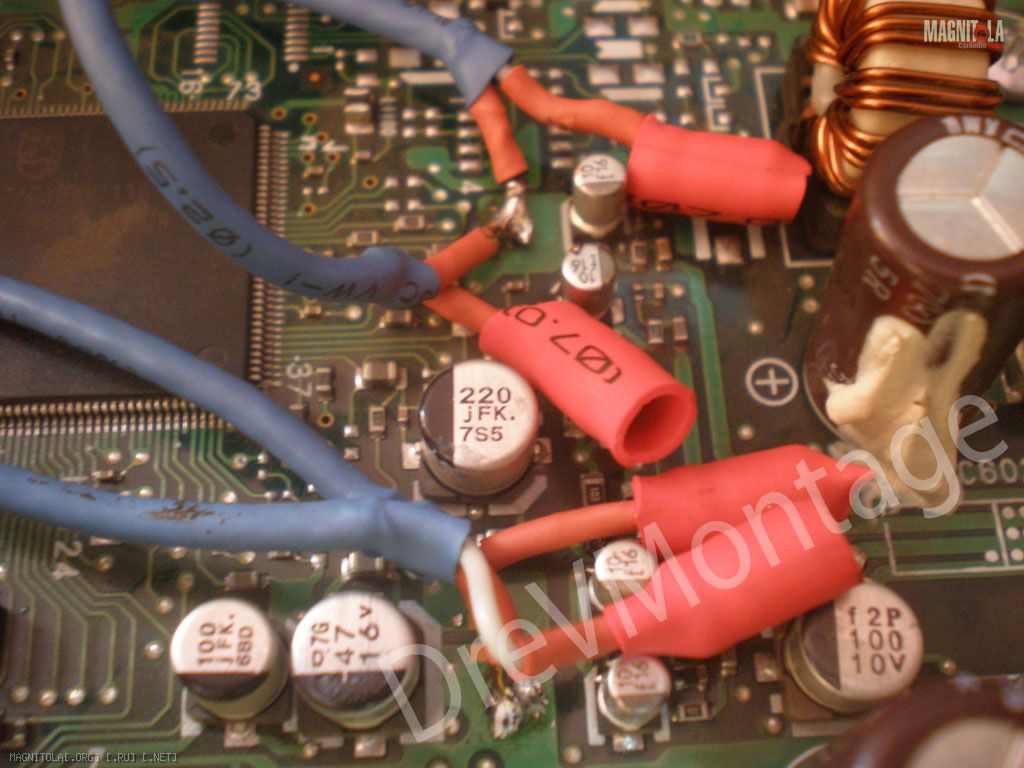

К минусовому припаиваем провод line-out. Земля провода к минусу автомагнитолы (см. рисунок выше). На конденсаторы, для изоляции я одел термотрубки. В качестве RCA выходов я использовал RCA гнезда. К ним припаиваем второй конец line провода. Вот что должно получиться
Вложение 135299

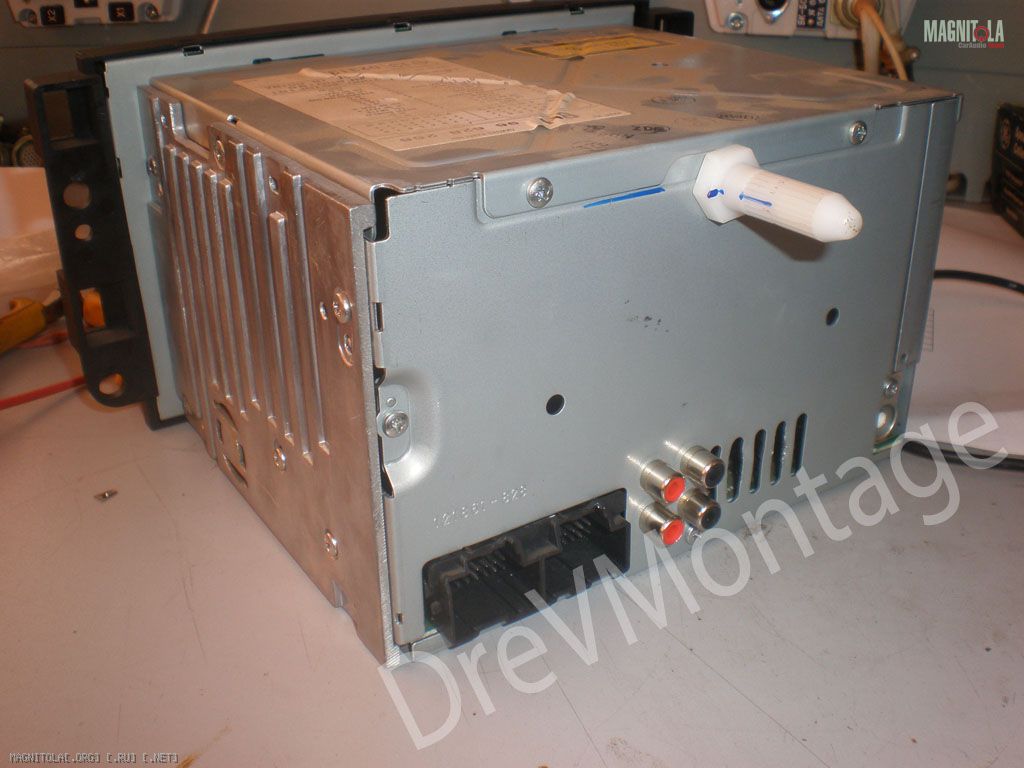

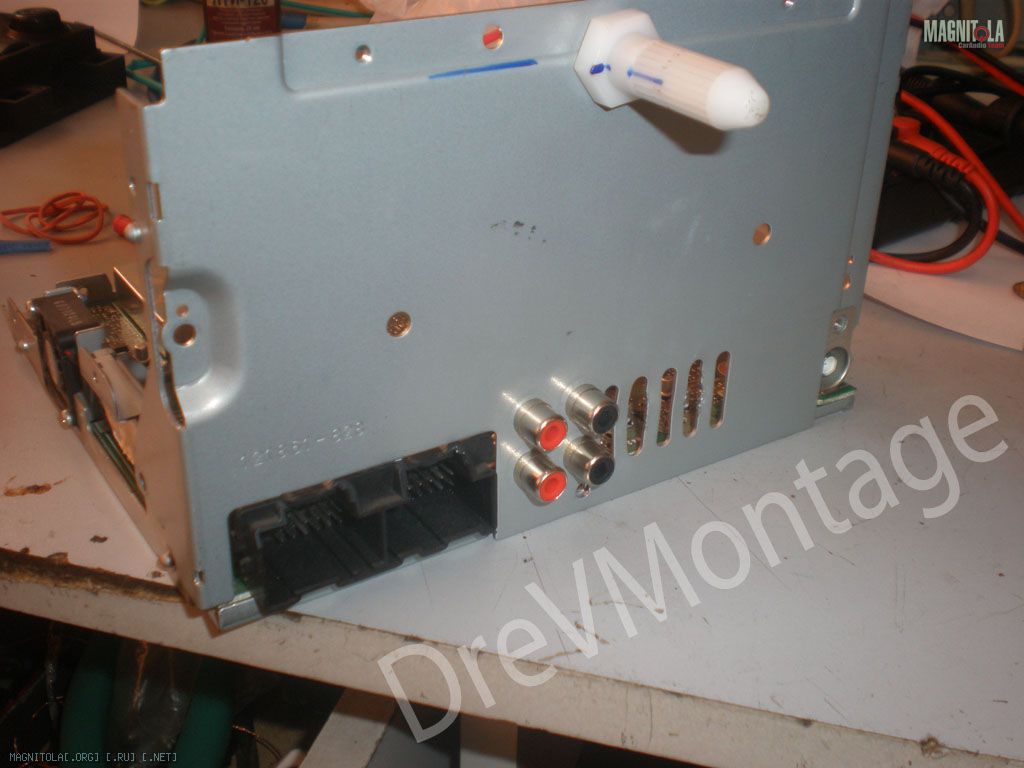

Собираем магнитолу в обратном порядке.
Вложение 135301Вложение 135303Вложение 135305Вложение 135307

При использовании материала с данного сайта, обязательно указывать ссылку на источник - данная просьба удовлетворена выше по тексту. :)
