Переделка штатного пульта управления магнитолой для pioneer p77mp

Здравствуйте!
Подскажите пожалуйста.
Переделывал штатный пульт от магнитолы форд фокус 2 для управления pioneer p77mp.
На форуме форд фокус нашел тему, в ней указаны номиналы резисторов. Перепаял как советовали, но теперь со всех кнопок джойстика реализуется одна и та же функция (вкл\выкл). При проверке сопротивлений цепей джойстика после перепайки на всех цепях разное сопротивление (вроде как и должно быть).
Посоветуйте что исправить,что бы с соответствующих кнопок реализовывались соответствующие функции магнитолы.

Напишите мне мыло своё, я скину сервис мануал на него, по схеме гораздо проще разобраться будет.

ponyavin.dmitriy@inmarko.ru

и на этот
ponyavin_dmitrii@bk.ru

---------- Сообщение добавлено 27.09.2011 в 09:04 ----------

ponyavin.dmitriy@inmarko.ru
ponyavin_dmitrii@bk.ru

А зачем столько мыла:good3:?

---------- Сообщение добавлено 27.09.2011 в 09:14 ----------

Цитата:

---

Сообщение от p--d--s

На форуме форд фокус нашел тему, в ней указаны номиналы резисторов.

---

Там другой принцип, придётся вести шлейф из 13 проводов.

Цитата:

---

Сообщение от p--d--s

Здравствуйте!
Подскажите пожалуйста.
Переделывал штатный пульт от магнитолы форд фокус 2 для управления pioneer p77mp.
На форуме форд фокус нашел тему, в ней указаны номиналы резисторов. Перепаял как советовали, но теперь со всех кнопок джойстика реализуется одна и та же функция (вкл\выкл). При проверке сопротивлений цепей джойстика после перепайки на всех цепях разное сопротивление (вроде как и должно быть).
Посоветуйте что исправить,что бы с соответствующих кнопок реализовывались соответствующие функции магнитолы.

---

Привет, я переделывал пульт на руле nissan murano. распаял штатный пульт на радио пульт sr-100, все работает. пульт прячется в руле как тут drive2.ru

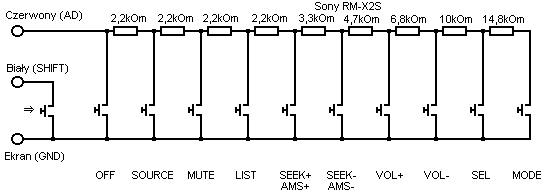

Да окститесь,какие 13 проводов???? К пионерам в лоб подходит соневский RM-X2S или RM-X4S, найди его схему да и спаяй.Там просто цепочка из последовательно соединенных резисторов. Или просто купи сей джойстик-цена вопроса в пределах 1000р.Вложение 137162
Даже искать не надо, нашел у себя. Shift- это если качать громкость, нажав на нее- будут переключаться папки. Штекер - стандартный трехконтактный миниджек 3,5 мм. (да,если не используем какие-то кнопки-не паяем только кнопки- резисторы надо ставить В-) Возможно- из-за этого ине вышло В-))

А!... Я-то подумал, что атор хочет припаятся к кнопкам на передней панели мафона. Я и забыл про рулевой пульт. Тогда всё правильно, прошу прощения, если ввёл в заблуждение. Как я понял платка уже спаяна? Может номиналы не те?

Кстати, к сведению- в большинстве случаев и в панели кнопки устроены точно также- никаких матриц с динамическим опросом.

В большинстве, но не в этом. Если интересно, могу и вам схему 77-го скинуть.

А то я не знаю, где найти , если понадобится... =)=)=)=)=)=)
