А может 823 -я левая?
Ещё раз повторюсь. Это - не шумы! Шумы - технический термин. У тебя - шум в динамиках, как один из признаков возбуждения. Возбуд у тебя (точнее - у твоего усилителя).Ж)Цитата:
Сообщение от Hertz66
Вид для печати
А может 823 -я левая?
Ещё раз повторюсь. Это - не шумы! Шумы - технический термин. У тебя - шум в динамиках, как один из признаков возбуждения. Возбуд у тебя (точнее - у твоего усилителя).Ж)Цитата:
Сообщение от Hertz66
Вот что пишет один грамотный человек: "если подсохли конденсаторы в питании ,то может самовозбудится на высоких частотах.")) Может быть?
Hertz66, Этож до какой степени они подсохнуть должны были???:eek: )))Цитата:
Сообщение от Hertz66
Если взять осцилограф, то можно будет возбуды заметить и устранить? Расскажите пожалуйста где и как по схеме щупать осцилографом?
---------- Сообщение добавлено 30.04.2012 в 06:47 ----------
Самовозбуд может быть изза большого фазового сдвига при высоком коэффициенте усиления? У меня он высокий? как вычислить? Может ли у меня выходной сигнал запаздывать относительно входного?

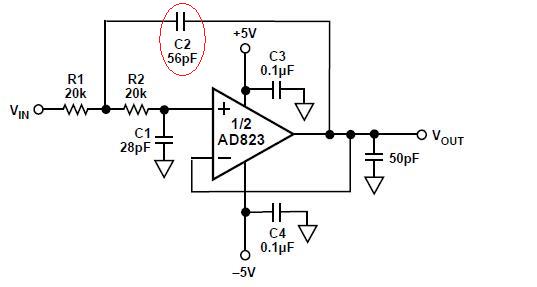

Подскажите что дает этот конденсатор? Вложение 220140он выравнивает коэфициент передачи ВЧ?)) Нужно мне его ставить?
Частотную избирательность(в купе с резисторами и ещё конденсатором).Цитата:
Сообщение от Hertz66
Я же в #181 писал. Почему не читаете? Для чего вам применять фильтр 2ого порядка, обычно RC-цепочек(фильтры 1ого порядка) вполне достаточно для рассматриваемого вопроса и вообщем-то штатно применяемого решения всеми производителями аппаратуры.
Hertz66, вот почитай да посмотри! http://www.radiohlam.ru/teory/filaknch.htm
У тебя типичный фильтр низкой частоты второго порядка на ОУ...
Фильтр первого порядка это одно сопротивление без кандера? Осциллограф есть на работе, при родной обвязке куда садиться Осциллографом?
Hertz66, скачайте себе хотя бы первый том этого издания! Там вам все станет ясно и понятно что к чему. По поводу возбуда и коррекции ОУ там тоже много чего интересного! http://www.zipsites.ru/it/informatik...khemotekhniki/
Это уже не однократно упомянутое в этой теме... Хоровиц, Хилл "Искусство схемотехники".
Я сейчас вообще запутаюсь. Я так понял что в родной схеме очень хорошая фильтрация (второго порядка) от помех, за исключением + и - относительно земли (0,1мф) это я сделал. Возбуд все равно остался, нужно выловить его осциллографом, потом думать как его устранить, теме же фильтрами?
