Переделка входа оптики на DEQ-P9 в коаксиал

Всем привет. Приобрел процессор Deq-p9, хочу попробовать переделать вход аудиосигнала с оптики на коаксиал.
Соеденяться все это будет с AVH-4200, оптика конечно тоже устраиает но, 1 - нет кабеля от проца 2- хочеться все
таки попробовать. Почитал много статей про переделку из оптики в кокс, но все что находил была только переделка
выхода, а тут понадобился вход, т.к. у магнитоллы выход только коаксиального сигнала. Можно конечо использовать
переходник DD-D25R но тоже его нет, и кабеля в добавок.
Что если использовать трансформатор PE-65612 http://www.elfa.spb.ru/catalog?good_id=hx18701 . Но в статьях про него говорилось что он ставился для получения ВЫХОДА, сработает ли он на ВХОД???
Еще думаю есть смысл оставить один из родных оптических входов

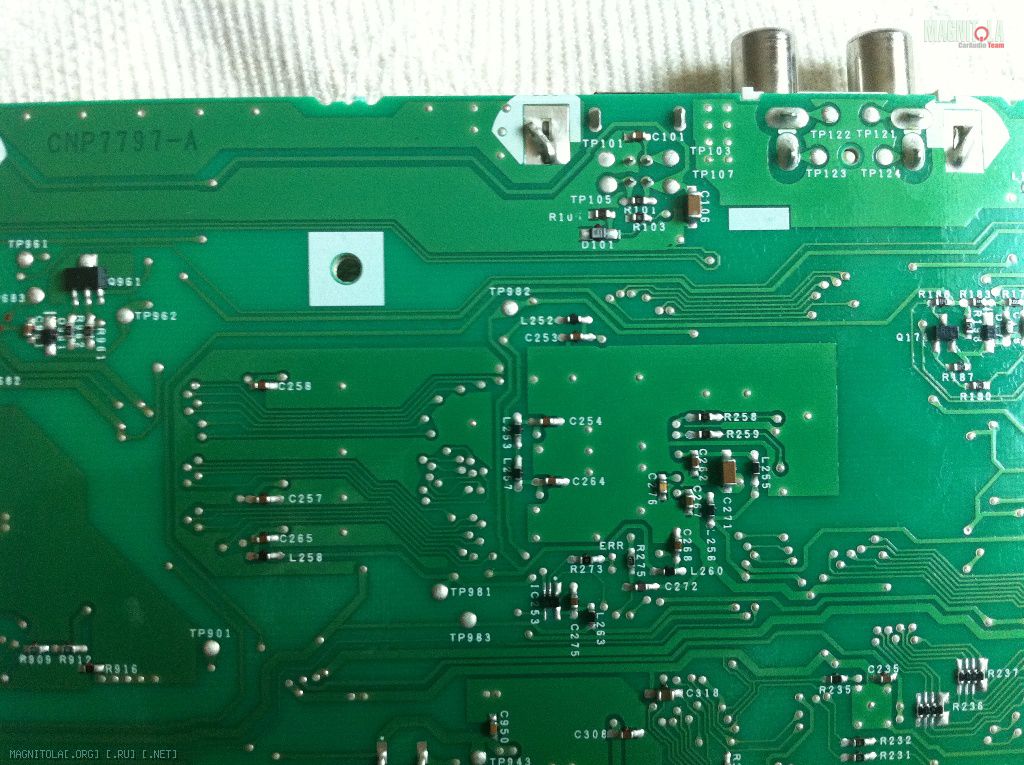

Вот немного фото внутрянки

Подскажите с чего начать:blush2:
Может есть схема этого чуда ?
Вложение 185527Вложение 185529Вложение 185531

Цитата:

---

Сообщение от Dima72

Что если использовать трансформатор PE-65612

---

Подойдет. Именно для этого он и сделан.

Цитата:

---

Сообщение от Dima72

ставился для получения ВЫХОДА, сработает ли он на ВХОД???

---

Не важно вход или выход.

Цитата:

---

Сообщение от Dima72

хочу попробовать переделать вход аудиосигнала с оптики на коаксиал.

---

Проблем, обычно, нет. Может потребоваться поиграться с уровнем на первом транзисторе.

Спасибо за ответ, значит нужен транс))) ладно его я думаю смогу найти, а как можно определить без схемы основной сигнальный контакт? Может есть какие-то способы?

Цитата:

---

Сообщение от Dima72

значит нужен транс

---

Можно обойтись и без него, но с ним будет лучше.

Цитата:

---

Сообщение от Dima72

ладно его я думаю смогу найти

---

Найти не проблема - на любом радиорынке полно "аналогов".

Цитата:

---

Сообщение от Dima72

как можно определить без схемы основной сигнальный контакт?

---

Не понял вопроса.

Ну я так понял что в этих родных разъемах есть основной контакт по которому идет сигнал еще там питание и т.д. (их же там 4) Так вот куда подсоеденять ногу от транса например .
Раньше не сталкивался с этим поэтому вопросов много :(

Цитата:

---

Сообщение от Dima72

Ну я так понял что в этих родных разъемах есть основной контакт по которому идет сигнал еще там питание и т.д. (их же там 4) Так вот куда подсоеденять ногу от транса например .

---

От основной платы идут два провода, помоему синий и белый, на плату проца. Один из них земля другой сигнал.

Теперь я не понял какие 2 провода? Если речь идет о разъеме оптики и оптического кабеля то его нет в смысле нет кабеля. Алексей а вы можете подсказать - на какую микросхему идет сигнал с кабеля? Случайно не на ту что Yamaha? Просто если знать на какую именно идет сигнал, то узнав даташит той мс будет легче сделать все остальное.
По дорожкам определить не получается

Вложение 185731 не это ли вход сигнала?

А как процессор выбирает между входами с каким именно работать, или это делаеться с головы?

Цитата:

---

Сообщение от Dima72

Теперь я не понял какие 2 провода?

---

Отосновной платы идут провода(разъем CN603) на плату проца(разъем CN1000). С него идет на транзистор Q1000.
С него идет на IC1000(LC89055).

Чего то я не понял.... какой у тебя проц? Кинь общую фотку.

Наверно надо было уточнить что Carrozzeria :sorry:

Вложение 185861

Ага, с пионером это совершенно разные вещи.

Цитата:

---

Сообщение от Dima72

Наверно надо было уточнить что Carrozzeria

---

Тогда надо подробные фотки.

Цитата:

---

Сообщение от Aleksey

Тогда надо подробные фотки.

---

Сейчас сделаем :smile3:

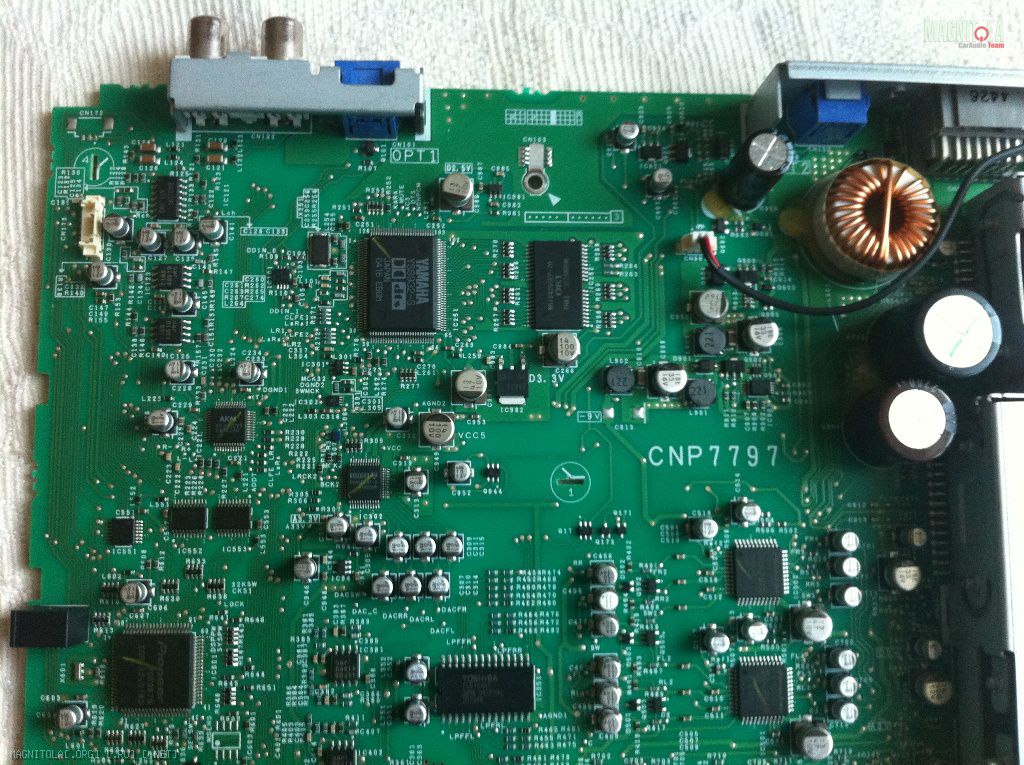

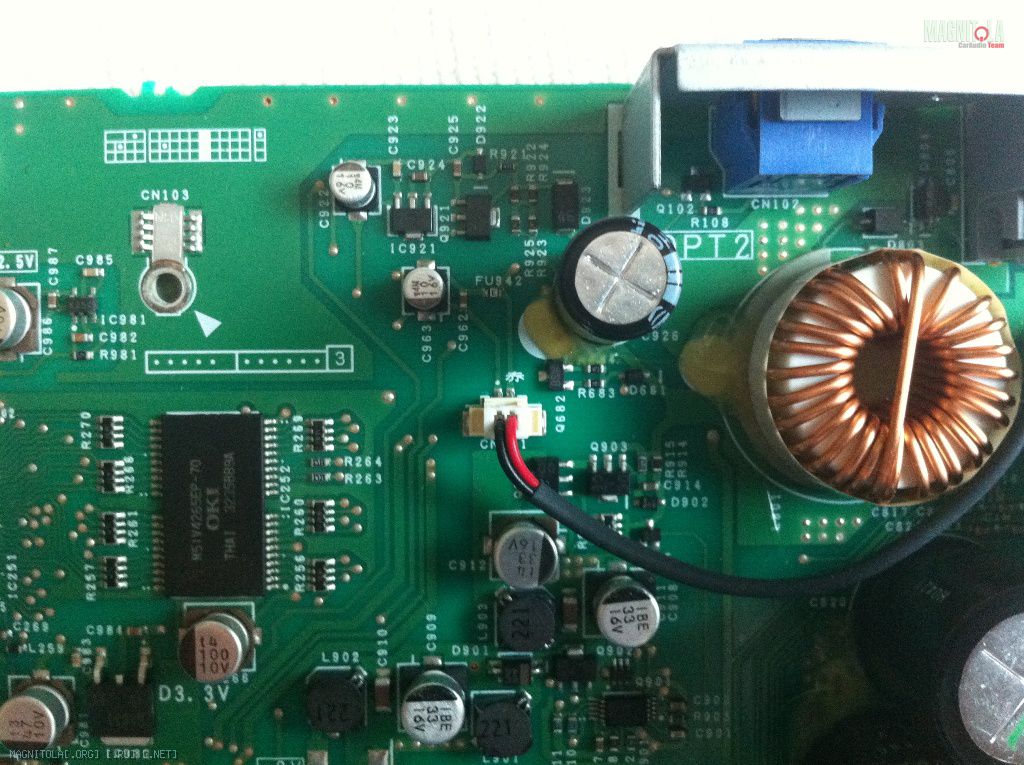

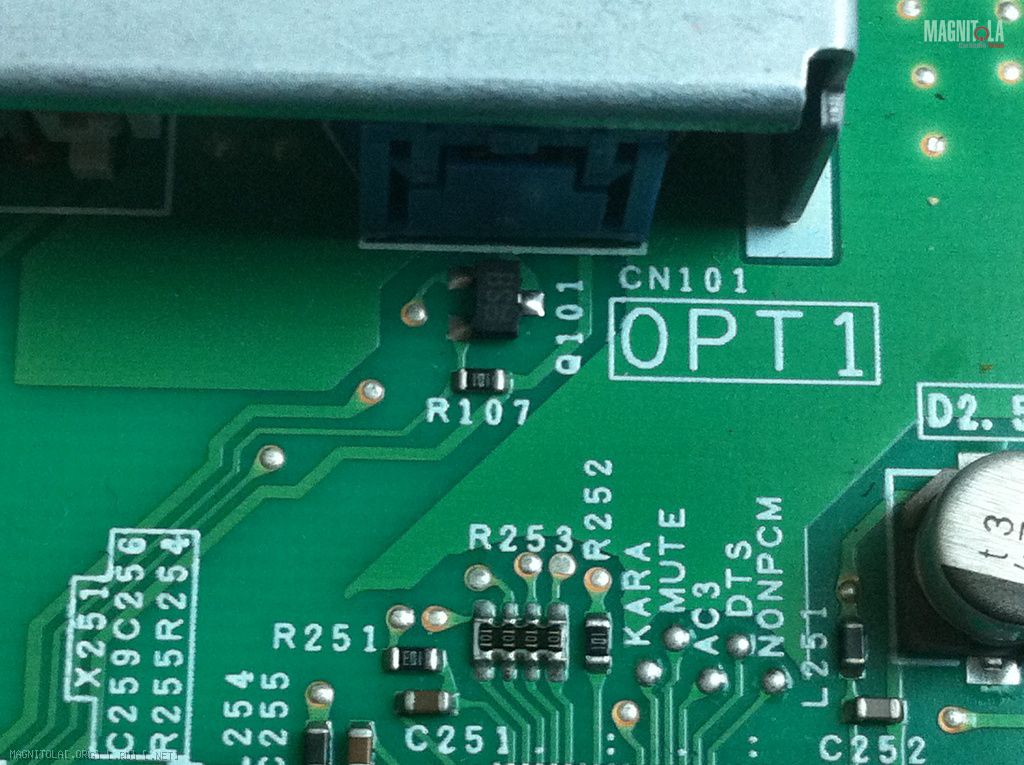

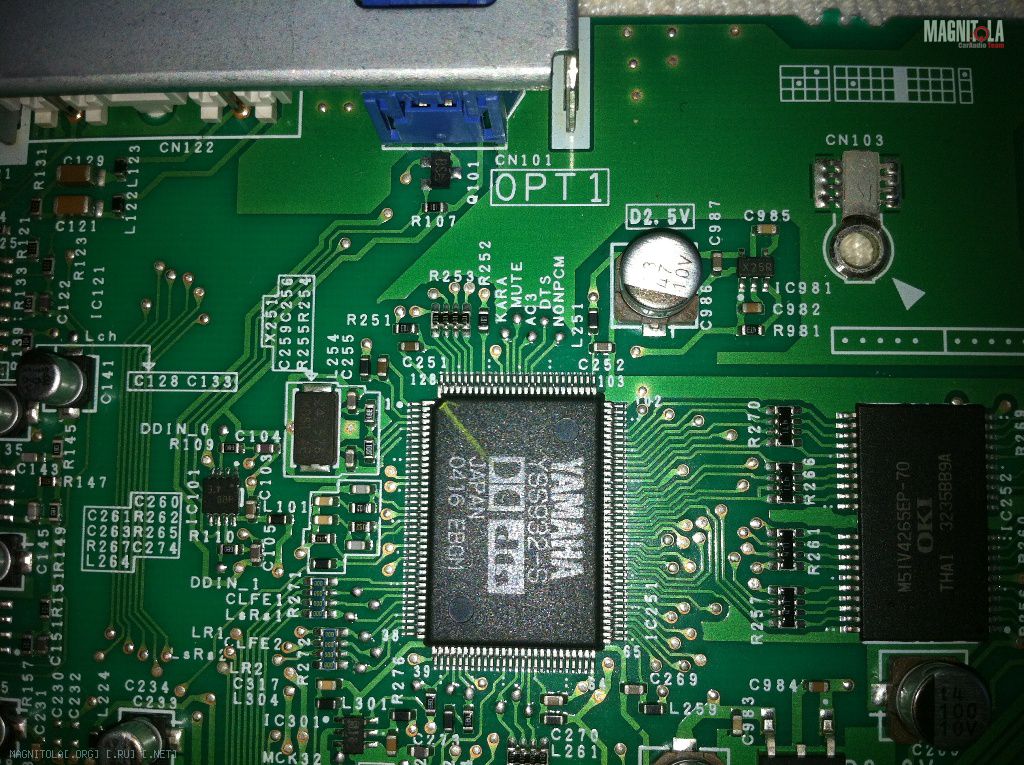

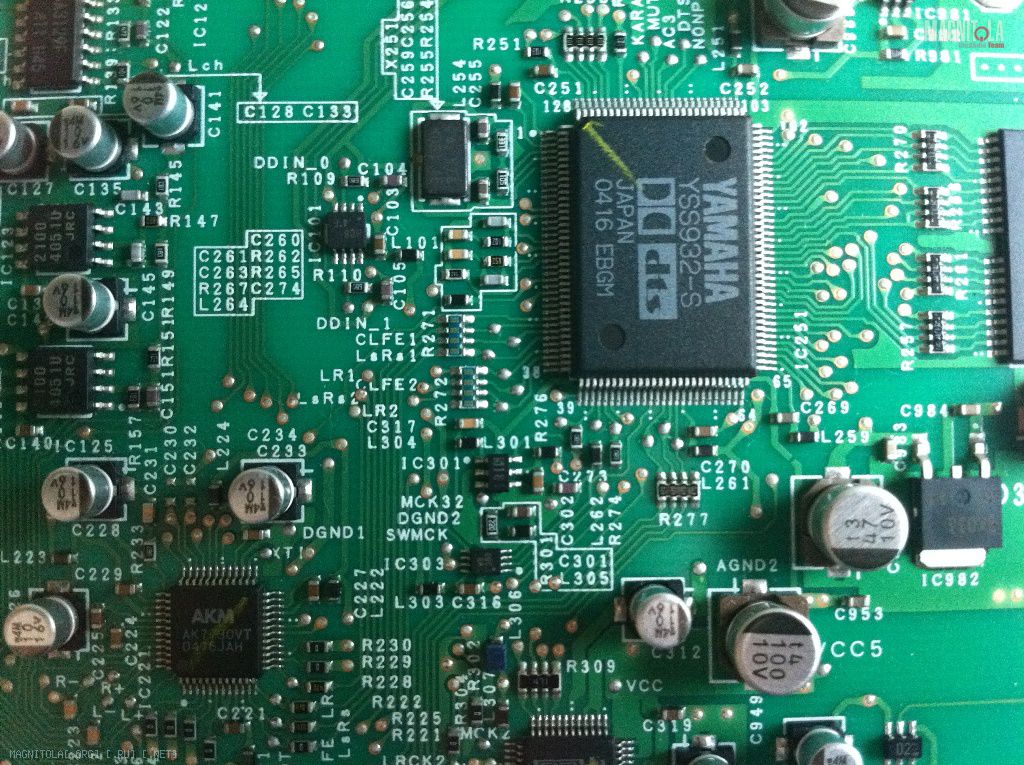

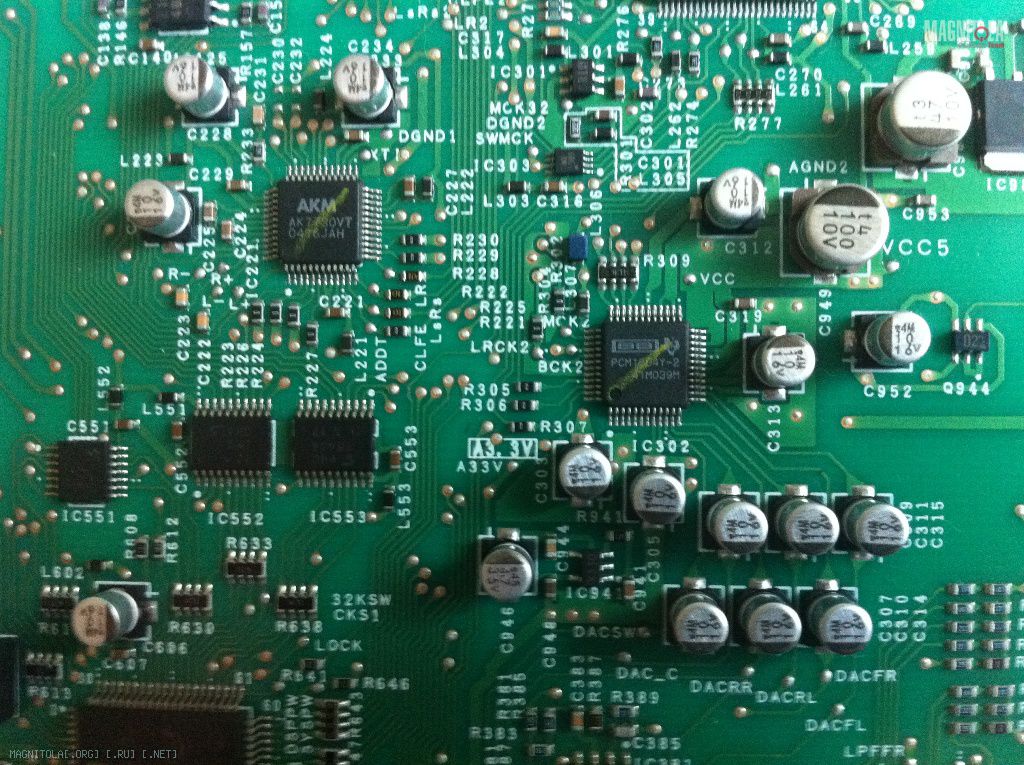

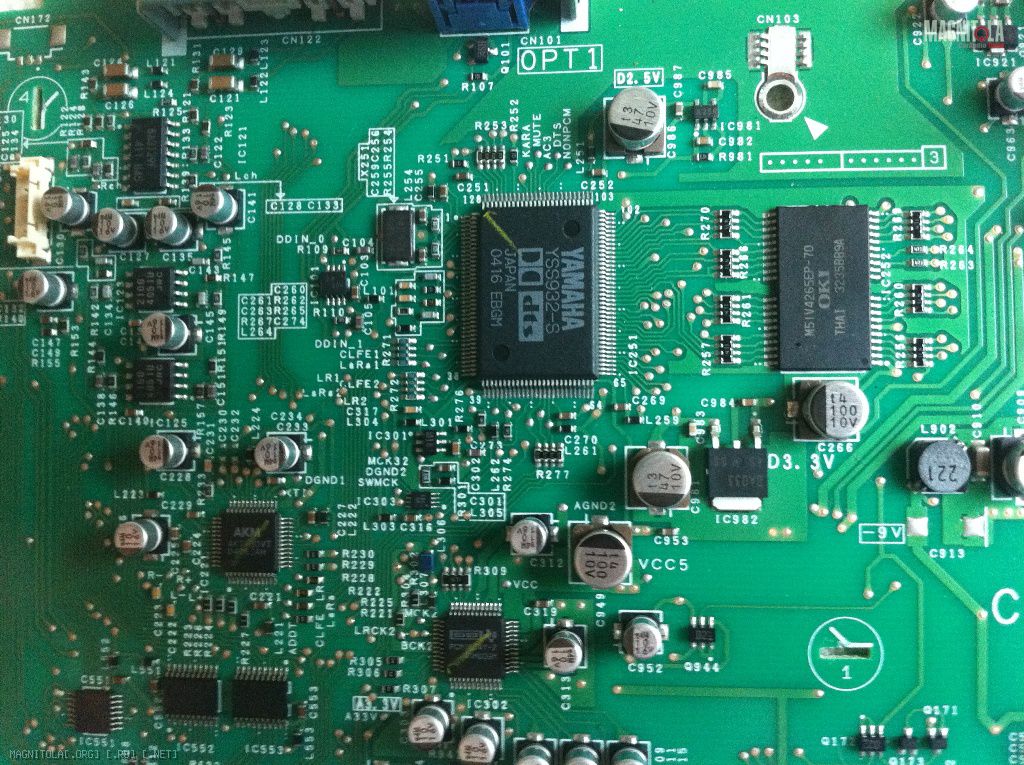

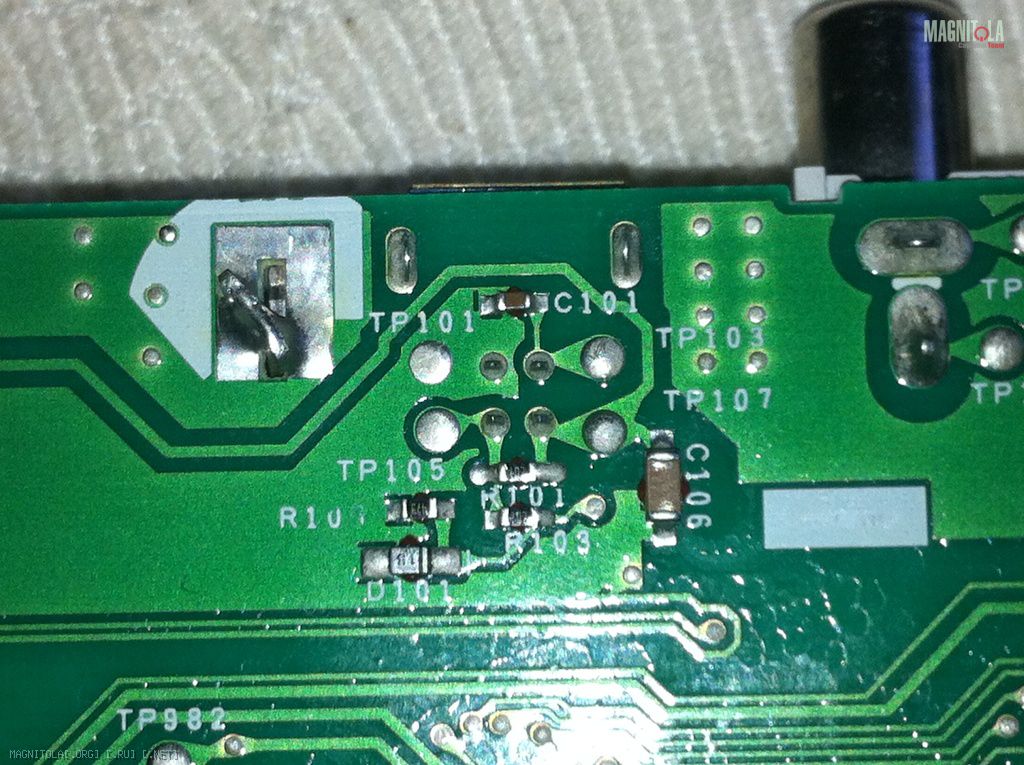

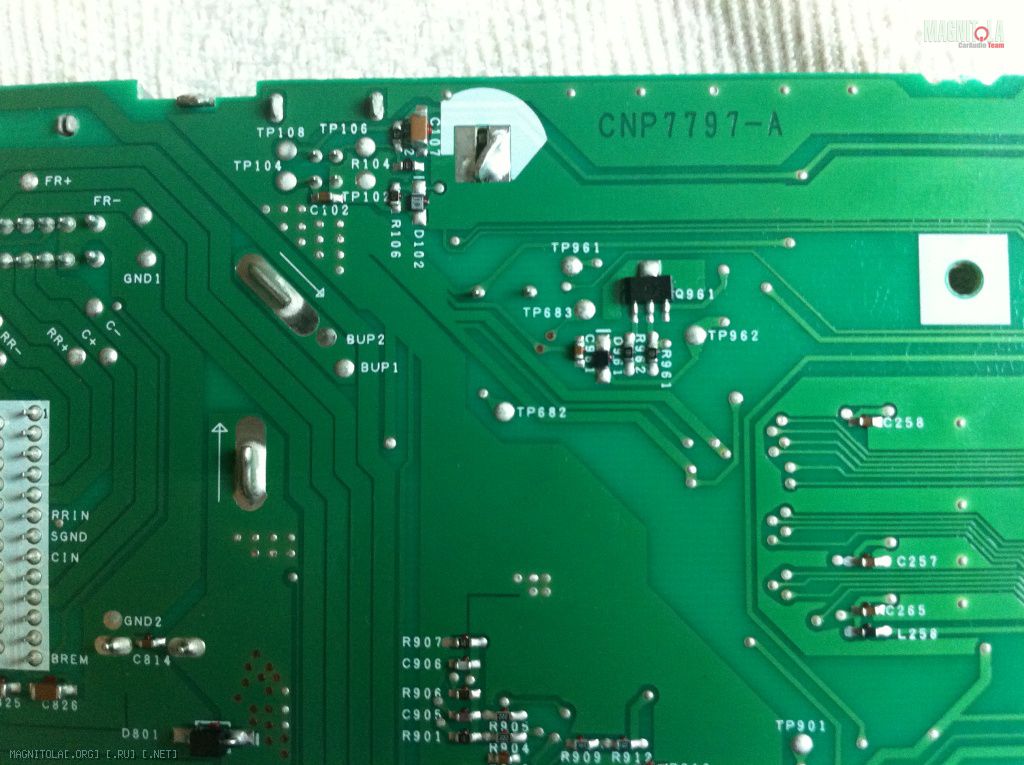

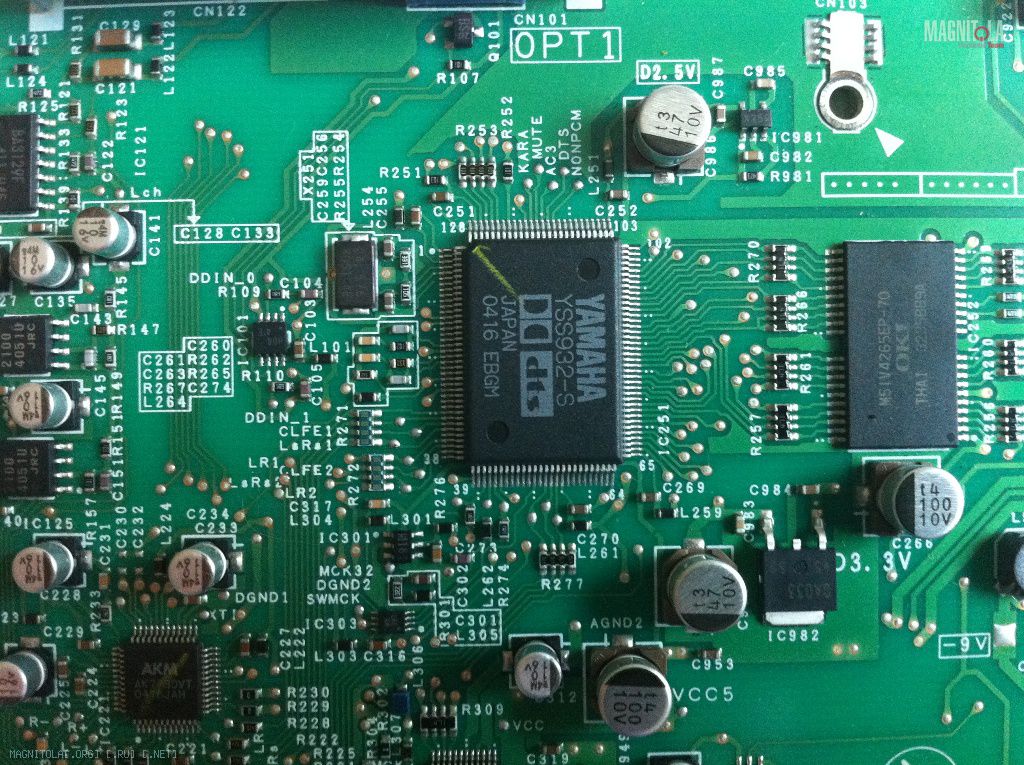

Вложение 185935Вложение 185937Вложение 185939Вложение 185941Вложение 185943Вложение 185945Вложение 185947Вложение 185949Вложение 185951Вложение 185953Вложение 185955Вложение 185957

Cорри за качество, с телефона...

Цитата:

---

Сообщение от Dima72

Cорри за качество, с телефона...

---

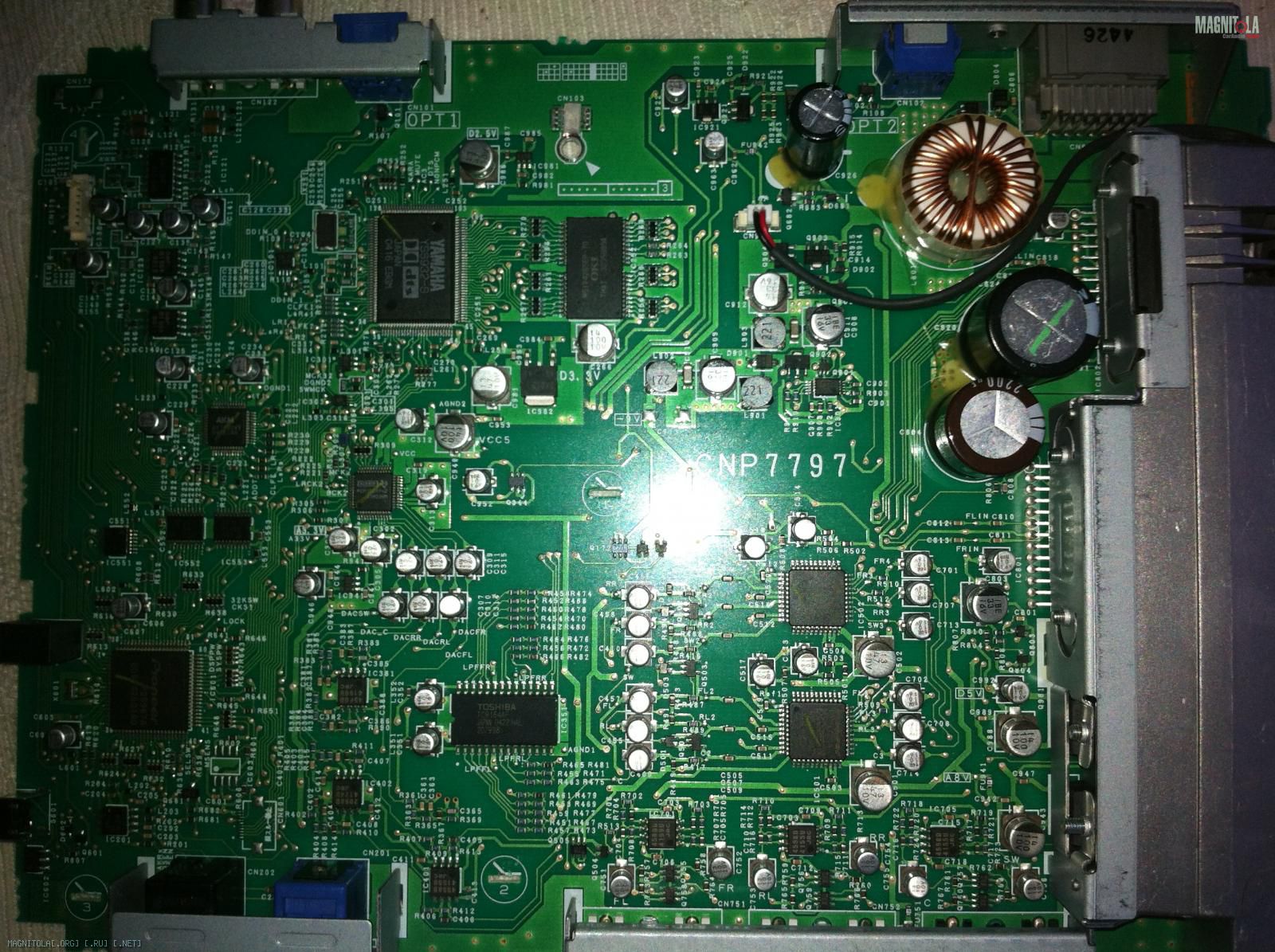

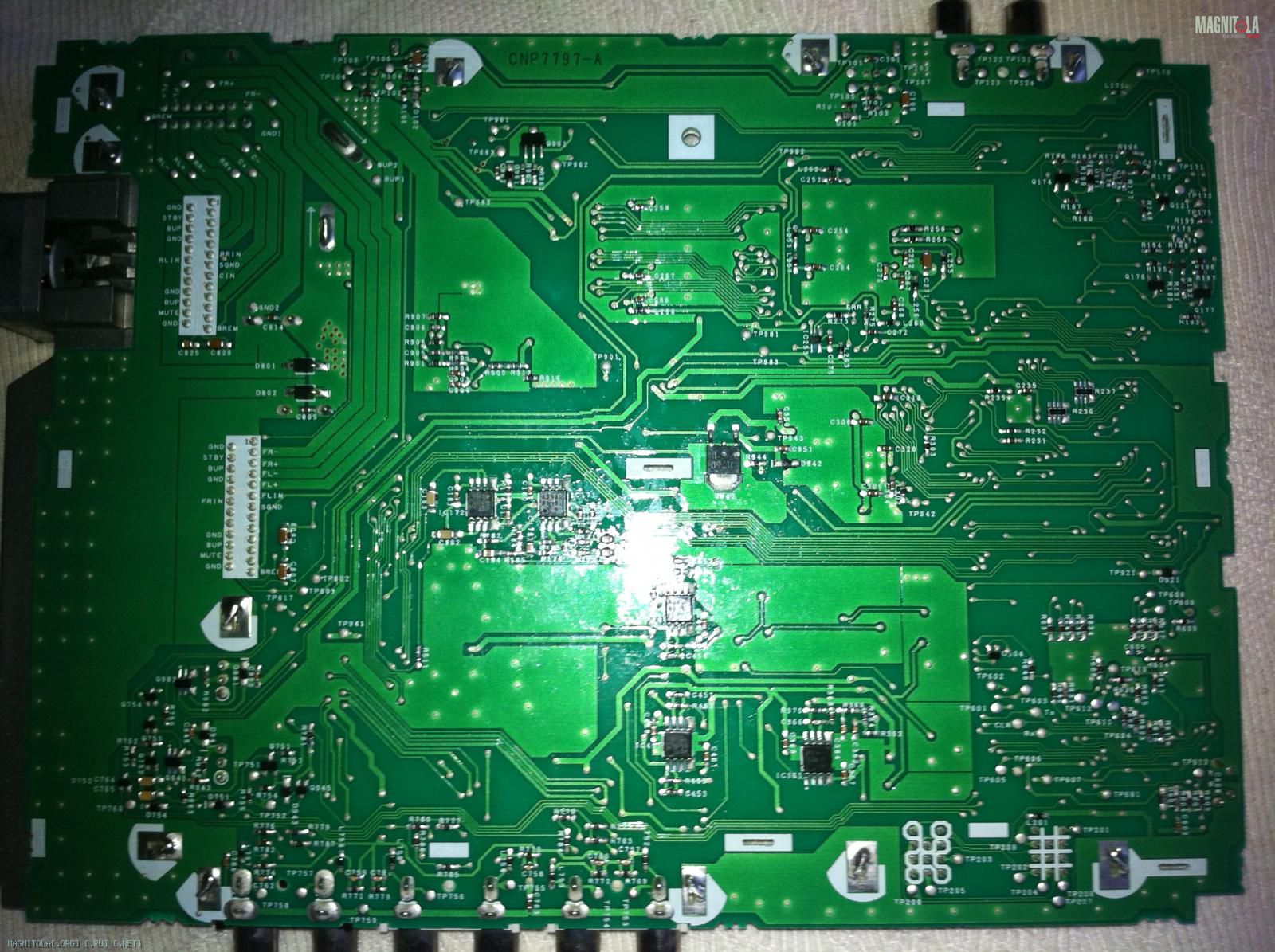

Сделай еще полностью всю плату с обоих сторон.

Вложение 185975Вложение 185977

Не понял, а как вы хотите туда подать спдиф? Там же с опто приёмника идёт ттл уровень, т.е. 0<0.8 в, а 1>2.5в, если память не изменяет. А стандартный размах спдиф около 1в. Я просто как-то пробывал на пионеровском цапе CDX M80, так он только ттл принимал.

Будет использоваться аудио транс, а сигнал с него будет идти в обход штатного оптического приемника, т.к. с магнитолы только коакс. Иначе ни как, нужно пробовать по ходу дела, я сам первый раз решил такое сделать, только ради того чтоб не использовать переходник и родную оптику

http://www.hardwarebook.info/S/PDIF_output. Много информации по переделке TTL сигнала в SPDIF

Вдруг кто будет искать и наткнется. Все реально переделывается и работает.

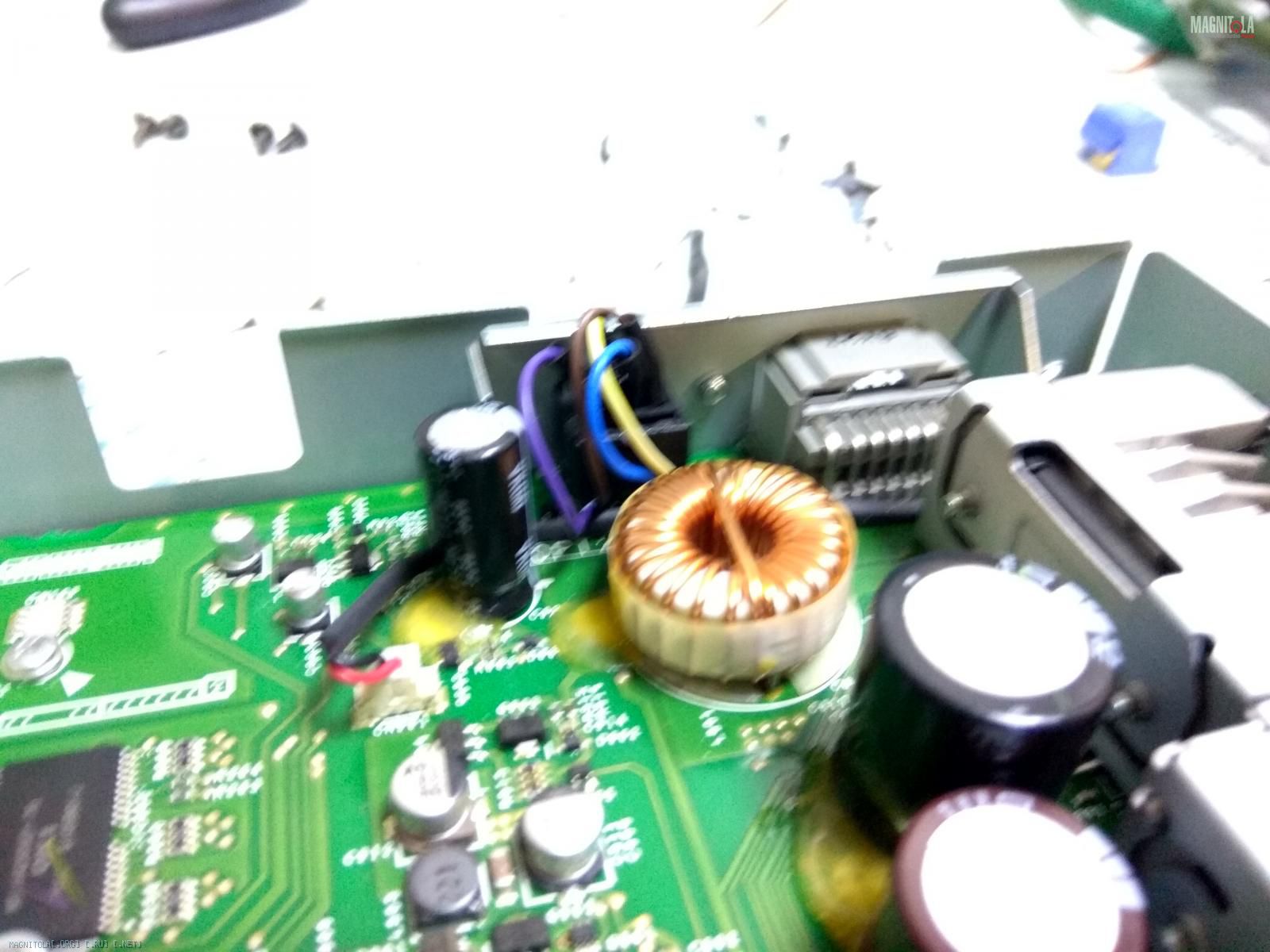

Вложение 1171412
Вложение 1171418

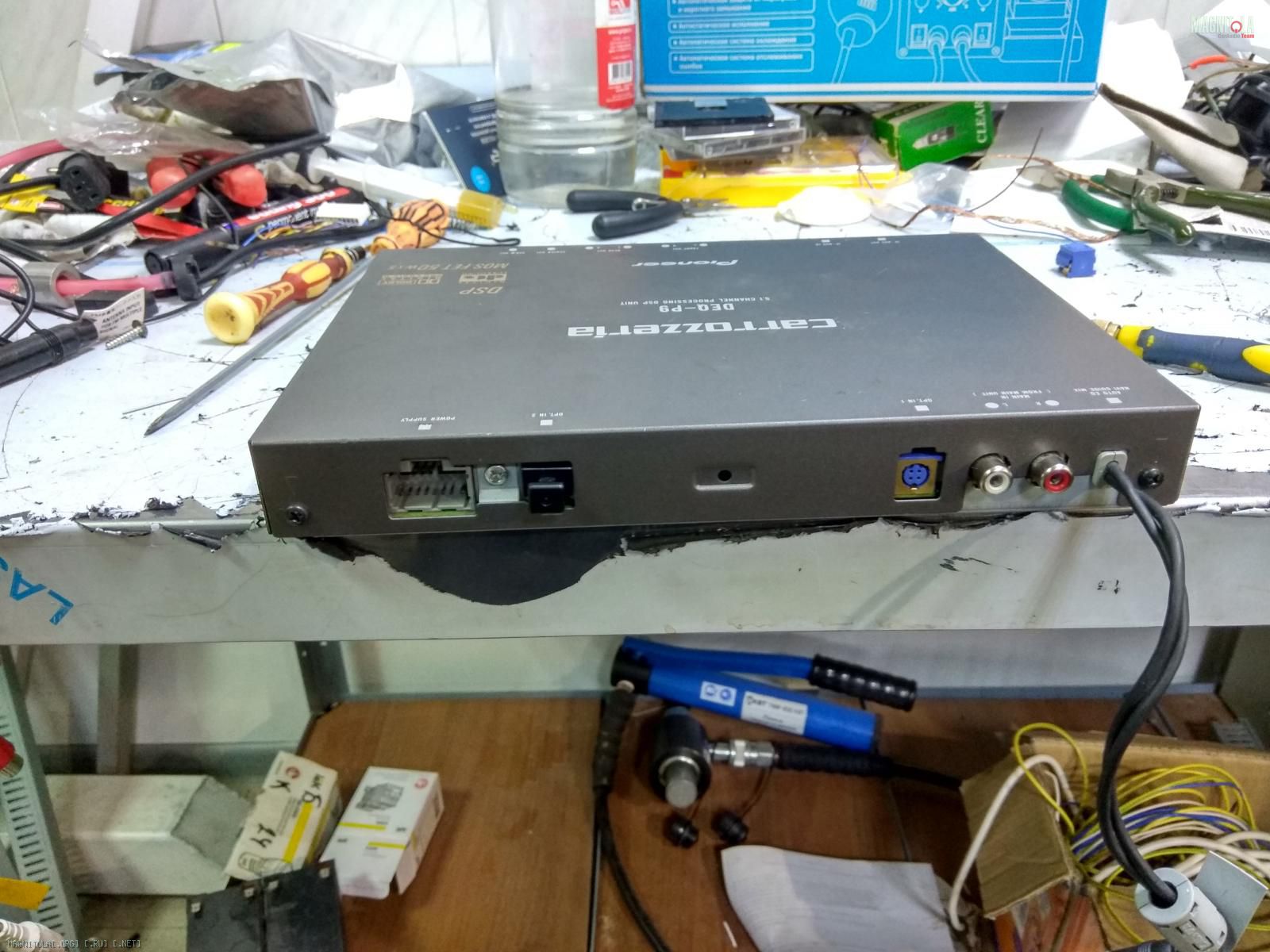

Вложение 1171420
Вложение 1171414
Вложение 1171416
Вложение 1171422

Цитата:

---

Сообщение от Paramoni4

Вдруг кто будет искать и наткнется. Все реально переделывается и работает.
Вложение 1171412
Вложение 1171418
Вложение 1171420
Вложение 1171414
Вложение 1171416
Вложение 1171422

---

Можно поподробнее! Я так понял с мафона идёт кокс и преобразуется в оптику при помощи этой коробочки?

Цитата:

---

Сообщение от catyara52

Можно поподробнее! Я так понял с мафона идёт кокс и преобразуется в оптику при помощи этой коробочки?

---

С ГУ должен идти TTL сигнал, а в этой коробочке стабилизатор, два кондера и Глаз...

Цитата:

---

Сообщение от catyara52

Можно поподробнее! Я так понял с мафона идёт кокс и преобразуется в оптику при помощи этой коробочки?

---

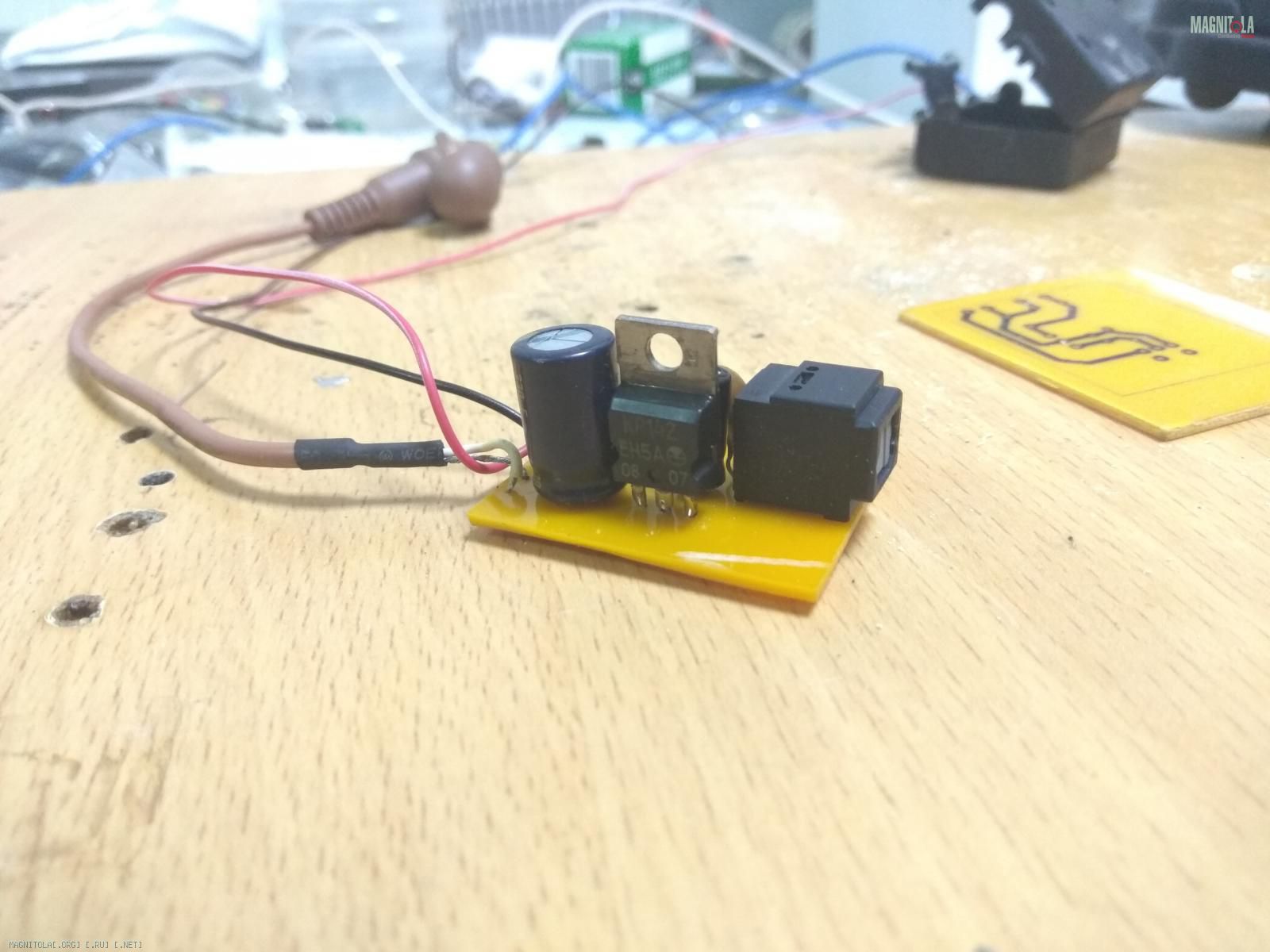

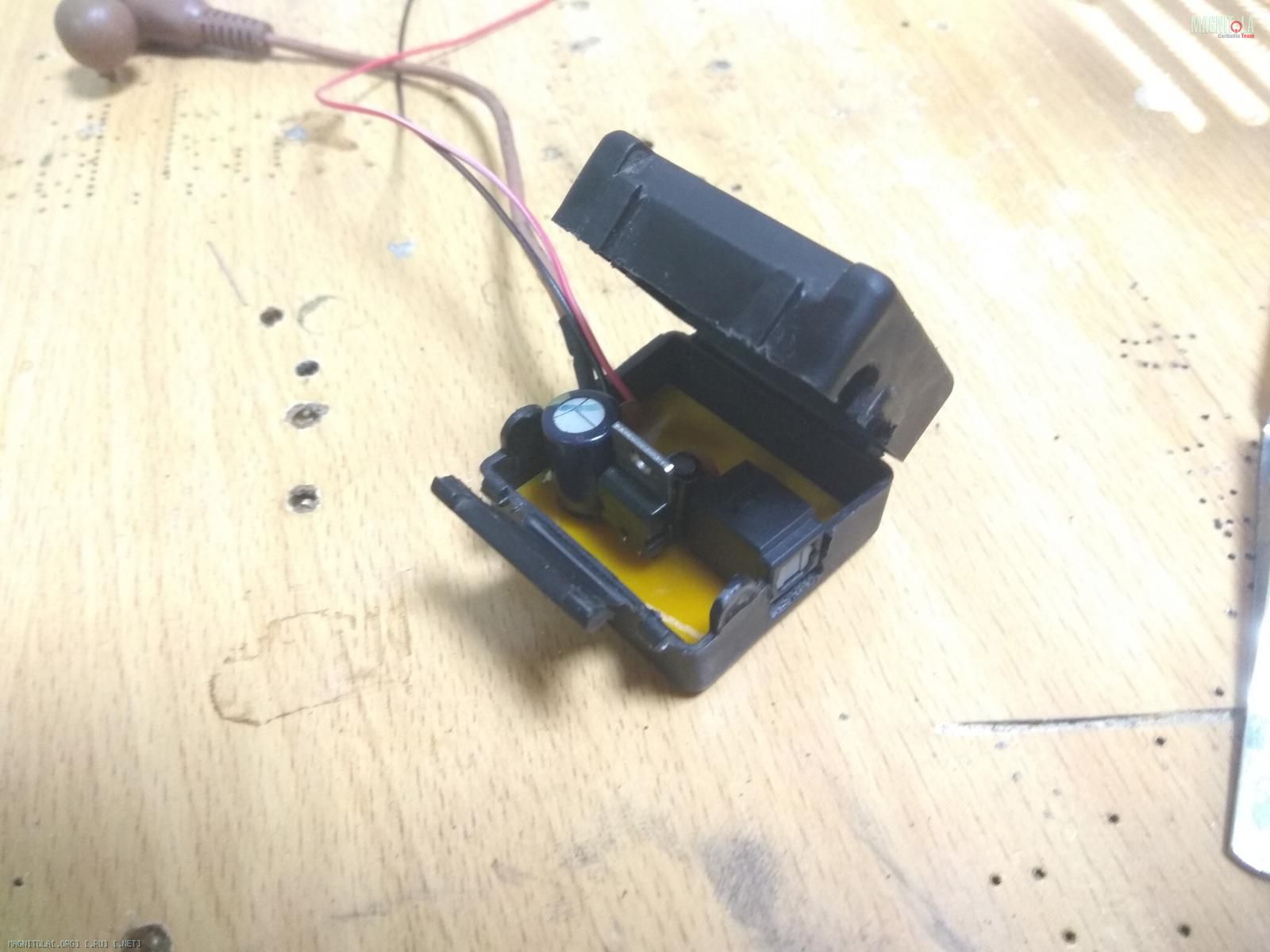

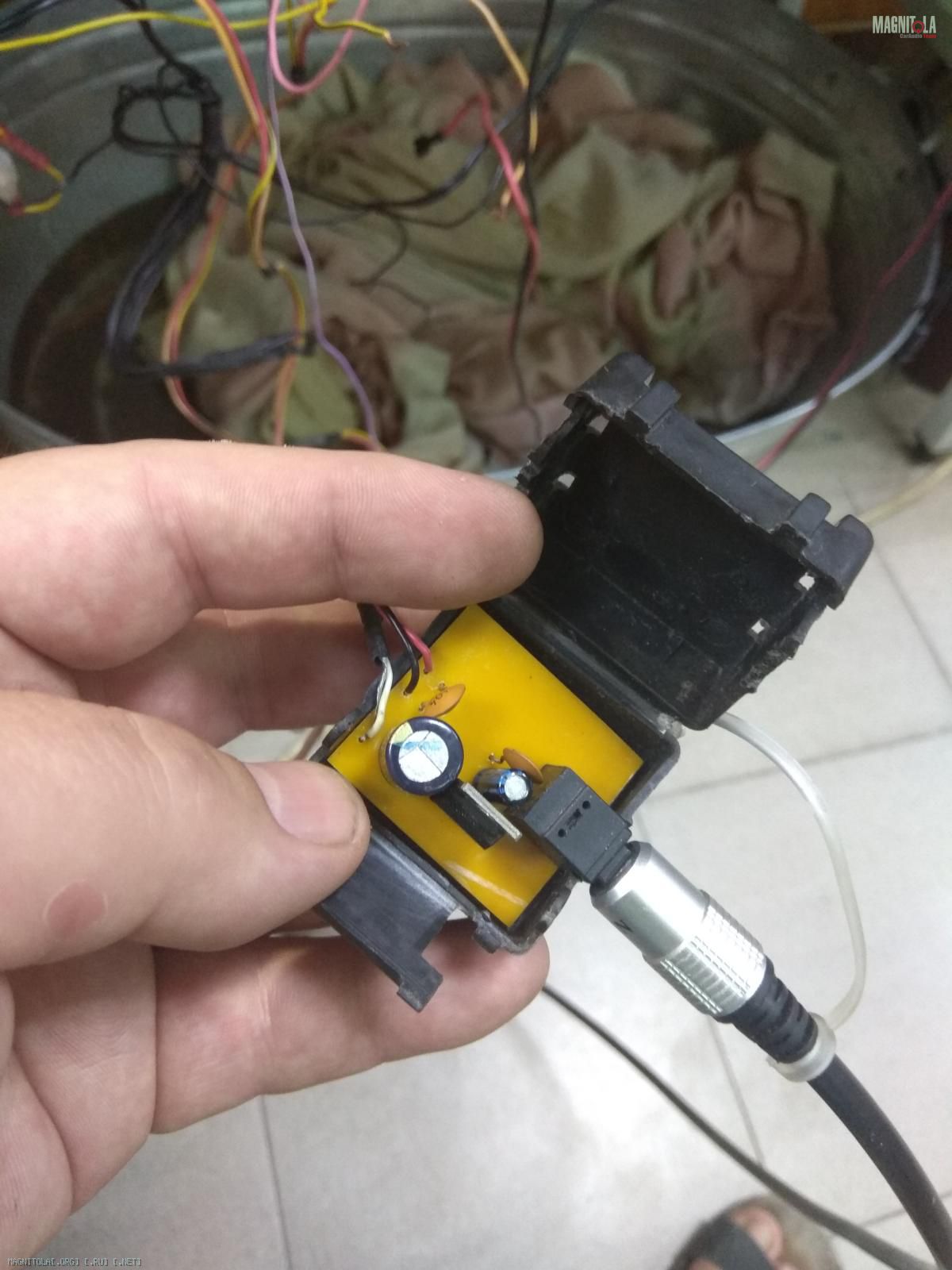

Все преобразование из коаксиала в оптику и обратно, в Карроззерии происходит именно в родном кабеле, который стоит несуразных денег. А данная коробочка стабилизатор из 12 в 5 вольт (для питания передатчика), так как лишних USB разъемов у меня нет (как делали люди), а так же выполняет роль подобного преобразователя .

---------- Сообщение добавлено 29.11.2017 в 18:50 ----------

Цитата:

---

Сообщение от Lexx69

С ГУ должен идти TTL сигнал, а в этой коробочке стабилизатор, два кондера и Глаз...

---

ГУ выдает коаксиал, проц принимает коаксиал, а между ними идет оптика (передатчик-приемник). По этому принципу реализован и родной кабель Пионера.
Здесь я еще подавал оптику напрямую с двд ВВК, коробочка была сделана позднее и сначала опробована на коаксиальном выходе СДюшника , на фото видно там еще подпаян RCA разъем, который впоследствии был заменен на джек.
https://www.youtube.com/watch?v=b8xZecRsh3E

Цитата:

---

Сообщение от Paramoni4

ГУ выдает коаксиал, проц принимает коаксиал, а между ними идет оптика (передатчик-приемник).

---

У SPDIF по стандарту уровень 0,5 вольта у TTL - 2 вольта... вот и вся разница, а сигнал то один и тот же...

Цитата:

---

Сообщение от Lexx69

У SPDIF по стандарту уровень 0,5 вольта у TTL - 2 вольта... вот и вся разница, а сигнал то один и тот же...

---

А откуда предположение что на выходе ГУ TTL, а не SPDIF?

Цитата:

---

Сообщение от Paramoni4

А откуда предположение что на выходе ГУ TTL, а не SPDIF?

---

А coaxial это TTL или SPDIF или я чёт недоганяю! ?
И ещё вопрос что предпочтительнее для передачи сигнала coaxial или toslink? Они оба как я понял spdif.

Была бы у меня сейчас такая бошка, ради интереса ы померил уровень сигнала... а так, разговор ни о чем...

Цитата:

---

Сообщение от catyara52

А coaxial это TTL или SPDIF или я чёт недоганяю! ?

---

Цитата:

---

Сообщение от Lexx69

У SPDIF по стандарту уровень 0,5 вольта у TTL - 2 вольта... вот и вся разница, а сигнал то один и тот же...

---

Вроде бы как ответил...

Цитата:

---

Сообщение от Lexx69

Была бы у меня сейчас такая бошка, ради интереса ы померил уровень сигнала... а так, разговор ни о чем...






Вроде бы как ответил...

---

Не я в этой теме полный О поэтому и туплю.
Просто сейчас вики почитал и там
Цифровой сигнал с TTL уровнями. TTL — Транзисторно-транзисторная логика. TTL обычно (но не всегда) имеет два уровня: >2,4 В (единица) и 0-0,4 В (ноль). TTL S/PDIF выходы также есть в звуковых картах.

---------- Сообщение добавлено 06.12.2017 в 15:42 ----------

Цитата:

---

Сообщение от Lexx69

Была бы у меня сейчас такая бошка, ради интереса ы померил уровень сигнала... а так, разговор ни о чем...






Вроде бы как ответил...

---

А как измерить с каким уровнем сигнал выходит с coaxial?

Осциллографом... так как 99% мультиметров этого не могут на такой частоте.

Цитата:

---

Сообщение от catyara52

А как измерить с каким уровнем сигнал выходит с coaxial?

---

Цитата:

---

Сообщение от Lexx69

Осциллографом... так как 99% мультиметров этого не могут на такой частоте.

---

Понял не для меня это.

Цитата:

---

Сообщение от catyara52

Понял не для меня это.

---

Ну да, для этого нужен осциллограф, хоть самый простенький, типа С1-94... или высокочастотный вольтметр... иначе никак...

Цитата:

---

Сообщение от Dima72

Что если использовать трансформатор PE-65612 http://www.elfa.spb.ru/catalog?good_id=hx18701

---

Возник вопрос по замене такого транса PE-65612NL на Murata DA101C https://www.murata-ps.com/data/magnetics/kmp_da100.pdf

Судя по обозначению, можно менять пин-ту-пин, но начала обмоток не совпадают: у РЕ точка внизу, у Мурата - вверху. Так как транс 1:1, то можно Мурата перевернуть на 180 градусов, тогда начала обмоток станут как у РЕ. То есть совместить контакты 1-2 у РЕ и 6-4 Мурата. Верно?

Цитата:

---

Сообщение от dyno

Судя по обозначению, можно менять пин-ту-пин, но начала обмоток не совпадают

---

Без разницы - будет работать.

Цитата:

---

Сообщение от Aleksey

Без разницы - будет работать.

---

Но всё-таки переверну. :)

Это совершенно лишнее - в данном случае фаза ни какой роли не играет.

В моточных изделиях принято соблюдать начало и конец намотки. Да и вроде не сложно тут, поворот транса на 180 градусов не вызывает никаких проблем с монтажом. Зато сон будет спокойнее. )))

Цитата:

---

Сообщение от dyno

Да и вроде не сложно тут, поворот транса на 180 градусов не вызывает никаких проблем с монтажом. Зато сон будет спокойнее.

---

Жаль, но ни кто запретить это не может. :)

Цитата:

---

Сообщение от Aleksey

Жаль

---

Чего/кого именно? ;)

Жаль что

Цитата:

---

Сообщение от Aleksey

ни кто запретить это не может.

---

:)

Зачем запрещать? Если разницы нет, то какой стороной не поставь..
