Линейные выходы.

Цитата:

---

Сообщение от pechatnik

Прошу совета. Собрал предусилитель по схеме из 1 поста. Через полгода работы начался глюк в одном канале - минут через 10 работы он замолкает. Стоит добавить громкости на ГУ, как бы преодолевается порог, звук снова появляется. Убавишь - через короткое время снова замолкает.
Пайку проверял, надежная. Какие элементы могут давать такой эффект? Грешу на проходные конденсаторы, их пока не менял.
Хочу посоветоваться перед вскрытием, поскольку неисправность плавающая, поймать ее на столе не получается, а каждое снятие магнитолы и вскрытие - это целое дело.

---

усилительная часть проверялась???
трабл более похож на проблему с данным каналов во внешнем усилителе, а не в плате линейных выходов....

Цитата:

---

Сообщение от FFZ

усилительная часть проверялась???
трабл более похож на проблему с данным каналов во внешнем усилителе, а не в плате линейных выходов....

---

Да, конечно.
Если поменять тюльпаны местами, замолкает в другом ухе :)

Цитата:

---

Сообщение от pechatnik

Если поменять тюльпаны местами, замолкает в другом ухе

---

Хм.... Обычно, как сказал Федор, такая проблема наблюдается у усилителя.
Если и вправду виноват выход, то смотреть в первую очередь, все же, пайку. Ну и емкости конечно.

Цитата:

---

Сообщение от pechatnik

Прошу совета. Собрал предусилитель по схеме из 1 поста. Через полгода работы начался глюк в одном канале - минут через 10 работы он замолкает. Стоит добавить громкости на ГУ, как бы преодолевается порог, звук снова появляется. Убавишь - через короткое время снова замолкает.
Пайку проверял, надежная. Какие элементы могут давать такой эффект? Грешу на проходные конденсаторы, их пока не менял.
Хочу посоветоваться перед вскрытием, поскольку неисправность плавающая, поймать ее на столе не получается, а каждое снятие магнитолы и вскрытие - это целое дело.

---

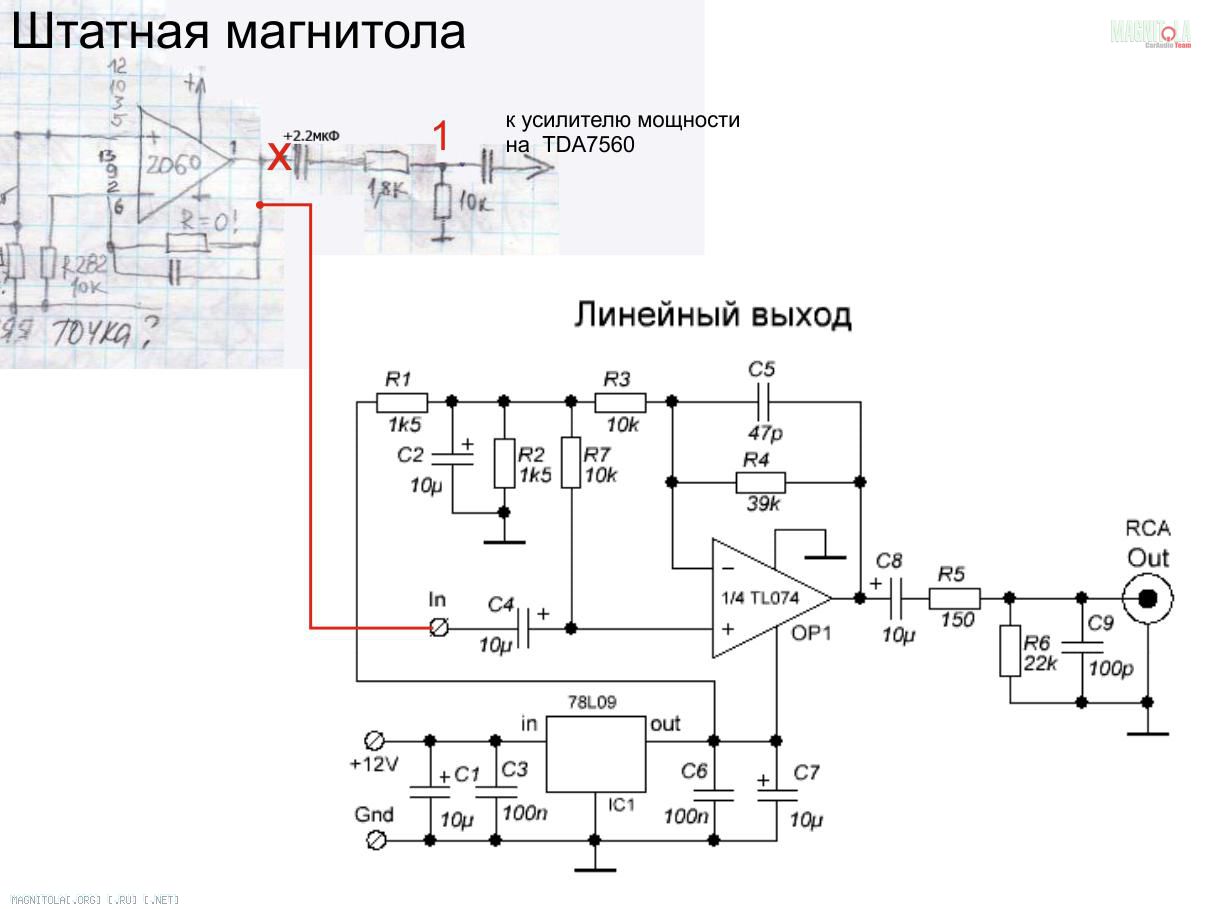

Продолжу. Прошу прокомментировать правильность подключения предусилителя к штатному ГУ. Подключил как показано на рисунке, исключив разделительный конденсатор. Может надо было его оставить и подключаться к точке "1" ?

Вложение 1058872

Цитата:

---

Сообщение от pechatnik

Подключил как показано на рисунке,

---

Лучше подключаться до родного ОУ.

Цитата:

---

Сообщение от Aleksey

Лучше подключаться до родного ОУ.

---

Точно, частенько бывают корректирующие цепи, которые нам не надо, попадалось такое...

Цитата:

---

Сообщение от pechatnik

Через полгода работы начался глюк в одном канале - минут через 10 работы он замолкает. Стоит добавить громкости на ГУ, как бы преодолевается порог, звук снова появляется. Убавишь - через короткое время снова замолкает.

---

Разобрался. Один проходной полярный конденсатор был запаян с обратной полярностью :facepalm:

Разделительный...

Цитата:

---

Сообщение от pechatnik

Один проходной полярный конденсатор был запаян с обратной полярностью

---

Так банально все закончилось.... :)

Получил две платы от Алексея. Качество изготовления отличное. Приятно взять в руки.:i-m_so_happy:
Алексей, спасибо.:thank_you2:
