Да, точно, с массой ошибся.Цитата:
Сообщение от Garmin
Вид для печати
Да, точно, с массой ошибся.Цитата:
Сообщение от Garmin
Приятного прослушивания. :)Цитата:
Сообщение от weter80
---------- Сообщение добавлено 11.12.2017 в 16:17 ----------
ОЧЕНЬ много раз это объяснялось в теме - лучше ближе к м\с DSP.Цитата:
Сообщение от lexer63
И про землю ОЧЕНЬ много раз объяснялось.
Не надо отсюда брать землю.
С ДСП пока найти выход неудалось, там все в недрах платы...Цитата:
Сообщение от Aleksey
за ответ - спасибо.
lexer63, какая DSP используется знаешь?
А тут основное слово ближе.Цитата:
Сообщение от lexer63
Если не нашел\не получается запаяться около м\с DSP, то надо использовать это слово. :)Цитата:
лучше ближе к м\с DSP
NXP Saf7730hv/2350Цитата:
Сообщение от weter80
---------- Сообщение добавлено 11.12.2017 в 23:57 ----------
Понял, вроде нашёл =) только вопрос, прям на выход ДСП кидать? Или там по даташиту (на ДСП)на выходе обвязка, пару кондеров и резисторов, или после них? Заранее сори за тупые вопросы)Цитата:
Сообщение от Aleksey
Можно и там и там - где сможешь запаять, там и паяй. Лучше до фильтров(ближе к м\с DSP).Цитата:
Сообщение от lexer63
В схеме выхода, если собрал всё по схеме, есть емкости в обратной связи - они обрежут не нужное. :)
Я прямо на ноги DSP паял.
Добрый день. Магнитола swing 1 Octavia a7. Оу tda7563a. Решил выпаять линейники. Заказал из Китая 2 предусилителя. Сигнал 4 канала брал с DSP. Сигнальную массу с массы ГУ. Питание предусилителя - плюс с плюсовой клеммы ГУ. минус с массы ГУ. Ремоут на внешний усилитель с помощью стаба 78r12. Собрал, спаял, все работает. Поставил в машину, имеем сильнейшую наводку по питанию... Даже не знаю куда рыть((( Вложение 1192402Вложение 1192404Вложение 1192406Вложение 1192408

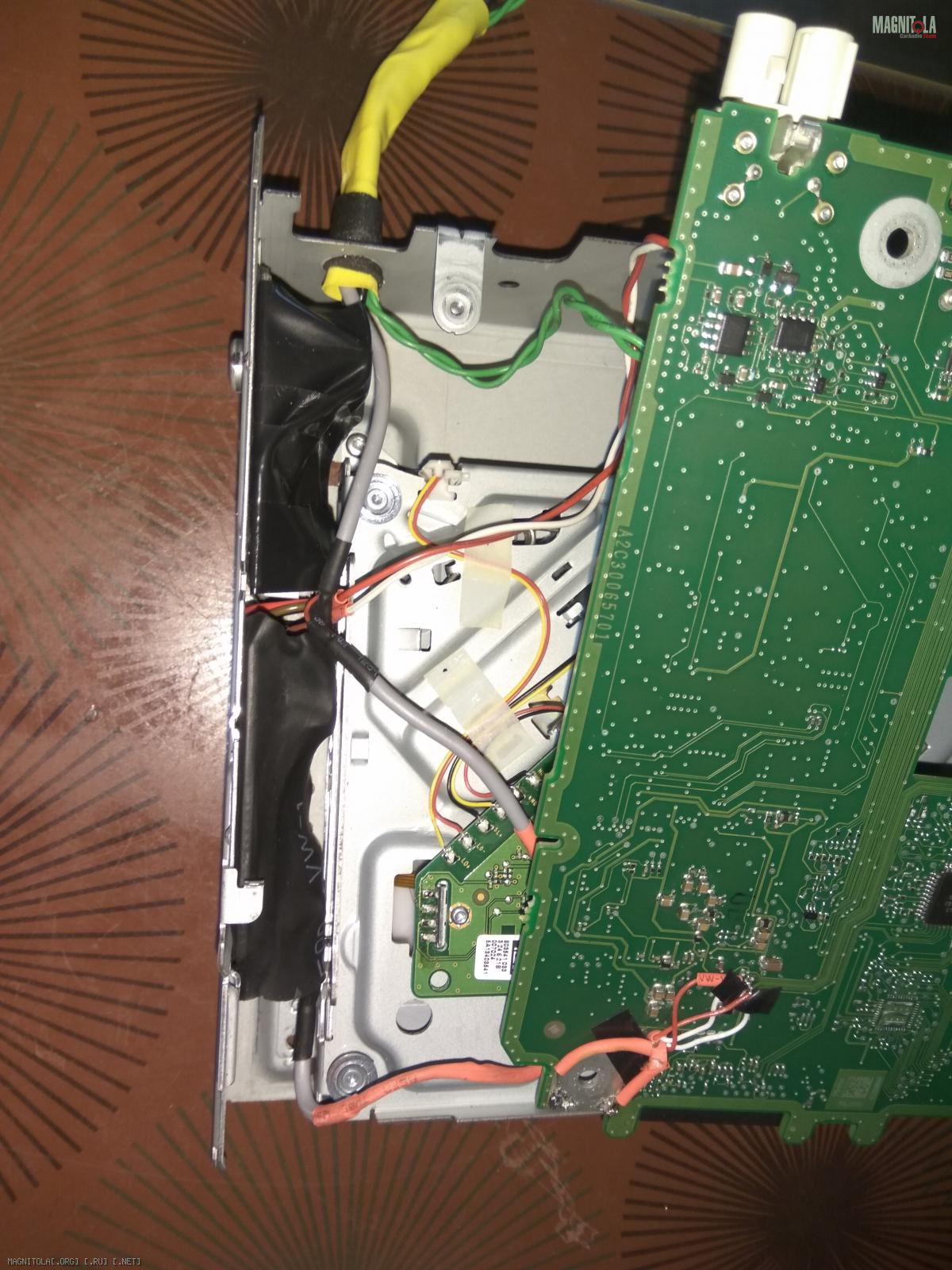

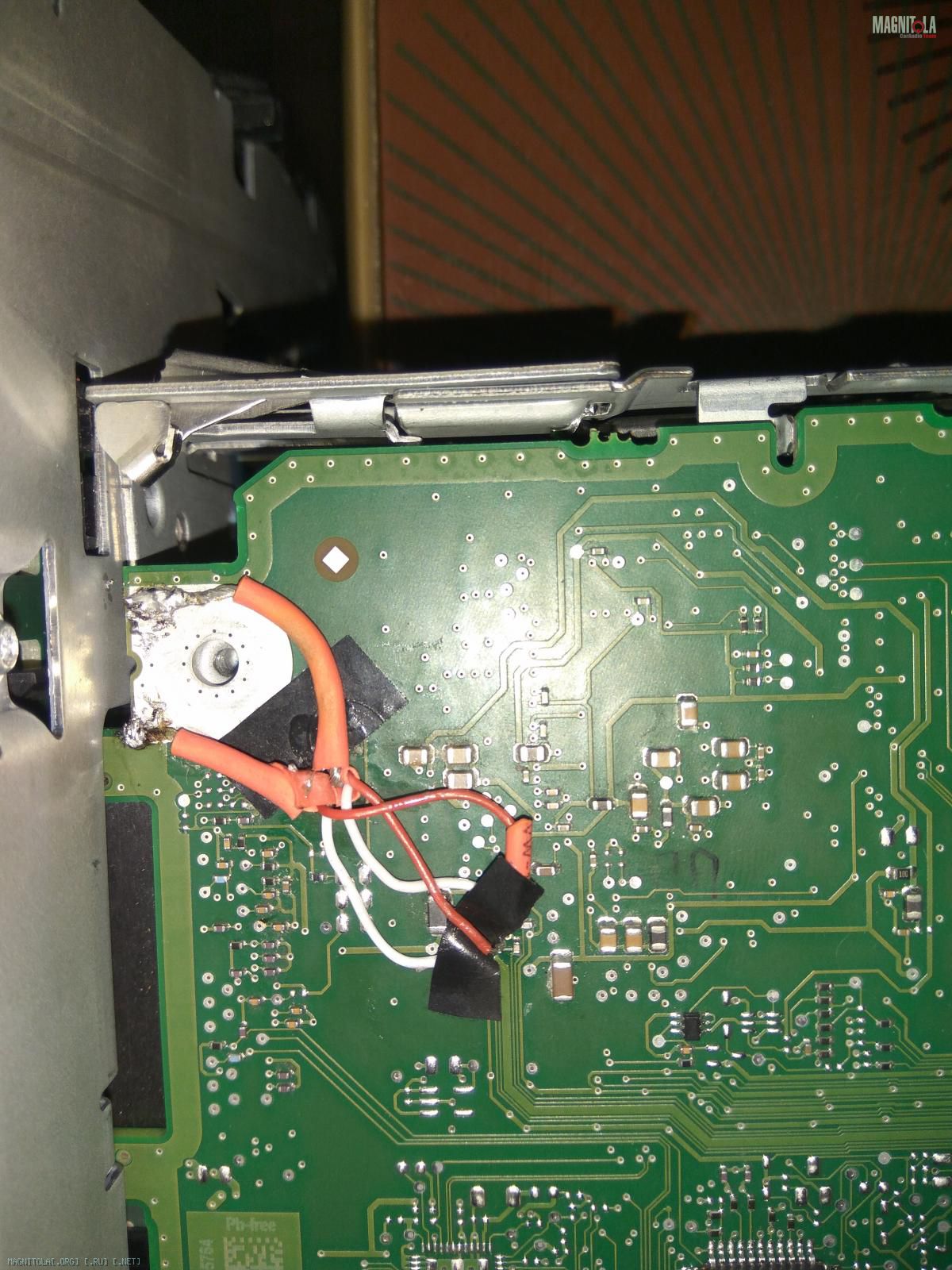

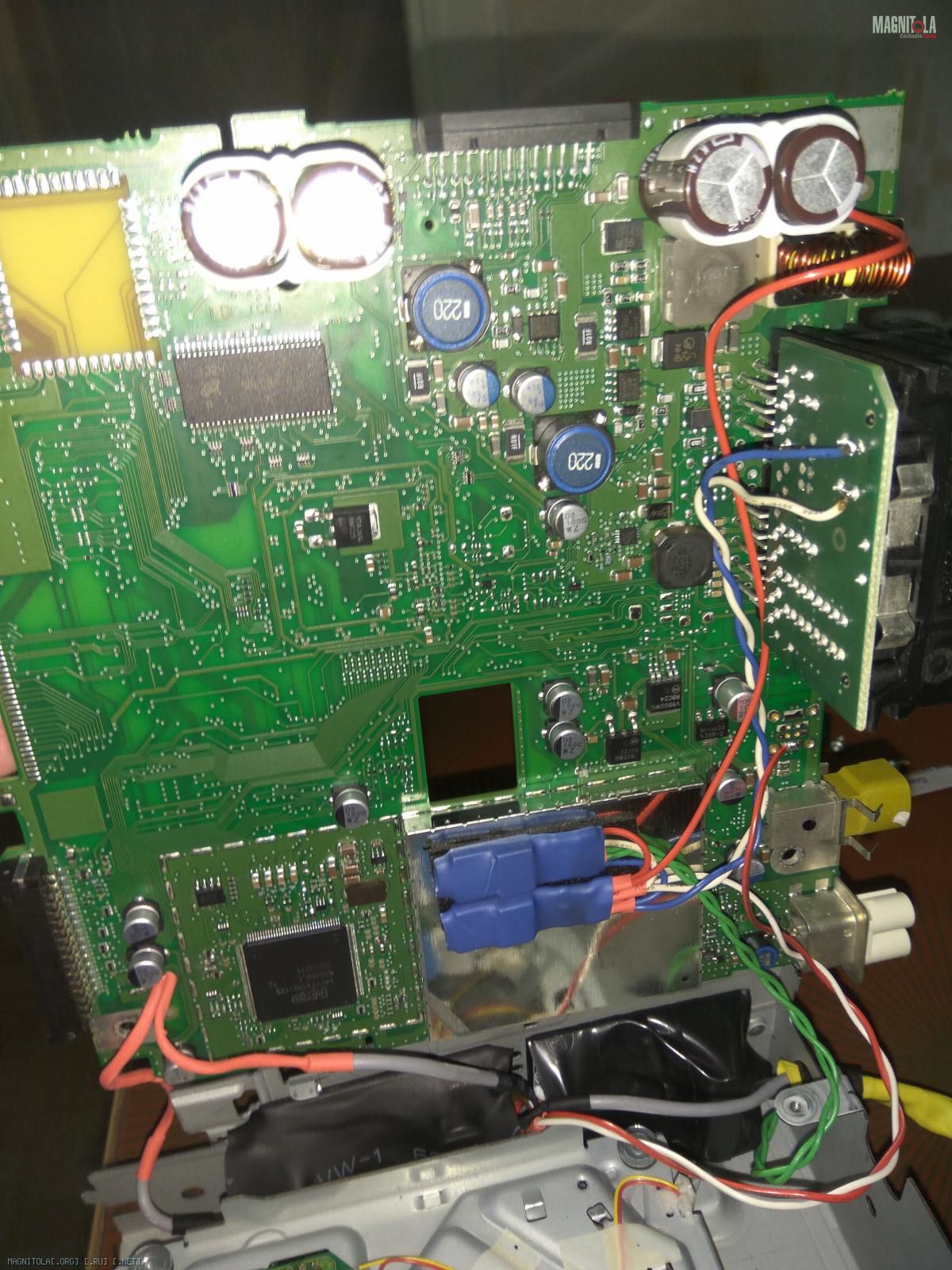

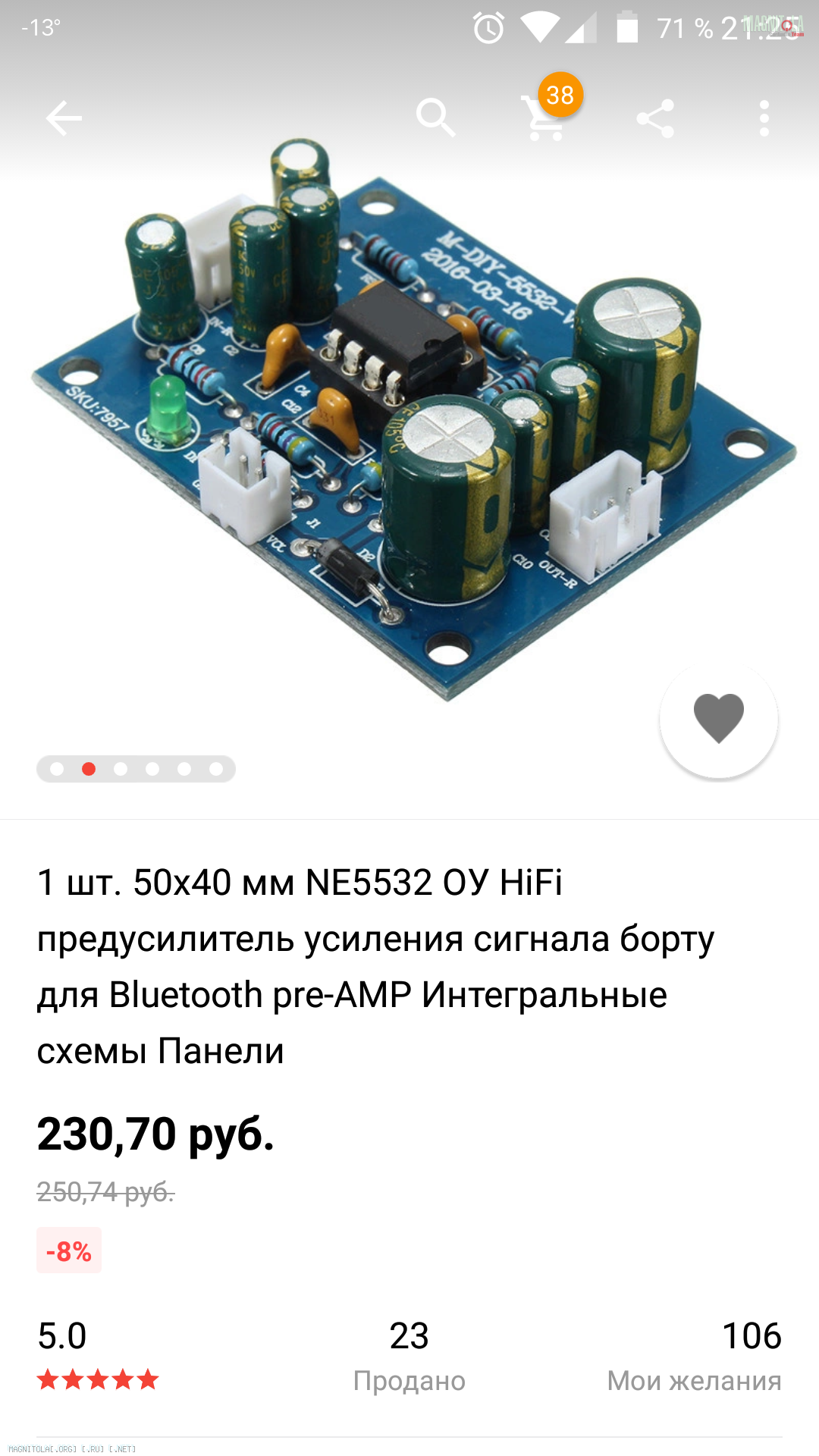

На фото предусилитель, место куда подпаивался для снятия сигнала с dsp. На тюнере приклеены 2 стаба 78r12, один для ремоута, другой для питания предусилителей. Сейчас один убрал (пытаясь избавиться от наводок), подключил предусилители напрямую на + магнитолы. Наводки остались. Если что паялся как в этой статье, только предусилители другие: https://www.drive2.ru/l/6662778/ Помогите плиз...
Если хочешь разобраться, то перечитать тему - разжевано много раз по этому поводу.Цитата:
Сообщение от john_lev
