Линейные выходы.

Цитата:

---

Сообщение от FFZ

))) ))) )))
+1!!!
Есть в массах такая слепая вера :) в то, что заводское заведомо лучше хендмейд, ну или мелкосерийного индивидуального изготовления.

---

На моторном в Ярославле конструктор говорил:Мы можем сделать дизель лучше немекого ,американского и прочих лидеров в этой области! Но,только один( Придумать одно,надо запустить серию и без больших потерь в качестве)))

Цитата:

---

Сообщение от Rafael69

Спеасибо друзья.
Не, не слепая вера, а любопытство - я думал в джи би эле самый продвинутый конвертер, но Алексей сказал, что там он фуфлыжный, как в дешевом мистери, и еще один участник-добрый человек подтвердил своим постом. Поэтому чисто любоытсво - кто-нибудь когда нибудь из серьёзных фирм делал подобное? Нашёл пока только альпайн 4311, но там из электроники только управление ремоутом видимо.

---

Уважаемый, не надо утрировать.
В JBL конвертор ни чуть не более фуфлыжный, чем тот источник, высокий уровень которого вы хотите понизить )))

Если Вам не жить не быть надо именитую коробочку, изучите продукцию AudioControl, например. Авось что найдете...

Спокойней, друзья. Алексей сказал, что встроенный конвертер какой-то мутный, следовательно не идеальный, не идеальный у такого недешевого устройства => фуфлыжный, но не в оскорбительном плане, а не идеальный.))
В прочем - к аппарату претензий почти нет, что хотел - то и получил, наверняка вы, анюзер, также получате удовольствие от него. Кстати, у вас нет фото внутренностей с элементами конвертера?

---------- Сообщение добавлено 25.10.2015 в 03:22 ----------

Алексей, с как бы по вашему должен бы выглядеть идеальный конвертер? На микросхеме-процессоре или наоборот только аналоговые компоненты?
p/s/ Кстати, erta делает какие-то переходники и пишет версию ПО в них - видел такой специально версию для усилителей тойоты.

Rafael69, какие-то фотки есть (после твика Алексея делал), но только что Вы там хотите увидеть? Дорожки печатной платы, пару кондеров и резистор?

Вот кусок схемы с входом:
Вложение 879970

Может, Алексей прокомментирует, в чем конкретно данная схемотехника плоха - я в этом не специалист.

Цитата:

---

Сообщение от FFZ

))) ))) )))
+1!!!
Есть в массах такая слепая вера :) в то, что заводское заведомо лучше хендмейд, ну или мелкосерийного индивидуального изготовления.

---

После прочтения съесть!

есть люди с не совсем прямыми руками, а есть люди которые навязывают то, что якобы правильно:yes:

Недавно попробовал двух-полярный конденсаторный преобразователь 12В-> +/-15В, без гальванической развязки. использовал в штатке киа спортиж.
ни каких индуктивных элементов в преобразователе. на тестовом образце получилось выжать +/-15В 100мА/канал при входном 10В. теперь попытаюсь перевести все кондеры на керамику. У кого нибудь был опыт использования smd керамических кондеров 47/100мкФ 35В?

А это предыдущая конструкция в другом спортиж, одно-полярное питание 10в на low-drop микросхеме.
Вложение 882020
Вложение 882022


схема классическая:
Вложение 882024

размеры супер мини:dance2:

конструкция без платы. очень хорошая повторяемость, надежная. около 2 лет в машине знакомого, нареканий по работе нет. на моем счету 40 ШГУ с таким конструктивом. Опять же нареканий нет.
Сейчас перехожу на двухполярку, и увеличенный коэф. усиления оу, 5в амплитуды на выходах. Как писал выше в одной машине уже затестил, уже 2мес. нареканий нет. теперь веду работы по уменьшению платы преобразователя и полный перевод на смд. до этого в качестве емкостей жамикон WL. в планах керамика(тантал дорогой)

Цитата:

---

Сообщение от professor914444

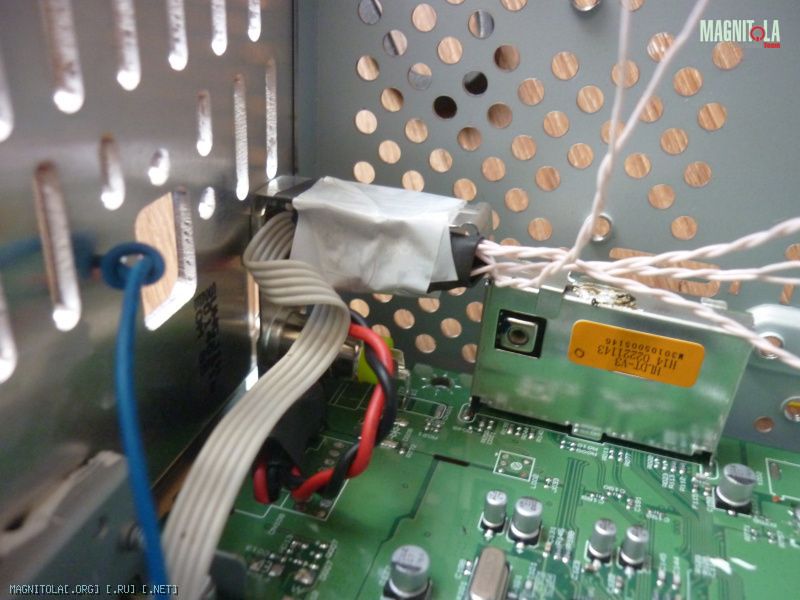

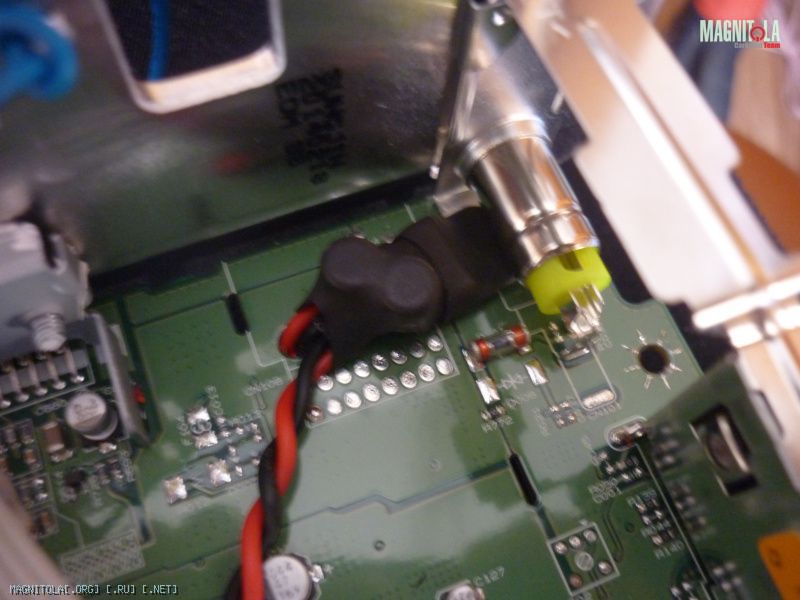

А это предыдущая конструкция в другом спортиж, одно-полярное питание 10в на low-drop микросхеме.
Вложение 881952
Вложение 881954

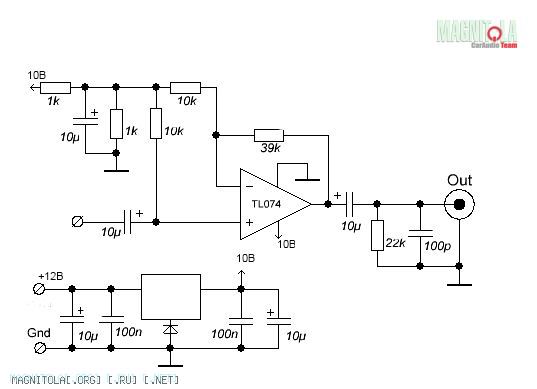

схема классическая:
Вложение 881962

---

Вложения не открываются,загрузите по новой.,

Цитата:

---

Сообщение от professor914444

Недавно попробовал двух-полярный конденсаторный преобразователь 12В-> +/-15В, без гальванической развязки.

---

А что с пульсациями после этого преобразователя? :)
После него нужно делать еще линейные стабилизаторы.... так что, размеры расползаются.

Цитата:

---

Сообщение от professor914444

конструкция без платы. очень хорошая повторяемость,

---

:)

Цитата:

---

Сообщение от professor914444

Сейчас перехожу на двухполярку, и увеличенный коэф. усиления оу, 5в амплитуды на выходах.

---

Это лишнее - и двуполярка и повышенный КУ.

Цитата:

---

Сообщение от professor914444

теперь веду работы по уменьшению платы преобразователя и полный перевод на смд

---

Зачем самому делать преобразователь??? Они продаются уже готовые - на любую мощность(в случае линейного выхода 1 Вт за глаза).
Одноваттные есть в любом корпусе и SMD и SIP и безкорпусные.... какие хочешь. Работать будут гораздо лучше чем сделаешь сам. Да и время сэкономишь.

Цитата:

---

Сообщение от professor914444

до этого в качестве емкостей жамикон WL.

---

Неважные емкости.

Цитата:

---

Сообщение от Aleksey

Это лишнее - и двуполярка и повышенный КУ.

---

Интересно, а всем понятно почему это лишнее? :)

Цитата:

---

Сообщение от ansuser

Rafael69, какие-то фотки есть (после твика Алексея делал), но только что Вы там хотите увидеть? Дорожки печатной платы, пару кондеров и резистор?

Вот кусок схемы с входом:
Вложение 879970

Может, Алексей прокомментирует, в чем конкретно данная схемотехника плоха - я в этом не специалист.

---

А что Алексей вам там твикал? Если вы найдёте и выложите оставшиеся фото и схемы для общего развития - это будет большой плюс вашей карме))


Отправлено с моего iPhone используя Tapatalk

---------- Сообщение добавлено 02.11.2015 в 08:48 ----------

Цитата:

---

Сообщение от Aleksey

Интересно, а всем понятно почему это лишнее? :)

---

Будут искажения от переусиления? Не в коня корм?, если не делать свой собственный усилитель?


Отправлено с моего iPhone используя Tapatalk

Rafael69, обратитесь к Алексею.
Я в этом профан, да и зачем у профессионала хлеб отбирать.
По фоткам не понятно- плата ведь многослойная.
