Не включается усилитель Mystery MA-4.300V2

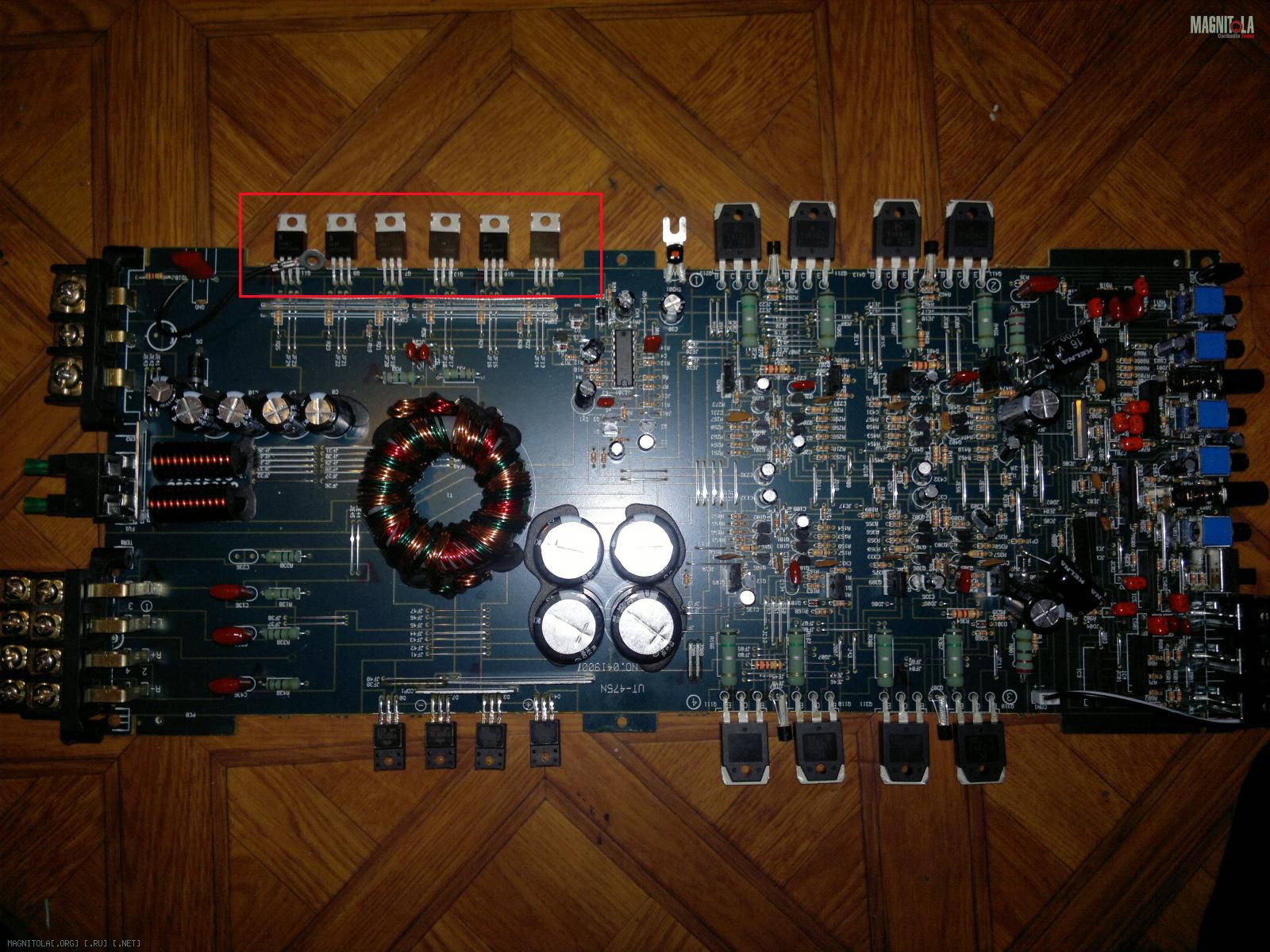

Проблема такая: автомобильный усилитель был подключён к блоку питания от компа, закоротило в щитке, начало прыгать напряжение, мигать свет, в это время работал усилитель и на первом ударе баса он отключился. После этого при повторном включении (уже без прыгания напряжения в сети) усилитель включается, как всегда сначала загорается и погасает лампочка Protect, начинает загораться зелёная лампочка Power и в этот момент выносит блок питания. Подключал к более мощному блоку-та же ситуация, только лампочка Power горит очень слаба, в этот момент сильно греется провод от блока к усилителю и блок транзисторов (отметил на картинке). Я не особо разбираюсь в транзисторах, на вид повреждений нет, что думать, может что то проверить? Если да, то как? Есть мультиметр только. Прошу помощи P.S. Не обращайте внимания на отсутствие конденсатора на выходе - переставил его на выход Remote, просто сначала грешил на него
Вложение 214569
Re: Не включается усилитель Mystery MA-4.300V2
По внешнему виду не всегда можно опрелеить целый транзистор или нет - только замерять.
Если греется провод и транзисторы скорее всего проблема в задающем генераторе или транзисторах на его выходе.
Re: Не включается усилитель Mystery MA-4.300V2
Цитата:
Сообщение от
Aleksey По внешнему виду не всегда можно опрелеить целый транзистор или нет - только замерять.
Если греется провод и транзисторы скорее всего проблема в задающем генераторе или транзисторах на его выходе.
Так, все транзисторы прозвонил, вроде норм, кроме одного. Если он прозванивается как хочет в любую сторону с нулевым сопротивлением, то эму конец? Если так, то вот кто и коротит...
Re: Не включается усилитель Mystery MA-4.300V2
Цитата:
Сообщение от
Tixon Prower И что ж мне с ней делать?
Проверять. Надо бы осциллограф.....
Re: Не включается усилитель Mystery MA-4.300V2
Спасибо за помощь! Действительно, полетел самый первый из выходным транзисторов, где-нибудь куплю и поменяю:good3:
Re: Не включается усилитель Mystery MA-4.300V2
у меня подобное было только на другом усилителе вроде как элитного класса, и после замены полетевшего транза полетела уже комплементарная пара, оказалось, там с распределением тока или напряжения косяк какой-то был, пришлось искать перекос в предыдущих каскадах. это заводской брак, возможно, конечно в вашем случае просто брак транзистора
Re: Не включается усилитель Mystery MA-4.300V2
Цитата:
Сообщение от
Deep возможно, конечно в вашем случае просто брак транзистора
:), сие не возможно в принципе, перечти внимательно первый пост автора.
Re: Не включается усилитель Mystery MA-4.300V2
У Вас в ПН вышел из строя транзистор?
Re: Не включается усилитель Mystery MA-4.300V2
действительно, пропустил момент когда упоминается о включении защиты БП, если этот момент исключить, было бы понятно, что не в порядке оконечник. и фото не загружалось, не мог посмотреть выделенную область. тогда так - я просто поменял всё ключи на более качественные и после не заморачивался. а по поводу последнего сообщения - когда я оставил по два транзистора в плече исключив нечёт и наргевавшийся транз, по очереди стали вылетать остальные, поэтому и решил махнуть все сразу, хотя по логике такого быть не должно. возможно сие случилось потому, что БП был на 600 Вт и на 30 амперах нагрузки просадка всего 0,5 вольта. последнее объясняю тем, что у БП очень низкое внутреннее сопротивление и ключи преобразователя работали в слишком жёстком и нестабильном режиме, наслоение импульсов одного на другой и так далее
Re: Не включается усилитель Mystery MA-4.300V2
Цитата:
Сообщение от
Deep я просто поменял всё ключи на более качественные
Там драйверы менять надо для начала.
Цитата:
Сообщение от
Deep наслоение импульсов одного на другой и так далее
Поподробнее?
---------- Сообщение добавлено 08.06.2012 в 23:04 ----------
Всё, понял. Это вообще-то дэд тайм называется.
---------- Сообщение добавлено 08.06.2012 в 23:05 ----------
И это косяк трасировки и драйвера.
