Сделать 3.5 jack в PIONEER DEH-2900MP

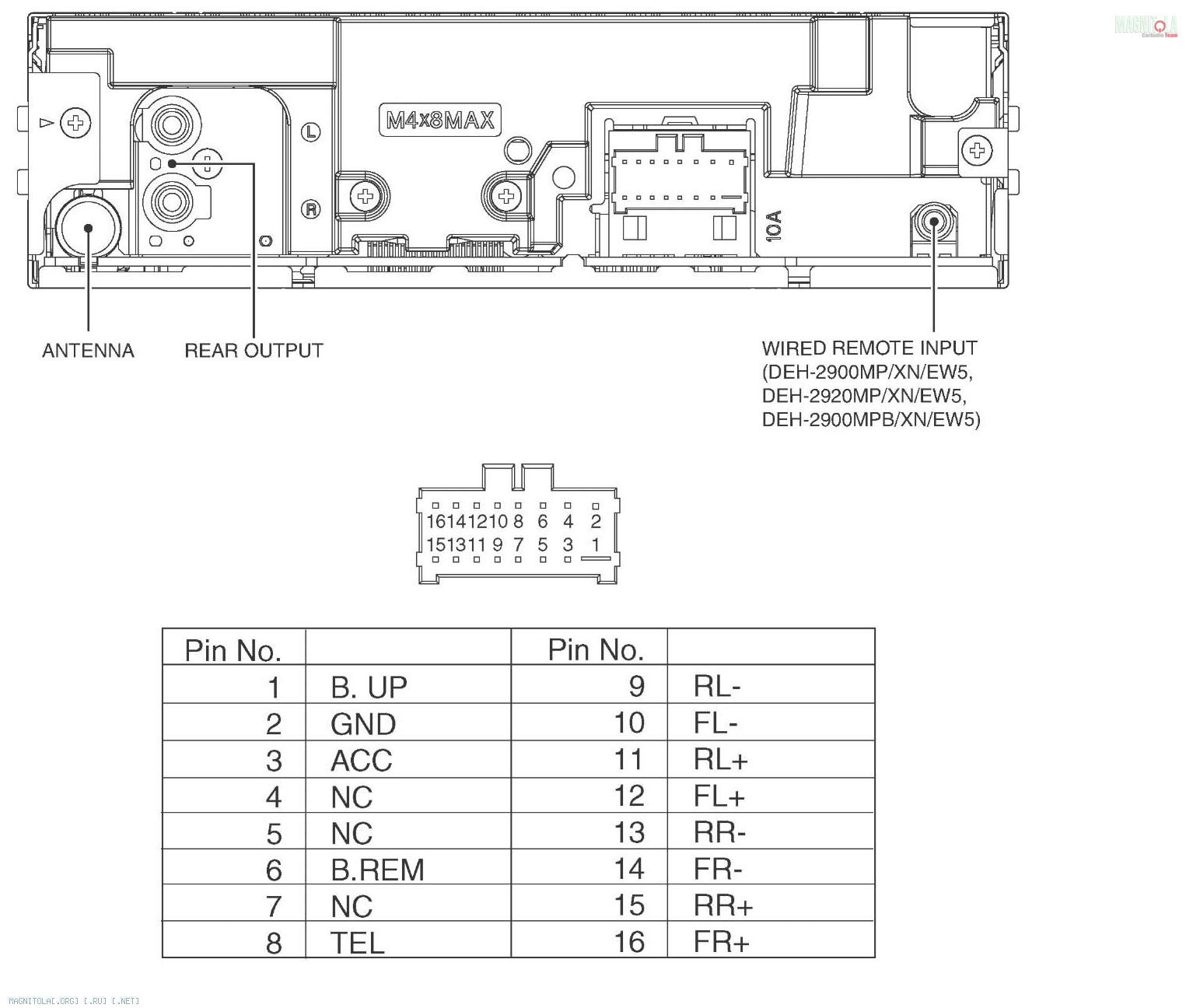

Есть магнитола модели "PIONEER DEH-2900MP", и я хочу сделать для него 3.5 jack вход. На сайтах продаж везде пишут, что линейный вход есть, а я его найти не могу. А недавно даже нашел вот такую фотографию Вложение 240380. Как он это сделал не объясняет. Вот полная схема магнитолы https://docs.google.com/file/d/0B2Wx...X3M/edit?pli=1. А вот схема только задней панелиВложение 240382. Но думаю напрямую к выходам ведущим к колонкам подключаться не вариант, поскольку хочу подключать плеер с маленьким напряжением.
Re: Сделать 3.5 jack в PIONEER DEH-2900MP
на каких таких сайтах вычитано что ГУ имеет Aux ???
тут у примеру ни чего http://www.pioneer-rus.ru/ru/product...0MP/index.html
Re: Сделать 3.5 jack в PIONEER DEH-2900MP
FFZ, Всё, перечитал кучу литературы. Этот вход что на фото есть только в DEH-3900MP. А вот как мне можно его себе сделать самому?
Re: Сделать 3.5 jack в PIONEER DEH-2900MP
Цитата:
Сообщение от
IIyIIoK
Этот вход что на фото
На фото изображена модель DEH-P2900MP
Re: Сделать 3.5 jack в PIONEER DEH-2900MP
Цитата:
Сообщение от
IIyIIoK FFZ, Всё, перечитал кучу литературы. Этот вход что на фото есть только в DEH-3900MP. А вот как мне можно его себе сделать самому?
В том же сервис мануалом чёрным по белому написано, что тип разъёма Aux в панели - YNM5029 и устанавливается только в модели DEH-2910MP/XN/UR, далее по мануалу в схеме панели дана разводка этого разъёма и...... , если что, то выходит он прямиком на разъём панели/базы магнитолы 7- Aux +L, 6- Aux -G ,т.е. это масса/общий/экран, 5- Aux +R, т.е. разобрав базу и подпаявшись к плате можно просто вывести через заднюю часть ГУ провод с разъёмом 3,5 мниджек мама.
Re: Сделать 3.5 jack в PIONEER DEH-2900MP
Цитата:
Сообщение от
FFZ В том же сервис мануалом чёрным по белому написано, что тип разъёма Aux в панели - YNM5029 и устанавливается только в модели DEH-2910MP/XN/UR, далее по мануалу в схеме панели дана разводка этого разъёма и...... , если что, то выходит он прямиком на разъём панели/базы магнитолы 7- Aux +L, 6- Aux -G ,т.е. это масса/общий/экран, 5- Aux +R, т.е. разобрав базу и подпаявшись к плате можно просто вывести через заднюю часть ГУ провод с разъёмом 3,5 мниджек мама.
А поскольку у меня PIONEER DEH-2900MP, я так просто вывести 3.5 миниджек не могу?
Re: Сделать 3.5 jack в PIONEER DEH-2900MP
Цитата:
Сообщение от
IIyIIoK А поскольку у меня PIONEER DEH-2900MP, я так просто вывести 3.5 миниджек не могу?
если в выборе источника сигнала Aux можно выбирать, то 100% можно сделать как написал выше.
Re: Сделать 3.5 jack в PIONEER DEH-2900MP
Там американин с Super Tuner ( почти Super trooper by ABBA :)) В плату панели понадобится впаять те детали, что нарисованы на стр 25, а также на стр 20,возле Е-vol, а самое главное- изменить номинал R671 возле проца стр23. Совсем не факт, что при этом не отвалится европейская сетка тюнера. На закуску- придется художественно просверлить панель. Все технически реально- но не проще ли ее кому-нибудь продать и купить другую- с гнездом?
---------- Сообщение добавлено 19.06.2012 в 00:46 ----------
Цитата:
Сообщение от
FFZ устанавливается только в модели DEH-2910MP/XN/UR
Точнее- в UR , ее-то мы своими силами и делаем... :)
Re: Сделать 3.5 jack в PIONEER DEH-2900MP
Итак, у меня есть магнитола Pioneer DEH-2900MPB без входа AUX. Но мне крупно повезло: на съёмной панельке управления AUX есть! Видимо, от другой модели попалась. Так что ничего сверлить не нужно. Нужно только "включить" AUX.
Для этого я выпаял резистор R670 (страница 23 мануала). Ну или можно заменить R671 с 56 кОм на 10 кОм. Кроме того, если есть микросхема IC641, то её надо выпаять. Внезапно, да? У меня этой микросхемы не было, но люди пишут, что она не даёт включить AUX. После манипуляций с резистором в меню, кроме CD и TUNER, появился ещё и AUX. Но звука ещё нет. Теперь нужно впаять все отсутствующие детали по схеме, как указано на листе 19. Там рядом с микросхемой IC151 пунктиром обведена часть с обвязкой для AUX. Это следующие детали:
R156 - 680 Ом
R157 - 680 Ом
R162 - 1 кОм
R163 - 1 кОм
R251 - 22 кОм
R252 - 22 кОм
C156 - 1 мкФ
C157 - 1 мкФ
C162 - 1 мкФ
C163 - 1 мкФ
C253 - 0,1 мкФ
Теперь всё должно работать. Но перечисленные детали я куплю завтра, так что до конца не проверил ещё.
AUX, по идее, должен быть всегда выведен на колодку для подключения передней панели. Согласно схеме, это контакты 5 (R), 6 (GND) и 7 (L). Если у вас на панели нет входа AUX, то можно колхозить его на эти контакты.
