Работа над аппаратом закончена.
Теперь у меня есть источник качественного цифрового аудиосигнала. Выглядит он так:
Назову его Pioneer DEH-1420UB Digital.
Что он может?
Первое. Воспроизводить звук по цифре из всех источников (CD, USB, радио, AUX).
Второе. Регулировать громкость и баланс на цифровом выходе.
Сделаю акцент. На сегодня ни один автомобильный ресивер не обладает такими возможностями.
Я могу слушать аудио диски и WAV файлы без потери качества с регулировкой громкости.
Для чего всё это?
Для построения качественной музыкальной системы в автомобиле (можно и дома).
Как его подключать?
Вариант 1: Цифровой выход подключаем к внешнему блоку ЦАП, а ЦАП напрямую к усилителю. Отличный короткий аудиофильский тракт.
Вариант 2: Цифровой выход подключить к аудио процессору с цифровым входом. Это может быть Audison Bit One, Helix C-DSP, Alpine PXA-800, или любой другой процессор. При этом регулировать процессор будет необходимо только на этапе настройки аудиосистемы. При повседневной эксплуатации дополнительный регулятор не нужен.
Вариант 3: Использовать мой собственный аналого - цифровой процессор. Лично я так и сделаю.
Re: Pioneer DEH-1400UB как источник сигнала Hi-Fi аудиокомплекса?
Мне удалось встроить в микросхему программируемой логики генератор цифрового аудиосигнала S/PDIF. Сегодня проверял его работу по сравнению с выходом на микросхеме WM8804.

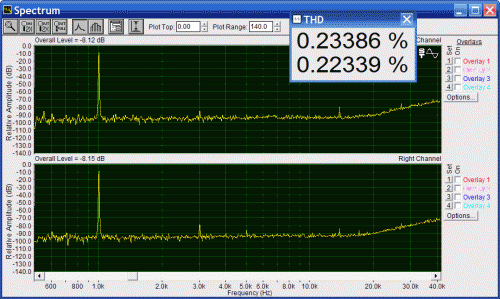

Для наглядности привожу графики измерений при установленной громкости -70дБ и увеличенной чувствительности входов звуковой карты.
Сигнал 1 кГц от образца - WM8804:
http://autozvuk.org/forum2/attachmen...1&d=1357796777
А это сигнал моего выхода:
http://autozvuk.org/forum2/attachmen...1&d=1357796777
Надо будет послушать. Если нет разницы - то в аппарате будет работать моя схема.
Re: Pioneer DEH-1400UB как источник сигнала Hi-Fi аудиокомплекса?
На выходных подключил адаптер к ещё одному пионеру. Подключать было не интересно: припаял и всё сразу заработало. :)
Заодно сфотографировал процесс установки и написал инструкцию по подключению. С фотографиями и подробными указаниями.
Re: Pioneer DEH-1400UB как источник сигнала Hi-Fi аудиокомплекса?
Garmin, как считаете, MVH/DEH-150 имеют такую же начинку как и MVH/DEH-1400UB? Я так понял 1400 уже старая модель, что из новодела подойдет для подобной переделки?
Re: Pioneer DEH-1500UB как источник сигнала Hi-Fi аудиокомплекса?
Мне удалось посмотреть на начинку Pioneer DEH-1500UB.
В модели 2013 года отсутствует отдельный ЦАП, есть только новый более сложный EVOL собственного изготовления, и центральный процессор.
Были опасения по поводу интегрирования ЦАП в процессор, тогда использование цифрового выхода было бы невозможно. Но анализ сигналов на ножках микросхемы EVOL меня обрадовал: ЦАП встроен в пионеровскую микросхему.
Вывод: встраивание блока цифрового выхода возможно и в новую линейку пионеров.
Важно: эта работа потребует отдельного проекта, и заниматься встраиванием блока в новые пионеры я буду только при наличии хотя бы трёх - четырёх заказов.
На закуску немного хорошей информации. В новых моделях Pioneer добавлена поддержка файлов WAV не только с частотой 44,1 кГц, но и с частотой 48 кГц, что меня радует.
Re: Pioneer DEH-1500UB как источник сигнала Hi-Fi аудиокомплекса?
Цитата:
Сообщение от
Garmin
Мне удалось посмотреть на начинку Pioneer DEH-1500UB.
Но анализ сигналов на ножках микросхемы EVOL меня обрадовал: ЦАП встроен в пионеровскую микросхему.
А там I2S между процессором и EVOL?
Re: Pioneer DEH-1500UB как источник сигнала Hi-Fi аудиокомплекса?
Цитата:
Сообщение от
elev А там I2S между процессором и EVOL?
Да, там I2S.
Re: Pioneer DEH-1400UB как источник сигнала Hi-Fi аудиокомплекса?
Илья доброго дня.
Проект жив еще.
На что ориентироваться на 1400-й или уже 1500-ю модель?
Что для приобретения необходимо?
Ответте в мою личку. Вам написать не получается.
Что то не так. В командировке, пишу удаленно.
Заранее большое спасибо!
---------- Сообщение добавлено 06.02.2013 в 11:43 ----------
Илья доброго дня.
Проект жив еще.
На что ориентироваться на 1400-й или уже 1500-ю модель?
Что для приобретения необходимо?
Ответте в мою личку. Вам написать не получается.
Что то не так. В командировке, пишу удаленно.
Заранее большое спасибо!
Re: Pioneer DEH-1400UB как источник сигнала Hi-Fi аудиокомплекса?
Ответил в личке.
Ориентироваться пока лучше на 1400, так как 1500 не занимался.
Re: Работа над аппаратом закончена.
Цитата:
Сообщение от
Garmin На сегодня ни один автомобильный ресивер не обладает такими возможностями.
Я могу слушать аудио диски и WAV файлы без потери качества с регулировкой громкости.
вроде бы моя штатка соответствует этому описанию :)
Цитата:
Сообщение от
Garmin Отличный короткий аудиофильский тракт.
это слово не подразумевает регулировку громкости в цифре. им нужен моторизированный альпс...:blush2:
