Range Rover Sport вопрос

Результат то самому охота получить :)
в моей машине уже след поколение железки. Как сниму свой и если оазис тот же, начну издевательства.

---------- Сообщение добавлено 27.10.2012 в 14:49 ----------

Вскрытие показало:
1 усилитель в жепе. очень похож на бмв TOP Hi Fi
2 МОСТ контроллер древний, есть даташит http://www.ic72.com/pdf_file/o/42701.pdf
3 ЦАП http://www.asahi-kasei.co.jp/akm/en/...k4359_f03e.pdf похоже отвечает за усиление для наушников
4.ЦАП 2 штуки http://www.cirrus.com/en/pubs/proDat.../CS4385_F2.pdf, от них запитаны hbd0412 - цифровые умзч

---------- Сообщение добавлено 27.10.2012 в 14:52 ----------

5 АЦП http://www.asahi-kasei.co.jp/akm/en/...k5359_f00e.pdf
6 Все кондеры WIMA :)

---------- Сообщение добавлено 27.10.2012 в 14:59 ----------

на плате усилителя также разведен usb порт

Вот собственно ножки оазиса отвечающие за данные и тактовые (замеры шли на радива)
RMCK 4 мастерклок 36,864MHz 768 Fs
SCK 14 битклок 12,288 MHz 64 Fs
FSY 13 frame sync 48kHz

SX0 9
SX1 36
SX2 10
SX3 12

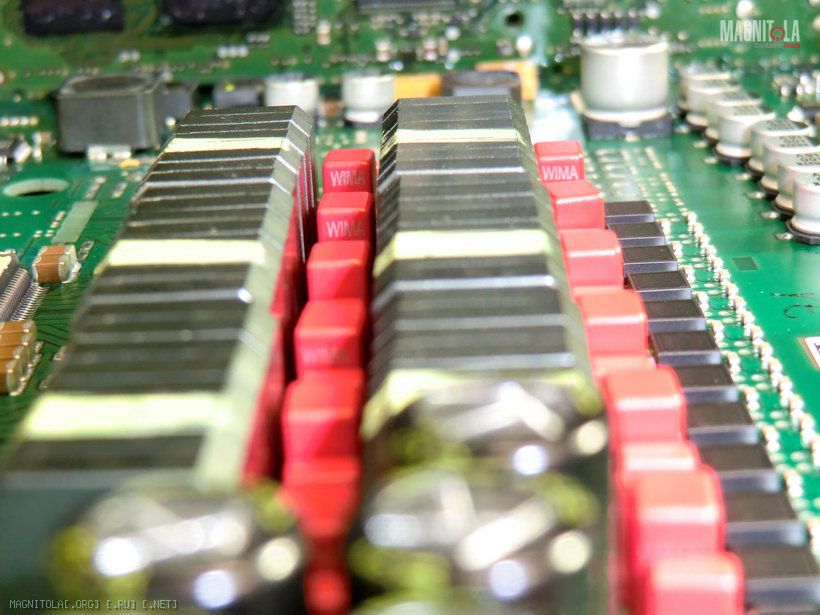

усилитель inside

Вложение 296088

http://www.audiocircle.com/index.php?topic=53675.0

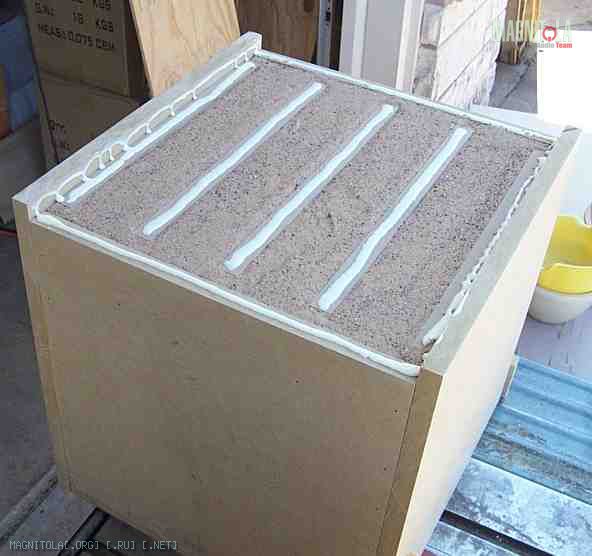

Вот думаю, может так же сваять корпус саба - жесткость и масса будет обеспечена зызызы

Сильно:)

Там бы заднюю стенку укрепить, а то про неё забыли.

разве?
Вложение 296602

Цитата:

---

Сообщение от andr_l

разве?

---

Конечно.
Все стенки двойные, даже через прокладки. Боковые дополнительно усилены ребрами жёсткости. Но на задней стенке рёбер нет. Если делать, то по максимуму. Я бы и там поставил рёбра жёсткости. Вообще-то против изгибных деформаций лучше подходжит конфигурация типа "дуговая ферма". Как пролёт моста. Наибольшая высота ребра жёсткости должна быть в центре, а не по краю. Я бы сделал именно так.

Цитата:

---

Сообщение от Garmin

Но на задней стенке рёбер нет.

---

задняя двойная;)

Цитата:

---

Сообщение от Garmin

Я бы сделал именно так.

---

и на слух слышате этот изврат? В машине? где сама машина ходуном вся ходит?
P.S. Этот рисунок я так, для стеба выложил ;)

Цитата:

---

Сообщение от andr_l

P.S. Этот рисунок я так, для стеба выложил

---

Как я вас понимаю. :)
Что с усилителем, продвигается процесс?
Хотелось бы получить АЧХ и Кг на выходе ЦАП.
Хорошо, что нашли данные на ножках, это не всегда бывает.
