Цифра из адаптера BMW iPod

Решил изучить штатный комплект дооснащения iPod для BMW и попробовать найти из него цифровой аудиосигнал для подачи на отдельный звуковой процессор.
Выкладываю фото адаптера и снаружи и внутри.

Что найдено в нем из микросхем, см. во вложениях.http://magnitola.org/attachment/4/5/8/9/263682.thumbhttp://magnitola.org/attachment/4/5/8/9/263684.thumbhttp://magnitola.org/attachment/4/5/8/9/263686.thumbhttp://magnitola.org/attachment/4/5/8/9/263688.thumb

Контакты разъема, идущий к iPod-у, имеют следующие обозначения:
IDENTIFY
TxD
D. GND
RxD
DETECT
3.3 V
Rch
CHARGE
DET
Lch
A.GND
Два контакта не помечены

TxD, D. GND и RxD - это управление I2C или RS-232 ?
Rch, Lch и A.GND - это аналоговое аудио
DET - не знаю для чего, остальные - вроде понятно.

Занятно выглядят контакты разъема MOST:
Вложение 312182
Контакты:
BATT
RX
STATUS
VDD
RGAIN
VDD
TX

Посмотрел распиновку разъема iPod, видимо в адаптер сигнал заходит через аналог, а затем передается в MOST через имеющийся АЦП.

Но! На разъеме есть FireWire. Его можно конвертировать в S/PDIF с помощью "звуковых плат" со входом FireWire и на оптику Toslink, например:
M-Audio FireWire 410, на Яндекс-Маркете за 14 000 р., на eBay за $120!

С коаксиальным S/PDIF, но без оптики есть M-Audio ProFire 610 за 10 000 р. в России (и на eBay за $230), еще дешевле Phonic Firefly 302 Plus за 6000 р. (и на Яндекс-Маркете за 4300 р.)

Есть и другие профессиональные устройства: TC Electronic Konnekt 8 (на eBay за $200), Focusrite Saffire LE и Pro 26 i/o. Вот тема про конвертеры на зарубежном форуме: Firewire-to- S/PDIF converter

Интересно, а на этом FireWire точно есть звук? Никто не поддержит мою идею?

управление по уарту, а скажите, при воткнутом айходе возможно переключить сигнал например на внешний airport? если да, то берем точку доступа airport express + spdif-to-i2s и врубаем его вместо PCM1801U, тогда у вас и управление будет штатным и цифра более менее нормальной, второй вариант (после проверки идет ли действительно цифра по HDMI + осталось управление, что вряд ли) - тогда эпловская приблуда Apple 30-pin Digital AV Adapter + HDMI-to-spdif адаптер + + spdif-to-i2s и врубаем его вместо PCM1801U

Цитата:

---

Сообщение от andr_l

управление по уарту, а скажите, при воткнутом айходе возможно переключить сигнал например на внешний airport?

---

Я адаптер еще не подключал, надо еще купить iPod... :)

Цитата:

---

Сообщение от andr_l

второй вариант (после проверки идет ли действительно цифра по HDMI + осталось управление, что вряд ли) - тогда эпловская приблудас + HDMI-to-spdif адаптер + + spdif-to-i2s и врубаем его вместо PCM1801U

---

Мне не надо вместо PCM1801U (пускать цифру по MOST), я хочу вывести S/PDIF и подать на 701-й проц. Т. е. будет достаточно Apple 30-pin Digital AV Adapter + HDMI-to-spdif адаптер.
Вот здесь написано "The Apple Digital AV Adapter routes digital audio to screens that support it. (приблуда преобразует цифровой звук на дисплеи, которые это поддерживают)". Я так понимаю, звук там должен быть

Вот такая картина складывается:

Вложение 319328

Кстати, насчет преобразователей HDMI-to-S/PDIF - нашел только такой вариант: HDMI Audio To Optical Toslink + Stereo RCA Decoder (eBay)
Неужели не бывает ничего попроще и в России? В Аудиомании, например, нету. Он звук кстати не засрёт мне?

это будет работать только если управление по юсб, короче надо просто купить Apple 30-pin Digital AV Adapter и проверить - будет ли управление работать или нет, только после этого имеет смысл дальше двигаться.

Цитата:

---

Сообщение от andr_l

это будет работать только если управление по юсб, короче надо просто купить Apple 30-pin Digital AV Adapter и проверить - будет ли управление работать или нет, только после этого имеет смысл дальше двигаться.

---

В разъеме на плате адаптера, идущего на iPod, нет контактов USB Data+/Data-, так что управление наверняка по UART/RS-232. Надо купить на днях Apple 30-pin Digital AV Adapter...

Цитата:

---

Сообщение от andr_l

это будет работать только если управление по юсб, короче надо просто купить Apple 30-pin Digital AV Adapter и проверить - будет ли управление работать или нет, только после этого имеет смысл дальше двигаться.

---

Купил вчера этот адаптер! Я так понимаю, ты предлагаешь попробовать iPod через адаптер в машине: будет ли работать управление?

да, если будет, то тогда покупать адаптер HDMI-to-spdif

Цитата:

---

Сообщение от andr_l

да, если будет, то тогда покупать адаптер HDMI-to-spdif

---

Прикупил еще и iPod, буду испытывать... С НАСТУПАЮЩИМ ВСЕХ!!!!!!!!!!!!

Итак, отгремели новогодние праздники... В выходные я подключил оригинальный адаптер iPod к своей BMW, без HDMI-адаптера мой iPod Classic работает, а с ним - нет. Видимо сигналы управления UART (TxD, RxD) не проведены с одного разъема на другой. Придется разбирать, хотя жалко ломать такой красавец, ну что ж поделаешь... :)

Цитата:

---

Сообщение от WWWolf

Видимо сигналы управления UART (TxD, RxD) не проведены с одного разъема на другой.

---

уарт не передается, только USB

Так вроде в Классике на разъеме цифры нет, или есть?

что вы понимаете под цифрой?

Цитата:

---

Сообщение от andr_l

что вы понимаете под цифрой?

---

помнится писалось на блюзе в теме, что используя приблуды цифру снять нельзя, только аналог.
Или есть способы?

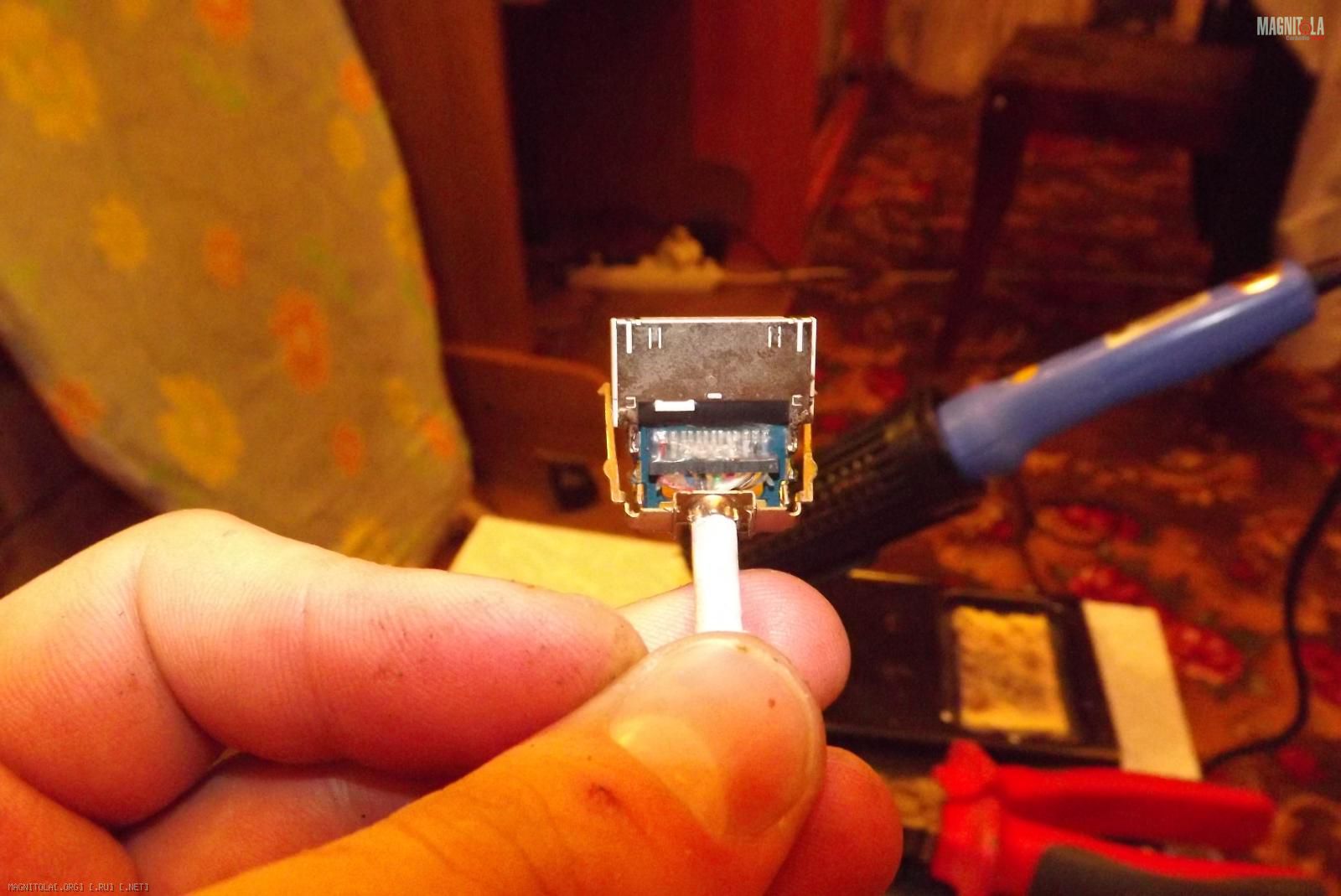

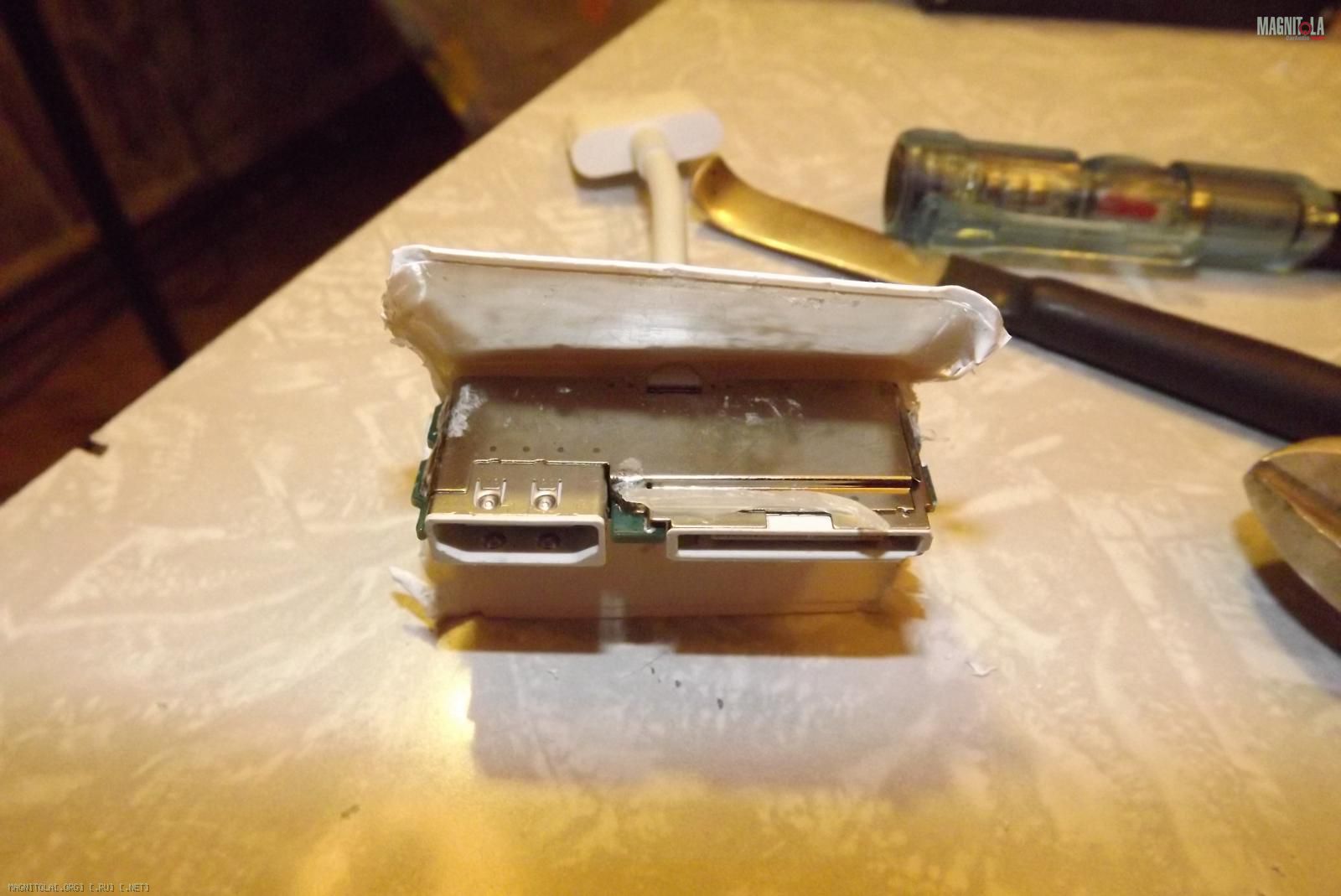

Зверски разобрал адаптер. Все было на клею и экранировано на пайке, явно не предназначено для ремонта. Такого мелкого монтажа мой паяльник еще не видел, а на фен никак не разорюсь :) Как и на осциллограф...

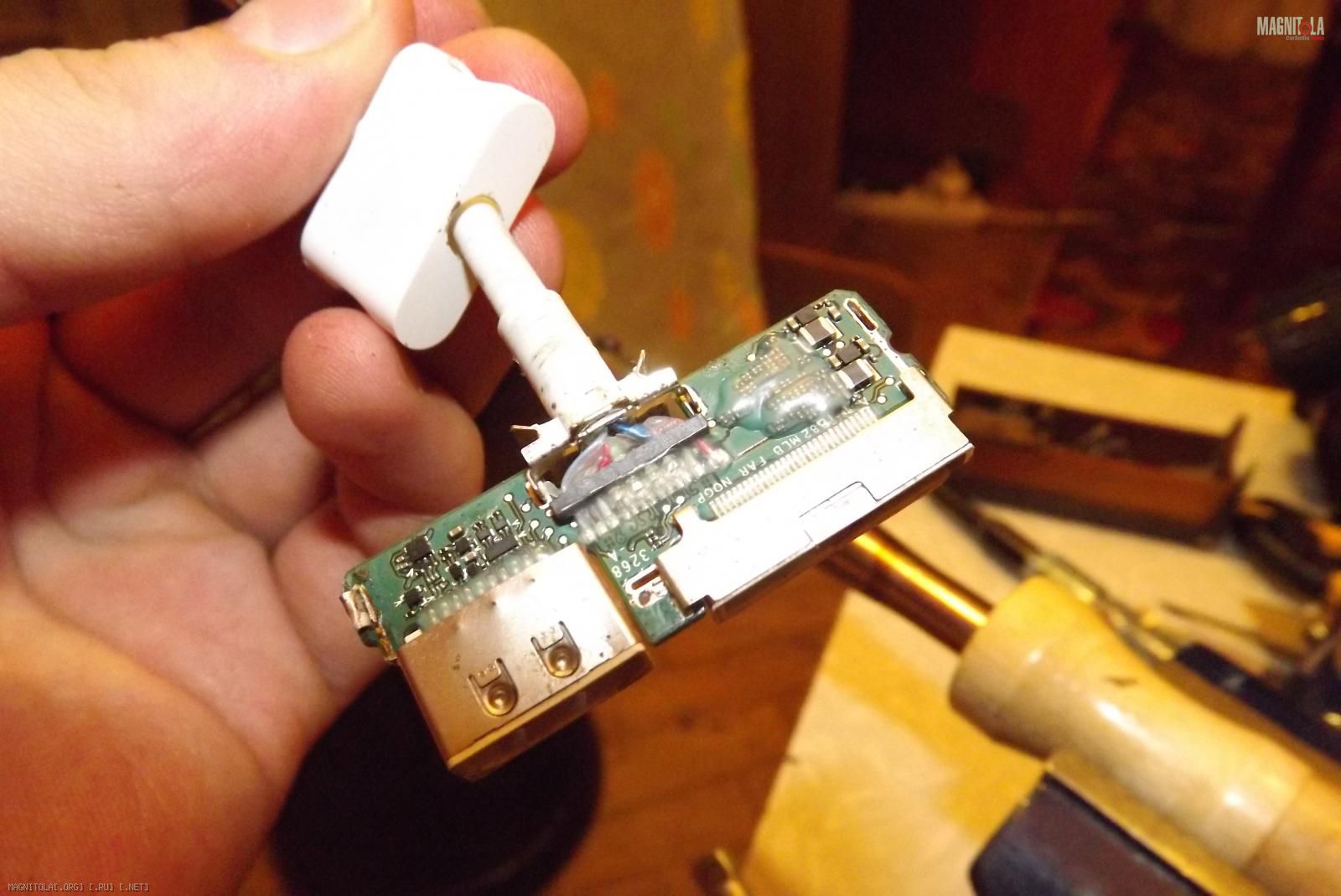

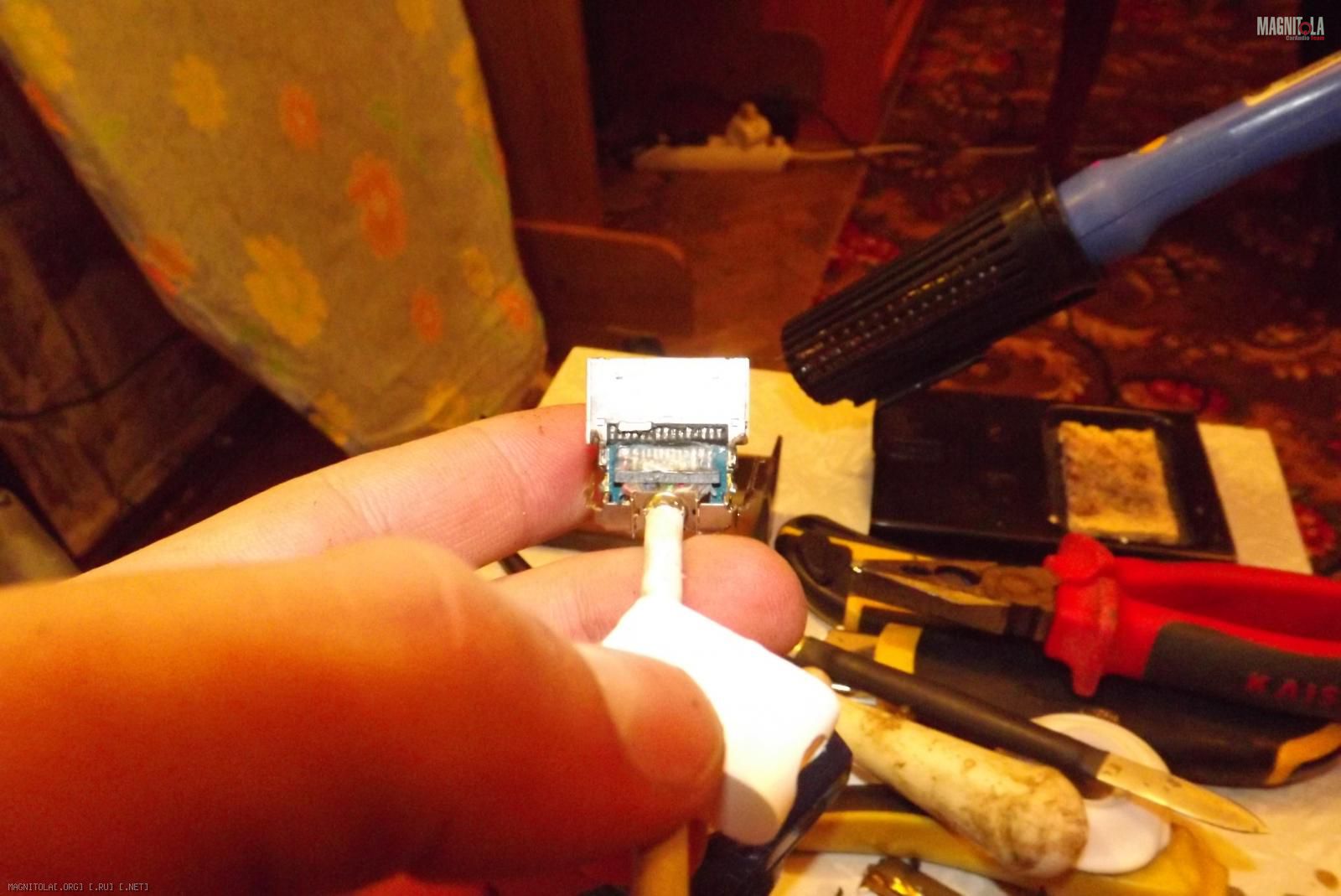

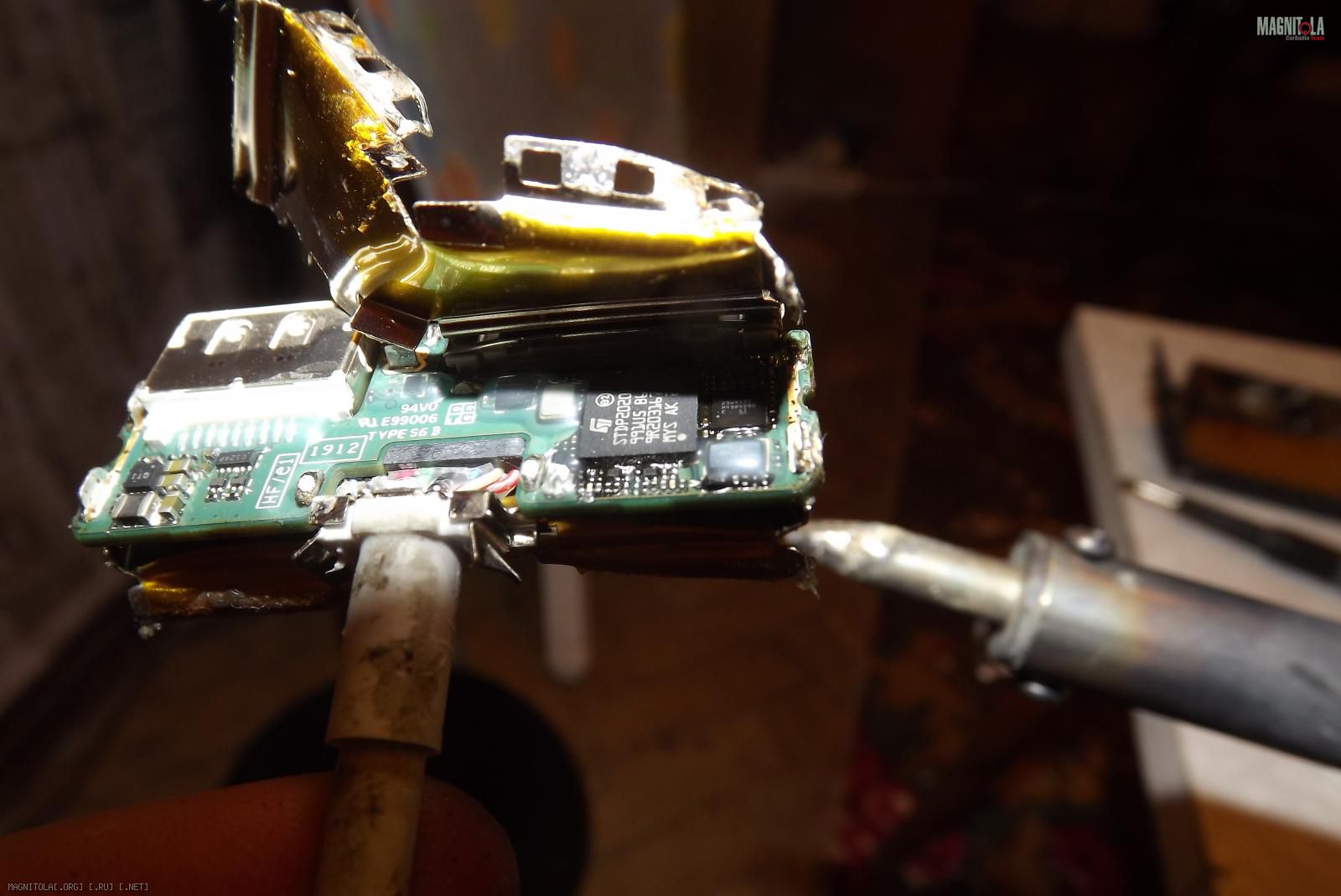

Вложение 327188Вложение 327190Вложение 327192Вложение 327194Вложение 327196Вложение 327198Вложение 327200Вложение 327202

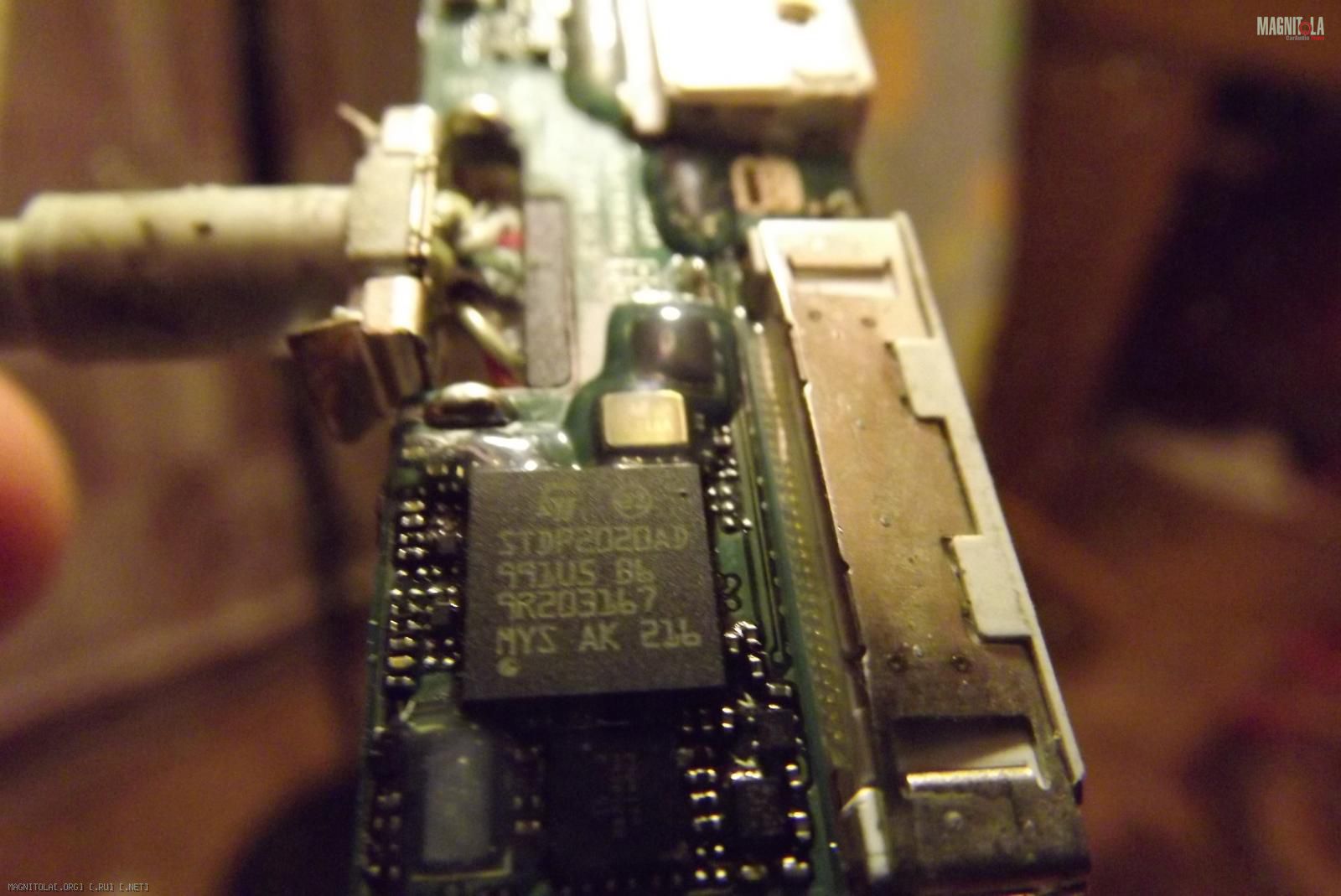

Не могу найти datasheet на квадратную микруху STDP2020AD даже на сайте ST Microelectronics.

Кидать напрямую USB и UART буду завтра, сегодня уже сил нет...

Цитата:

---

Сообщение от DM101

помнится писалось на блюзе в теме, что используя приблуды цифру снять нельзя, только аналог.
Или есть способы?

---

По нашим ощущениям пюре снимает цифру. Мы про это писали на блюзе.

при использ pure i-20 теряется штатное управление, чего добивается автор

есл управление идет по USB - не теряется...

Цитата:

---

Сообщение от andr_l

есл управление идет по USB - не теряется...

---

Не понял, не теряется я каком случае? Как использовался при этом Pure i20?

Еще не понимаю, почему нет описания на STDP2020AD на сайте ST Microelectronics? Это что, эксклюзивная секретная микросхема для Apple? Напоминает микрухи и другие многополюсники без названия от советской военной электроники.

Цитата:

---

Сообщение от andr_l

есл управление идет по USB - не теряется...

---

т.е. должен быть какой то кабелек хитрый, который соединяет пуре и голову по юсб?

###. До чего отдых доводит. :)) с пюрей в лоб теряется. Была идя сделать USB хаб но забил за ненадобностью.

Эксперимент по киданию USB напрямую закончился неудачей в виде "ноль эмоций", ничего не изменилось. Такое впечатление, что из 30 контактов в разъеме задействовано только 4: 29 - GND, 27 - USB, 25 - USB, 23 - +5V. Связей с другими контактами разглядеть не смог. Провод использовал намоточный эмалированный диаметром 0,2.

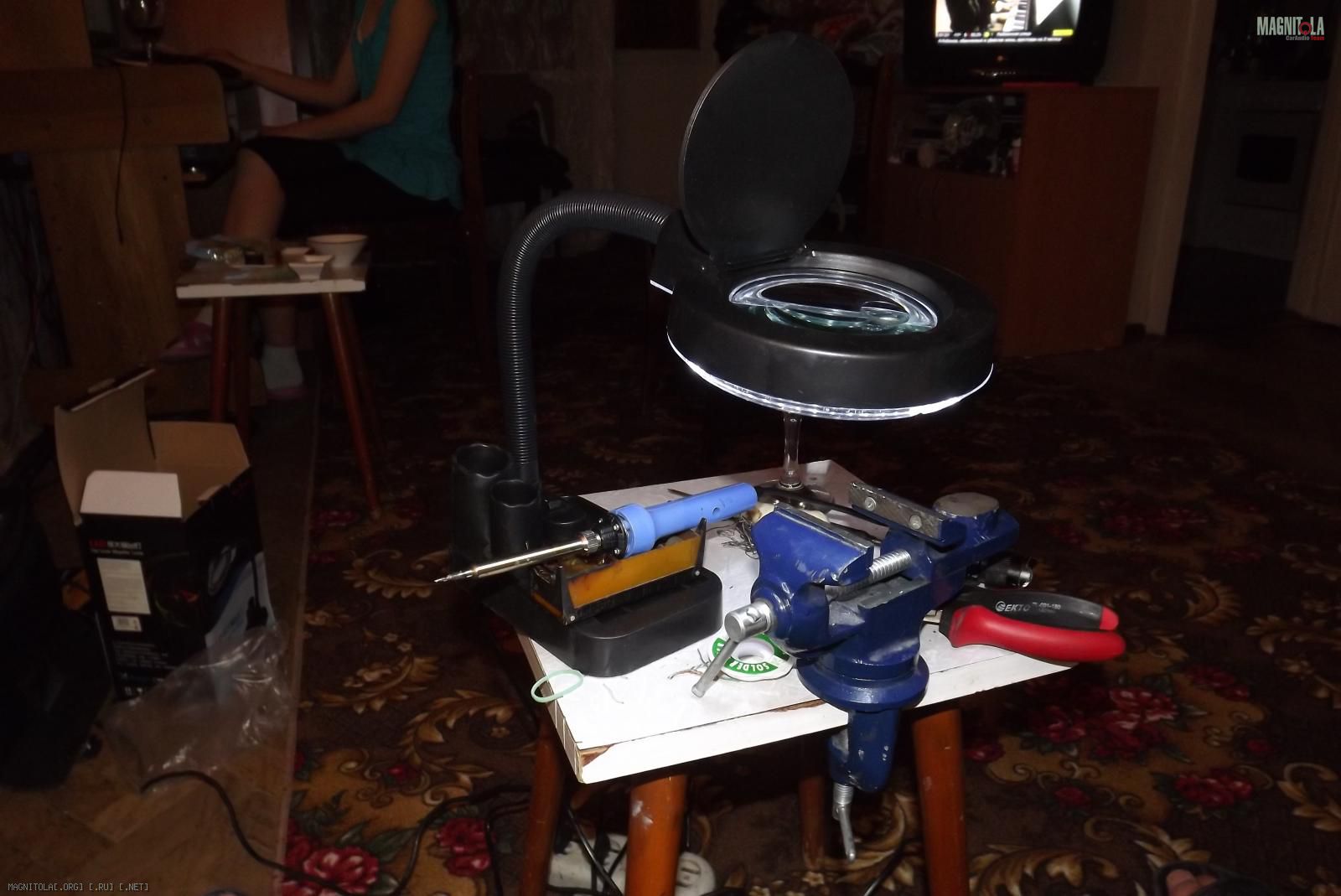

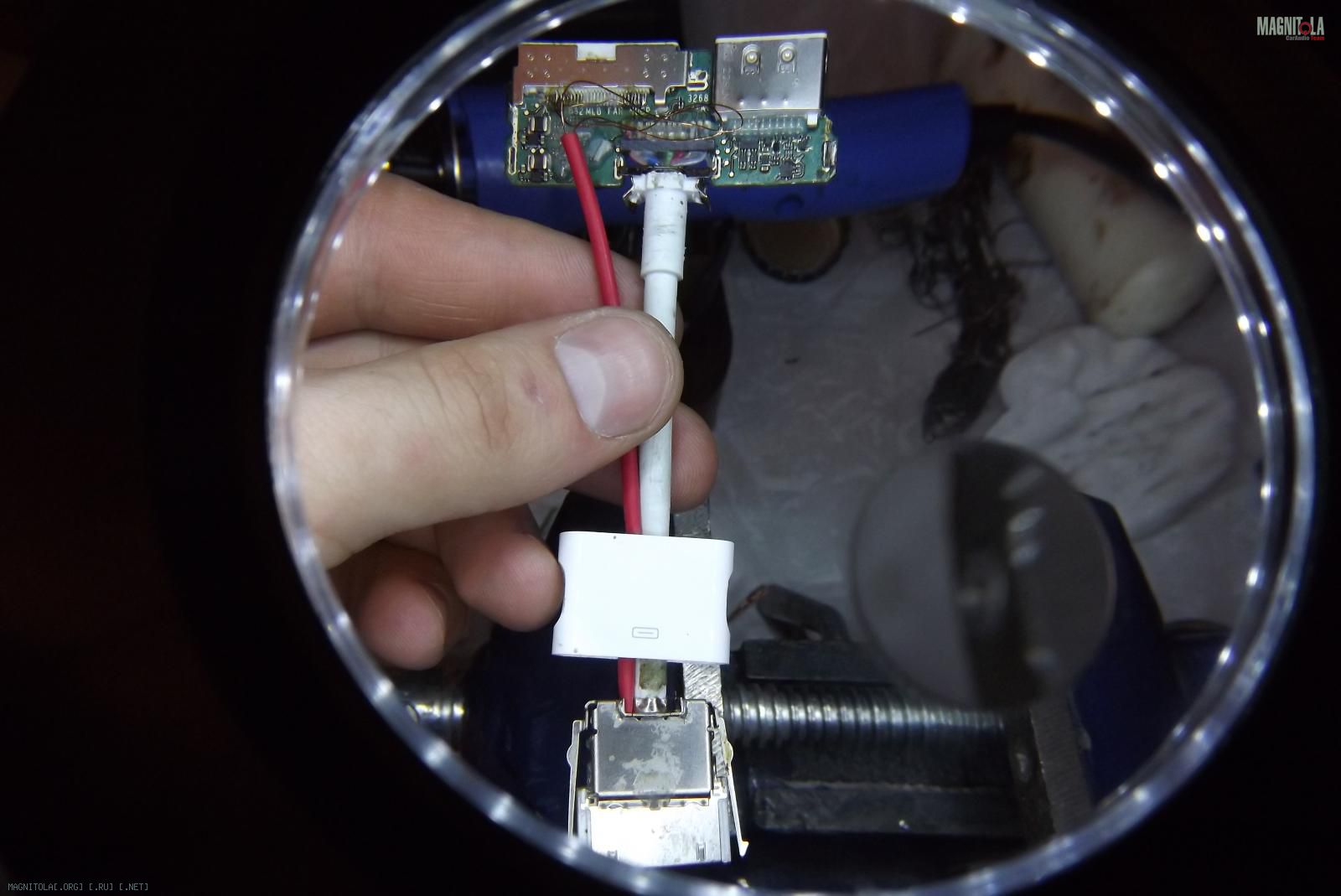

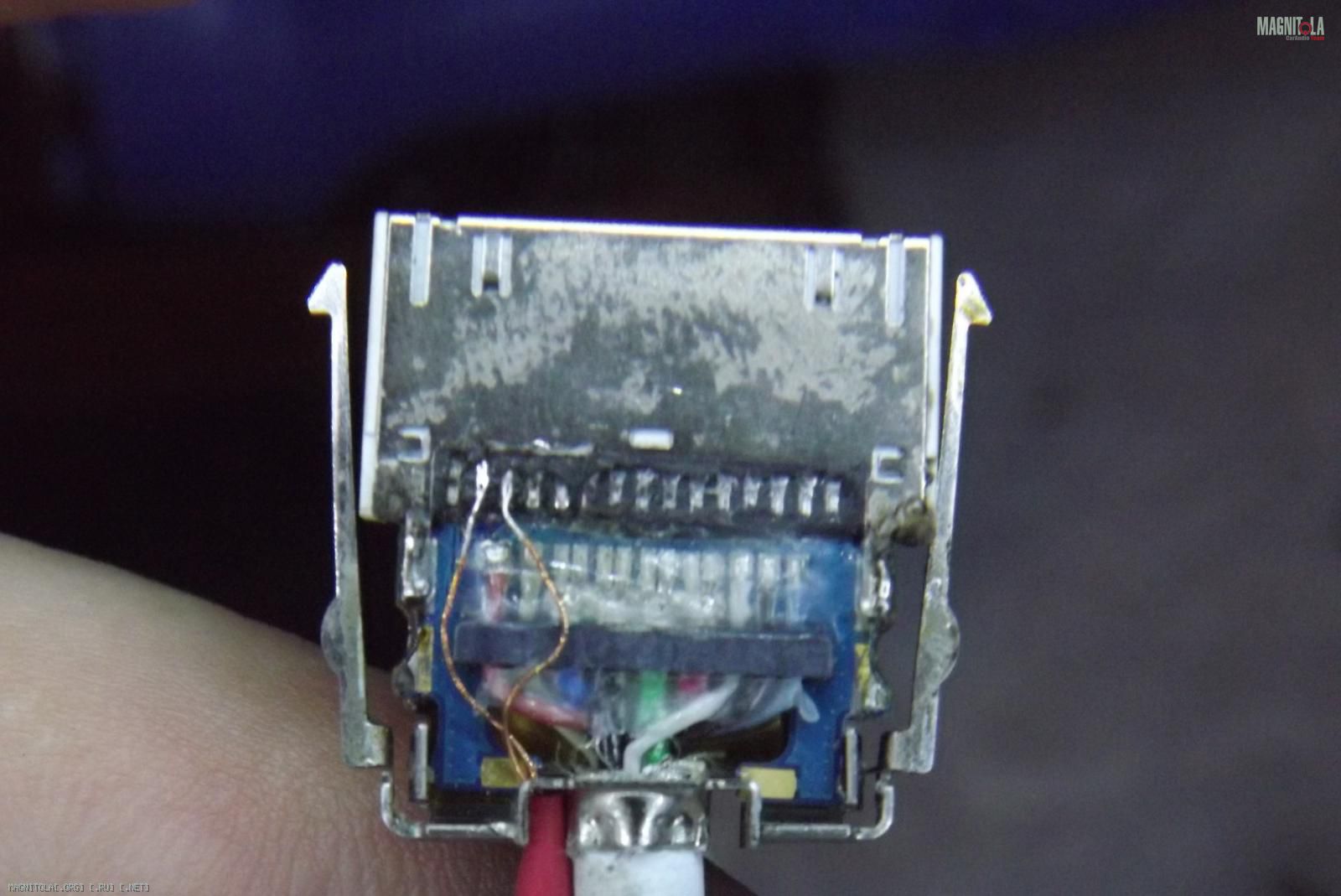

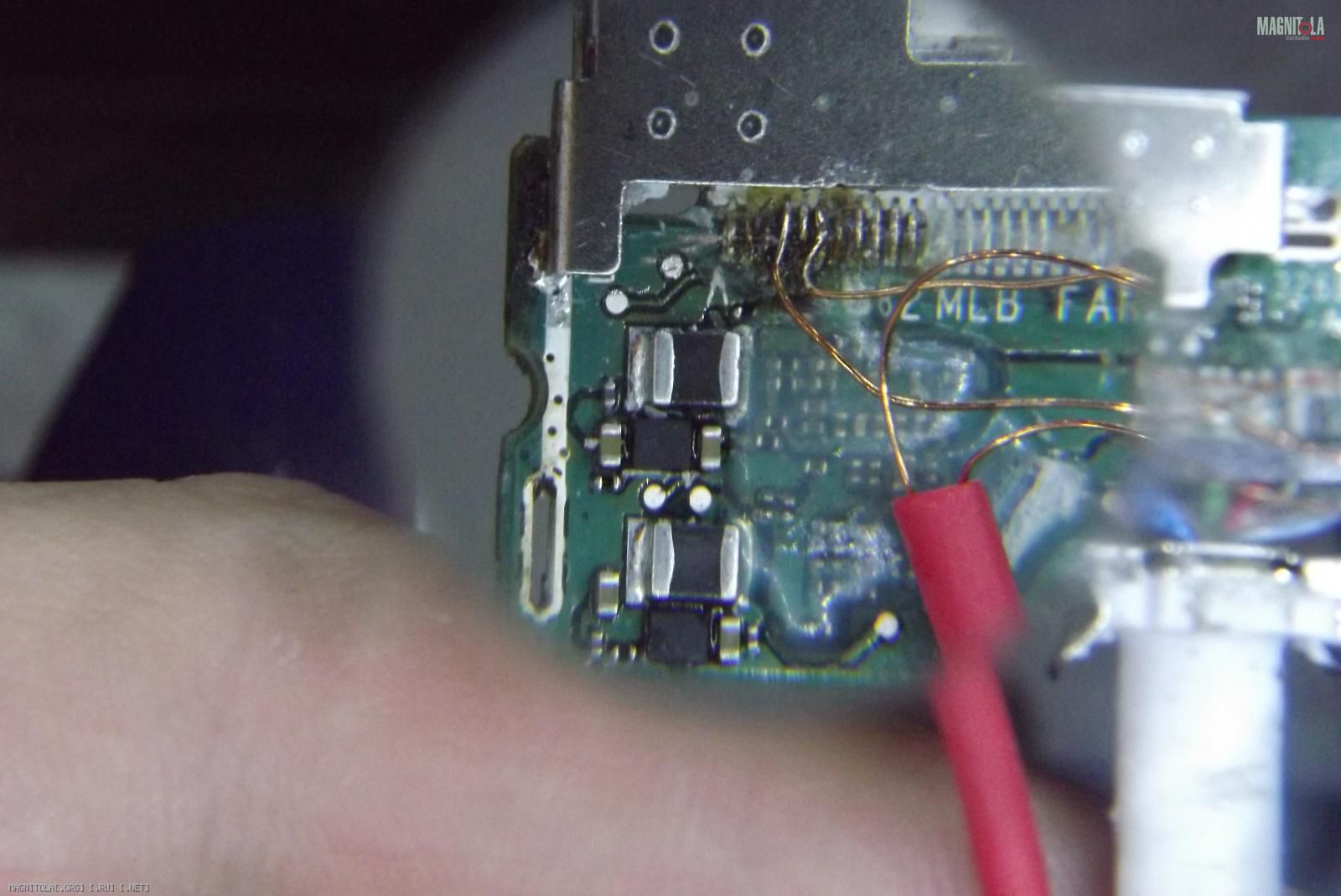

Теперь думаю освободить контакты USB, идущие на адаптер BMW iPod от цепи переходника. Вот фото через новокупленную лупу (извиняюсь за выражение) и самой лупы, всем советую, 350 Р.
Вложение 328688Вложение 328690Вложение 328692Вложение 328694

Цитата:

---

Сообщение от WWWolf

Теперь думаю освободить контакты USB, идущие на адаптер BMW iPod от цепи переходника.

---

Тоже ноль эмоций, вот теперь точно странно. Попробую кинуть еще и UART (TxD, RxD)...

Кстати, нашел более дешевый конвертер HDMI в S/PDIF: ViewHD Premium HDMI to HDMI + SPDIF + RCA L / R Audio Extractor | Converter

---------- Сообщение добавлено 16.01.2013 в 12:36 ----------

Цитата:

---

Сообщение от WWWolf

Тоже ноль эмоций, вот теперь точно странно. Попробую кинуть еще и UART (TxD, RxD)...

---

Тоже ноль эмоций. Кто как думает, в чем еще может быть засада? На выход адаптера HDMI, который идет на штатный адаптер BMW iPod, изначально подавалось только USB и +5V, а я кинул его напрямую, минуя цепи адаптера, плюс добавил RxD, Txd, итого 4 провода. iPod кстати заряжается.

Не удалось еще победить эту связку??

Цитата:

---

Сообщение от SemencovS8

Не удалось еще победить эту связку??

---

Пока нет, но я давно не занимался, времени нет.

Ну Вы уж держите в курсе как займетесь!)

Цитата:

---

Сообщение от SemencovS8

Ну Вы уж держите в курсе как займетесь!)

---

Обязательно

Цитата:

---

Сообщение от DM101

Так вроде в Классике на разъеме цифры нет, или есть?

---

В классике hdmi нет вообще-то. Есть в айподе тач и айфоне, начиная с 4 поколения... В мануале к адаптеру ведь прописано.
Поздно отвечаю. Но для информации.

Цитата:

---

Сообщение от Virtuoz

В классике hdmi нет вообще-то. Есть в айподе тач и айфоне, начиная с 4 поколения... В мануале к адаптеру ведь прописано.
Поздно отвечаю. Но для информации.

---

А цифровой звук точно идет через HDMI? А может по USB?
Могу купить iPod Touch, главное чтобы смысл был...

У меня на данный момент после многочисленных перепаек сверхмелких проводов проблема в том, что потерялось управление iPod-ом с помощью адаптера BMW, а точнее адаптер BMW не определяет iPod, на нем не появляется картинка "BMW", а iDrive не видит виртуальный чейнджер.

Уваждаемый Virtuoz, ты делал себе то же самое? Может подскажешь, какие напряжения точно нужны iPod-у для перехода в режим "BMW" и какие сопротивления на контакте 21.

Цитата:

---

Сообщение от WWWolf

А цифровой звук точно идет через HDMI? А может по USB?
Могу купить iPod Touch, главное чтобы смысл был...

У меня на данный момент после многочисленных перепаек сверхмелких проводов проблема в том, что потерялось управление iPod-ом с помощью адаптера BMW, а точнее адаптер BMW не определяет iPod, на нем не появляется картинка "BMW", а iDrive не видит виртуальный чейнджер.

Уваждаемый Virtuoz, ты делал себе то же самое? Может подскажешь, какие напряжения точно нужны iPod-у для перехода в режим "BMW" и какие сопротивления на контакте 21.

---

Да это уже сто раз все обсуждалось на блюзе. Для начала я бы попробовал hdmi конвертер. Он вроде бы у вас есть. Какие айподы или Айфоны подключать я уже сказал, можно и айпад попробовать. Разницы нет. Не обязвтельно ведь покупать. Поспросите на пробу у кого-нибудь айфон
4 или 4с. Я думаю это самый безболезненный вариант. Если не пойдет, то тогда конечно надо думать как pure сростить, это я не пробовал, но этот вариант лучше на мой взгляд. А классик с конвертером работать не будет, но зато работает с pure i20. Лучше в личку пишите

Извините что влезаю, у меня мысль сделать что то подобное в Мерседес. Поизучав матчасть, выяснил что у Мерседес помимо подобного блока, который называется Медиаинтерфейс есть еще Медиаинтерфейс плюс, который позволяет подсоединять и управлять Apple устройствами по блютуз. Суть идеи в том чтобы управлять например iPhone по блютуз, а цифру с него с помощью докстанции или Крамера пустить на проц.

выдернули в итоге цифру?

а вариант-раскодировать из цифры в аналог pure i-20 и опять же пустить в штатный бээмвешный адаптер?
все таки аналог из pure i-20 будет лучше чем в яблочном девайсе.
возможен такой вариант без потери штатного управления?

еще вариант-с Mulf 2 hi не лучше?вроде там какой то лось формат идет

Цитата:

---

Сообщение от 68wolf

а вариант-раскодировать из цифры в аналог

---

Тут все за обратное бьются))) Чтобы без лишних ЦАП-АЦП на цифровой вход проца подать...

Цитата:

---

Сообщение от fox proteus

Тут все за обратное бьются))) Чтобы без лишних ЦАП-АЦП на цифровой вход проца подать...

---

не,ну возможен вариант хотя бы хороший аналог пустить?вчера сравнивал диск с яблоком.заметно.

Подпишусь
Тач или четвертый робит?

Спасибо за подписку, но я пока не оправдал ваших надежд. Все никак руки не дойдут у меня до того, чтобы продолжить это дело. Но я еще не сдался!

Цитата:

---

Сообщение от WWWolf

Но я еще не сдался!

---

ну хоть это радует

ну что там,ни каких новостей?
