Есть усилитель cadence xa125.4 у него ФНЧ 40 - 150 Гц, нужно в оной паре каналов сделать ФНЧ до 500Гц.
Понимаю что нужно заменить конденсаторы или резисторы в цепи ФНЧ осталось узнать на какие номиналы менять ?
Подскажите мне кто в этом разбирается, надеюсь можно обойтись без замены переменного резистора?
Собственно ни чего особо сложного в задаче нет, нужно пересчитать номиналы конденсаторов и возможно резисторов, ПО бесплатное в инете для этого есть, НО для начала нужно иметь либо сервис мануал к девайсу или просто схему, если нет, то начинать с срисовывания нужной части схемы с платы.Цитата:
Сообщение от pavlovuv
Про ПО знаю недавно делал активный фильтр, но с ноля делать проще а схему не получается срисовать.
Чисто гипотетически думаю нужно конденсаторы уменьшить а резисторы увеличить ?
Нашел что 2A154J это 0.15uf только не пойму 0.15uf это микро или пико фарады ?
Еще вопрос если поставлю обычную керамику вместо пленки думаю не сильно заметно будет ?
:), маркировка 154 это 0,15мкф, т.е. к примеру 104 это 0.1мкф, 103 это 0,01мкф, 102 это 0.001мкф или те же 1000пкф если так проще.Цитата:
Сообщение от pavlovuv
Резисторы тоже уменьшить.А проще родной фильтр обойти и подключить через самодельный.Цитата:
Сообщение от pavlovuv
Цитата:
Сообщение от FFZ
Нашел только меня сбила с мысли 0.15uf оказалось это 0.15µF то есть микро
Емкость конденсатора Код ( EIA ) 100pF = 0.1nF = 0.0001µF 101 1000pF = 1nF = 0.001µF 102 10000pF = 10nF = 0.01µF 103 100000pF = 100nF = 0.1µF 104 1000nF = 1µF 105
---------- Сообщение добавлено 10.01.2013 в 12:39 ----------
думаю что в этом случае не проще, если есть уже плата с разводкой, зачем заново велосипед изобретатьЦитата:
Сообщение от Флекс 71**
Вложение 327374
Вот вроде срисовал, получается и впрямь кроме конденсаторов нечего менять ?
Что-то я совсем запутался, у меня на схеме нечто странное между 1м и 2м порядком
вот так должен выглядеть первого Вложение 327380
а вот так вторгоВложение 327382
получается у меня не хватает С2 судя по второй схеме?
да не, 99,99999% в усилке как минимум второй порядок, просто кондёры не все нашёл на плате.Цитата:
Сообщение от pavlovuv
Точняк вот что значит свежий не замылиный взгляд, сейчас опять глянул на фотку и сразу их нашел.Цитата:
Сообщение от FFZ
вот-бы кто еще номинал новых деталек подсказал.
Тебе надо изменить со 150 на 500Гц? Тогда уменьшай все конденсаторы в 3,33 раза. Можно в 3 или в 4 раза, но все на одинаковую величину.
Вот спасибо !
вместо 154 ставлю 473 или 683
а вместо 333 ставлю 103 или 153
Нет. Я же сказал - на одинаковую величину.
150нФ / 47 нФ = 3.19
33нФ / 10 нФ = 3.33
Поэтому вместо 33нФ нужно ставить 33/3.19 = 10.3 нФ из двух конденсаторов 10нФ и 330пФ параллельно.
Но это если нужна большая точность настройки ?Цитата:
Сообщение от Garmin
В чем я потеряю если не найду нужных емкостей.
Просто как сейчас помню в магазине почти нет пленочных к73 в наличии только керамика и то не всех емкостей.
;) Если не важен результат, зачем вообще этим заниматься?
По поводу фильтров, почитайте учебную литературу, а также программы Filter Solutions 12 и FilterWiz вам в помощь.
Результат конечно важен, ради этого и делаю.
Литературы почитал только теперь полная каша в голове, почти везде в расчетах получается С1 больше С2 в 1,5-2раза
у меня получается в 4,5 раза этот момент очень смутил и сбил с толку.
Программы пробовал filtr2nd и FilterLab.
Если не соблюдать отношение емкостей конденсаторов чем это грозит, предполагаю что точностью частоты ?
Мне не принципиально 500Гц вообще нужно 300 обрезать мидбас сверху на слух думаю все равно не услышу срез на 300-350 выставлен ?
Еще во всех программах нужно задать R а у меня он переменный от 0 до 50кОм
---------- Сообщение добавлено 11.01.2013 в 11:58 ----------
Купил К73-17 47нФ и 10нФ на 63В не было пришлось взять на 630В по габаритам вроде такие-же как стоят сейчас.
после выходных поставлю отпишусь что и как.
Ну вот нашел время и сделал задуманное.

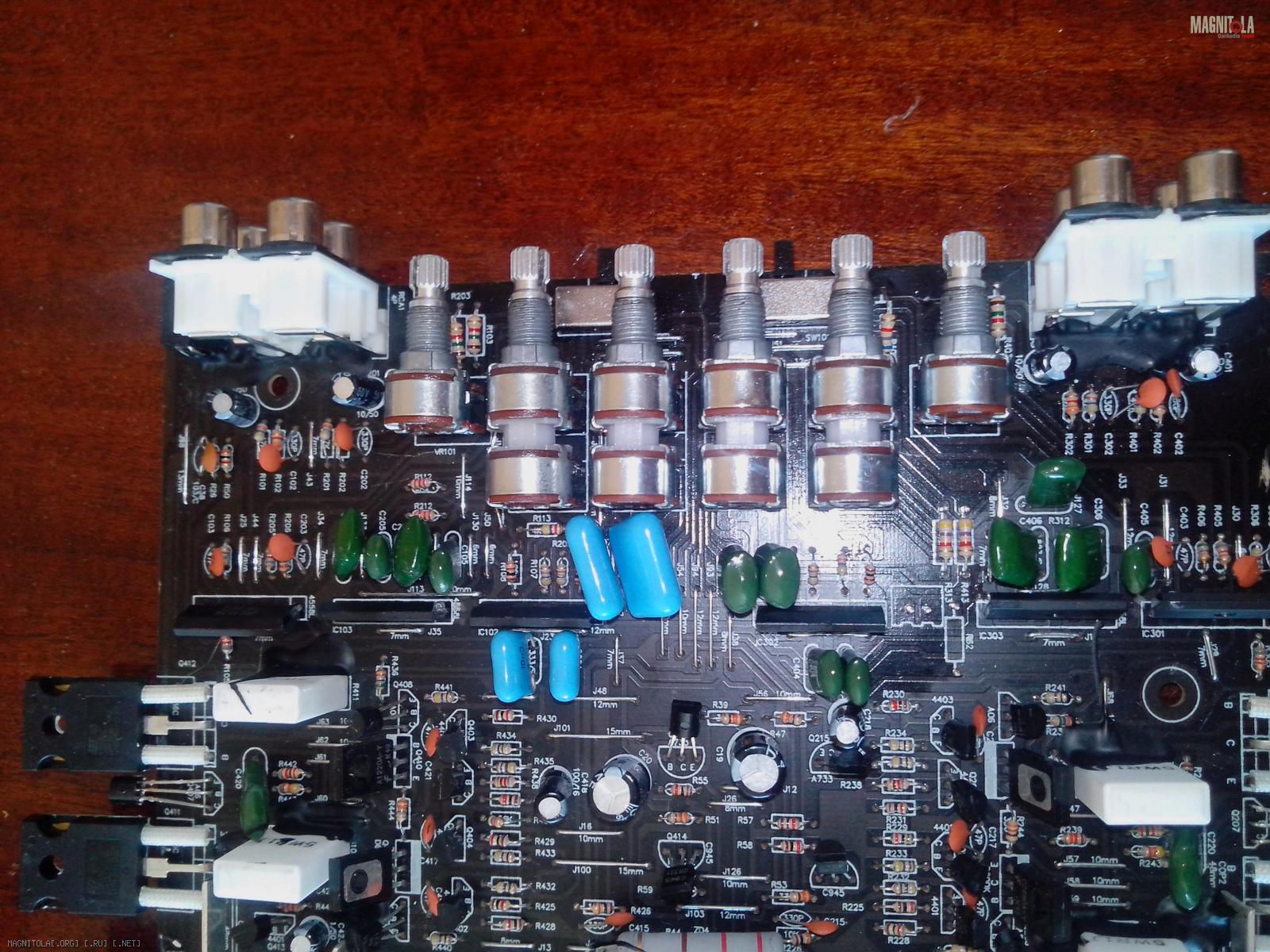

Вложение 329346
В процессе дела очень не понравились мне вот эти детали

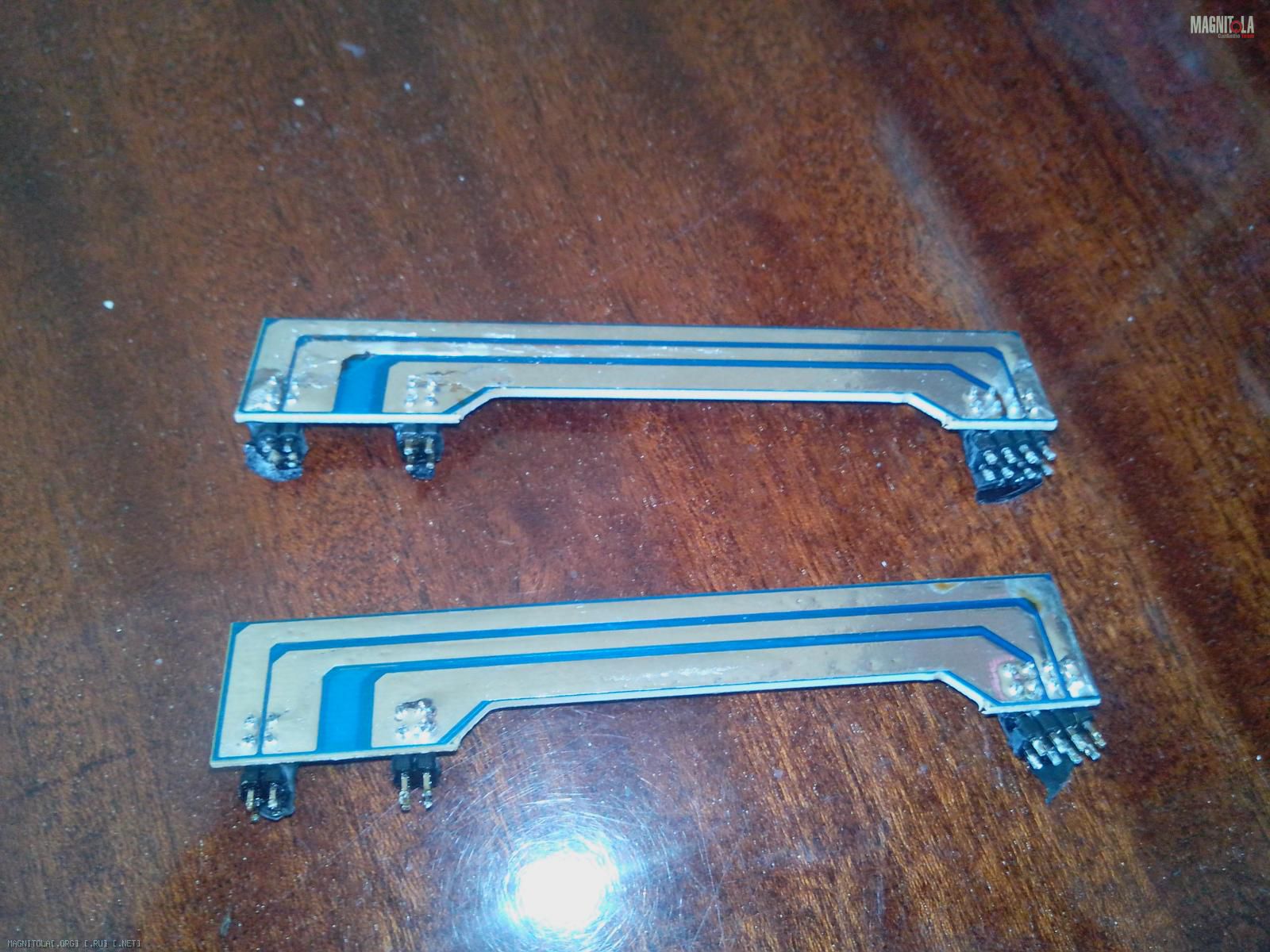

Вложение 329348
решил ампутировать их и теперь с обратной стороны плата выглядит так

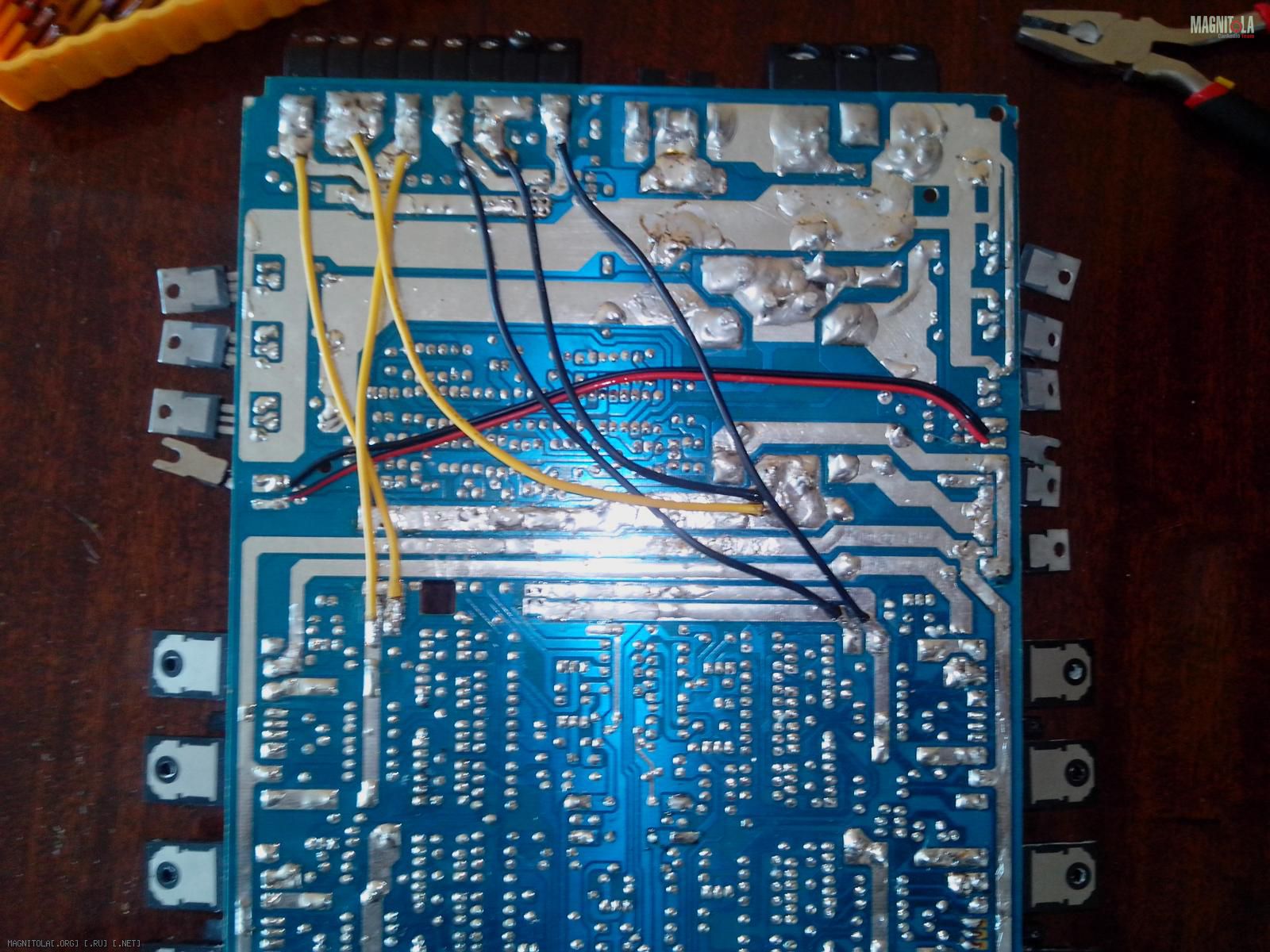

Вложение 329350
на лицевой стороне на освободившееся место от этих мостиков поставил конденсатор 10000мкФ 35В

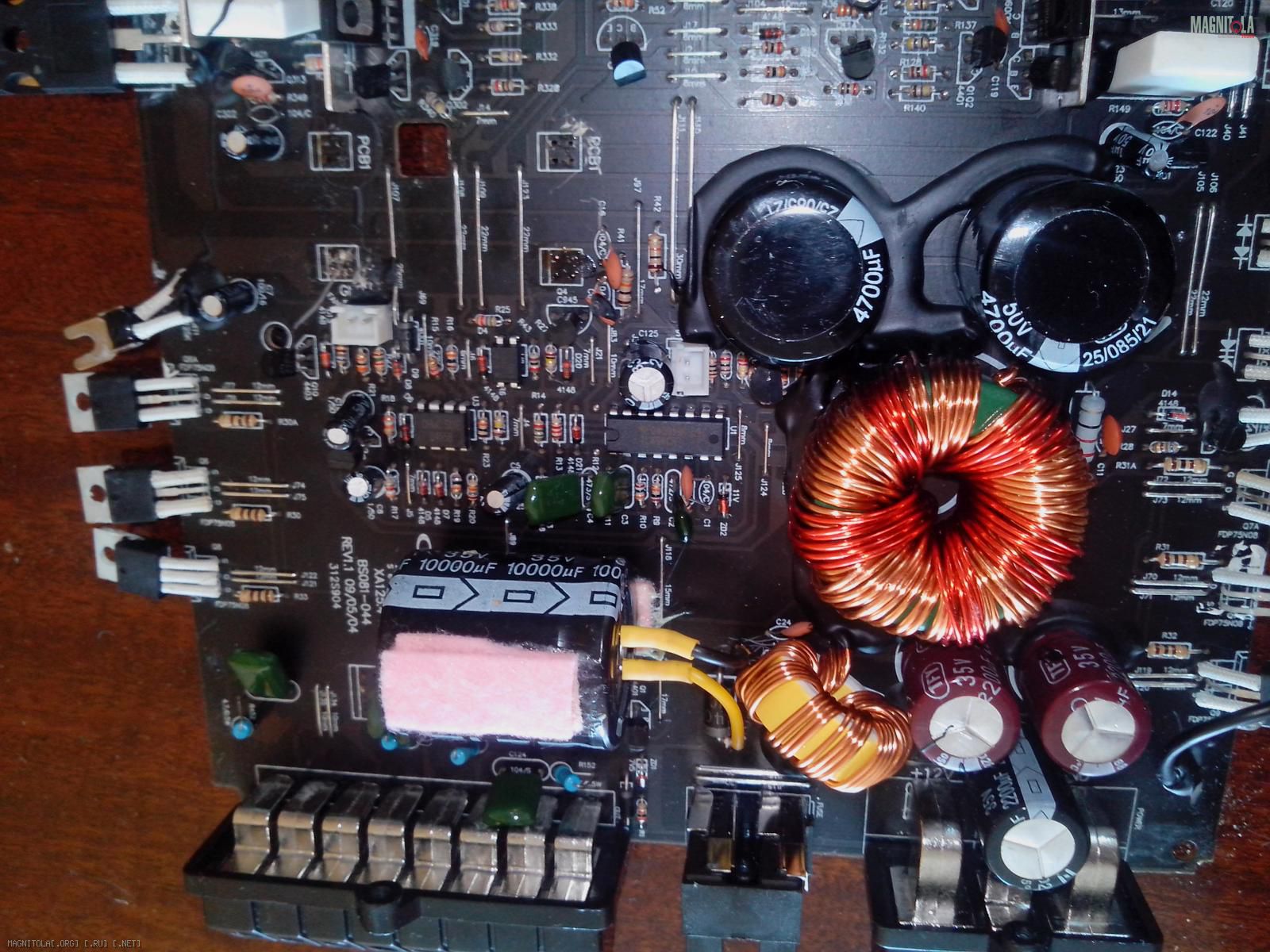

Вложение 329352
подключил его сразу за предохранителем, по диаметру он как раз подошел почти в притык к крышке наклеил на него мягкую ткань чтоб плотнее прижался к плате.
Общий вид теперь стал таким.

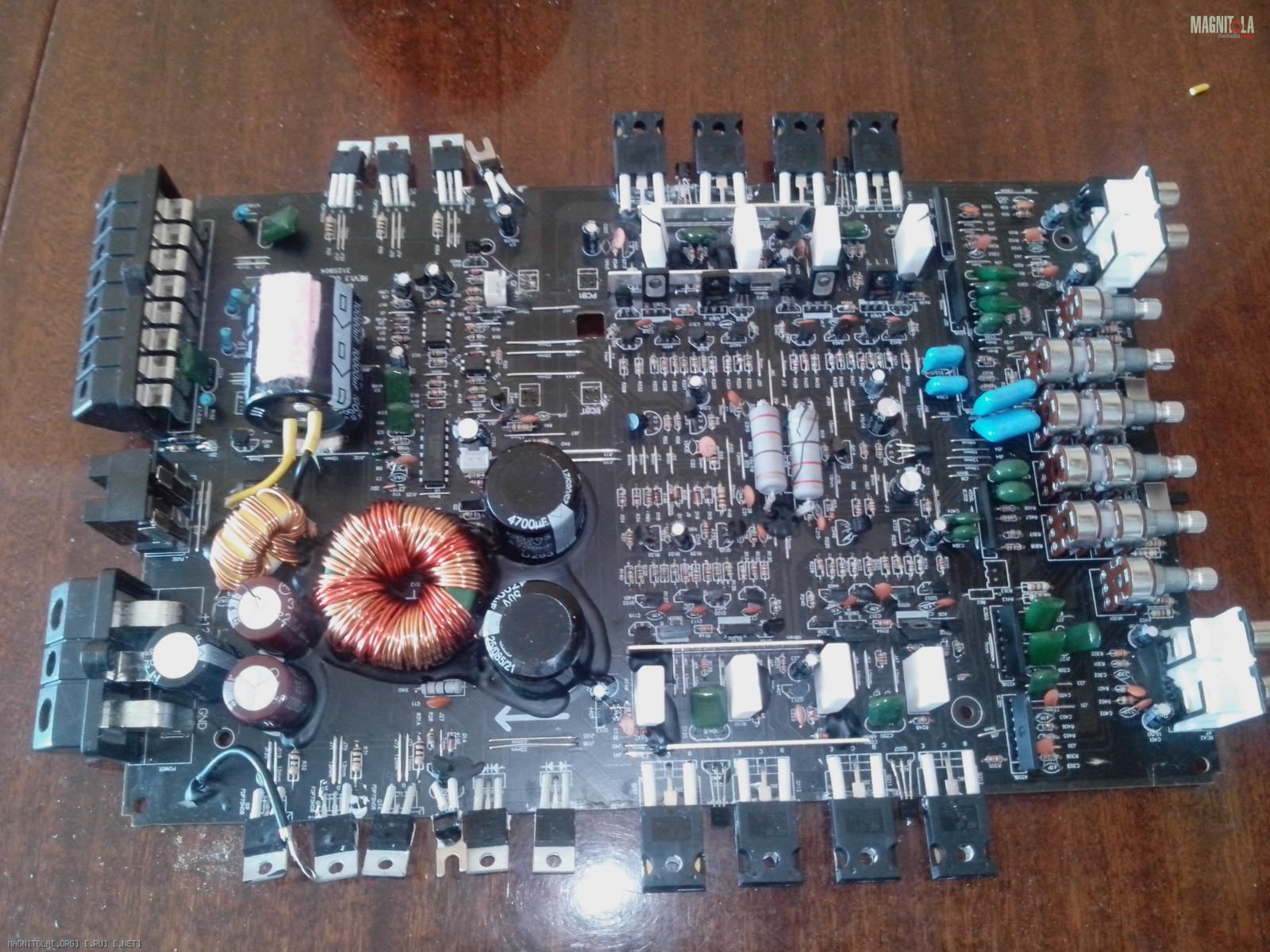

Вложение 329354
Производитель установил в этот усилитель вентилятор 60*60*10мм он от старости сильно забился и видимо от перегрева его заклинило пришлось заменить на 80*80*10 (другого в наличии не было) просверлив новые отверстия.
Немного послушал сегодня дома с отключенным вентилятором, усилитель остался почти холодный единственно что нагрелись вот эти два резистора

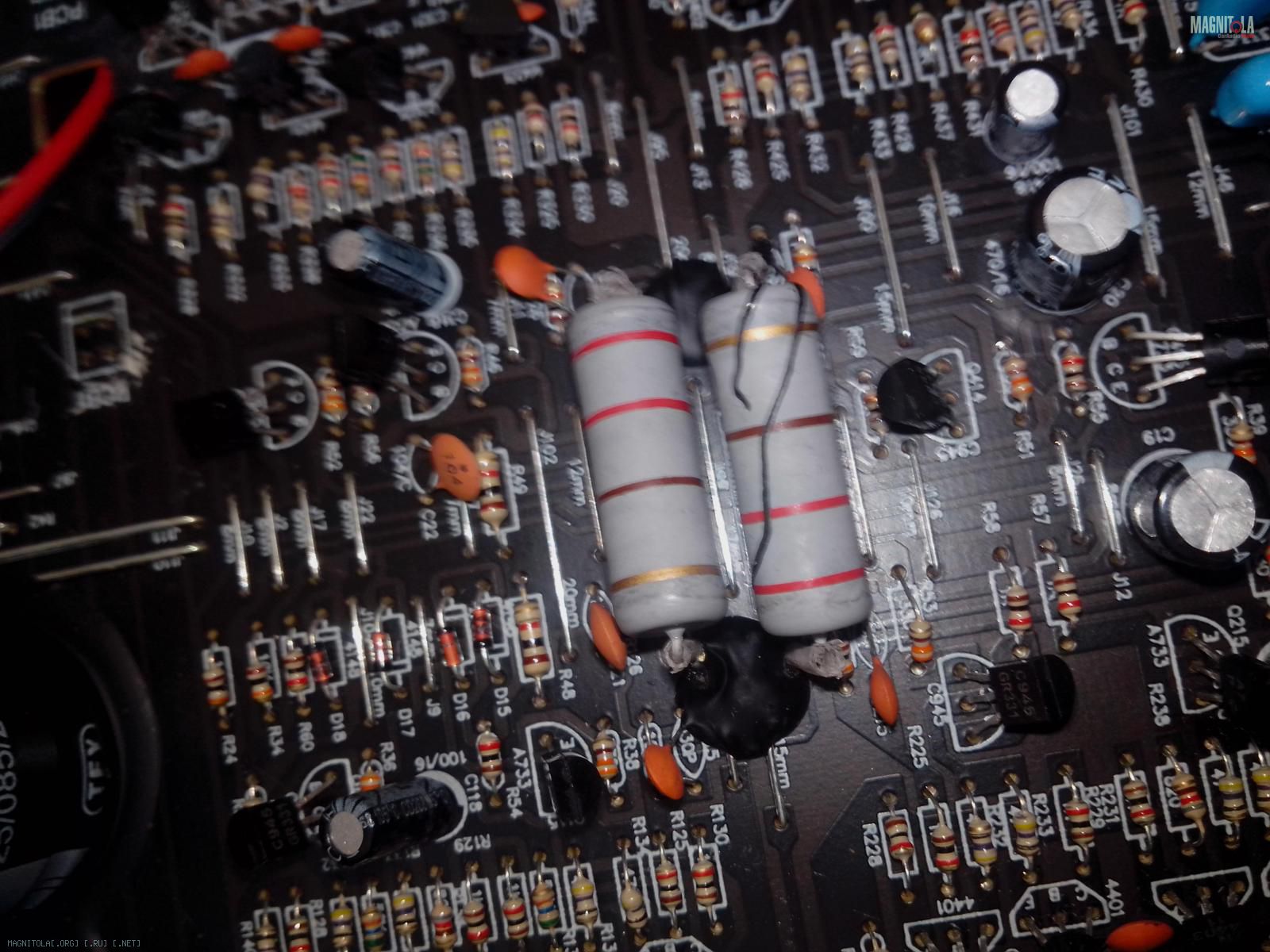

Вложение 329356
Может выкинуть нафиг вентилятор ?
Резисторы заменить на более мощные ?
Кулер в принципе не слышно только он много грязи натянет внутрь.
Усилитель холодный - это плохо. Заперты выходные транзисторы.
Резисторы должны греться, на них скорее всего падает напряжение для питания входных каскадов +-15В.
Конденсатор 10000мкф подключи после жёлтой катушки индуктивности - прямо к питанию трансформатора.
Дома я слушал подключив только один динамик, скорее всего по этому и холодный.
Вентилятор можно убрать ?
