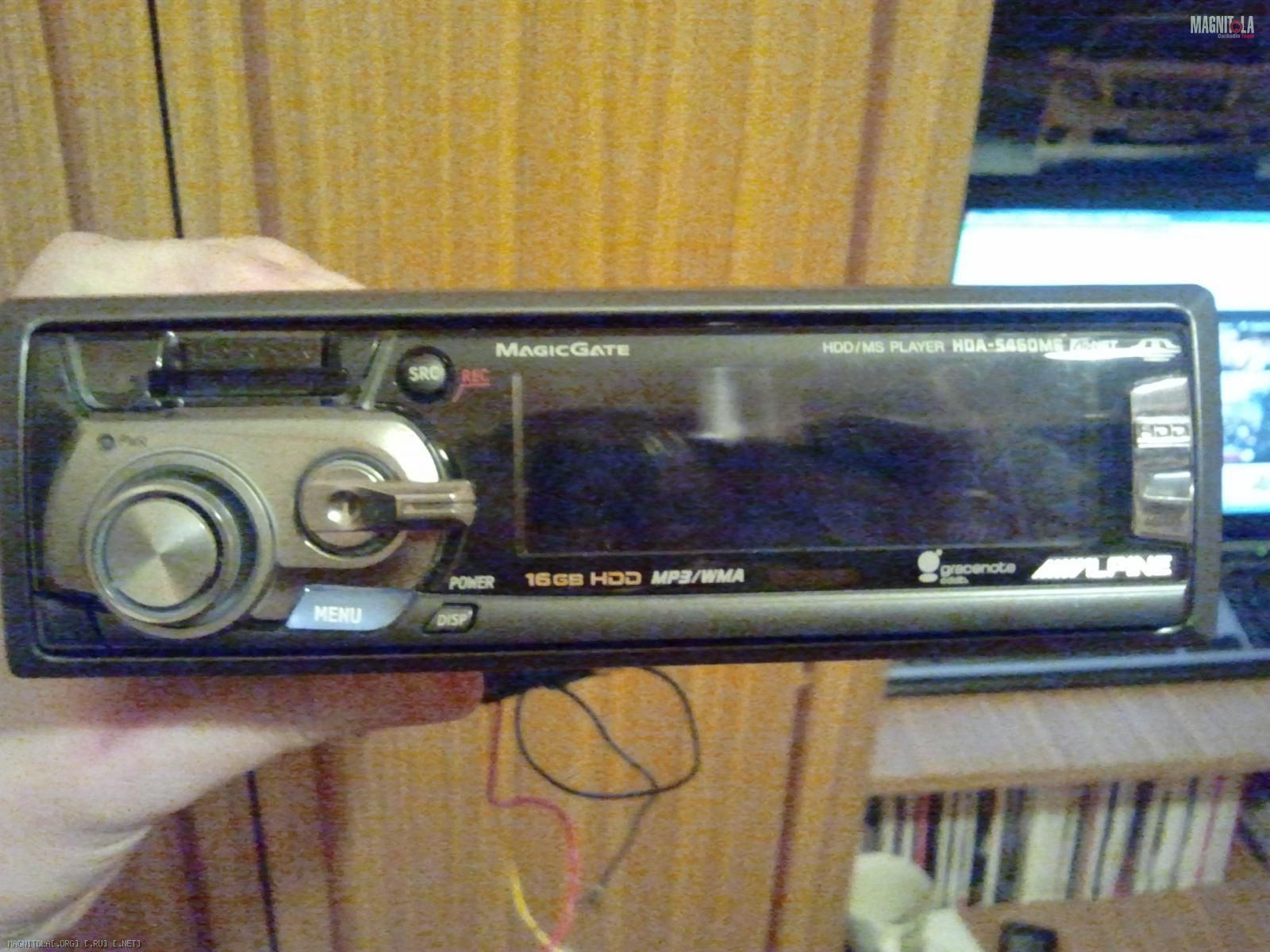

ДОВОЖУ ДО УМА Alpine HDA-5460MS

Хотелось бы серьезно довести до ума этот замечательный аппарат Alpine HDA-5460MS или его европейский аналог только без карты Alpine HDA-5460.
Его сейчас не выпускают но это не проблема. можно приобрести как у нас так и на аукционах. Как б\у так и новый! На аукционе я приобрел Alpine HDA-5460MS. Проработал он у меня пол года и сгорел жесткий. На нашем сайте я купил еще один и та же проблема и ровно через пол года. Вот мистика. Имея два HDA один из них я решил полностью переделать в лучшую сторону. На днях заказал новый жесткий.А пока работаю над выходом оптики для связи с Alpine PHA-H700.
Если кто может помочь советом или замечанием буду только рад!

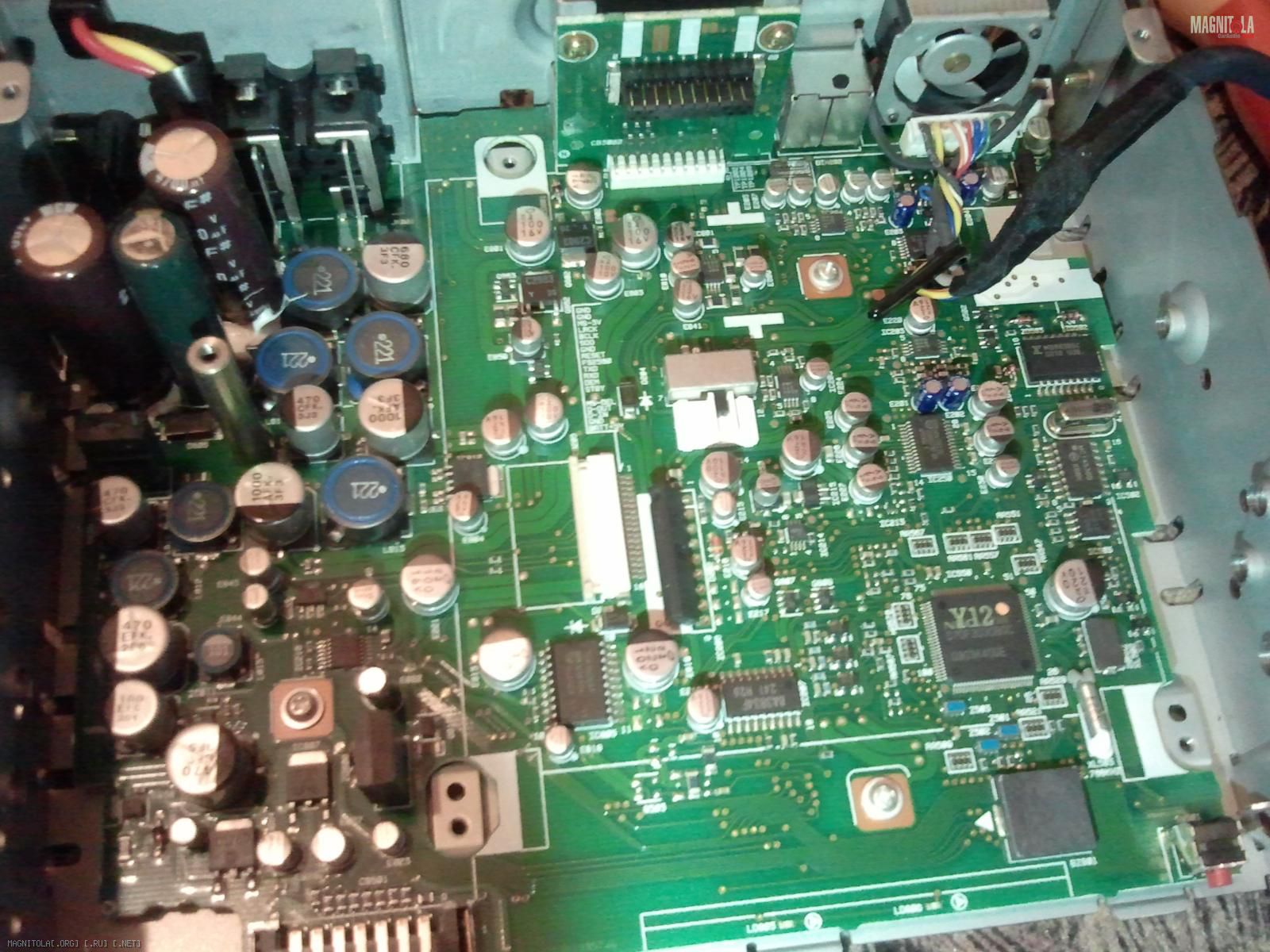

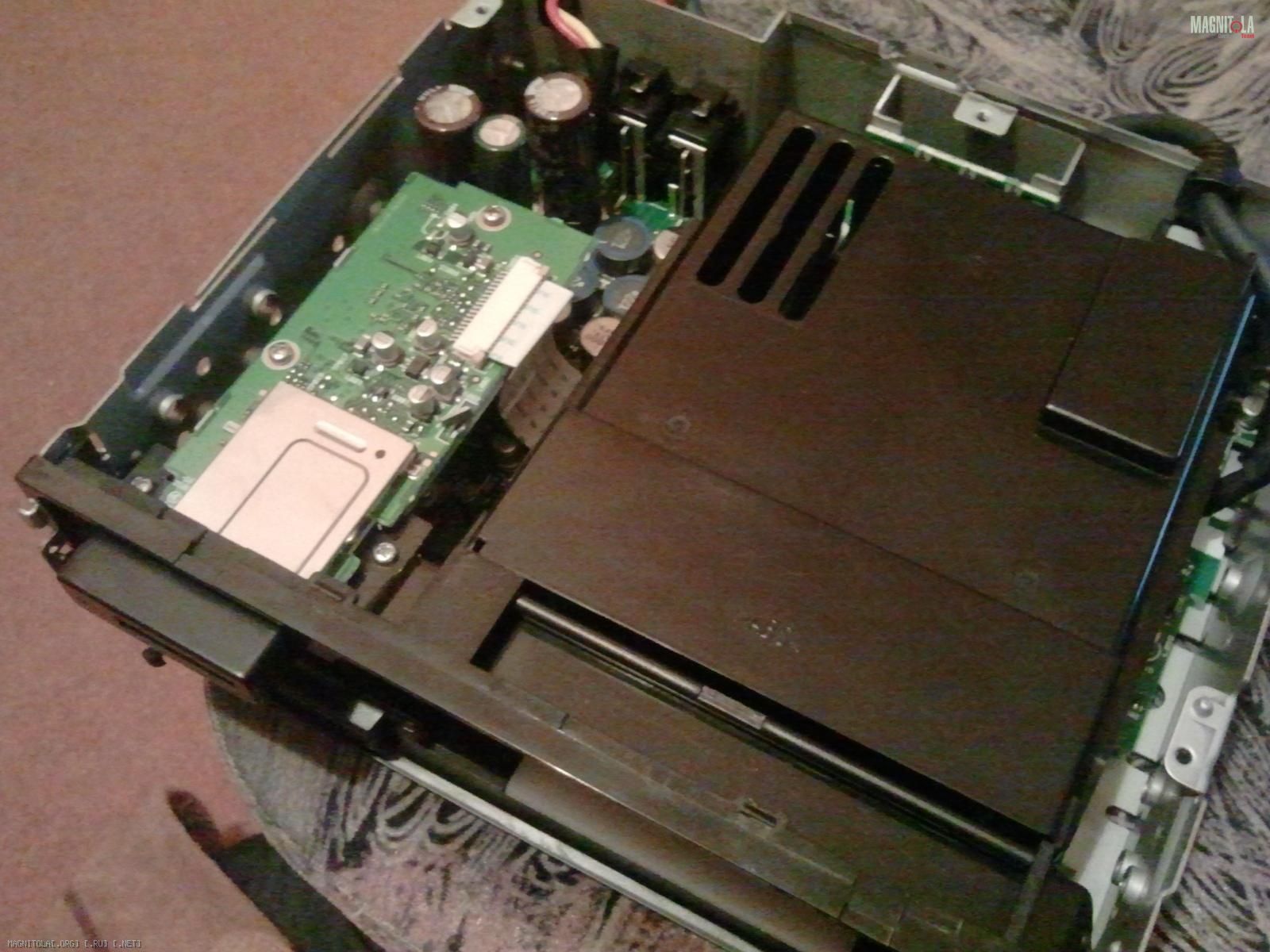

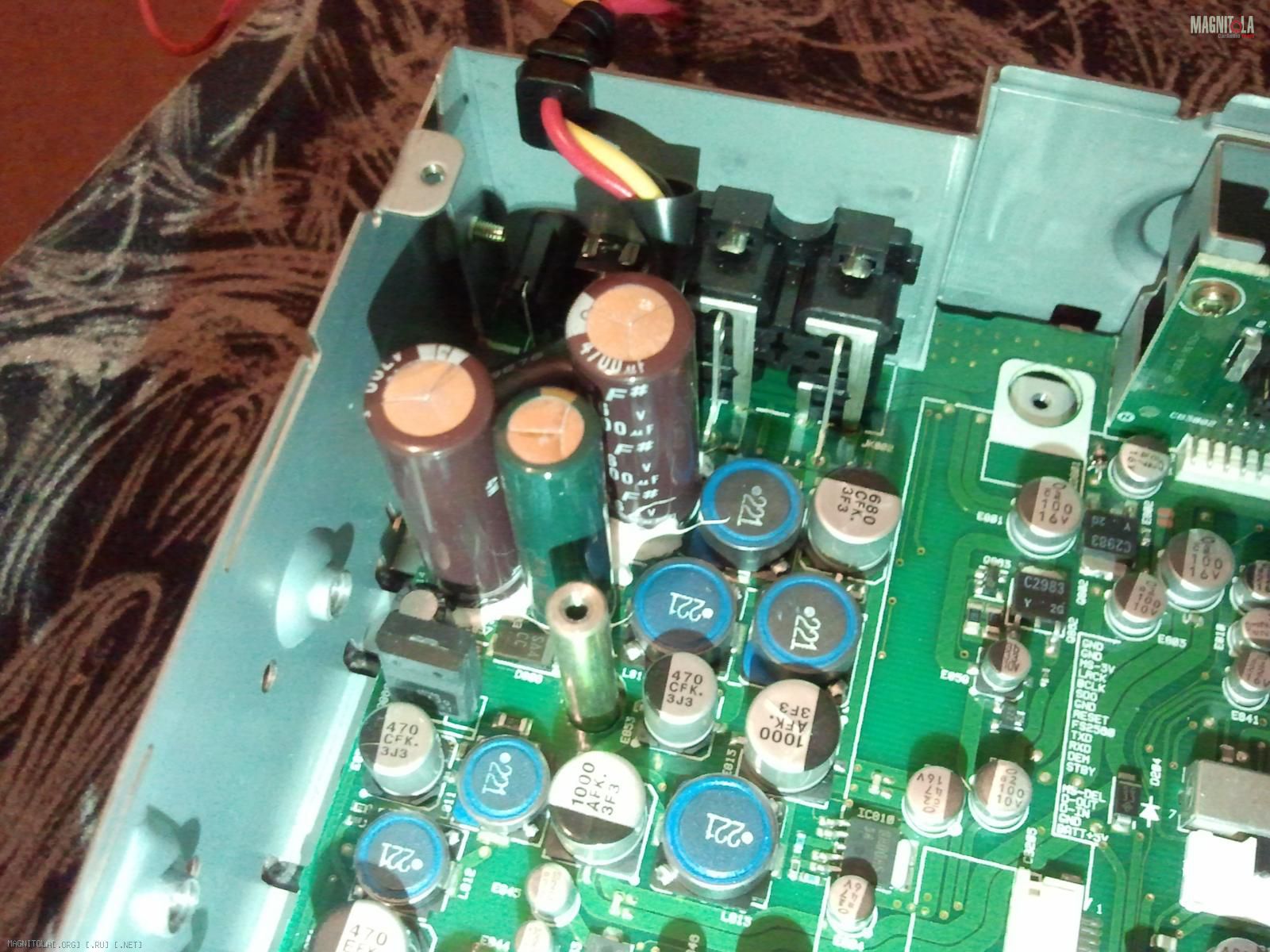

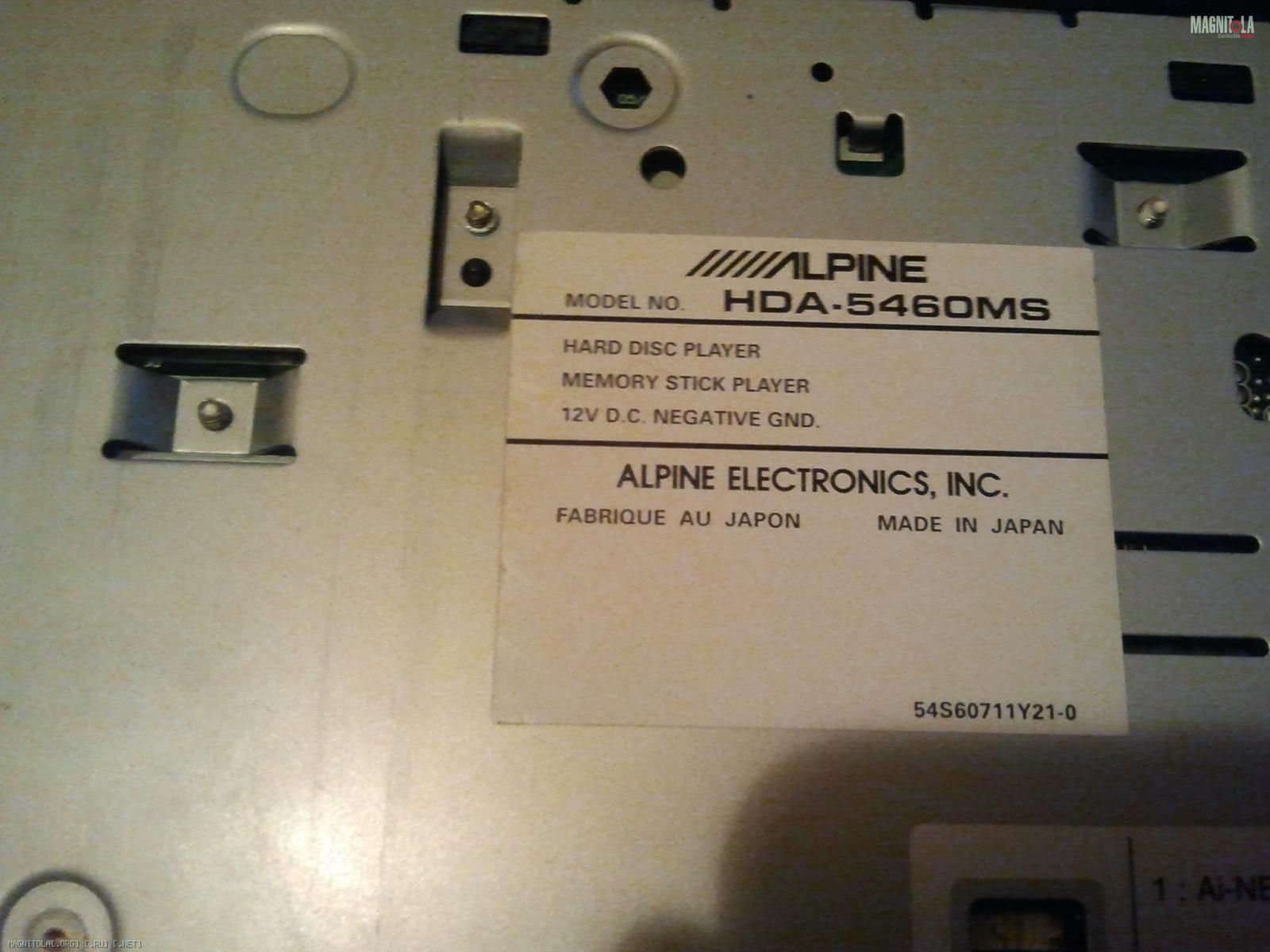

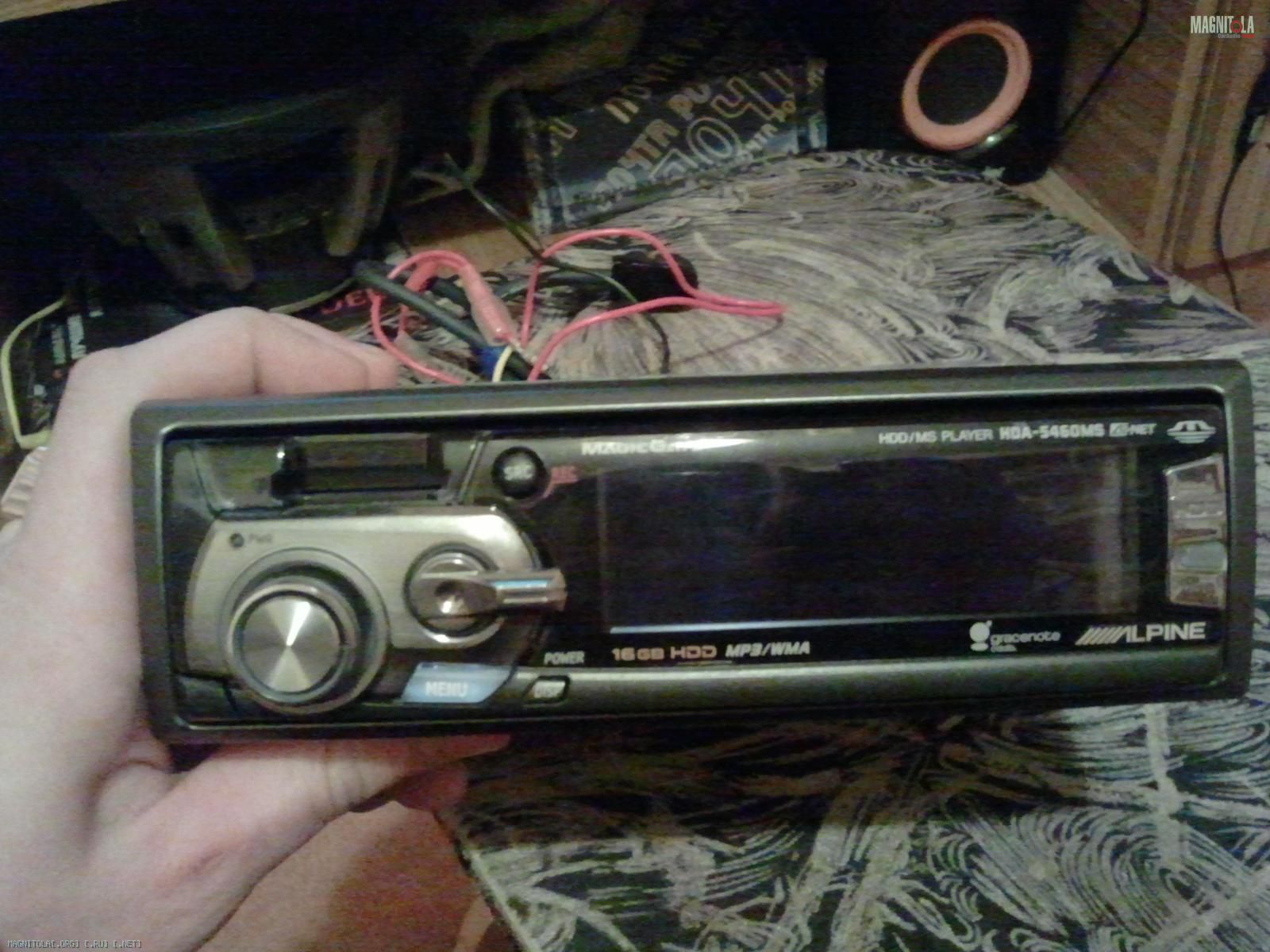

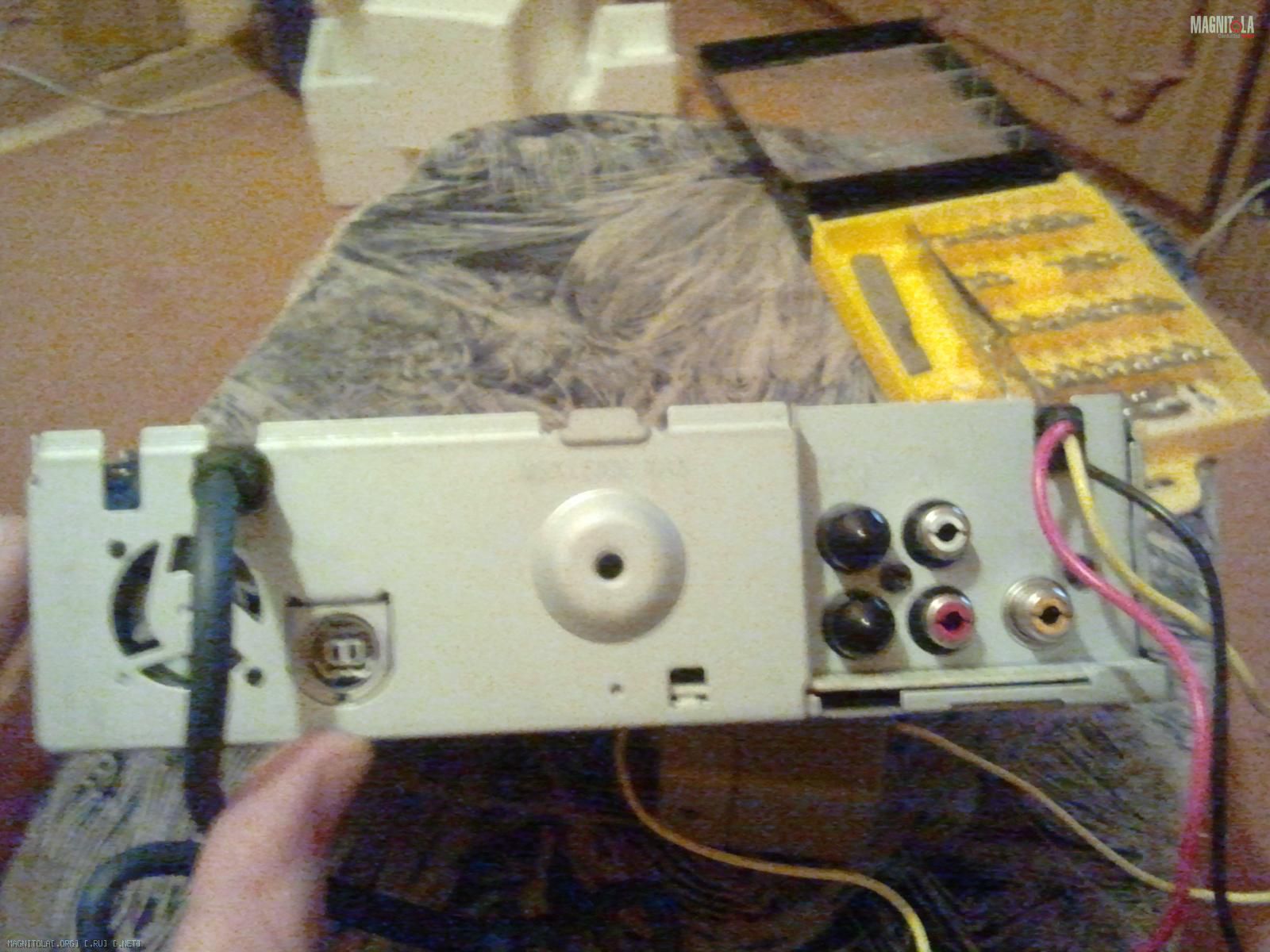

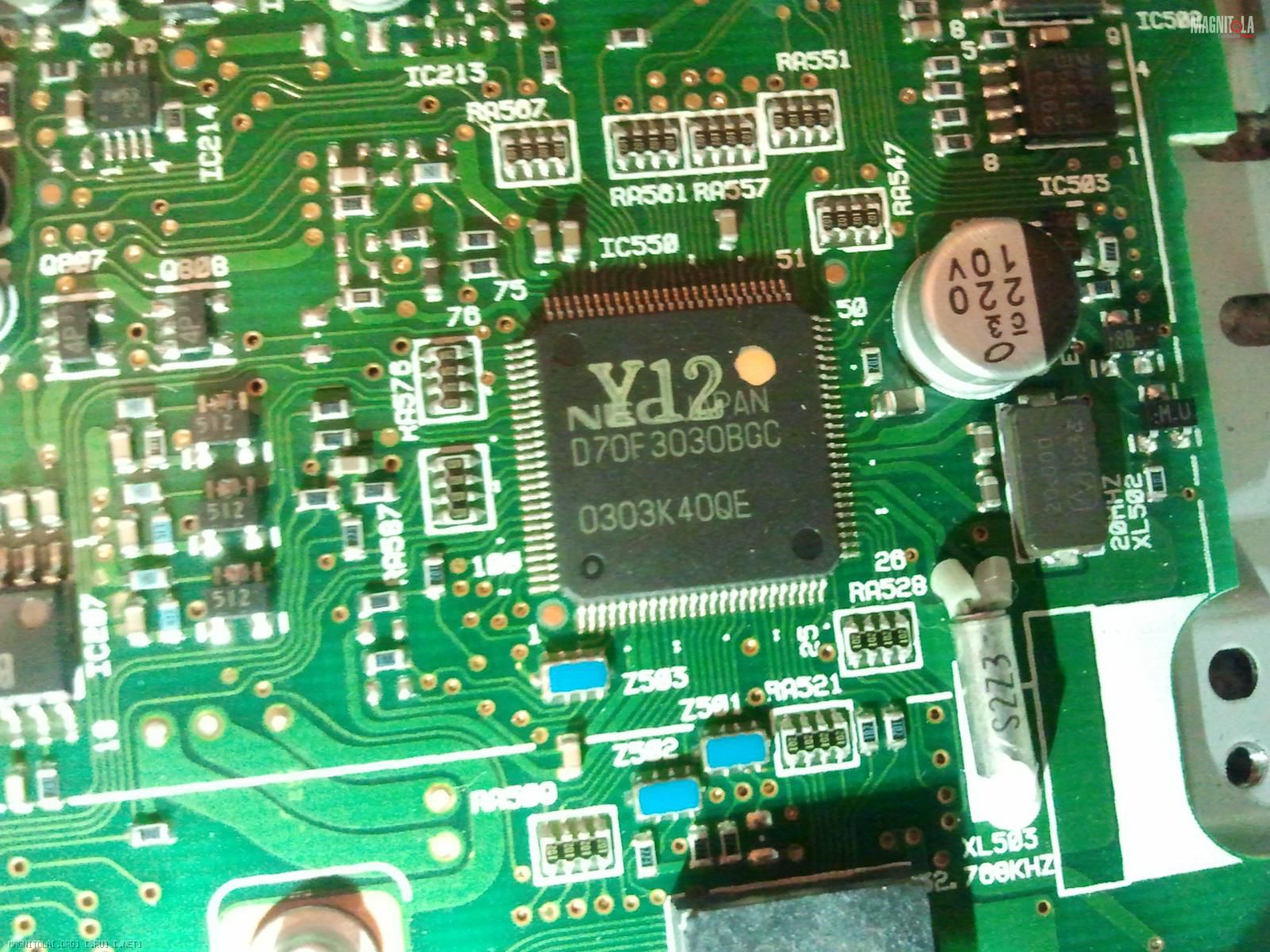

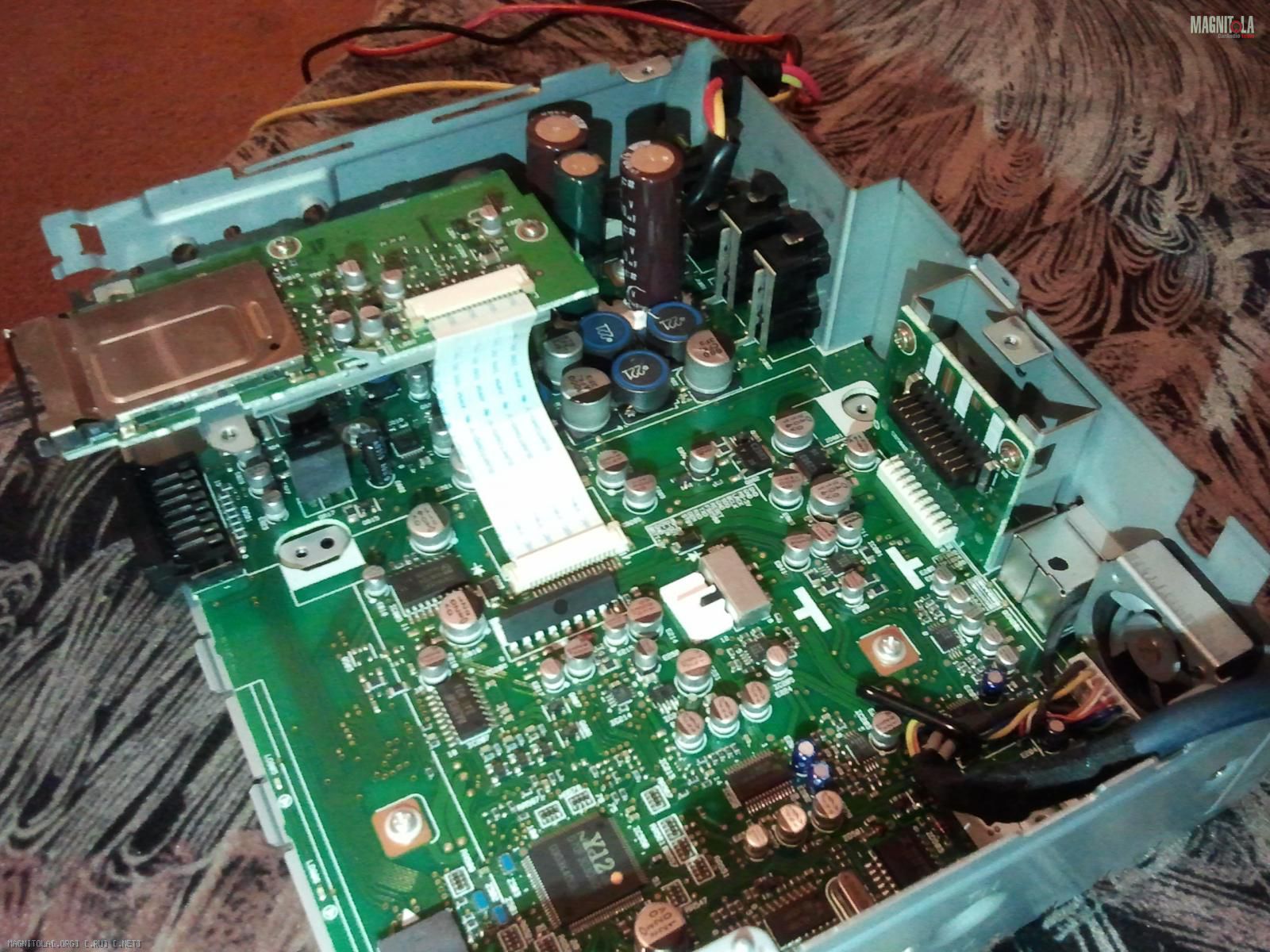

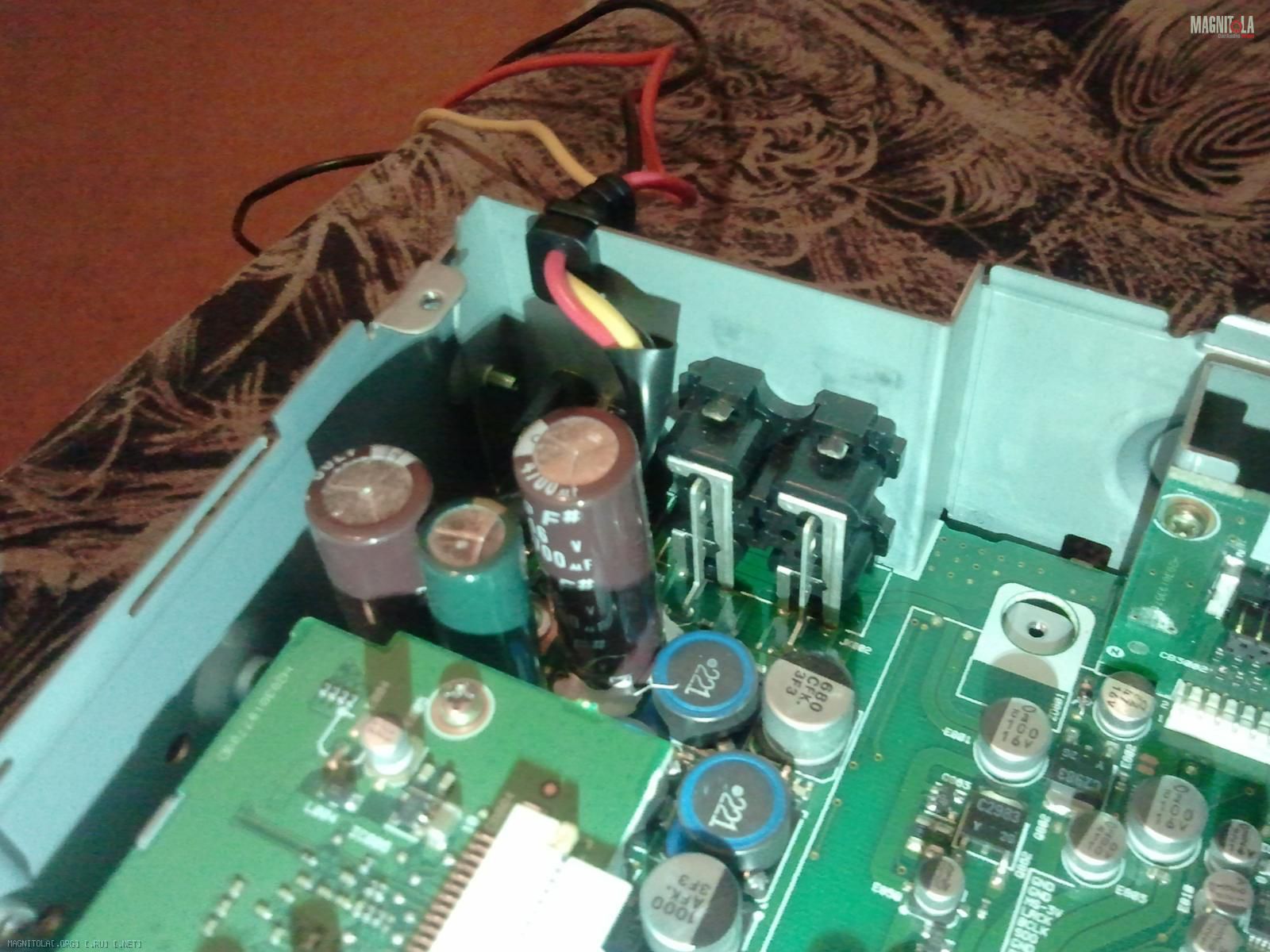

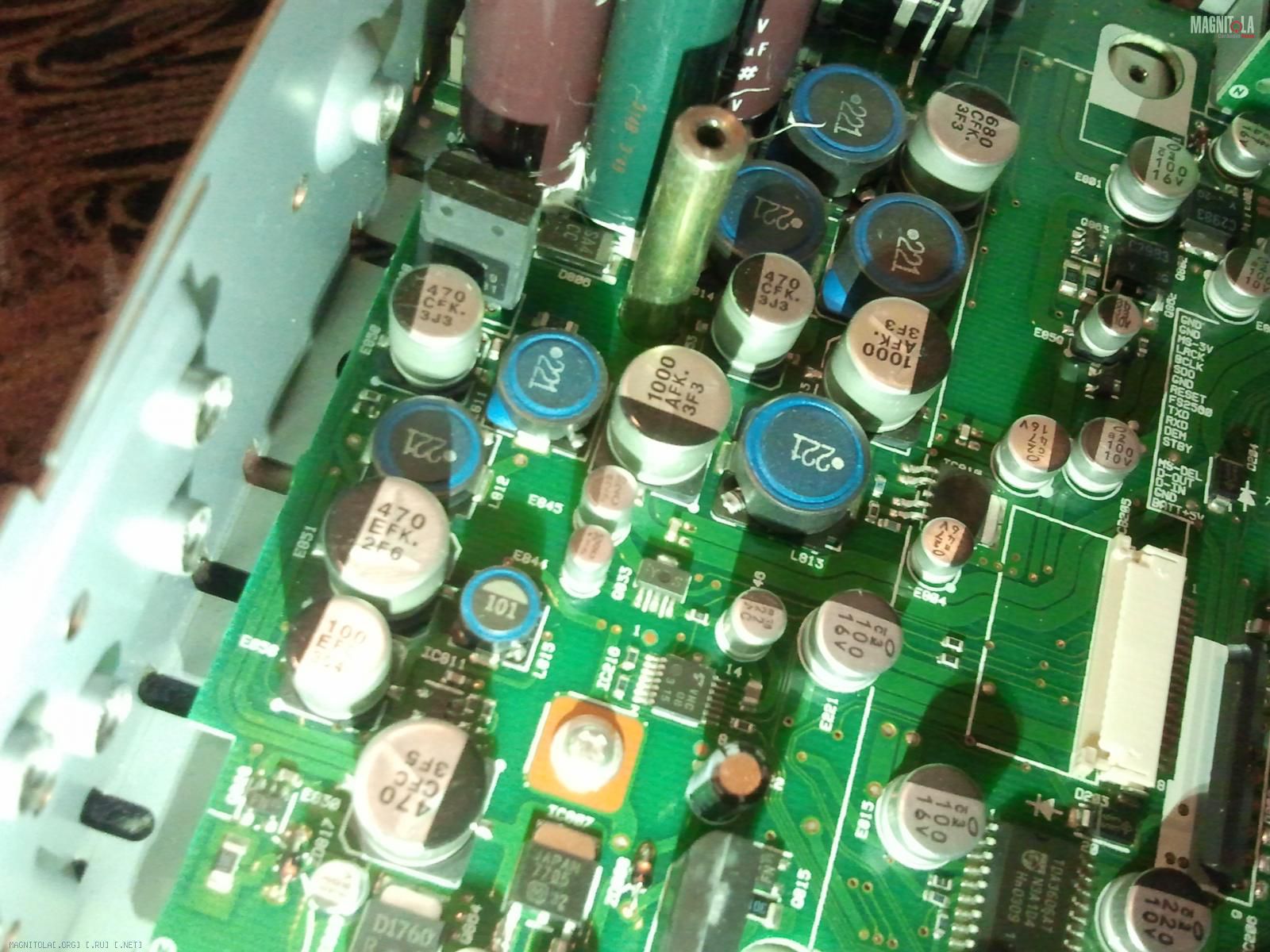

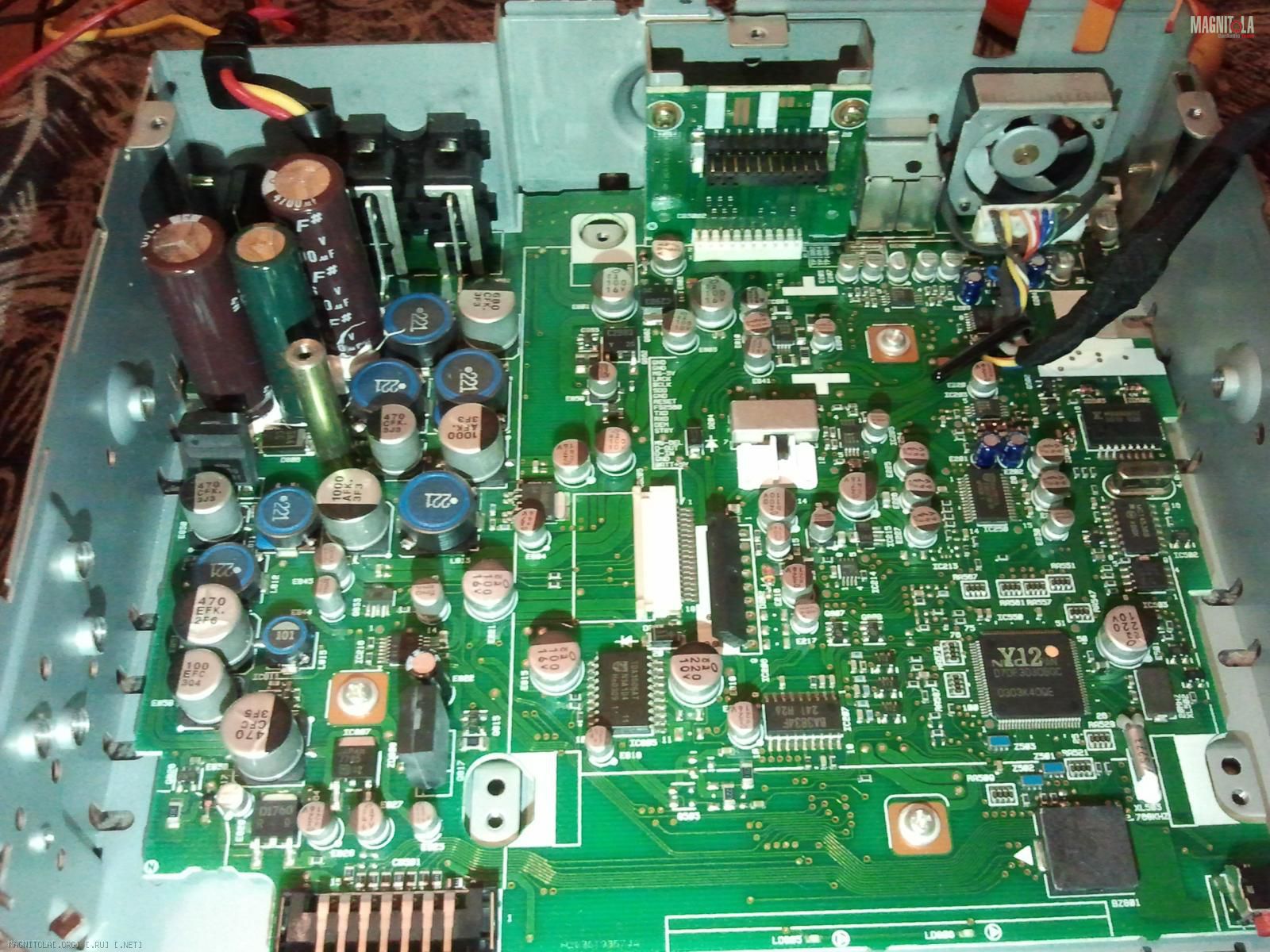

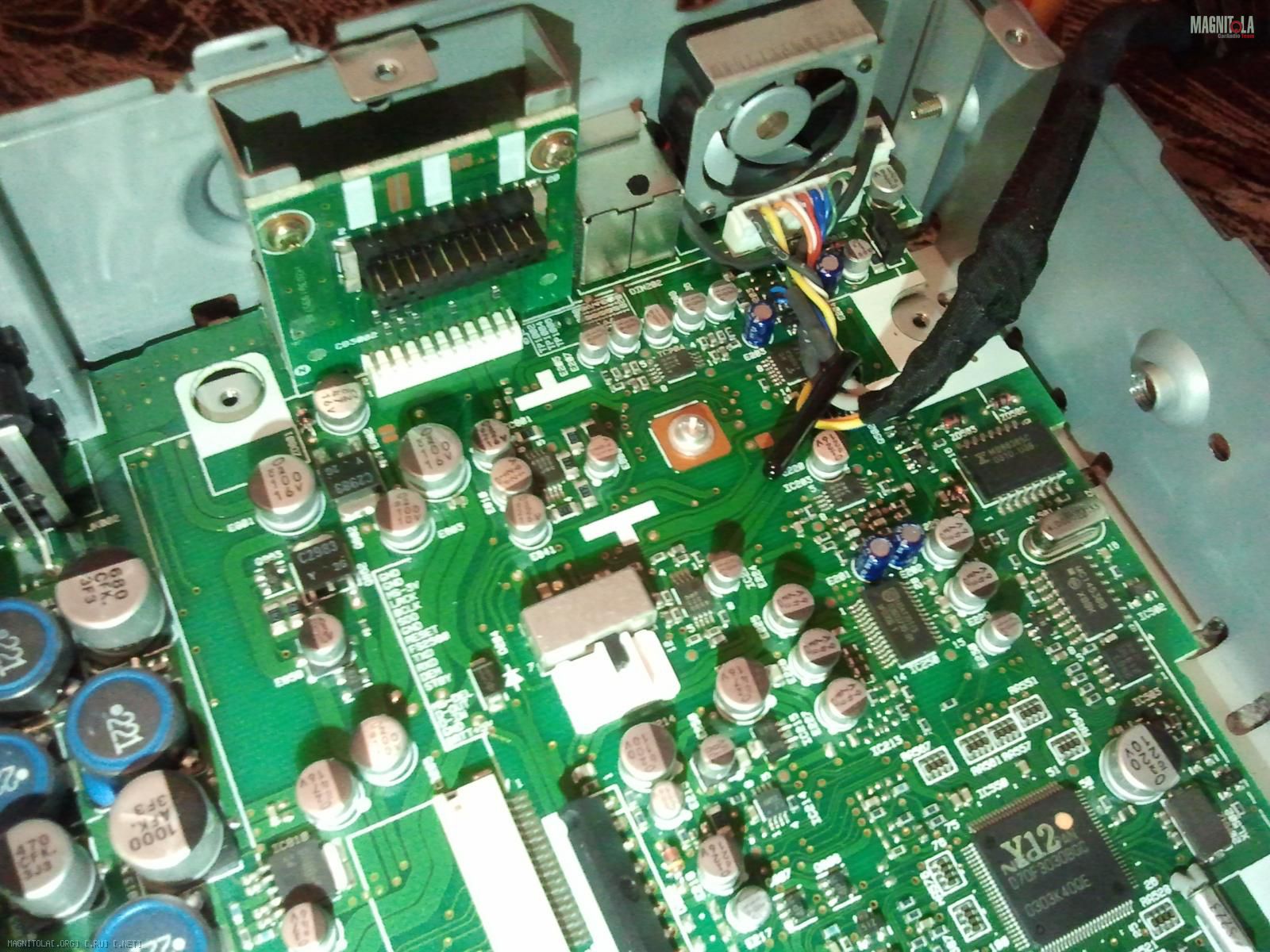

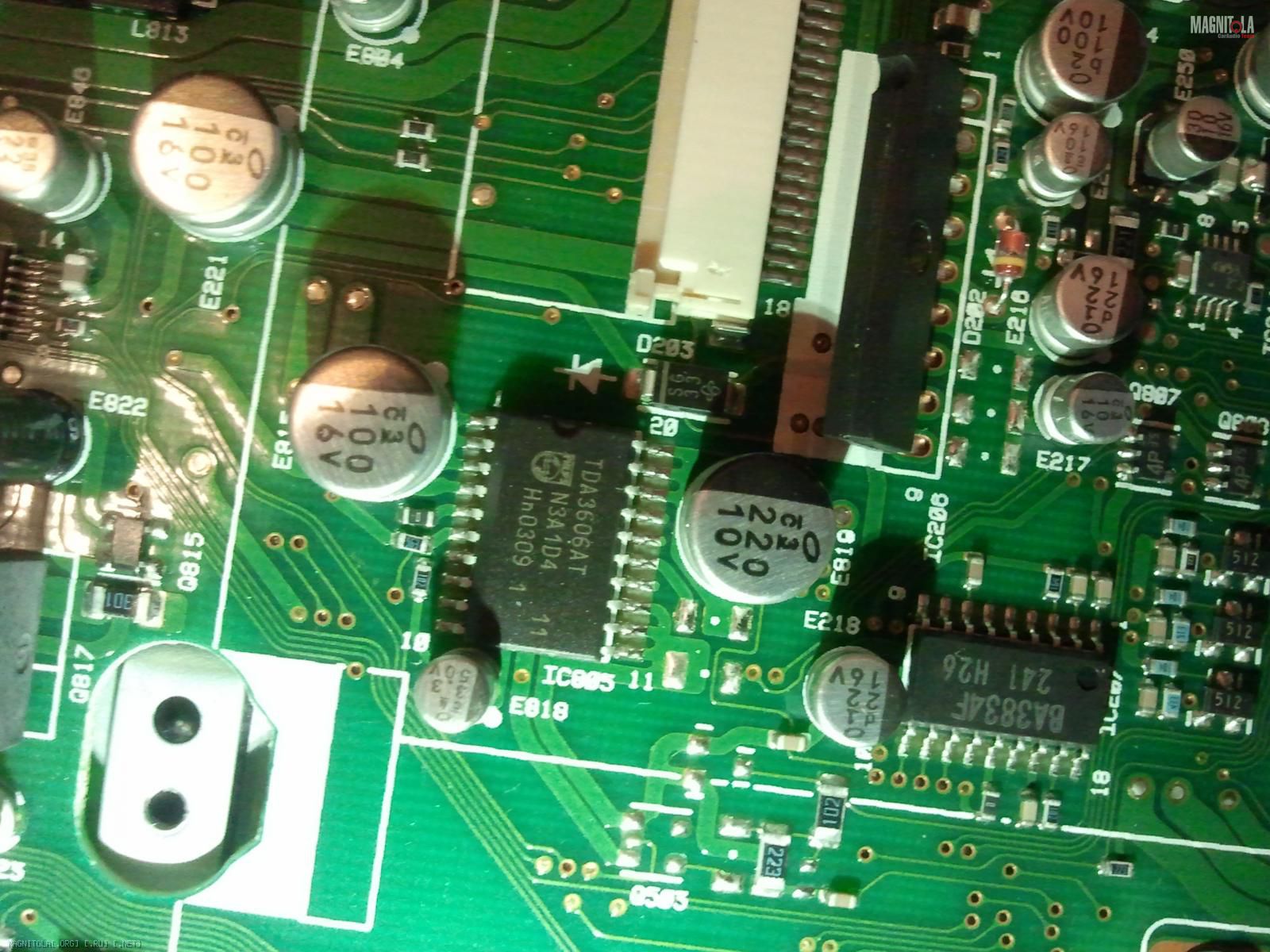

Вот фото того что внутри HDA


Вложение 328634Вложение 328636Вложение 328638Вложение 328640Вложение 328642Вложение 328644Вложение 328646Вложение 328648Вложение 328650Вложение 328652Вложение 328654Вложение 328656Вложение 328658Вложение 328660Вложение 328662Вложение 328664Вложение 328666Вложение 328668

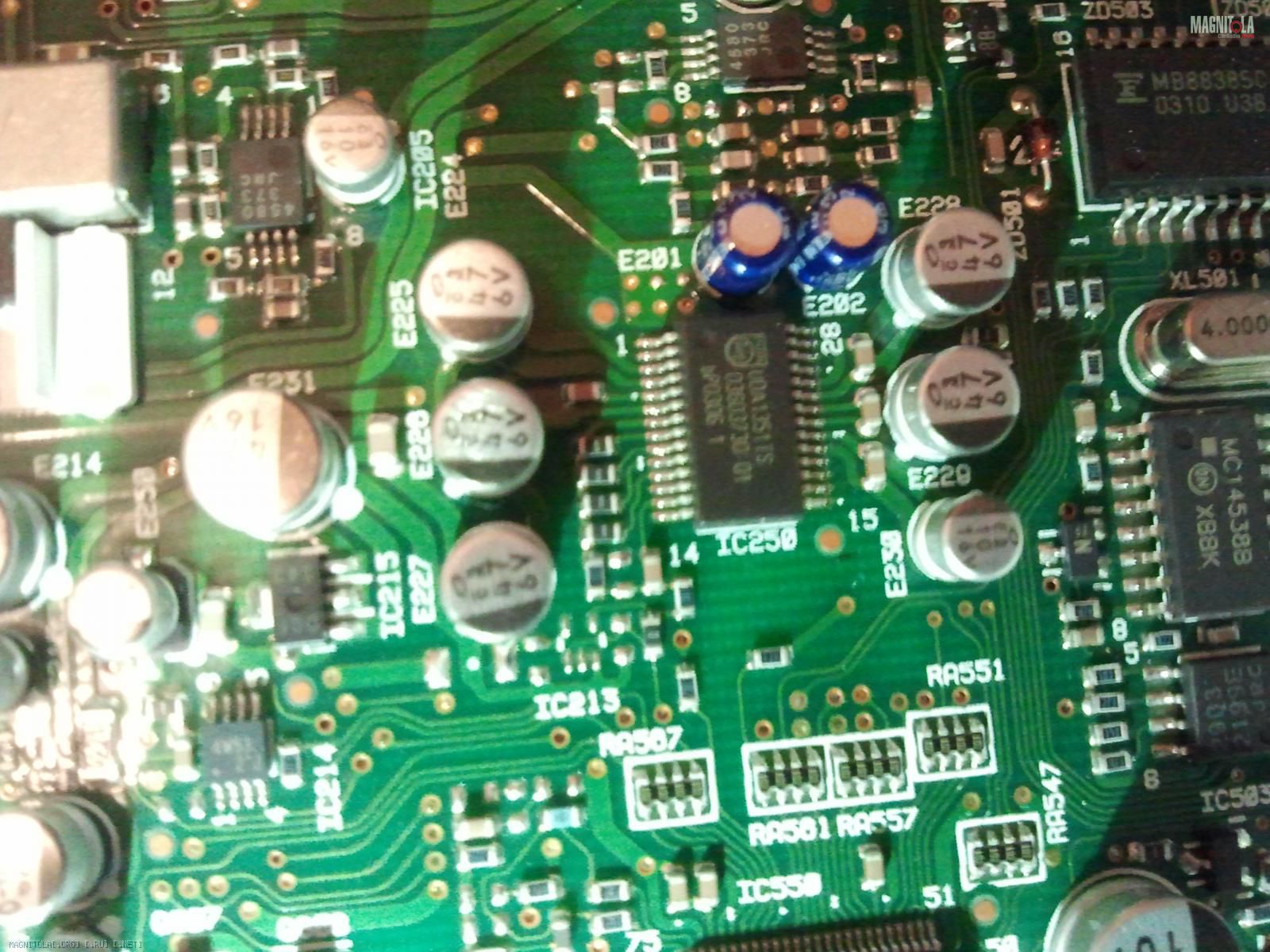

так как сигнал на оптический выход надо будет брать с DACа а там стоит микросхема Philips UDA1351TS что на мой взгляд ни чем особо впечатляющим себе не за рекомендовала.
Вот и возник вопрос чем ее заменить?
Прошу Вашего мнения!

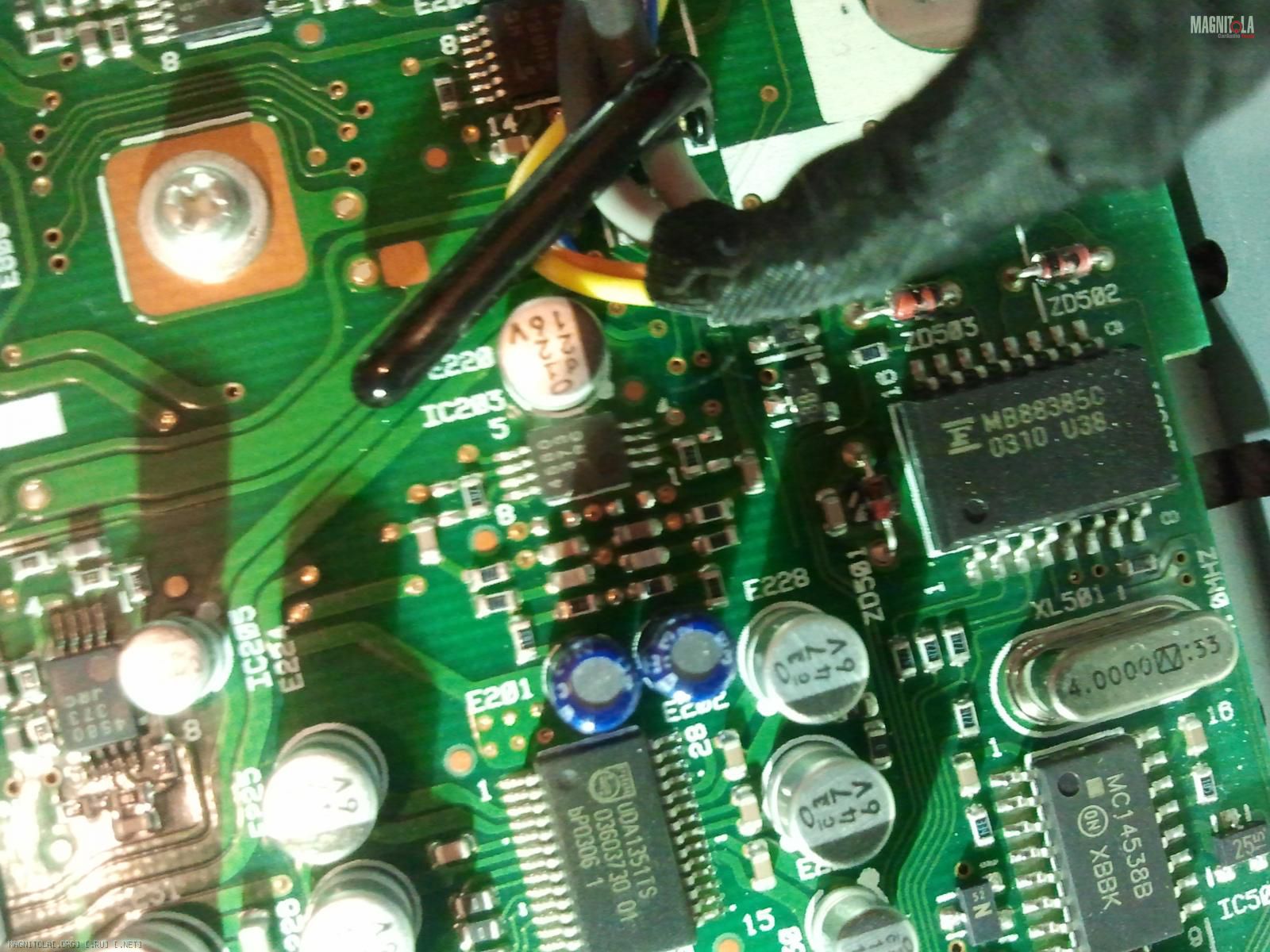

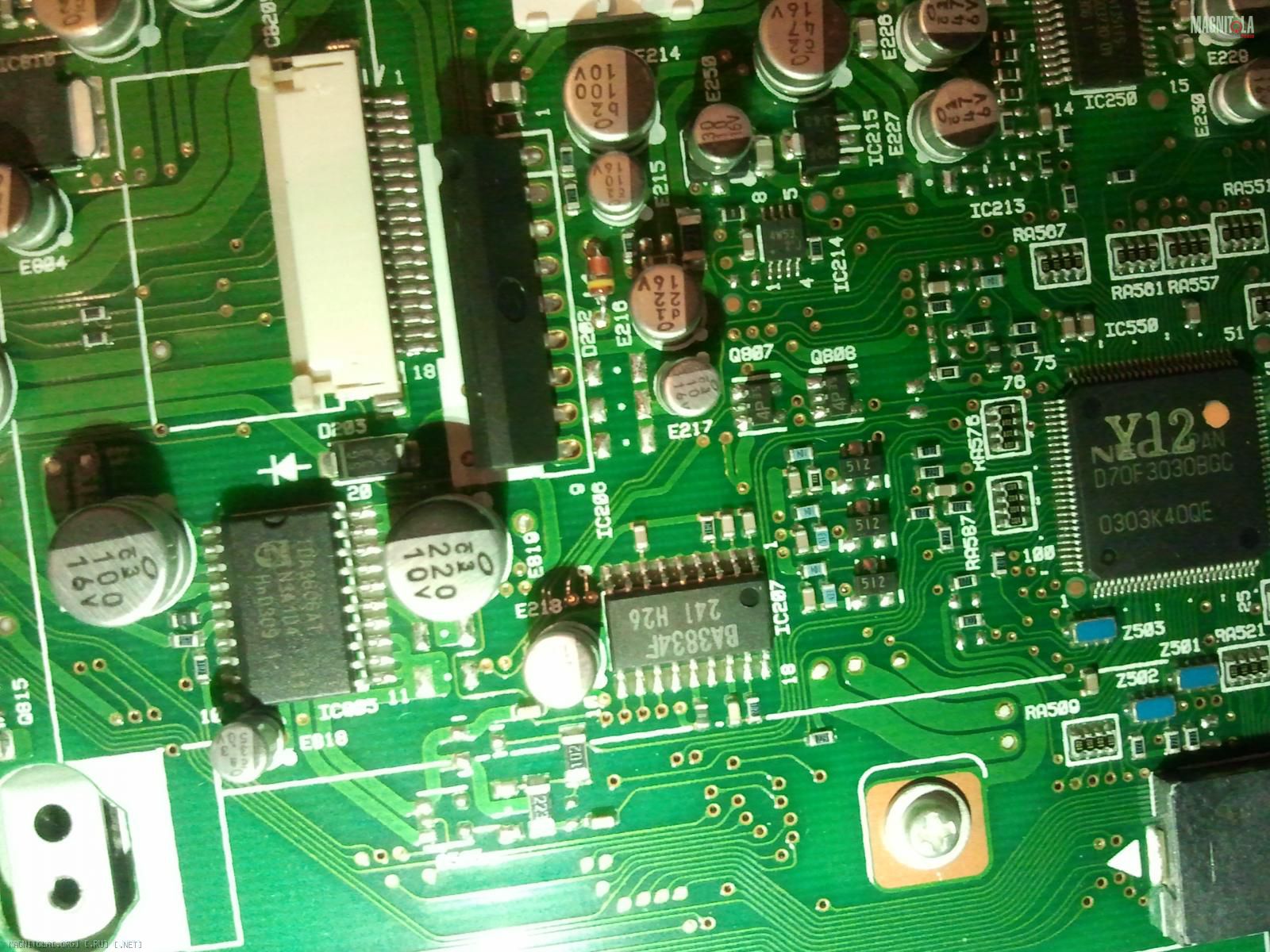

Рома..., uda1351 оставь в покое, она делит сигнал и выдаёт линейный по айнету(кстате неплохой сигнал)! Ув. люди, Игорь и Алексей, всё разживали мне, я дал тебе схемы как вывести оптику с ic213... всё, не мучай более технику))) Задаёт цифру hdd host u-com, ic307 со 115 ноги микросхемы идёт выход SPDIF_OUT, но чтоб ненароком не спалить проц, выход оптики, через резистор 100-300Ом лучше взять с точки соединения двух резисторов R255 и R254, правее выхода 4й ножки микросхемы ic213, питание на передающий модуль взять с ic215, он выше по схеме нарисован, там и +5 и земля!
Все почисти и благодарности... Каток и Aleksey, ждём их коментов, подсказок и наставления на путь правильный.., ежели что пропустил!!!

---------- Сообщение добавлено 14.01.2013 в 09:36 ----------

зы.. на 15й фото, всё видно откуда взять выход оптики! 15е фото сделай качественнее, перезалей!

Как успехи с оптикой!?

пока тишина.жду жесткий.

Вывел оптику на своём 5460! Играло хорошо по линейкам, айнету... счас вооще, прекрасный звук по оптике!

В принцепе ничего сложного! паяльная станция или маломощный паяльник с отсрым жалом! на фото, точки питания, выхода оптики, передатчик TOTX179! Хвост айнета с 5460 убрал, так как он мне не нужен!

Цитата:

---

Сообщение от yura7264

В принцепе ничего сложного! паяльная станция или маломощный паяльник с отсрым жалом! на фото, точки питания, выхода оптики, передатчик TOTX179! Хвост айнета с 5460 убрал, так как он мне не нужен!

---

Юрий, при выводе оптики возможно сохранить айнет для управления ХДА как чейнджером?

конечно, все полностью сохранено! у меня просто идет сразу на проц оптика и управляется хда как автономное г\у! хвост просто убрал из разьёма на плате, чтоб не болтался сзади, да и для управления с г\у, в хда встроенный айнет, а хвост уже идёт как сквозной айнет на процесор!

А регулировка громкости как организованна?
