Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)
Раздел хиреет, вот решил темку создать :)
К рукоделию подвигло:
- имеются ненужные радиодетали, значит их надо приладить куда-нить
- в гараже много лет валяется корпус от какой-то сони "Хэ-плод" Вложение 503190 , выбросить рука не поднимается, как тот плюшкин :laugh3:
- человек я практически непьющий(это случается конечно, но очень редко, правда доза большая) и вынужденное зимне-праздничное безделье надо разнообразить
- в пару к альпайну перелопаченному(в разделе выкладывал), захотелось компактный, скорострельный, игручий, с достаточной мощностью моноблок

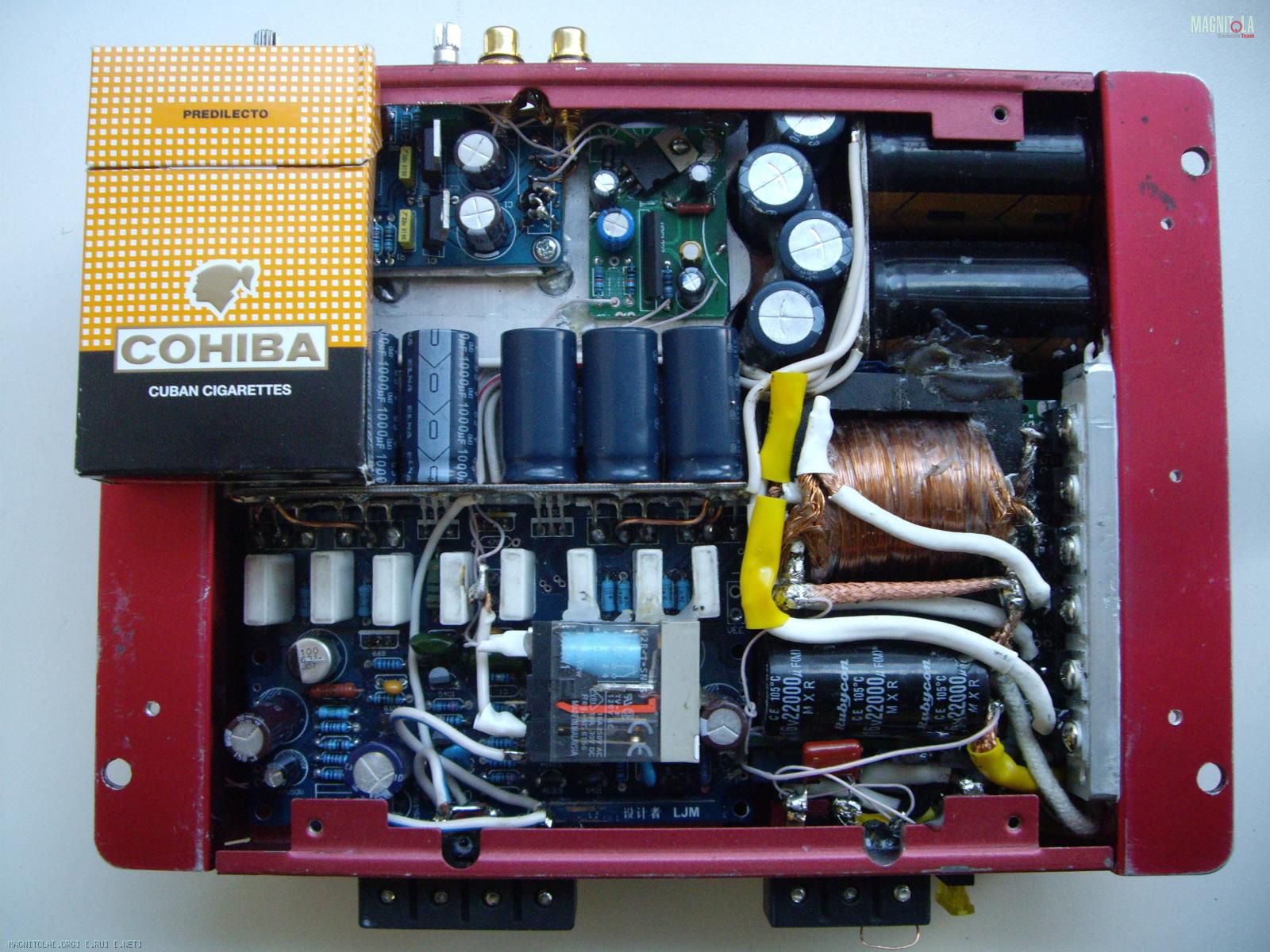

изнутри выглядит так:
Вложение 503186
теперь немного подробности:

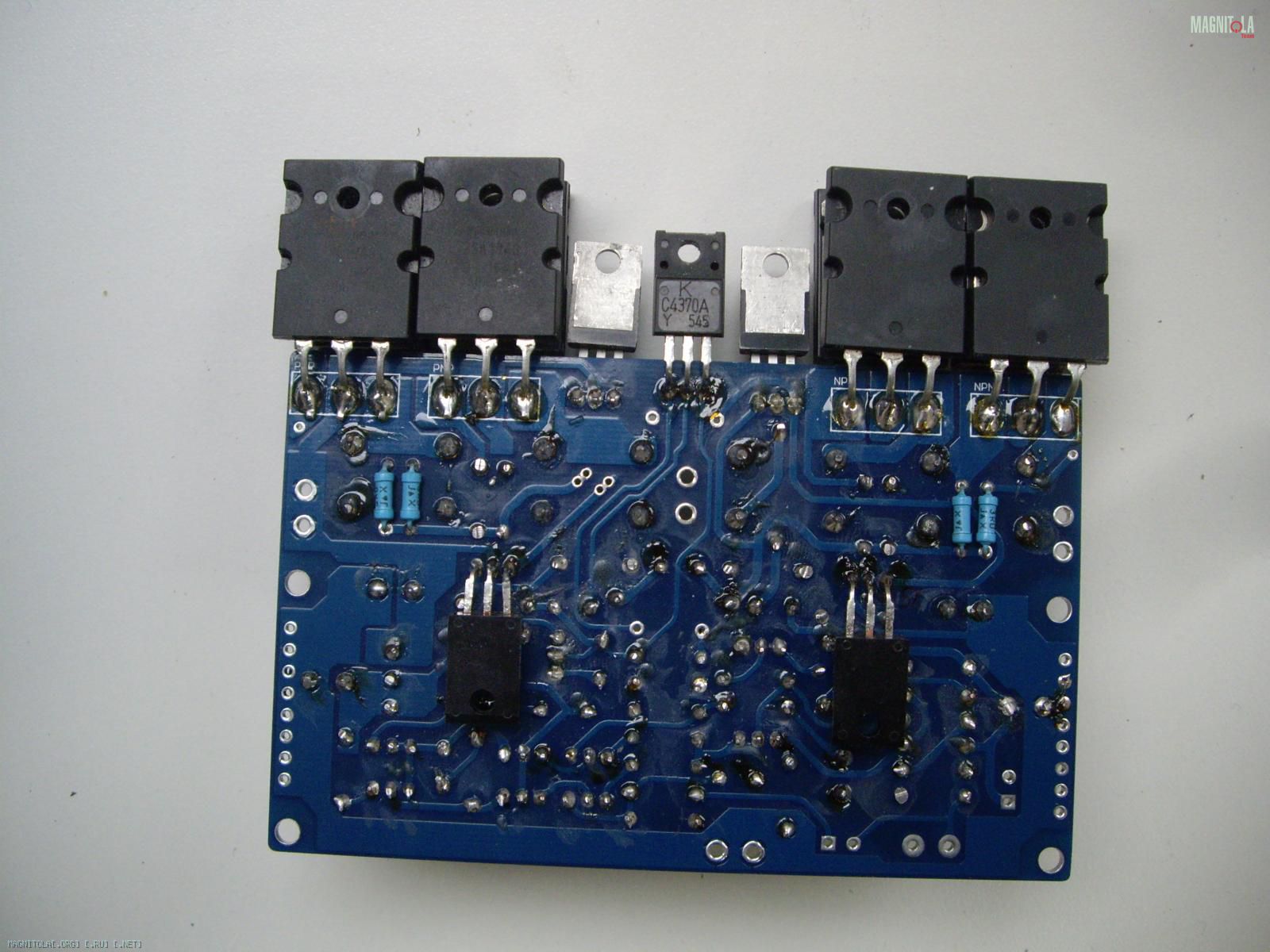

плата - стекло, с металлизированными отверстиями от китайского кита(выписывал их из-за мощных, довольно редких оригинальных он-семи 3281/0302, которыми китаец почему-то комплектовал эти конструкторы)
Вложение 503192Вложение 503194
схемка кстати, весьма приличная, покучерявей ланзара ощутимо
выходники тошибы 5200/1943, драйверы достаточно быстрые и мощные он-семи 15032/15033(четыре мощника в плече кормить надо хорошо), "преддрайверы" - классика от тошибы 1930/5171
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)
Ой, как всё упихано! Это, я так понимаю, глубокий Твик? Вернее, я хотел спросить, усилок собран на уже имевшейся плате, от Соньки, или даже плата новая?:)
Насмартфонил
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)
Китайский КИТ + самодельный ПН ?
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)
Цитата:
Сообщение от
fox proteus Ой, как всё упихано! Это, я так понимаю, глубокий Твик? Вернее, я хотел спросить, усилок собран на уже имевшейся плате, от Соньки, или даже плата новая?:)
Насмартфонил
прошу прощения, пока добавлял, уже прошли сообщения, сейчас продолжу
Цитата:
Сообщение от
Rover Китайский КИТ + самодельный ПН ?
именно так
Вложений: 4
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)

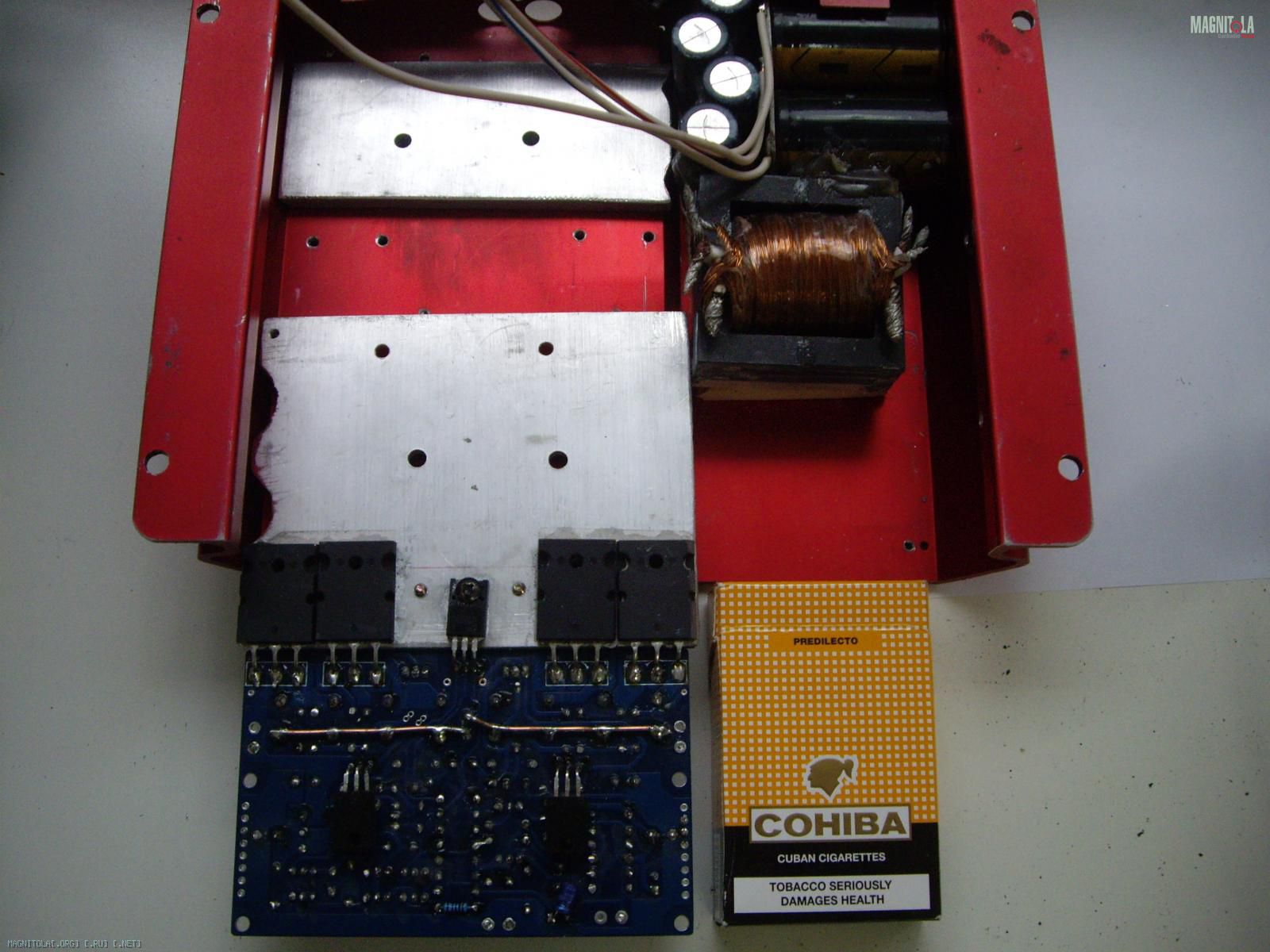

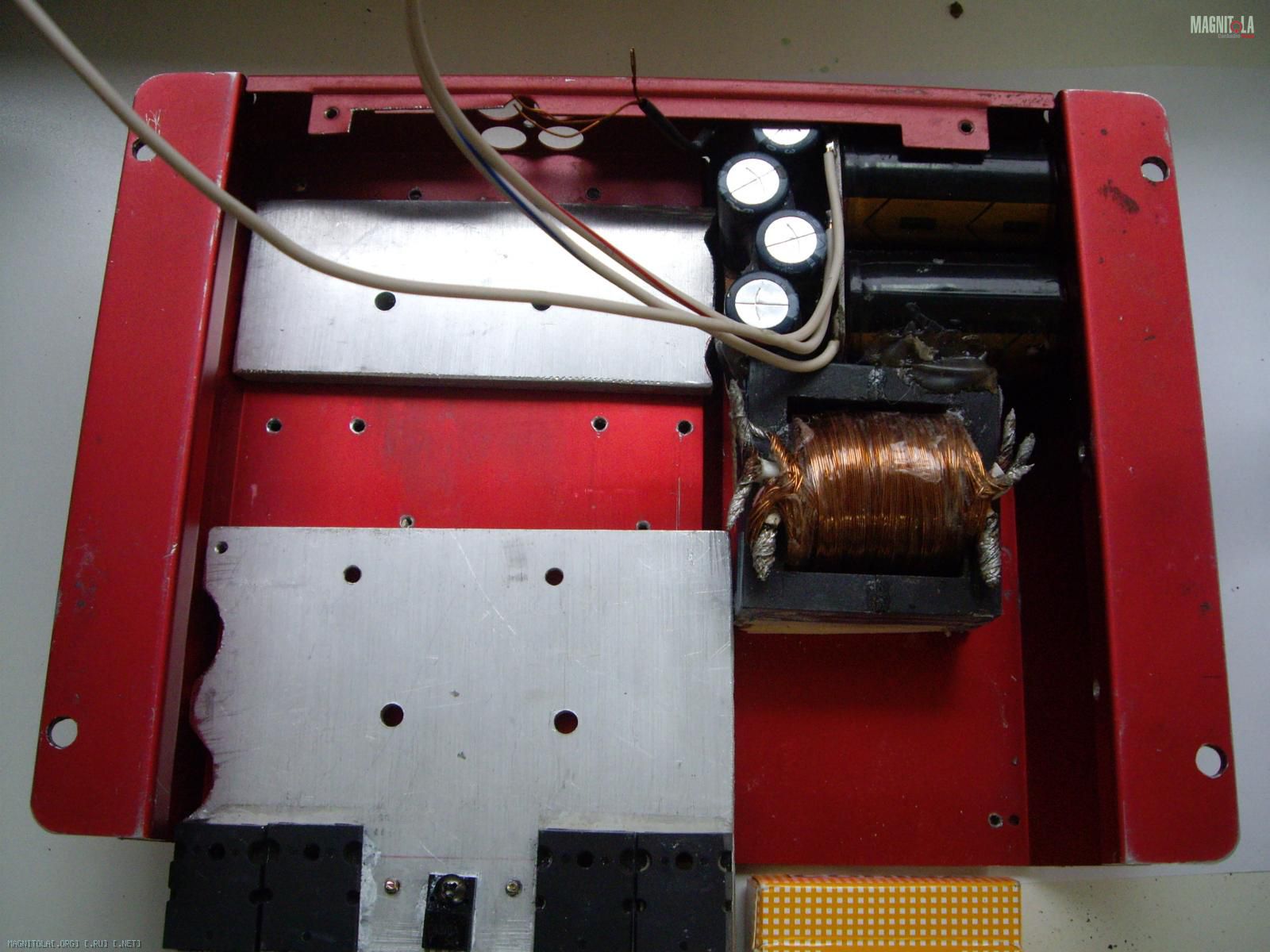

рабочий процесс
Вложение 503196 Вложение 503198

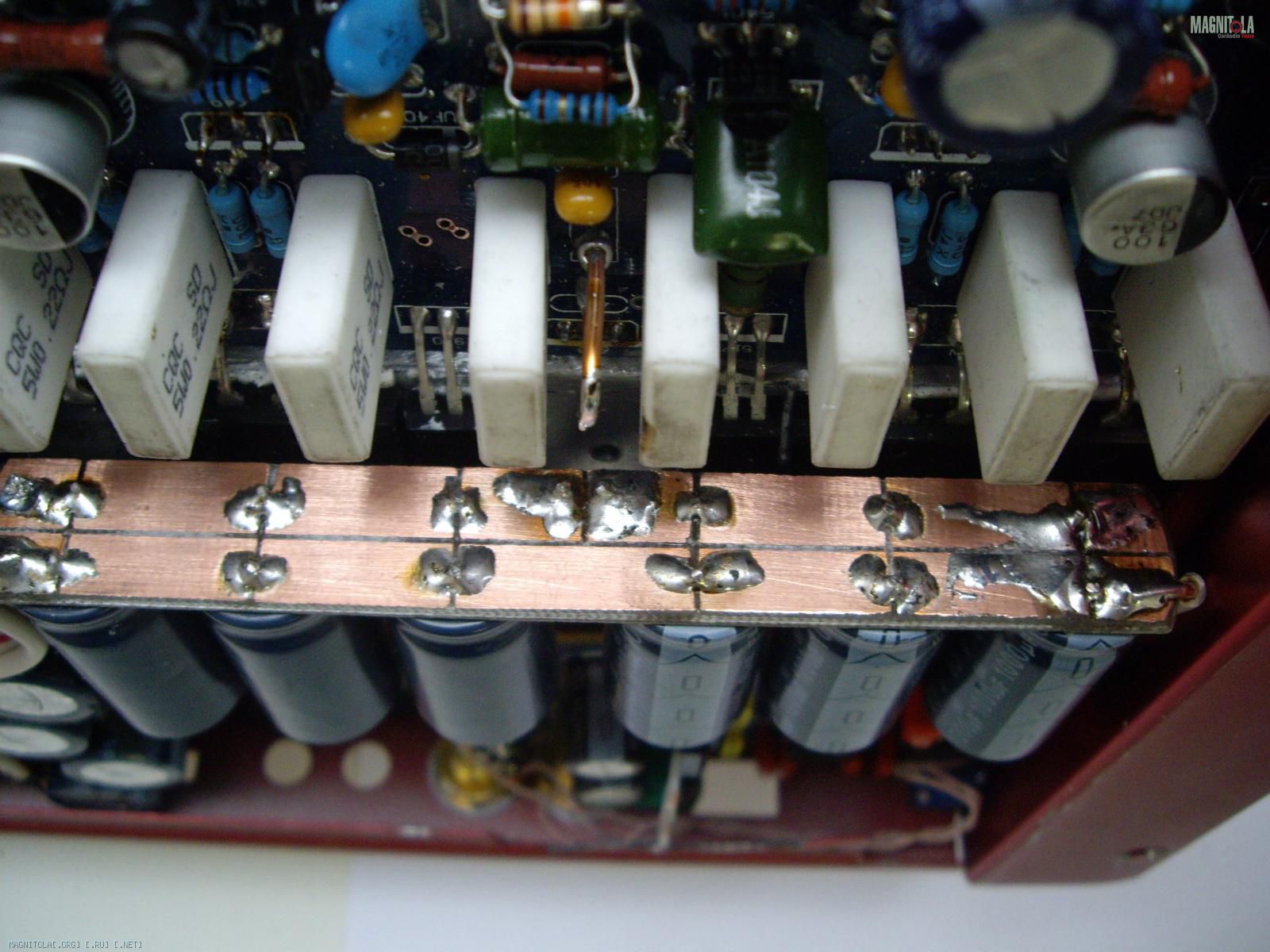

для любителей добавлять кондёры, прошу обратить внимание на этот снимок: Вложение 503200это то, о чём любит талдычить ростовский Алексей, "дядя ток не должен ходить мимо", на фото ещё не припаян подвод питания к мощникам, здесь видно немного

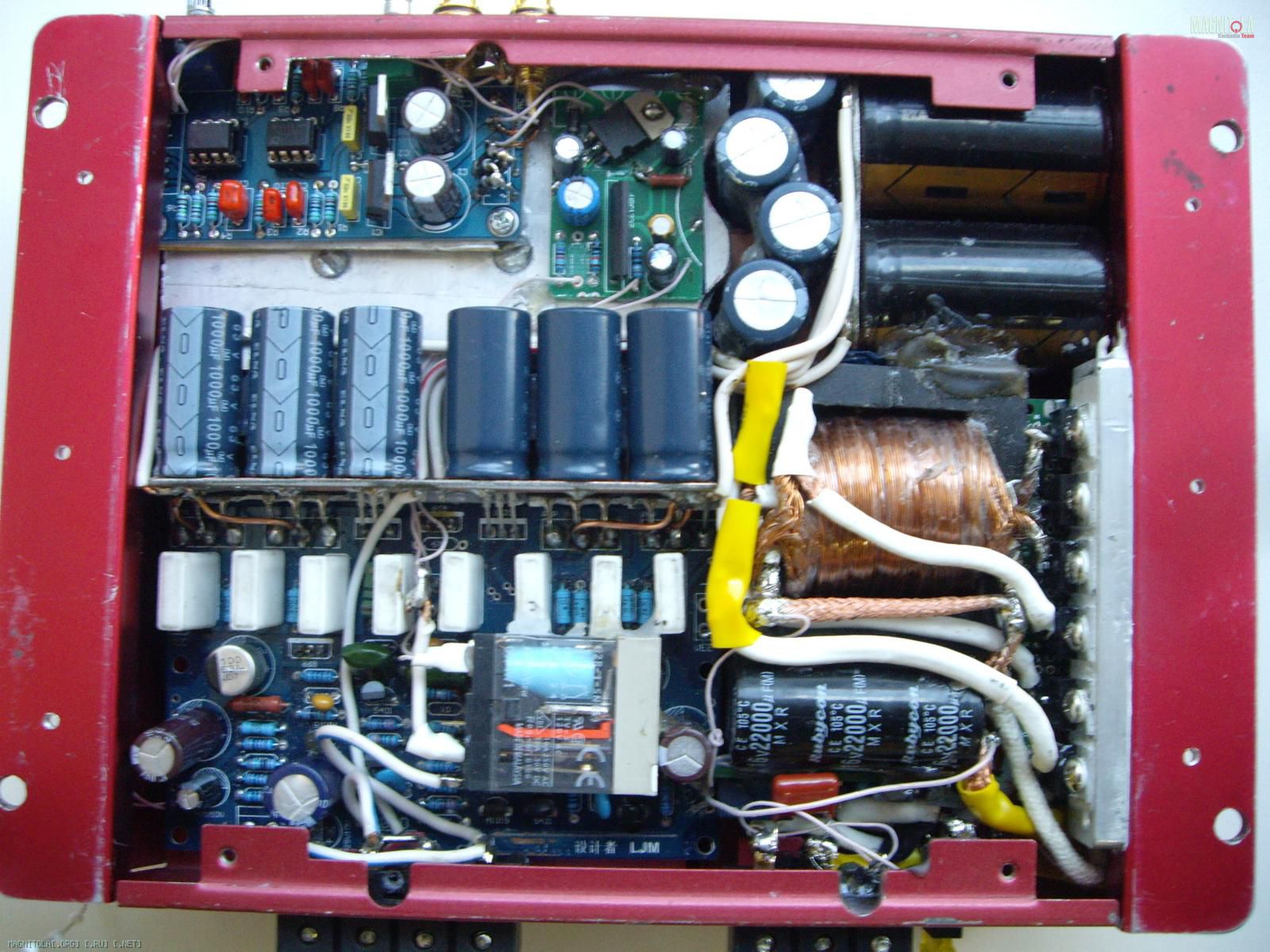

: Вложение 503202
разводка вторичного питания моножила 2,5мм кв, длина проводников минимальная
блок фильтра - кит(немного пересчитанный) , запитан от собственной обмотки, питание +15/-15, 3ий порядок и "громкость"(за всю жисть фазовращатель ни разу не сгодился), инфрасоник 6дб с 25Гц
защита ГГ выполнена на упц1237(весьма распространена в домашке и олд-усях), она же обеспечивает задержку подключения ГГ и мгновеное отключение при снятии ремоута, с помощью реле(хороший и мощный омрон), его видно на фотах
Вложений: 7
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)
Тоже решил поразвлекаЦЦа. Т.к. перехожу на процессорную систему, нужно было два "прямых" малогабаритных моноблока для работы на миды побортно, взамен установленных MACROM 41.06
Вложение 503246
На ковер! Усилитель MACROM 41.06

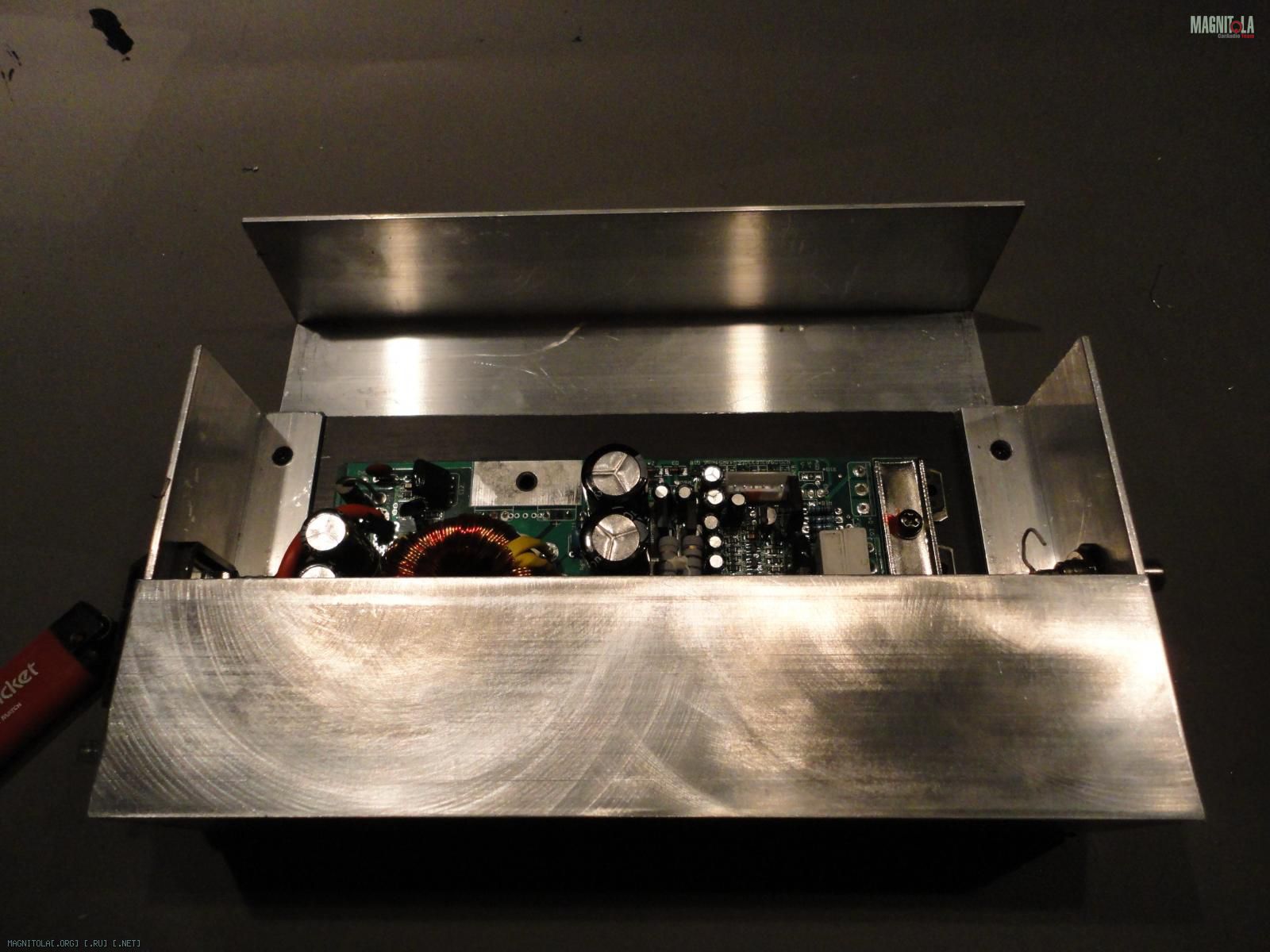

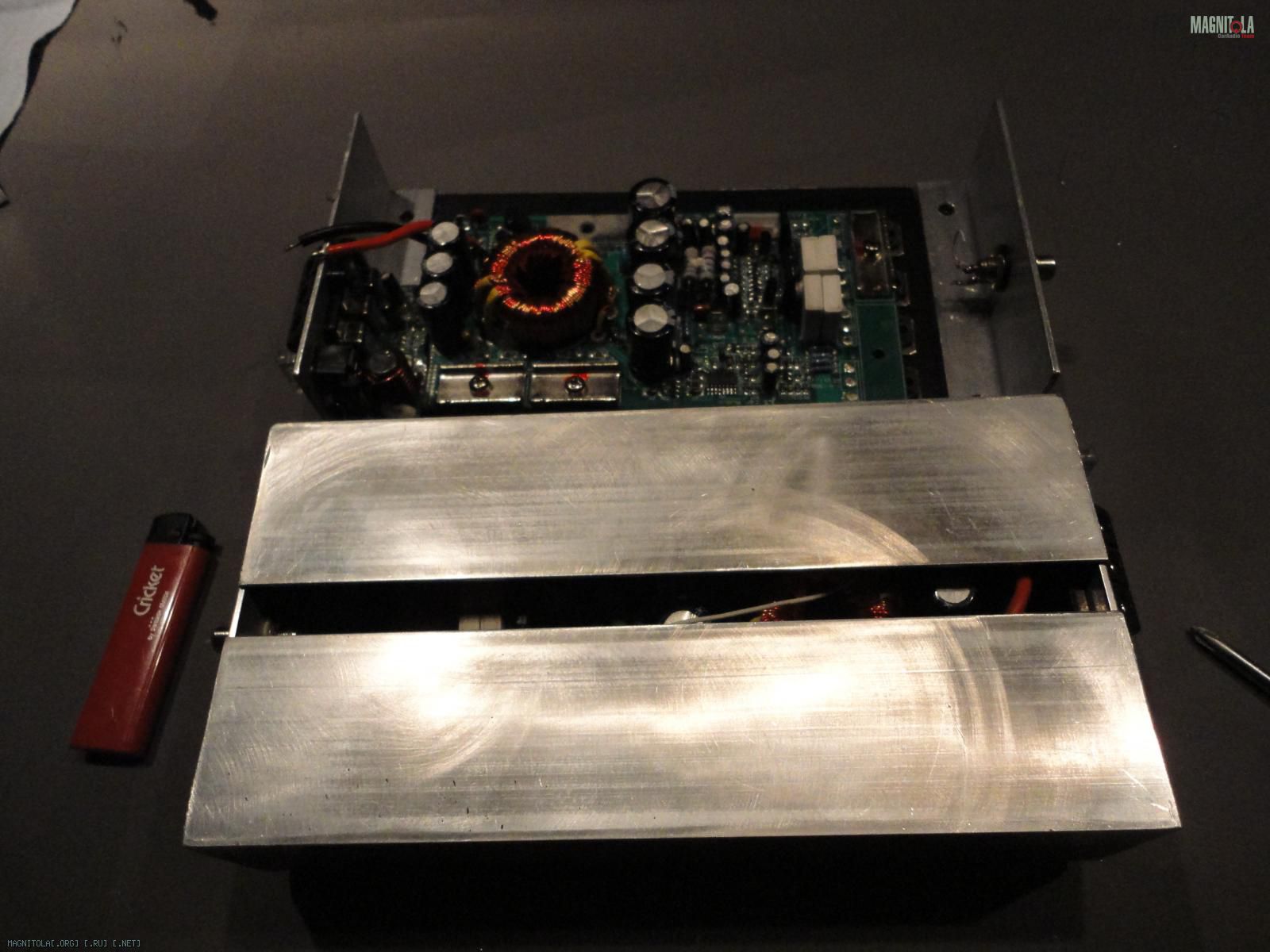

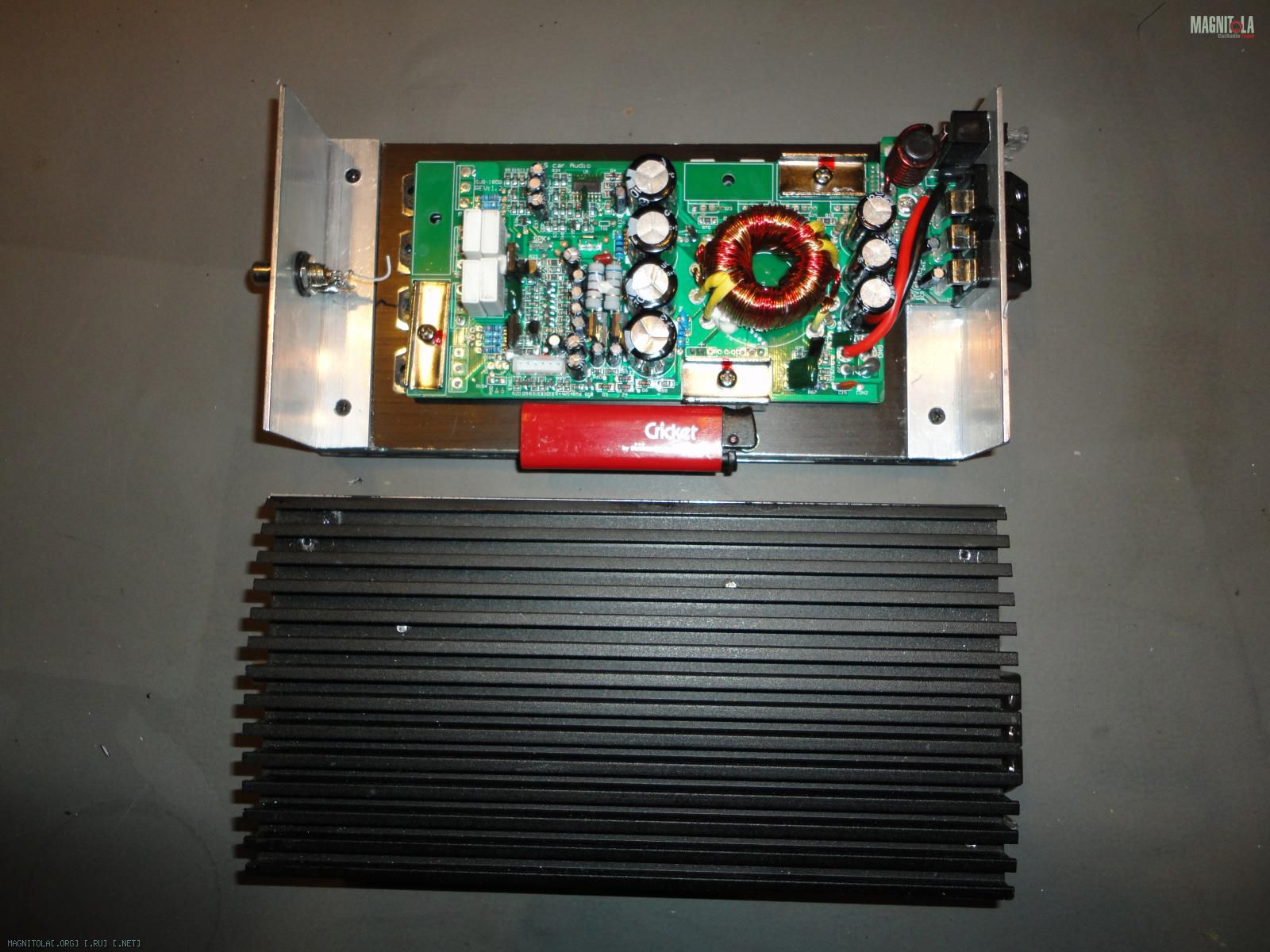

Чтой-то ничего подходящего не подвернулось, пришлось самому городить. Гемор ещё и в том, что корпуса самодельные.

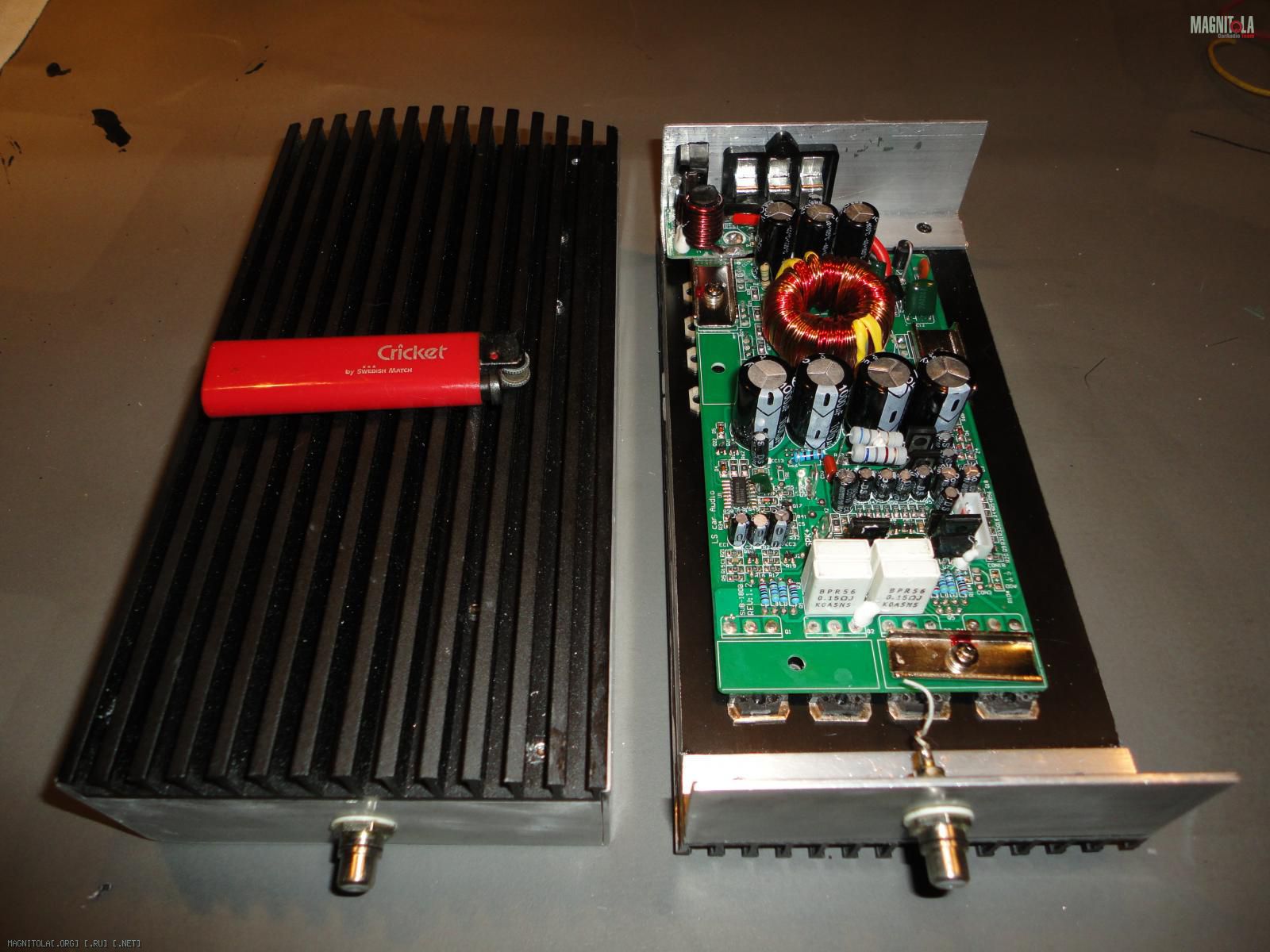

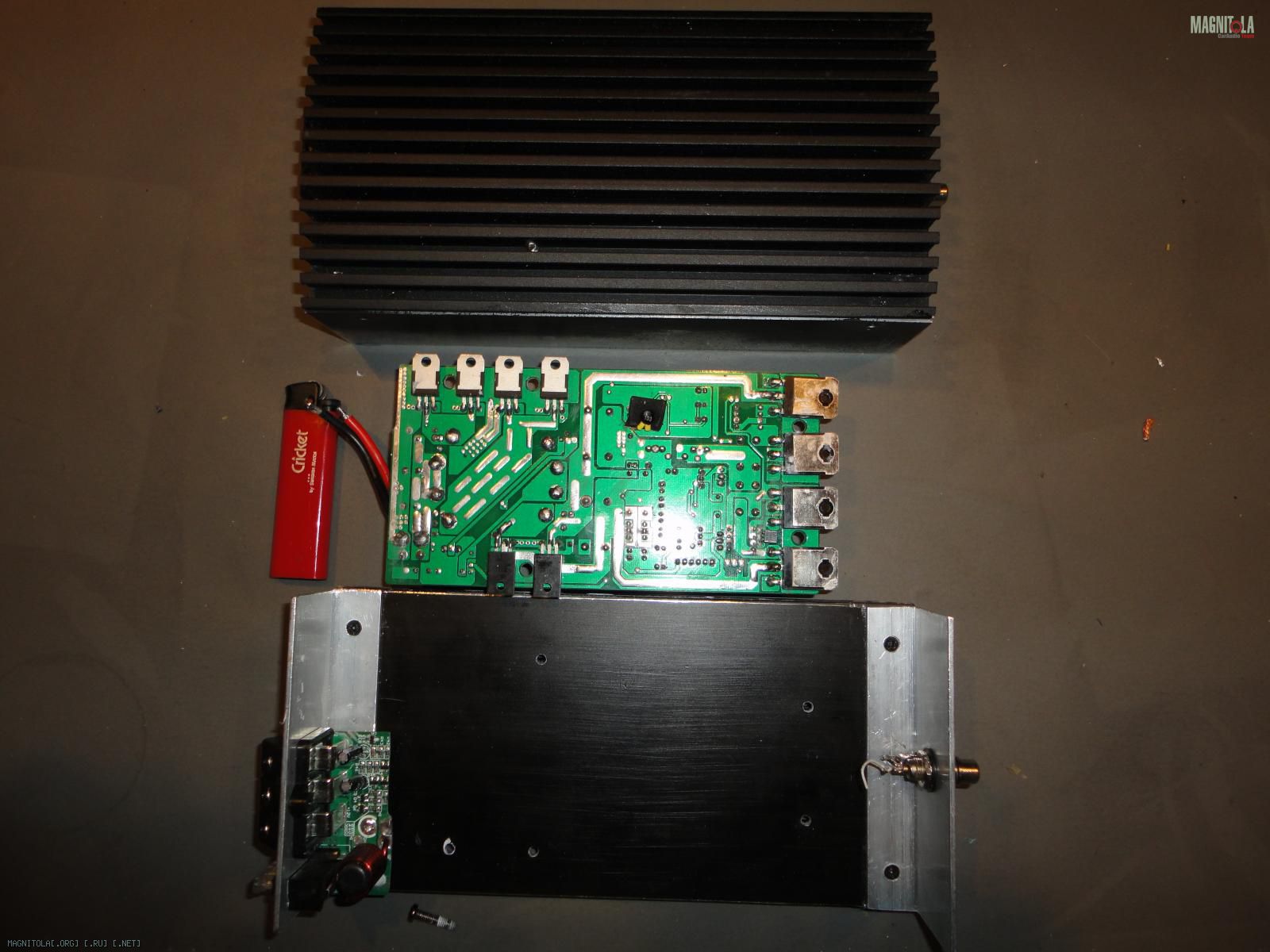

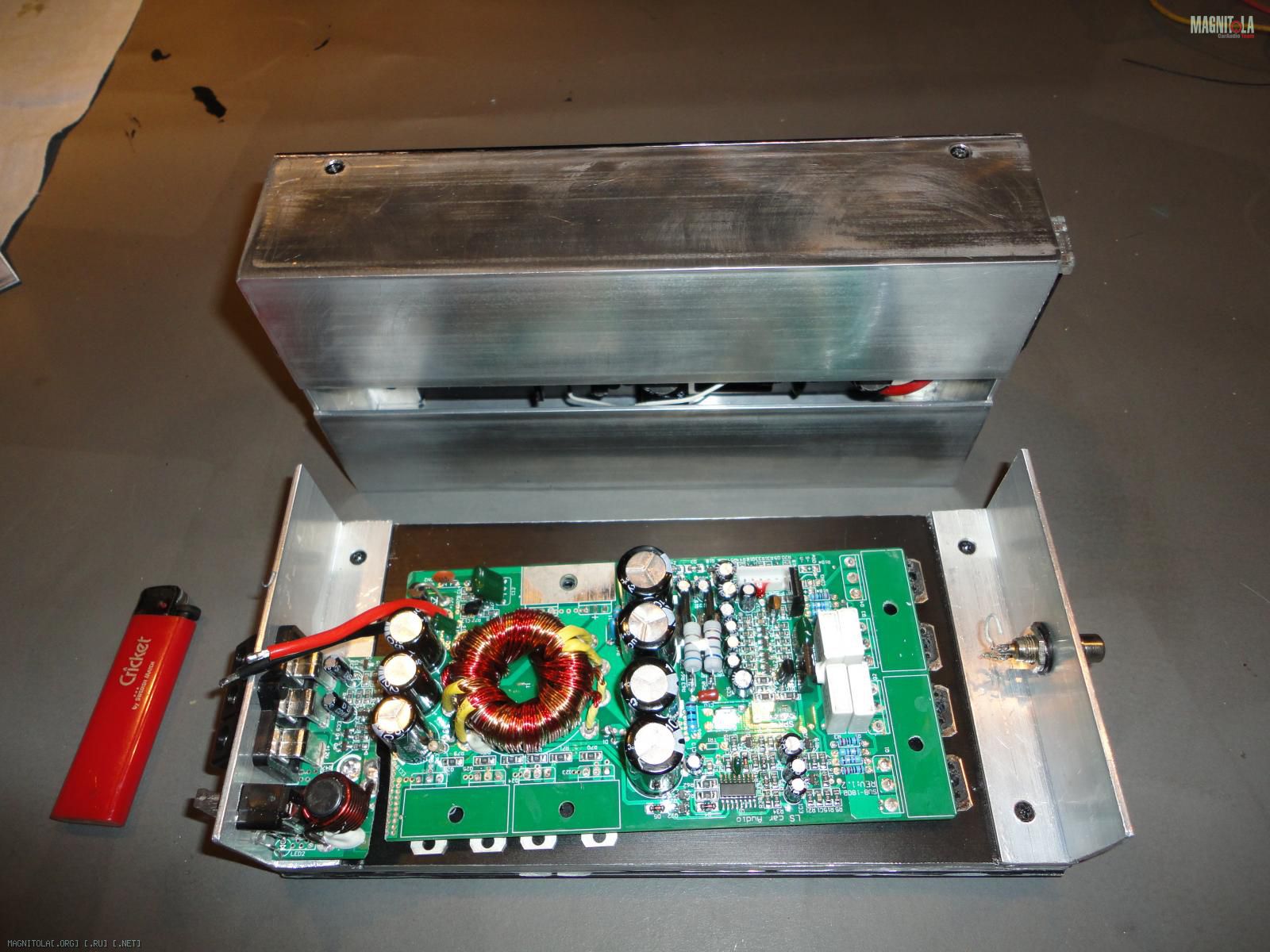

Вложение 503250Вложение 503252Вложение 503254Вложение 503256Вложение 503258Вложение 503260
Вложений: 4
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)
про мускулы поговорили, теперь про "любимого коня" - ПН, - сердце усилителя :)
в абсолютном большинстве любительских конструкций используется кольцо, ну а здесь Ш, не вопреки, а потому что валялось без дела, к тому же солидного сечения ;)

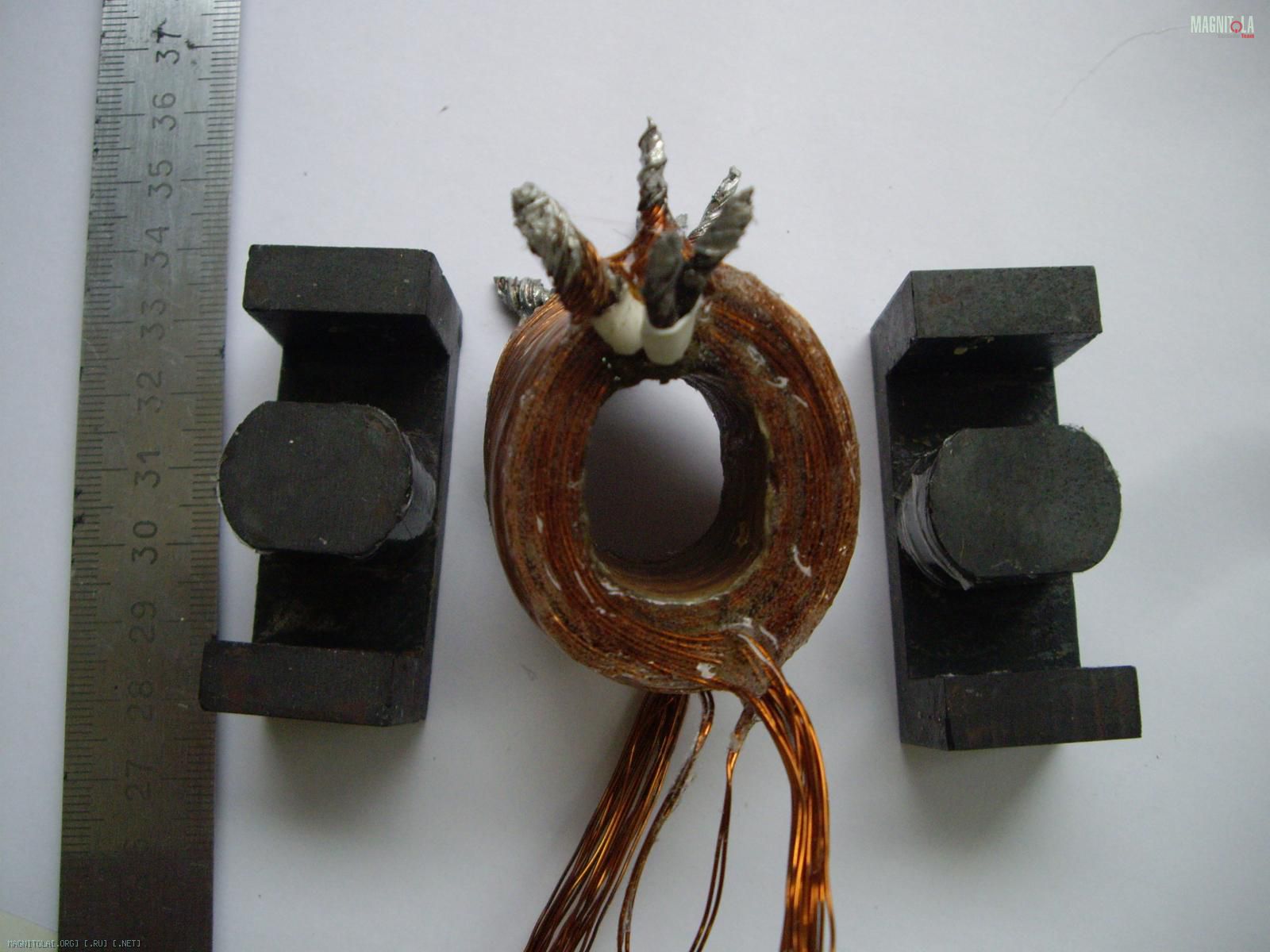

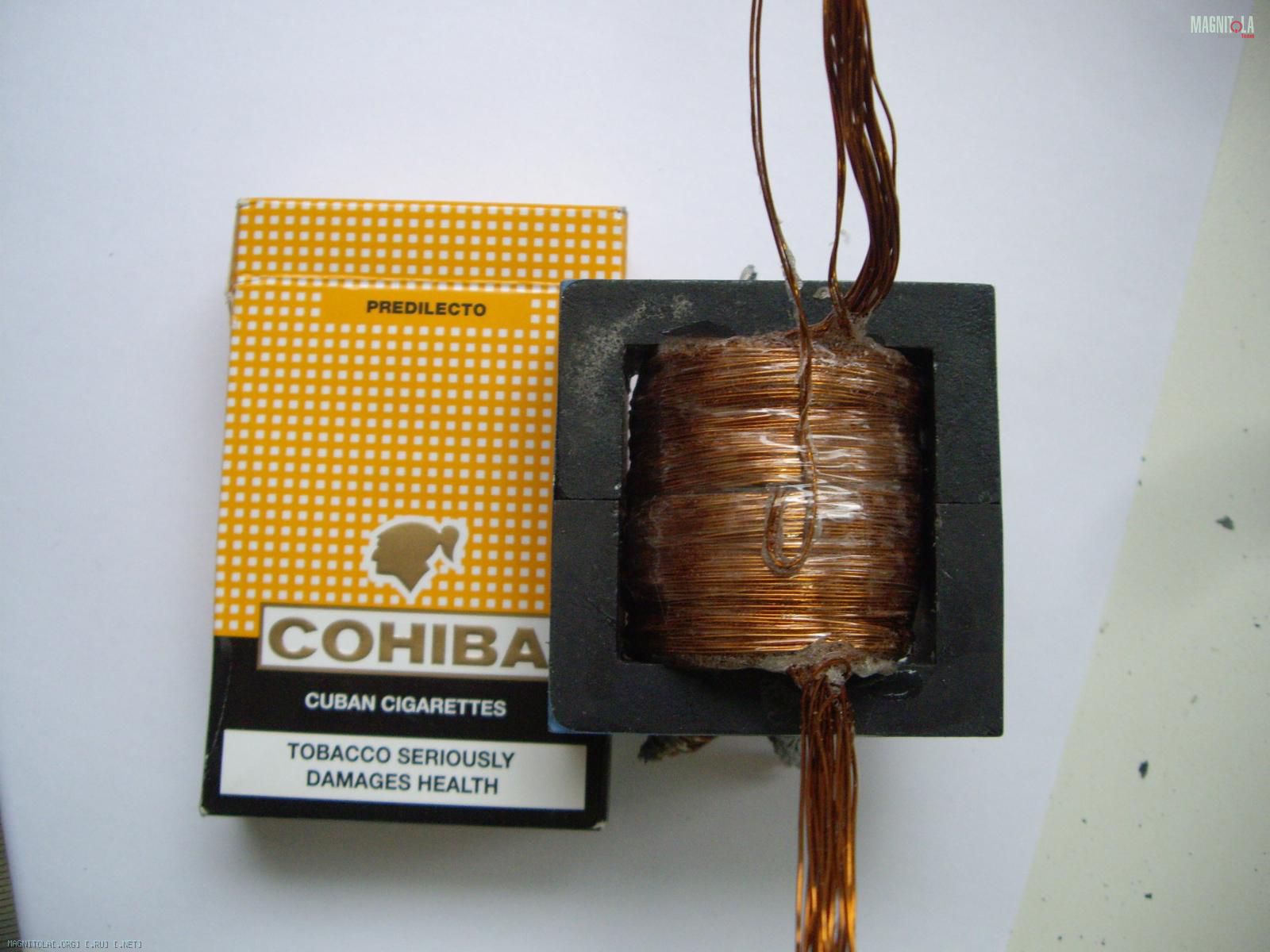

трансформатор намотан "сэндвичем"Вложение 503240Вложение 503242, т.е., первичка и вторичка перемешаны, намотаны без каркаса и довольно тонким проводом - окно заполнено медью по максимуму, каждая полуобмотка первички разбита на 3, - каждому мосфету свою личную обмотку! :yes3: мосфетов всего по три в плече(физической возможности разместить большее кол-во не нашёл), поэтому это ирф1404,
производители совсем оборзели - применяют минимально допустимую даташитом толщину ног - 0,46мм(!!!)(советские кт805 в то-220 имели 0,65 :laugh3:), это-то на транзисторах имеющих сопротивление перехода 4мОм!!! поэтому "силовые" ноги укорочены до минимума

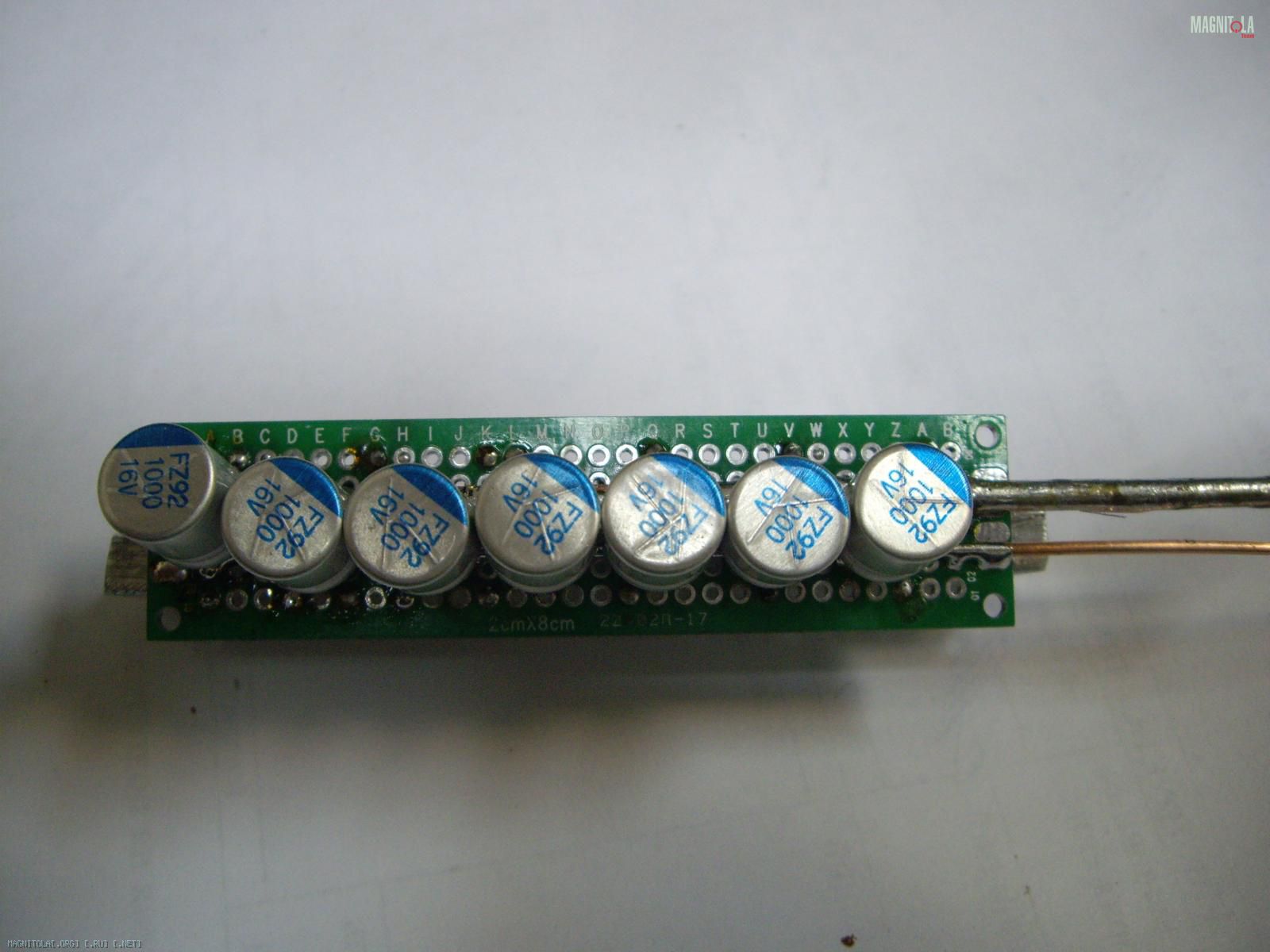

не смотря на 2х22000 мкФ рубикона(по низкому питанию ), с обратной стороны платы мосфетов ещё полимеры:
Вложение 503244
шина "минус" имеет сечение 9мм.кв, рядом провод потоньше - "подпирающий плюс" - 2,5мм.кв

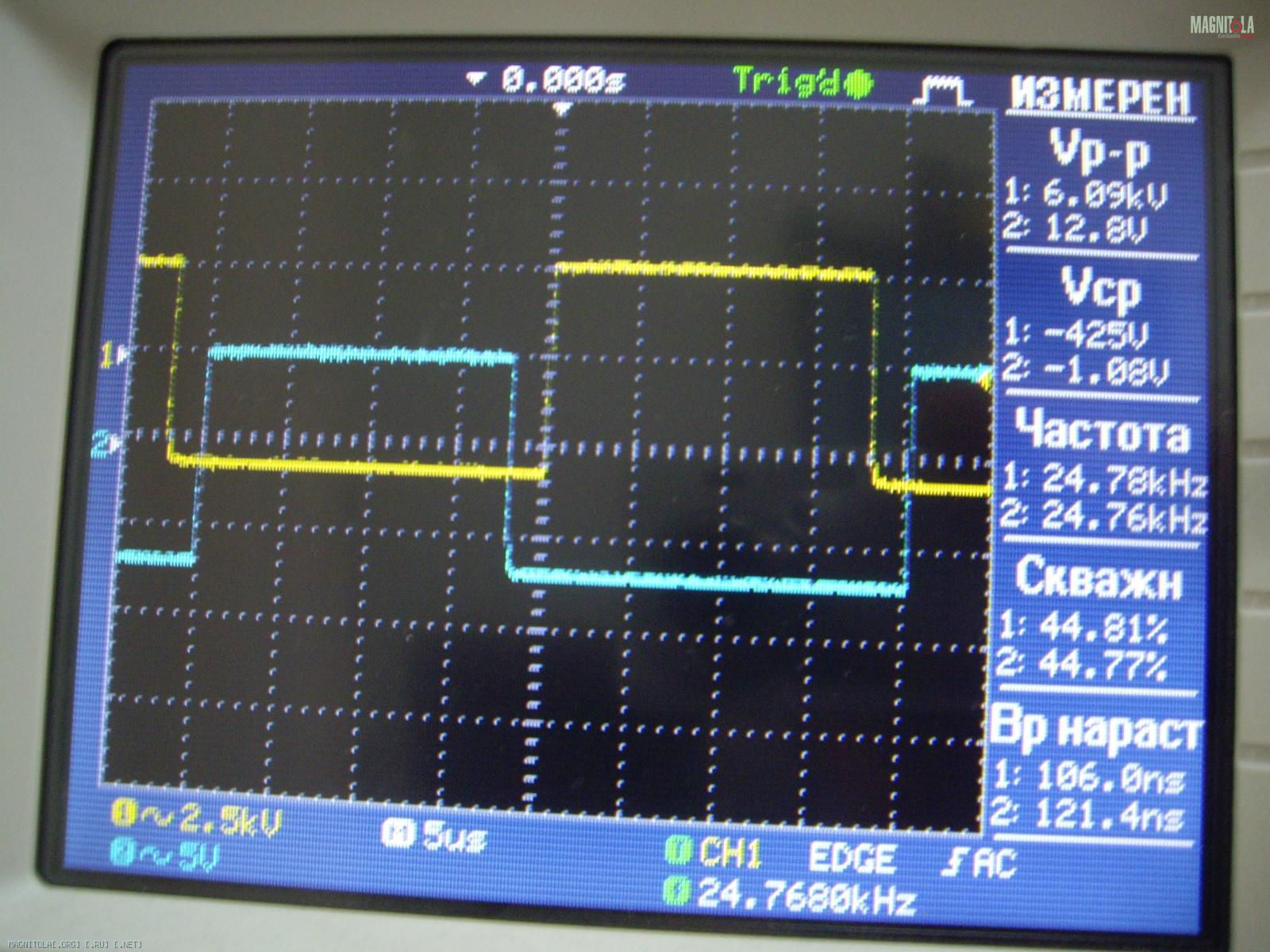

мозг ПН, без всяких премудростев, - 494ая, с простейшей обвязкой - кондёр и 3 резюка :), в головом виде несколько великоват дед-тайм
Вложение 503248 можно было поколдовать со смещением, но померив кпд, в качестве нагрузки применил чайник 2кВт :laugh3:, - 91%, решил забить, из-за 2...3ёх процентов морочиться...:sad:
драйверы мосфетов бд135/136 болгарского розливу :) , справляются с 1404 без проблем, почти! небольшая затяжка фронтов присутсвует! при этом абсолютно без всяки звонов, выбросов и прочей дряни(снабберы отсутсвуют)
в "затяжках" виноваты не бэдэ-шки, а померив кпд и убедившись в нормальной(более чем) температуре мосфетов при жестокой нагрузке на этот недочёт тоже забил
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)
Цитата:
Сообщение от
Rover Тоже решил поразвлекаЦЦа. Т.к. перехожу на процессорную систему, нужно было два "прямых" малогабаритных моноблока для работы на миды побортно, взамен установленных MACROM 41.06
Чтой-то ничего подходящего не подвернулось, пришлось самому городить. Гемор ещё и в том, что корпуса самодельные.
Аккуратные малыши! у меня колхоз :)
но всё равно продолжу :)
вторичная обмотка транса припаяна непосредственно к мосту(он под толстыми электролитами) - четыре ультрафаста мур860 от он-семи, прижатые к корпусу, на выходе +61/-61 В , когда на входе 13,8В
возможную критику про пределы электролитов по питанию - 16В по первичке и 63В по вторичке слушать не буду, отбор электролитов провожу по собственной методе: нагреваю конденсатор градусов до 80 и подаю на него напряжение, плавно увеличиваю, при этом контролирую ток, пошли микроамперчики - предел, уменьшаем его на %15 - граница безопасной работы, у иных электролитов эта граница в 2 раза выше указанного номинала(абсолютно никого не призываю его так превышать), как правило "маловольтовые" электролиты не допускают превышения и на 10-15% номинала.
Общая ёмкость в первичной цепи 50000мкФ(по факту 45000, рубиконы, мать их, страдают дистрофией), по вторичной - 2х15000(факт по 14000, с низкоимпедасными элнами больше порядку :) )
Вложений: 1
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)

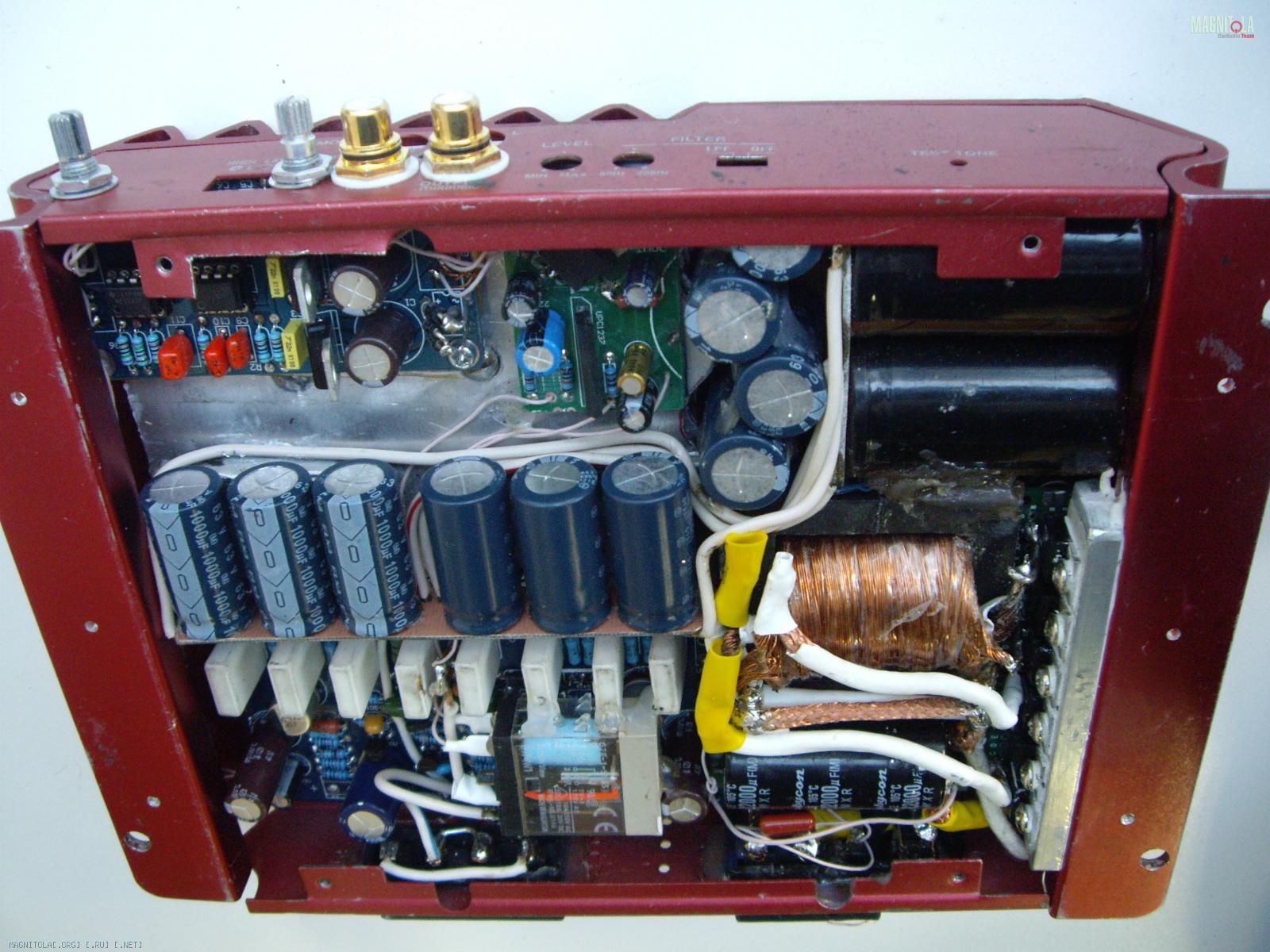

Ещё ракурс
Вложение 503290
И немного цифирок:
На ХХ при напряжении питания 13,8В усилитель потребляет 560мА (класс Б - усь-то на саб, выходные транзисторы на грани открытия, корпус маленький, перегрев никчему, но защита по температуре есть на всякий - откл при 75 градусов на корпусе, возможно дуть придётся, но это врядли)
На выходе практически ноль(мульт неплохой, не ловит ничего)
При напряжении питания 13,8В, на входе 30Гц, сопротивление нагрузки 8Ом выходная мощность(ПРАВИЛЬНЫЙ СИНУС) 175 Вт
4Ом (СИНУС БЕЗ НАМЁКА НА ОГРАНИЧЕНИЕ) - 317Вт, но при этом на входе напряжение упало до 13,3В, потребление 36А, возможно добился бы и большей мощности, но нету соответствующего источника питания
На 2 Ом обмерить не получилось( источник питания не позволил совсем), но я это сделаю всё равно, как только вооружусь :laugh3:
Усилитель будет накрыт 4мм алюминиевой пластиной(родная жестянка теперь не подходит) внахлёст на крепёжные рёбра(доп. радиатор :yes3:) и отслушан в ближайшее время.
Re: Сделал полукачественный усилитель класса Б в машину, или "злой малыш" :)
Всем с наступившим! Сразу видно что праздники не зря прошли, и если автор не против тоже выложу фото,чем занималися.По сути, даже если ток покоя мизерный или отсутствует он всё равно АВ.
