Цифровой вход для Clarion HX-d2

Приветствую всех. Предлагаю бюджетный :yes3: и простой способ организовать цифро-вход в Клару Моисеевну.
Предыстория такова - я убил привод на Д2 (история тут: http://magnitola.org/clarion/83998-r...o-delat-2.html)
поиски привода пока ничем не завершились.
Вяло перебирая варианты качественного источника решил купить эмулятор чеинджера что бы активировать цифровой вход. Итог - коробочки нет и не будет.

В очередной раз изучая сервисмануал, обратил внимание на блок схему аппарата (стр.5). там есть микросхемка АК4112 включенная в последовательном режиме. Так вот, коробочка-эмулятор заставляет Клару активировать второй вход этой микросхемы идущий через буфер и коммутатор на разъём оптики, а в остальное время активен первый подключенный через инвертор на 1 контакт шлейфа привода. Он активен всегда в режиме CD, даже если привода нет совсем.
Ну это интересно - подцепляю опторесивер на контакт D-OUT и чуда не произошло. Звука нет. Вытаскиваю осциллограф и смотрю входы-выходы: выход с ресивера - есть, вход и выход 4112 - есть, вход и выход 4121 - есть, вход ДСП и выход с ЦАПов тоже есть.

Тут всплывает единственный косяк этого решения - надо навсегда активировать 2 цепи mute. Достав с антресоли новую клару, понял что в режиме диска, mute снимается когда начнёт играть 1 трэк, а привода то не будет.

Пока сделал для опытов через штатную схему, в принципе, можно сделать вход оптики или коаксиала напрямую в АК4112, схемы в документации на 4112, наверное это даже правильней.

Примерно как то так.
http://www.youtube.com/watch?v=nQ-1S...ature=youtu.be

Оптика

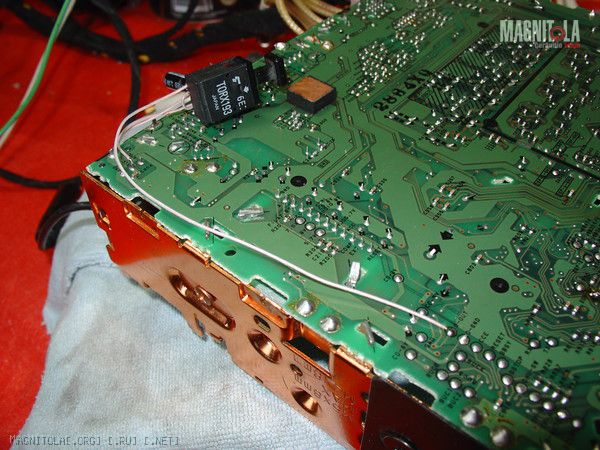

http://content-30.foto.my.mail.ru/ma.../315/s-522.JPG
Вложение 526360

Первый mute - перерезана дорожка слева от Q418

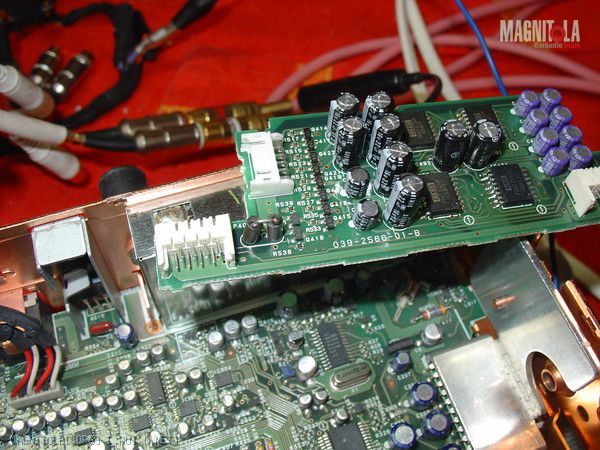

http://content-30.foto.my.mail.ru/ma.../315/s-521.JPG
Вложение 526362

Второй mute - перемычка

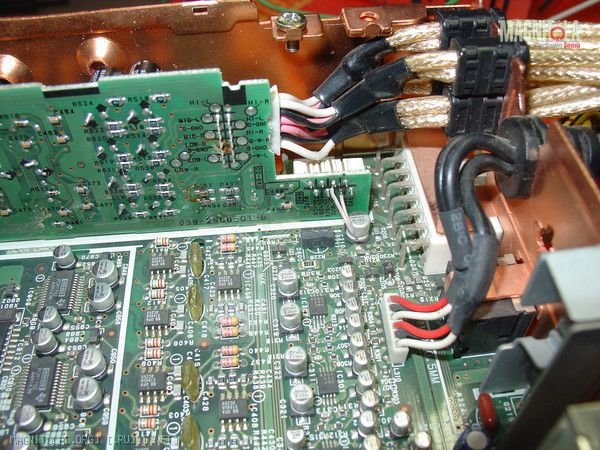

http://content-30.foto.my.mail.ru/ma.../315/s-520.JPG
Вложение 526364

Роман-и работает?как раз ДРЗ 9255 нужно так же препарировать.....

serg150, работает, куда ж денется. Если б не работало то не писал бы. Первая ссылка в первом посте на видео работы.

Romas Bar скажите пожалуйста, есть ли возможность в данной модели Кларион реализовать AUX

_BECAS_, на ней и так должны быть 2 штатных хвоста AUX1 и AUX2, если их никто не отрезал.

Спасибо, буду внимательней, сейчас посмотрю.

Ауксы переключаются кнопкой Band если что.

Цитата:

---

Сообщение от Romas Bar

Итог - коробочки нет и не будет

---

в смысле нет и не будет? у Ильи (aka SOVA) нет и не будет, или DMC-9088/DMC-20198 перестали выпускать? http://dmc.comparty.su/sections/Sopr...tolami_Clarion

q_w_e_r_t_y, для DMC коаксиал не нужен, мп3 не нужен мне.
Лично у SOVA не спрашивал, а вот Garmin сказал коробочкам гамовер.

SOVA и Garmin - есть одна сущность:)

Отправлено с моего JUST5SPACER через Tapatalk

Цитата:

---

Сообщение от Romas Bar

q_w_e_r_t_y, для DMC коаксиал не нужен, мп3 не нужен мне.

---

коробочка Garmin'а (aka SOVA) всего лишь эмулирует чейнджер, для того чтоб открылся цифровой вход.. DMC тоже эмулирует чейнджер + ещё и позволяет по аналогу гнать мп3 и управлять всем этим с кнопок магнитолы.. не нужно мп3 - не пользуй, просто подключи DMC для эмуляции чейнджера (открытия цифрового входа) и подключи по оптике/коаксиалу медиаплеер..

з.ы. возможно прийдётся закинуть на подключенную к DMC карточку "пустой" мп3 файл длительностью 99час99мин...

---------- Сообщение добавлено 04.04.2014 в 18:05 ----------

просто я уже это проходил на HX-D1: вместо СД-привода подключил s/pdif вход, отрезал ключи мюте, подключил по s/pdif pioneer 1500 (переделаный Ильёй SOVA/Garmin) - дома всё играло ОК.. ну немного клацало в колонках при переключении CD/AUX/Tuner ну и ладно.. а поставил в авто и чуть не попалил динамики.. хлопки такие, что страшно лишний раз тюнер включить)) но я её таки обманул: взял управляющее напряжение для ключей мюте HX-D1 с pioneer 1500.. то есть кинул доп.проводок от пионера на клару и получилось, что пионер управляет ключами мюте клары..

q_w_e_r_t_y, понятное дело что пилить mute это не правильно, мысль крутится такая: воткнуть туда МК который будет упрвлять ключами, ковыряю когда есть время и настроение.
Вот выставили на суд общественности, может и победим вместе если кто нибудь поможет.

Цитата:

---

Сообщение от q_w_e_r_t_y

з.ы. возможно прийдётся закинуть на подключенную к DMC карточку "пустой" мп3 файл длительностью 99час99мин...

---

В этом нет надобности. У меня папка на карте памяти CD01 и в ней с десяток песен (но можно и один трек). DMC гоняет их по кругу. На кларе выставил отображение часов, чтобы номера треков глаза не мозолили.

по круту - то понятно, главное, что б в паузах (между треками) не отключался выход (ключи mute)

Цитата:

---

Сообщение от Romas Bar

Лично у SOVA не спрашивал, а вот Garmin сказал коробочкам гамовер.

---

Нет смысла уже спрашивать SOVA в курсе:laugh3:

serega777es,
Просто прекрасно, чудесно, изумительно что SOVA в курсе. Все?

Цитата:

---

Сообщение от Romas Bar

serega777es,
Просто прекрасно, чудесно, изумительно что SOVA в курсе. Все?

---

Без обид!:drinks:За идею RESPECT:good2:c кларой

А твикнуть? не? :) могу подкинуть пару идей :)

Цитата:

---

Сообщение от q_w_e_r_t_y

по круту - то понятно, главное, что б в паузах (между треками) не отключался выход (ключи mute)

---

Вообще не знаю, как это. Никаких побочных эффектов и артефактов не наблюдается. Работает как и положено эмулятору - молча, не отсвечивая.

подпишусь, тоже надо...:yes:

Здравствуйте! Ребята,помогите организовать цифровой вход в pioneer deh 7500mp...может кто сталкивался. Спасибо!

Всем привет! Кто разбирается помогите сделать коаксиальные входы,выходы на Clarion drx9375 + на проц Clarion dph9300 и чейнджер Clarion CDC1235. Оптика и чейнджер там идет как на Clarion drx9255

Забыл добавить, закончилось дело так.
https://content.foto.my.mail.ru/mail.../295/i-594.jpg
https://content.foto.my.mail.ru/mail.../295/i-593.jpg

https://youtu.be/GqfhtZjqmRM
