LPF в dac Mcintosh mda4000
День добрый.
Волею судеб попал мне в руки DAC Mcintosh MDA4000.
И оказался он немного перекопанным.В частности вместо опера OP275GP стоит OP2604AP.

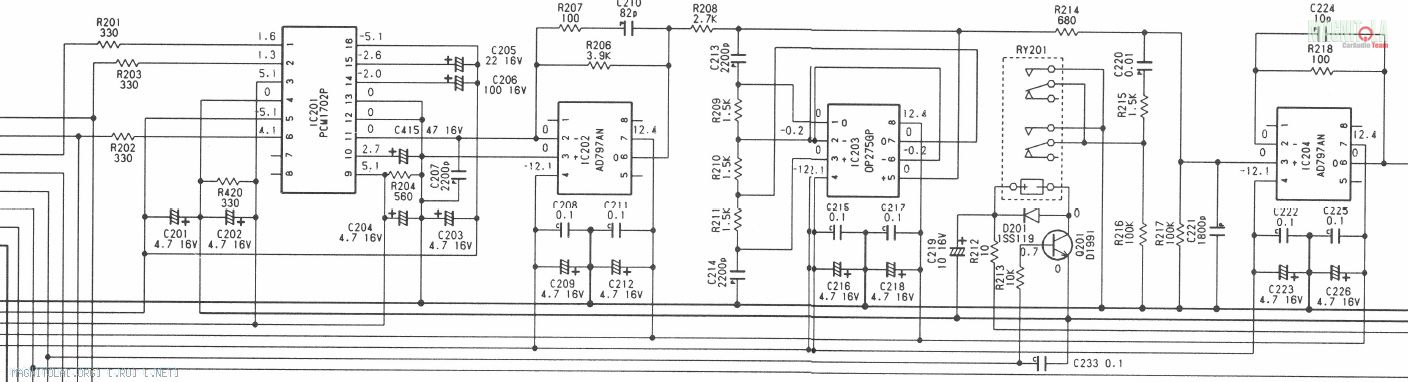

Вот кусок принципиальной схемы:
Вложение 660648
Подскажите какую роль он выполняет?
Обвязка вся стоковая.Поискал информацию по этому ОУ,она как всегда разнится :)
Вот несколько мнений:
Цитата:
высокие искажения, высокие шумы питания... Звучит "лампово" - тепло, чуть мутно-размазанно, сглаживает "неровности" вместе с рельефом и динамикой...
Цитата:
неприятный оттенок "искусственности", особенно в области высоких частот, от него быстро устаёшь.
Цитата:
op2604 играет много правильных звуков, но музыку не играет
Вот думаю что делать?Поискать стоковый OP275GP и сравнить?Пересчитать обвязку для OP2604AP и послушать.Попробовать какой-либо ещё ОУ с пересчетом обвязки.
Гуру,подскажите...
re: LPF в dac Mcintosh mda4000
Re:ОУ в DAC Mcintosh MDA4000.
Цитата:
Сообщение от
A!exT пересчитать осилишь? ;)
Попробую.Вот смотрю книгу Op Amp Applications Handbook,вникаю :)
Алексей,в каком качестве OP275GP используется в этом даке?
re: LPF в dac Mcintosh mda4000
похоже дальше обложки дело не дошло :)
посмотри куда идет токовый выход рсм ;)
Вложений: 1
re: LPF в dac Mcintosh mda4000
Цитата:
Сообщение от
A!exT похоже дальше обложки дело не дошло :)
Ну почти ;) Английский подзабылся с института :)
Цитата:
Сообщение от
A!exT посмотри куда идет токовый выход рсм ;)

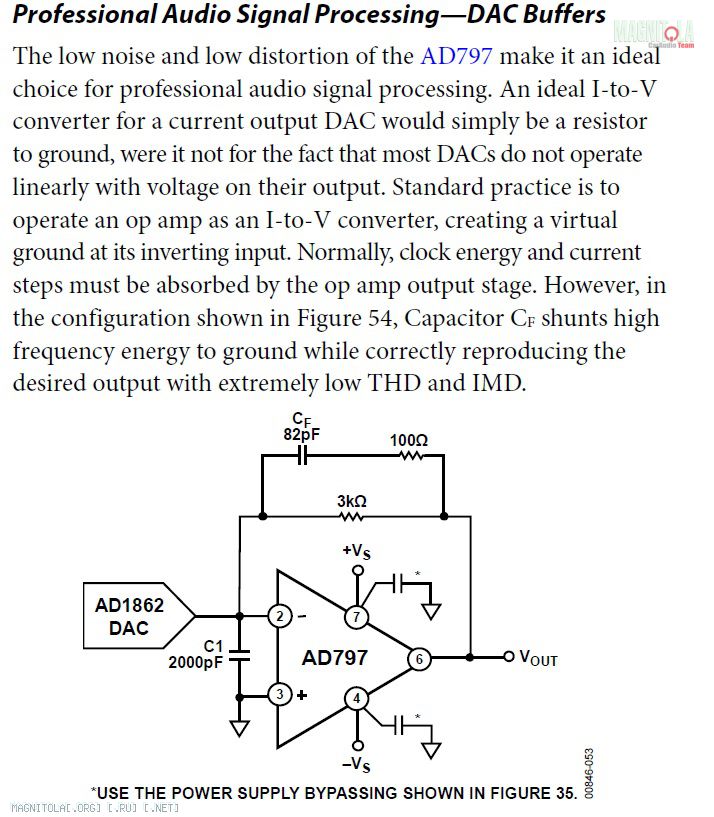

Он идёт на инвертирующий вход AD797,на которой организован I\U.
Вложение 660674
re: LPF в dac Mcintosh mda4000
в 406 на этом месте стоит 2604, и всё работает (у денона - 2134, у некоторых - 5532) ;)
re: LPF в dac Mcintosh mda4000
Цитата:
Сообщение от
A!exT в 406 на этом месте стоит 2604, и всё работает (у денона - 2134, у некоторых - 5532) ;)
т.е. просто нет смысла лезть.Я правильно понял?
re: LPF в dac Mcintosh mda4000
смысл есть тогда, когда четко понимаешь зачем.
если руки чешутся - можно или руки с мылом помыть, или просто опер поменять
re: LPF в dac Mcintosh mda4000
Цитата:
Сообщение от
A!exT смысл есть тогда, когда четко понимаешь зачем.
если руки чешутся - можно или руки с мылом помыть, или просто опер поменять
Просто кто-то уже поменял стоковый op275GP на op2604ap.У меня руки не особо чешутся,я просто хочу понять зачем это было сделано и правильно ли это было сделано.
re: LPF в dac Mcintosh mda4000
или руки чесались, или по звуку что-то неустраивало.
на 99% уверен, что ограничились тупой заменой пин-2-пин, поскольку мало кто готов пересчитать гиратор ;)
