Затёртый ШИМ,как определить

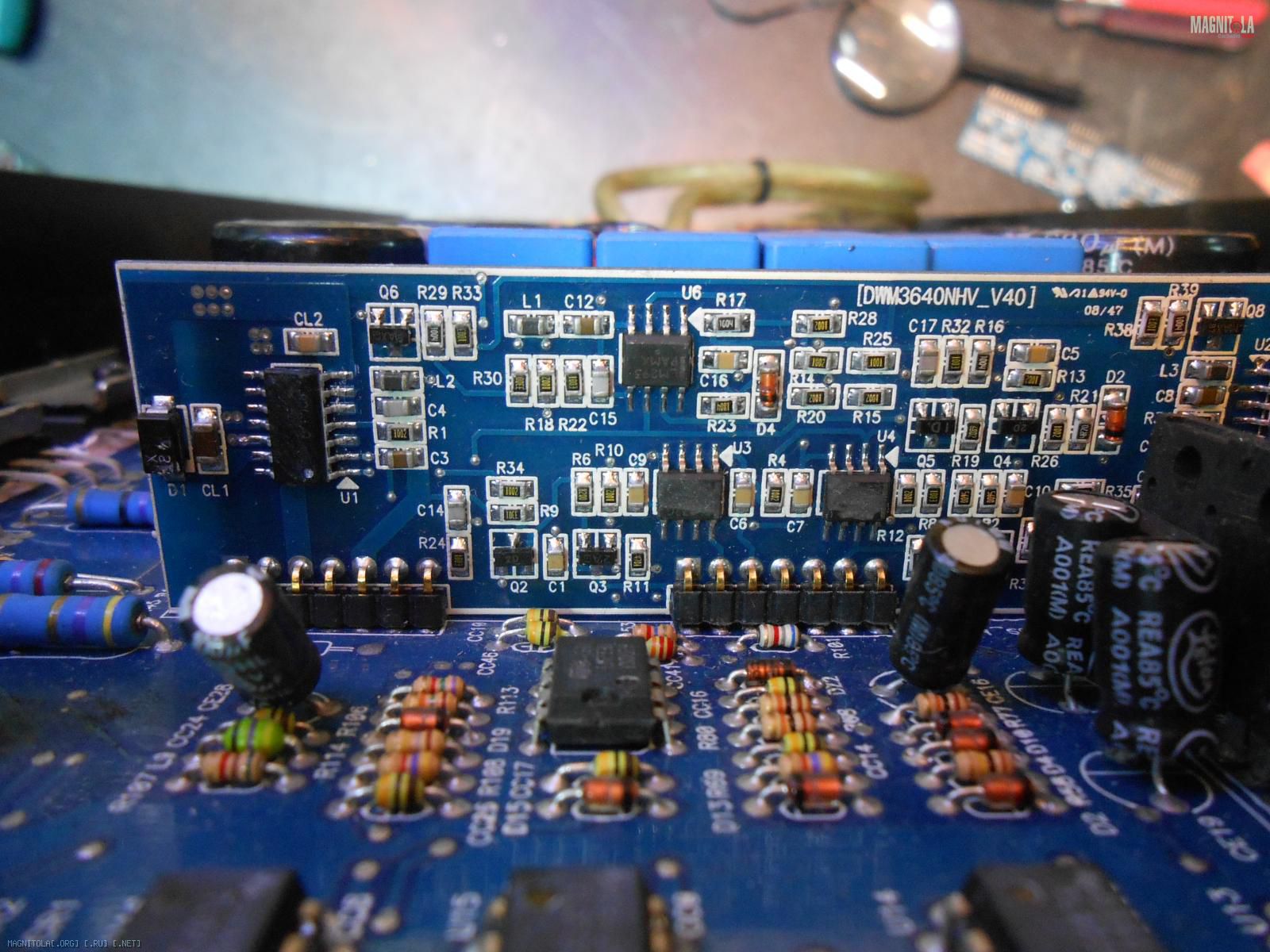

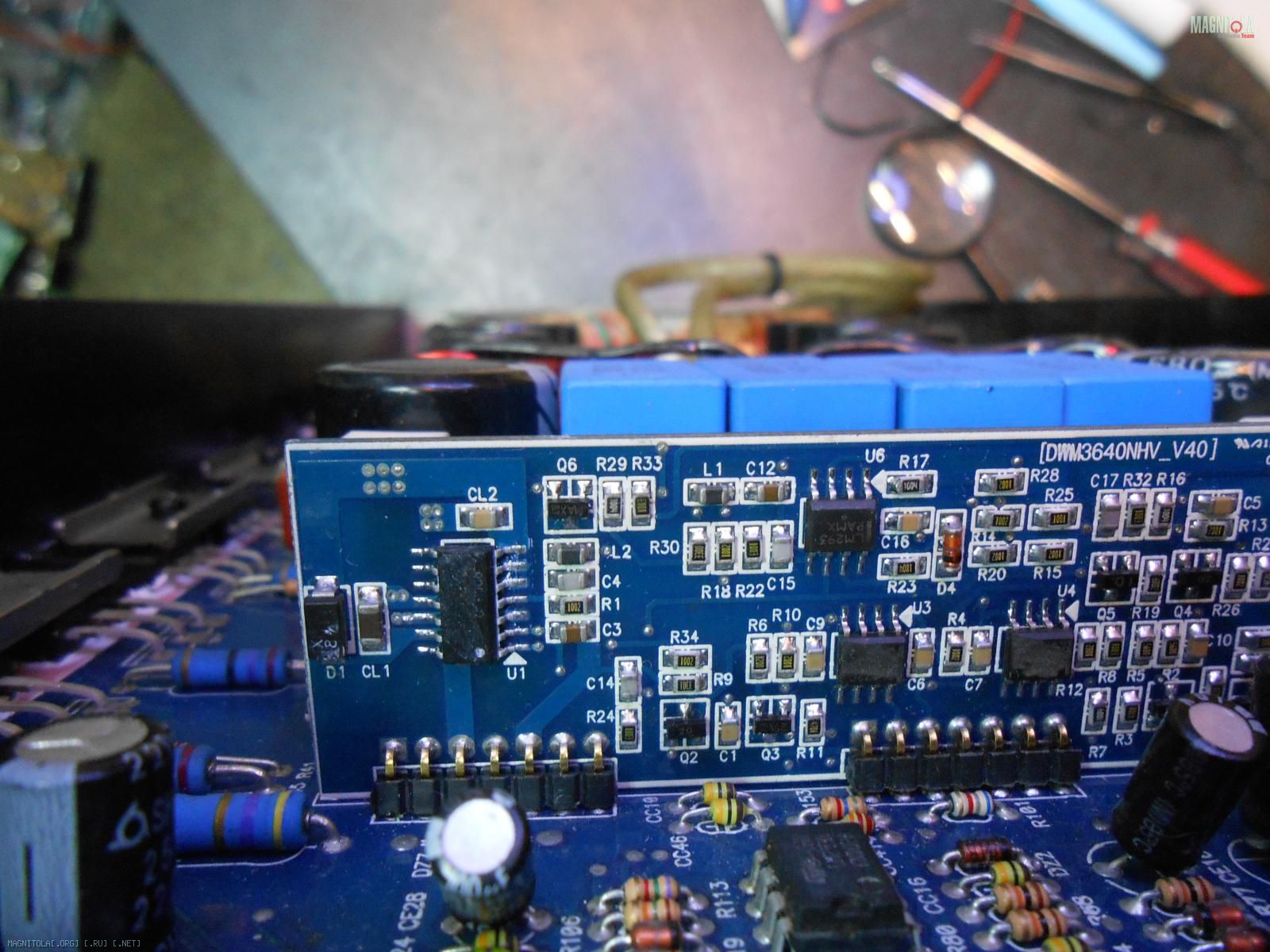

На данной плате есть опознавательные знаки,но что кроется под U3?:цифры 72 видимо,но это вопрос?!
Вложение 670060Вложение 670062

TL072?

вопрос задан утвердительно,всё что пришло в голову ACT4072 но делать ей там нечего,да и не ШИМ там ИМХО. А компаратор не затёрли.

Цитата:

---

Сообщение от A!exT

TL072?

---

Скорее всего.
Очень часто делают ШИМ на обычном ОУ - часто встречал банальные 4558.

Цитата:

---

Сообщение от A!exT

TL072?

---

Я тоже к ней склоняюсь,но убивает восемь ног,TL072 другую структуру имеет по ногам.,

может компаратор, может gate driver

Цитата:

---

Сообщение от A!exT

может компаратор, может gate driver

---

В этом и вопрос собственно,пока цифры не дали в поиске ничего,даже на профильном сайте по ремонту.Но буду признателен всем,кто скажет по этому вопросу исчерпывающее решение

Цитата:

---

Сообщение от gena60

Я тоже к ней склоняюсь,но убивает восемь ног

---

Восемь ног... у 072 их тоже восемь. :)

Цитата:

---

Сообщение от gena60

TL072 другую структуру имеет по ногам

---

Перерисовать схему включения - пять минут, и будет понятно что это. Даже если это драйвер то найти по схеме включения можно.

С 1 ноги через 10к прёт в соседку на 2 ногу, 8 и 4 питание всё-таки опер однако с цифрами72С

Цитата:

---

Сообщение от WENQ

с цифрами72С

---

Ещё раз спасибо! В итоге оказалась именно она,усилитель восстановлен и прошёл боевые испытания в условиях SPL.Владелец доволен,всё работает по сей день исправно.Раньше не писал отчёт о проделанной работе,поскольку были сомнения в конечном результате.Сегодня сомнений нет!!!
Всем участникам огромная благодарность за помощь и дельные советы!!!
Удачи Вам,друзья!!!:thank_you::friends::good::good:
