Re: Аудиофильский проц для продвинутых

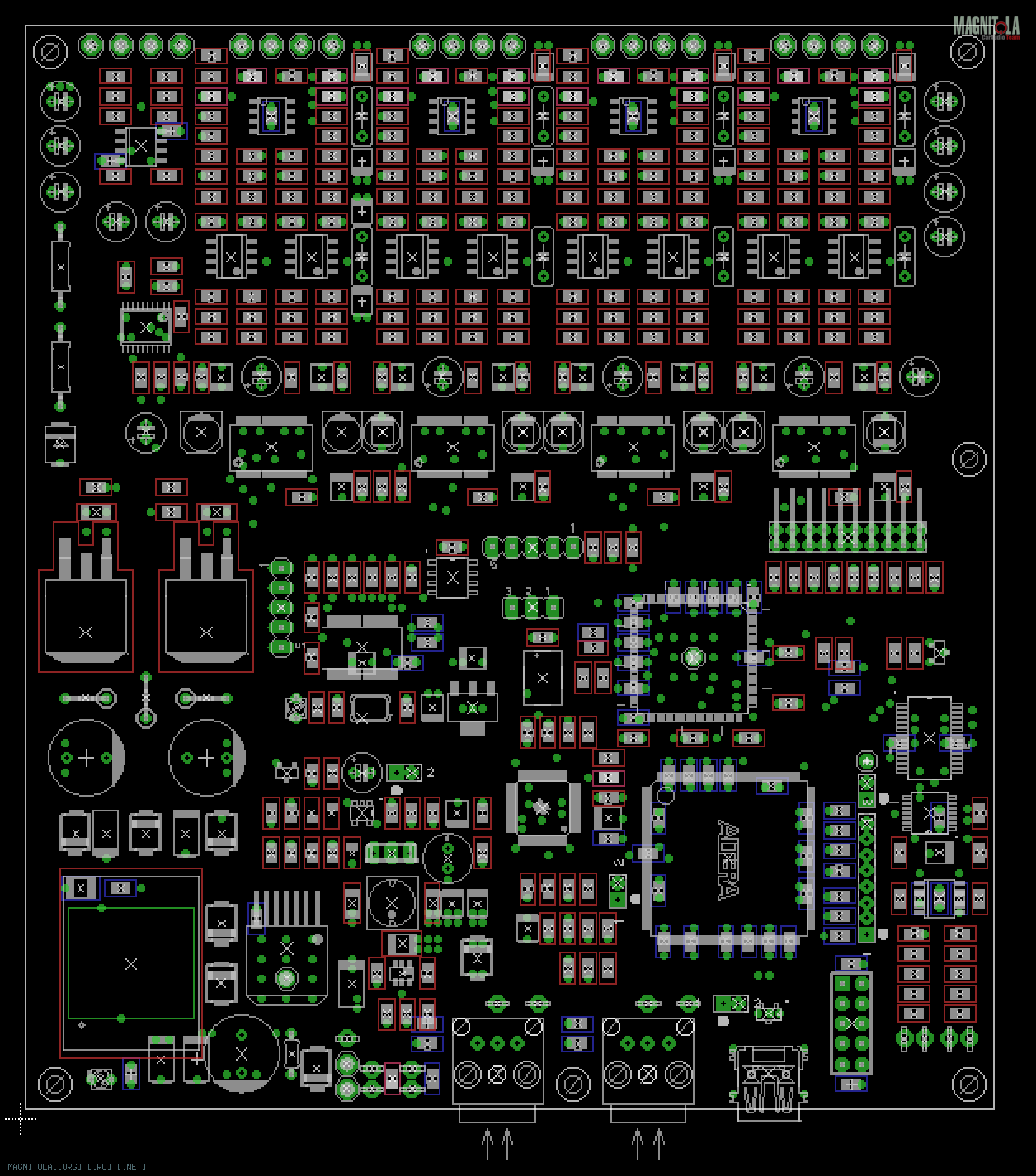

Саша, вот какой вариант скорее всего на днях отдам в производство и буду делать тестовую плату
Вложение 965326
на тыльной стороне все выходы
на лицевой стороне все входы+питание+управление
если ставиться сверху триома, то комбо разъемы (тослинк +кокс) не ставиться, а остается один кокс и один тослинк (как альтернатива ко входу триомы)
в таком варианте остаемся в текущем конструктив, Алексей может использовать готовые корпуса, тебе будет удобнее ваять свой. Думаю через пару месяцев отлажу софт взаимодействия с триомой и смогу уже другим предложить на тест.
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
andr_l
Да это ж музыкальный комбинат! )))
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Ra3eR Интересно, а реально ли рулевые кнопки мультимедиа прикрутить к процу? Например регулировку громкости? Кнопки на руле резистив...
надо пробовать
тут две вещи важны
1. частота ик глаза такого пульта и глаза проца должны быть одинаковы.
2. посылки должны быть совместимы или с сони или с тошибой...
надо пробовать
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
andr_l надо пробовать
тут две вещи важны
1. частота ик глаза такого пульта и глаза проца должны быть одинаковы.
2. посылки должны быть совместимы или с сони или с тошибой...
надо пробовать
Да вообще не проблема, рулевой интерфейс ACV и вперед.
В руксе который сейчас делаем сразу будет вход для резистивных кнопок
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Martyanov Да вообще не проблема, рулевой интерфейс ACV и вперед.
В руксе который сейчас делаем сразу будет вход для резистивных кнопок
А чем еще помимо громкости планируется управлять со штатных рулевых кнопок? Когда появится в продаже и почем?
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Ra3eR А чем еще помимо громкости планируется управлять со штатных рулевых кнопок? Когда появится в продаже и почем?
Переключение пресетов и громкость, ну и вкл/выкл, больше в проце нечем управлять. А ну можно еще переключение входов.
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Martyanov Переключение пресетов и громкость, ну и вкл/выкл, больше в проце нечем управлять. А ну можно еще переключение входов.
В целом нужна регулировка громкости и смена пресетов. Остальные 3 кнопки хочу использовать для смены треков и для голосового управления) Я так понимаю, в целом это реально, правда наверное без пайки не обойтись(
Re: Аудиофильский проц для продвинутых
Аудиофильский проц становится еще более аудиофильским.
В свое время долго чесал репу, цифра или аналог.
Цифра хороша тем что тракт короткий, но при ослаблении больше 10дб явно звук деградирует, мало того что младшие биты теряем, так еще и отношение сигнал/шум с каждым децибелом становится на децибел хуже.
Аналог всем хорош, но реализация с шагом в 1дб тащит за собой по 7 реле и резистивных делителей в каждом канале. Приходится применять очень качественные реле и резисторы и 8 каналов в таком виде влетает в приличную сумму.
Вот и появилась мысль совместить эти два вида регулировки, итог на видео.
Всего три ступени аттенюации в аналоге -4 -8 и -16дб, в сумме -32дб что вполне достаточно для любой системы. Итого имеем шаг регулировки -1дб при максимально коротком тракте и не заоблачной цене.
И пожалуй самый лучший вариант по звуку.
В общем кругом одни плюсы.
https://www.youtube.com/watch?v=SM6b5DUOiX8
Re: Аудиофильский проц для продвинутых
Саша, получается что РГ работает на цифровом входе ослабляя именно входящий сигнал, то есть если парралельно подключить в аналоговый вход то РГ полноценно работать не будет?
На сколько этот вариант выйгрышнее чем РГ на ПЛИС?
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Insomniac Саша, получается что РГ работает на цифровом входе ослабляя именно входящий сигнал
ага, в по там даже название этой громкости есть "master volume" - это тоже самое что ты делаешь когда крутишь ручку резюка. Просто Саша эту ручку крутит максимум -3dB, а когда надо больше пропорционально снижает уровень громкости на выходе всех каналов одновременно на...
Цитата:
Сообщение от
Insomniac если парралельно подключить в аналоговый вход то РГ полноценно работать не будет?
будет
Цитата:
Сообщение от
Insomniac На сколько этот вариант выйгрышнее чем РГ на ПЛИС?
хороший вопрос, если контент 16 бит, то плиска на входе при ослаблении до "в 256 раз" вообще не принесет в звук никаких изменений, если помнить что последний бит скорее всего тоже дитеринг, то и в 512 раз
а вот если контент 24 бита, то надо слушать, так как тут вопрос к разрешалке всей системы в целом. И если разрешалку 16 бит мы худо бедно можем сделать, то вот больше надо слушать...
Проси Сашу прислать девайс для пробы ;)
