Ок, посчитаем: выходное сопротивление усилителей 0,0...01 Ом допустим, входное сопротивление сумматора- килоомы. Разделение может ухудшиться на 0,0....1 раз. Может и буфер надо!:derisive:
Вид для печати
Ок, посчитаем: выходное сопротивление усилителей 0,0...01 Ом допустим, входное сопротивление сумматора- килоомы. Разделение может ухудшиться на 0,0....1 раз. Может и буфер надо!:derisive:
А если вместо сумматора диодную схему "ИЛИ" (индикация максимального уровня из нескольких), то развязка вообще идеальная.
опять идея "никак не повлиять" пролетает - в цепи появляется еще и нелинейный элемент )))
стоял бы вопрос "не заметить влияние" - да, через диоды и на резистивный делитель ;)
Имхо логарифмический компрессор нужен, чтобы в бОльшем диапазоне громкости стрелочки реагировали. Где-то в Радио была статейка со схемами.
Ну, а если не заморачиваться - параллельно акустике. Вложение 680310
А какое влияние? Их же два.Цитата:
Сообщение от A!exT
тема в высшем пилотаже, поэтому предлагаю бесконтактный датчик тока - продеть в него акустические провода и никакого влияния ;)
а ещё есть К157ДА1...
"Влияние незаметно" = "влияние отсутствует".
Иначе мы договоримся до того, что нужно учитывать атмосферное давление, влажность, стороны горизонта и прочие шаманские дела...

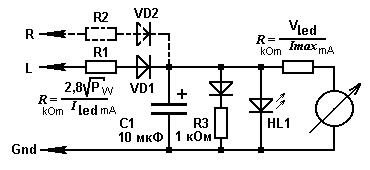

Вот схема и с диодной развязкой, и с логарифмической компрессией, и с пиковой индикацией. Подключается к выходу усилителя - и никаких гвоздей.
Вложение 680332
Была у меня задняя полка с двумя 25 сантиметровыми Пионами в неё я встроил блок индикаторов от японской деки техникс 1975 года выпуска купленой в каком то магазинчике б/у деталей и аппаратуры за смешные 500 рубликов, деку жестоко попилили на фрезере на блок индикации и великолепный блок переключателей(это другая тема). Схема примерно как выше, только сигнал не суммируется а на каждый канал своя схемка. Подсветка была заменена на светодиоды(жёлтые) Жёлтые сохранили тот самый шарм японских дек со стрелочниками. Отъездил с ними прилично, даже крутое дтп они пережили(полку при ударе вырвало и перевернуло) Тряски не боятся.... смотрятся притягательно. Фото прилагаю.
http://s014.radikal.ru/i329/1412/c1/55d105e0ab36.jpg
