TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...

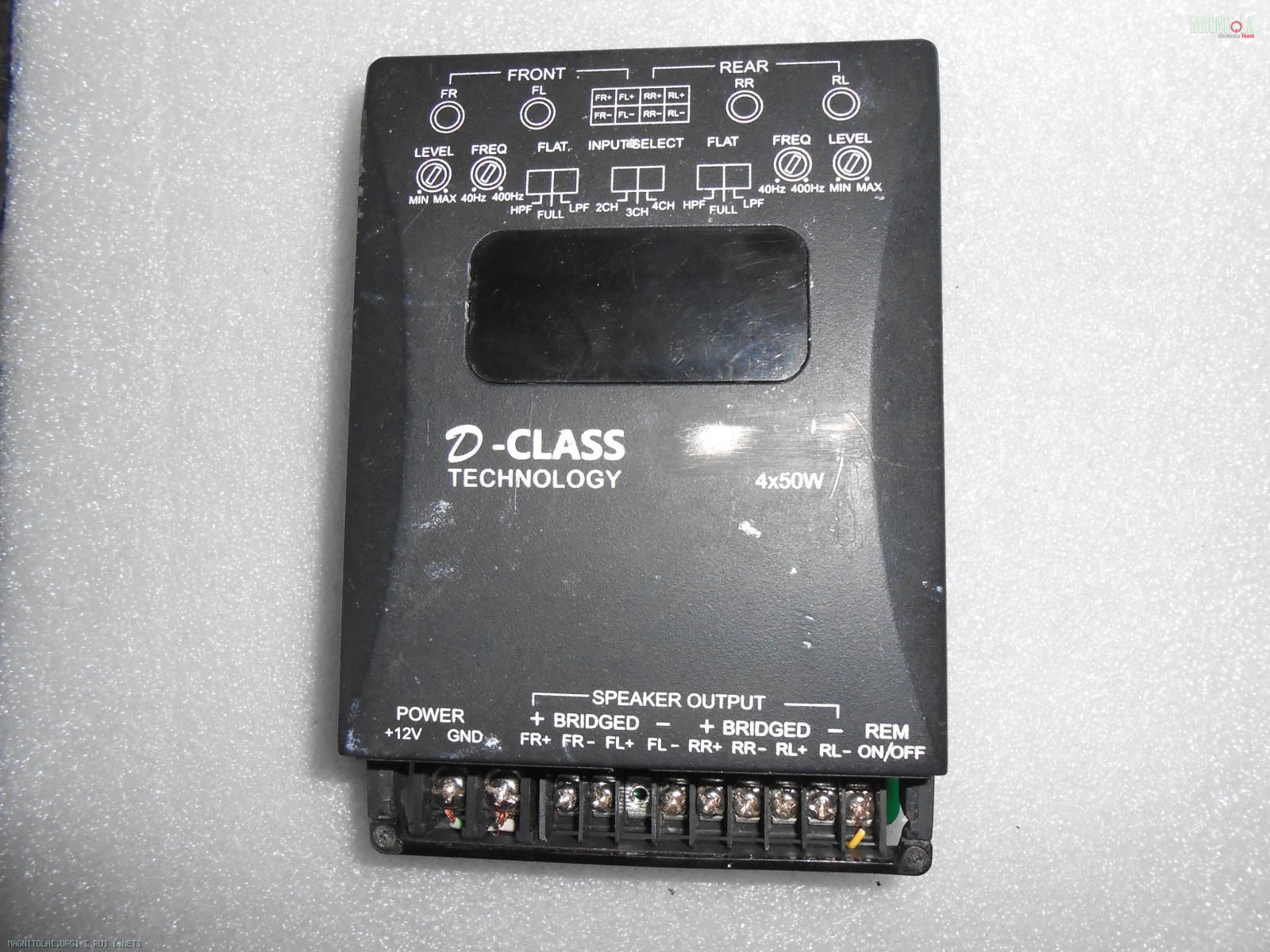

Сам усилитель выглядит очень компактно,прекрасный вариант для применения в ограниченных местах установки(мотоциклы,скутеры).Вот собственно и сам пациент,который пришлось лечить от неправильной установки,в данном случае переполюсовка по питанию:
Вложение 735474

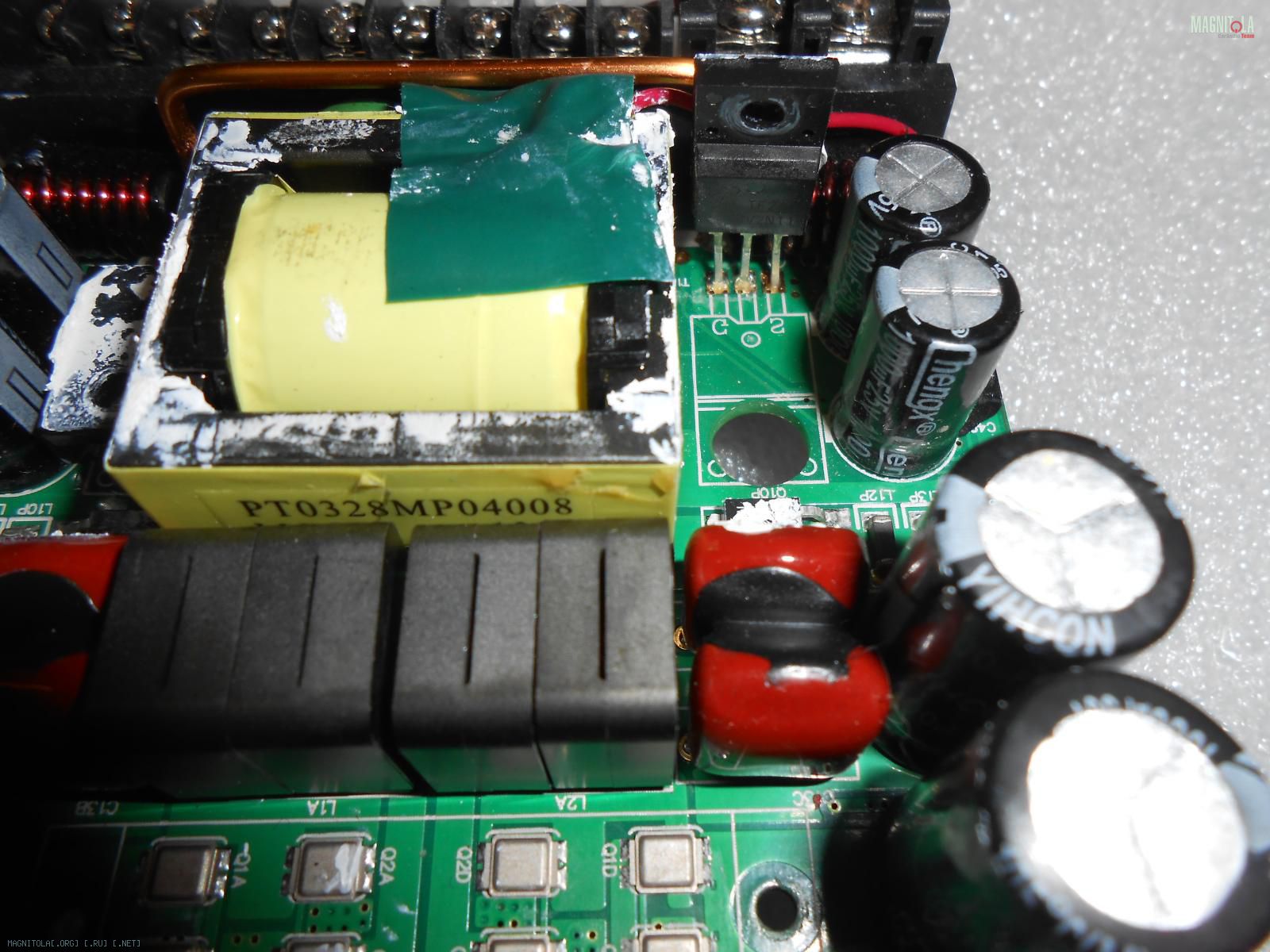

В итоге,диагностика показала:вышли из строя транзисторы в блоке питания,которые изготовлены в изолированном корпусе(по СМ-AOT 240L,реальная маркировка TF 240):
Вложение 735480
Поиск по известным сайтам,где обычно беру комплектующие для ремонта,а также на радиорынках г. Москвы положительного результата не дал, в приобретении таких транзисторов(конечно на зарубежных сайтах это есть,но по стоимости не устраивает для ремонта).После долгих поисков,возникла идея -а почему бы не применить распространённые транзисторы,которые есть под рукой всегда: IRF 3205...?!

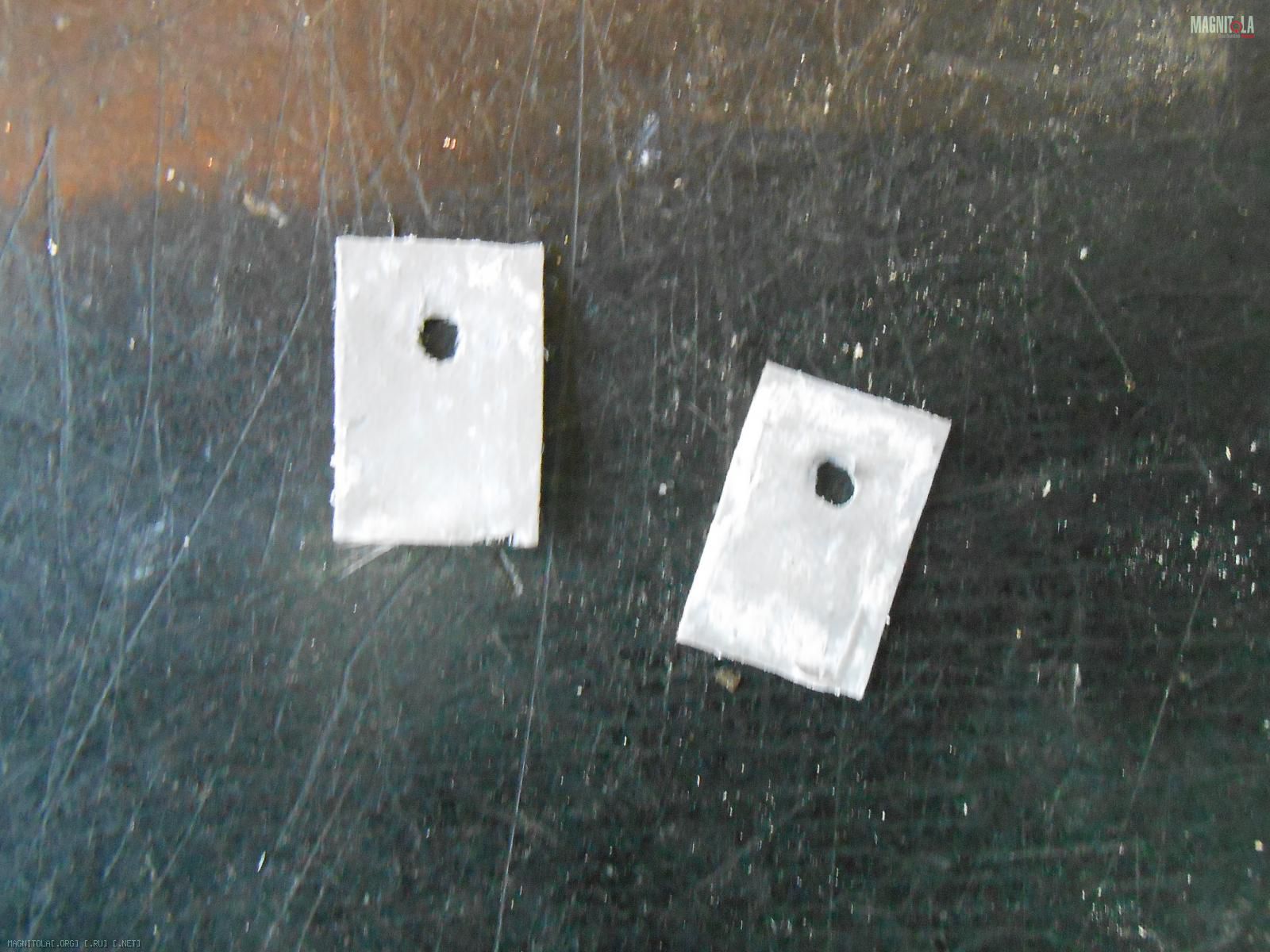

Собственно далее и пойдёт речь в этой теме, об этом.Для изолирования от корпуса радиатора вырезал две прокладки(от трупов усилителей накопилось их не мало,можно и слюду применить для этого тоже при её наличии),поскольку транзистора всего два:
Вложение 735490

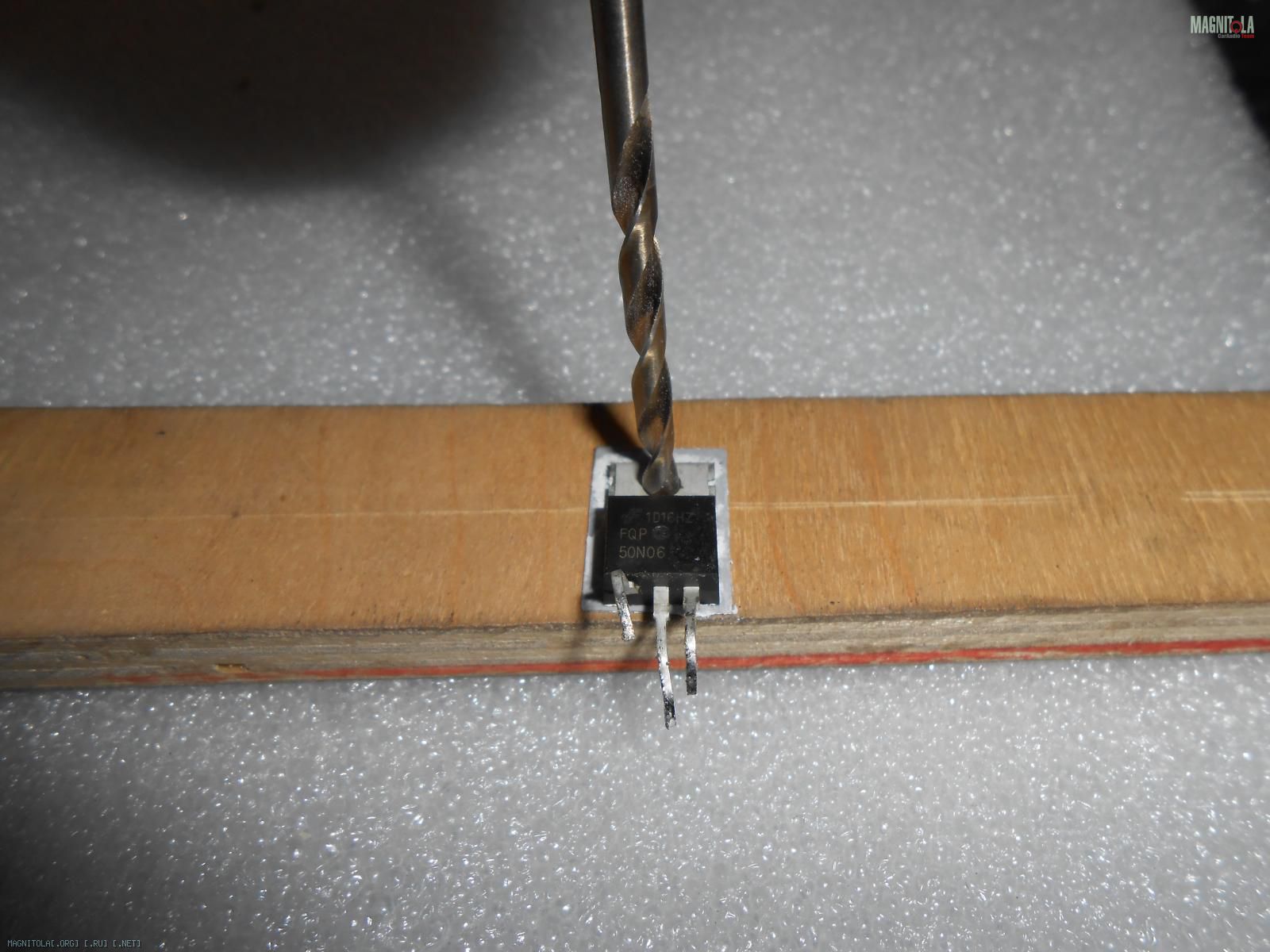

Для сверловки отверстий,применил неисправный транзистор.Путём плотного прижима,используя как эталон,соответствующим диаметром сверла сделал нужные отверстия в них:
Вложение 735492

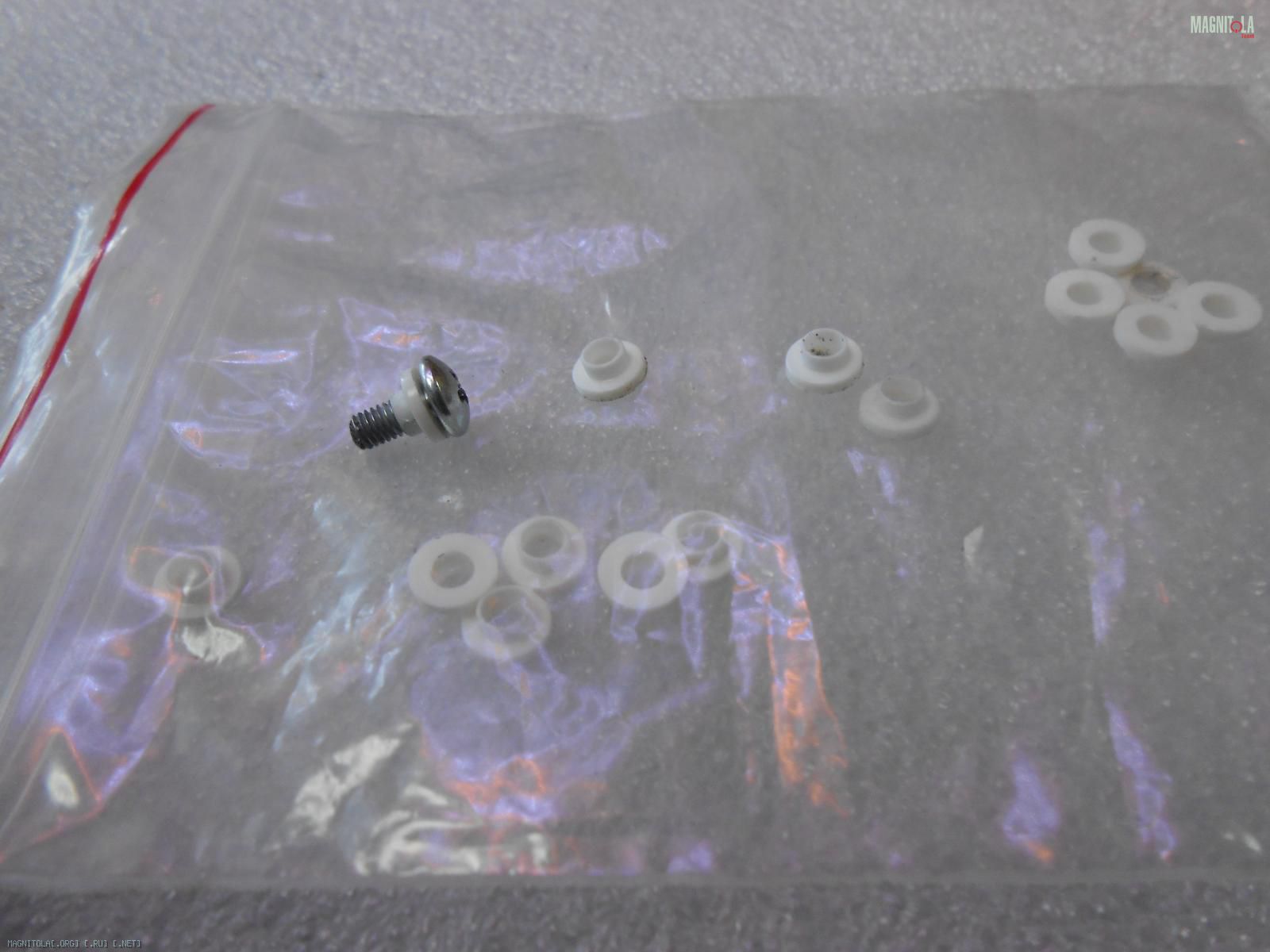

Далее,выбрал изолирующие шайбы из диэлектрика,чтобы крепёжный винт не касался корпуса транзистора,который не изолирован:
Вложение 735498Вложение 735500
Вложение 735502

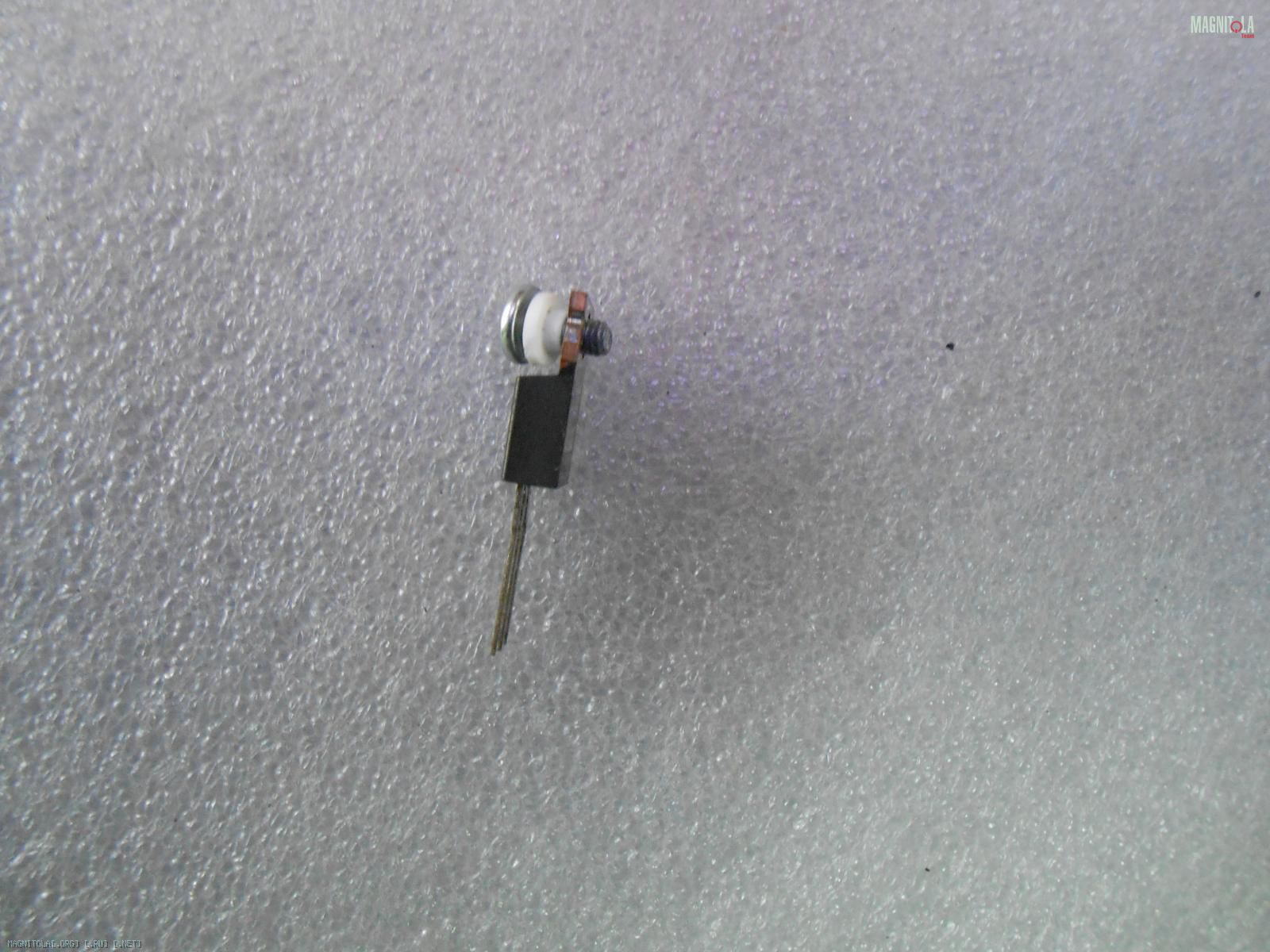

В окончательном итоге выглядит это так(теплопроводная паста, само собой подразумевается тоже) :
Вложение 735508

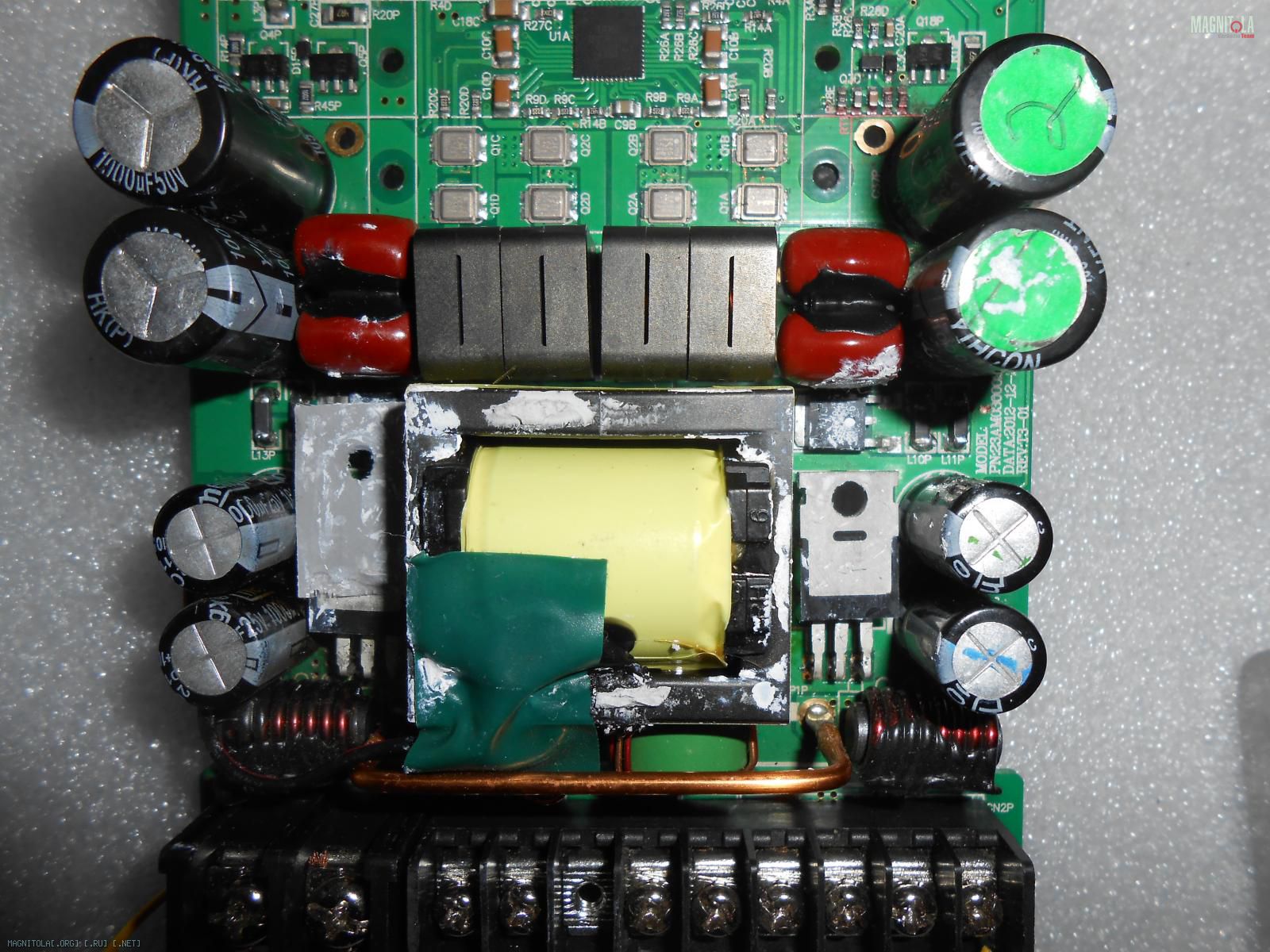

Припаял выше приведённые транзисторы(аналог,прокладка на фото немного смещена,но суть вопроса не изменилась).В итоге стало выглядеть так:
Вложение 735510
P.S. В этой теме хочется подчеркнуть следующее:
-Безвыходной ситуации не бывает-альтернатива всегда есть,главное применить направление в мыслях и осуществить в деле.Самое основное-это затраты,которые при наличии инструмента,обошлись всего в 120руб., при нынешних ценах(стоимость оригинального транзистора с доставкой была обозначена,примерно в 6 евро=12,что превышает исходный вариант и не в один раз).,
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
Можно не скромный вопрос,зачем дырки рассверливать, неужели стандартные изо. не подходят или я чот покурить ходил.
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
Цитата:
Сообщение от
WENQ Можно не скромный вопрос,зачем дырки рассверливать,
Речь идёт о изолирующих прокладках,в которых не было отверстий.Чтобы она не намоталась на сверло использовался транзистор(как шаблон), для прижима по плоскости.Сама суть темы,минимальные затраты и использование подручного инструмента.Ехать за готовыми и искать не дёшево,даже используя общественный транспорт.Одна дорога выйдет дороже транзисторов.,:g:
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
Ха блин тоже так делаю иногда,текстолит не нужный пользуем.Последнее время вообще на фольгированный алюминий подсел.
---------- Сообщение добавлено 20.03.2015 в 09:13 ----------
Цитата:
Сообщение от
gena60 Сама суть темы,минимальные затраты и использование подручного инструмента
+100
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
Цитата:
Сообщение от
WENQ Ха блин тоже так делаю иногда,текстолит не нужный пользуем
Этот материал достаточно мягкий.Точный инструмент есть не у всех,поэтому биение сверла не исключается.А трупов транзисторов много,можно использовать,как шаблон пару раз и выкинуть без особой потери.Идея не плохая в целом,если есть в наличии.Самое основное-не повредить материал прокладки при сверлении,ведь плотный прижим плоскостей очень важен для данной операции.,
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
Цитата:
Сообщение от
gena60 А трупов транзисторов много
Блин сразу в мусор и наверно зря при нынешней цене на цветмет.:laugh3:
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
Цитата:
Сообщение от
WENQ и наверно зря при нынешней цене на цветмет
Конечно зря,а вот ножки транзисторов(неисправных,например) иногда полезны в деле тоже-восстановить или усилить прогоревшую дорожку на печатной плате.Порой она широкая,а тут сразу три контакта одним махом можно припаять,не думая о перемычках,которые надо изготовить предварительно-готовая группа контактов уже есть,остаётся только корпус откусить от них.Очень часто дорожки печатной платы дублируются перемычками, по её прохождению до потребителя,по всей длине проводника.,
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
Цитата:
Сообщение от
gena60 Речь идёт о изолирующих прокладках,в которых не было отверстий.Чтобы она не намоталась на сверло использовался транзистор(как шаблон), для прижима по плоскости.Сама суть темы,минимальные затраты и использование подручного инструмента
суть такова, что в мягких материалах отверстия не сверлят, а просекают, в данном случае самое простое - в помощь винт и гайка М4
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
Re: TEAC TE-MD4,замена транзистора в блоке питания-информация для размышления...
gena60, есть в нем поле для улучшений?
