У меня уже были источники цифрового сигнала, сделанные на основе Pioneer DEH1400UB, Pioneer DEH1500 и Kenwood KMM-257. Однако, время идёт, в продаже их уже не встретишь. В последнее время появилась магнитола с поддержкой не только WAV, но и FLAC – Kenwood KMM-120Y. Пришла очередь изготовить из неё цифровой источник аудио сигнала.
Элементная база очень похожа на модель KMM-120. Есть отличия в радиоприёмнике и в блоке питания, но регулятор громкости построен на той же самой микросхеме. Кварцевый генератор на более качественном резонаторе, частота 16,934МГц в допуске, замены не потребовалось.
Я подготовил новую плату АЦП и формирователя S/PDIF сигнала. Судя по опыту прошлых установок – собственные стабилизаторы магнитолы нагружены на 80-90%, и подключение даже такой небольшой нагрузки, как плата цифрового выхода, потребляющая 20-30мА, вызывает перегрев микросхем. Поэтому я использовал отдельный отключаемый стабилизатор 78R05, установив его на заднюю стенку магнитолы.
Вложение 741088 Подключение адаптера разбито по группам сигналов:
• Питание
• Кварцевый генератор
• Шина управления I2C
• Шина аудиоданных I2S
• Аналоговые входы

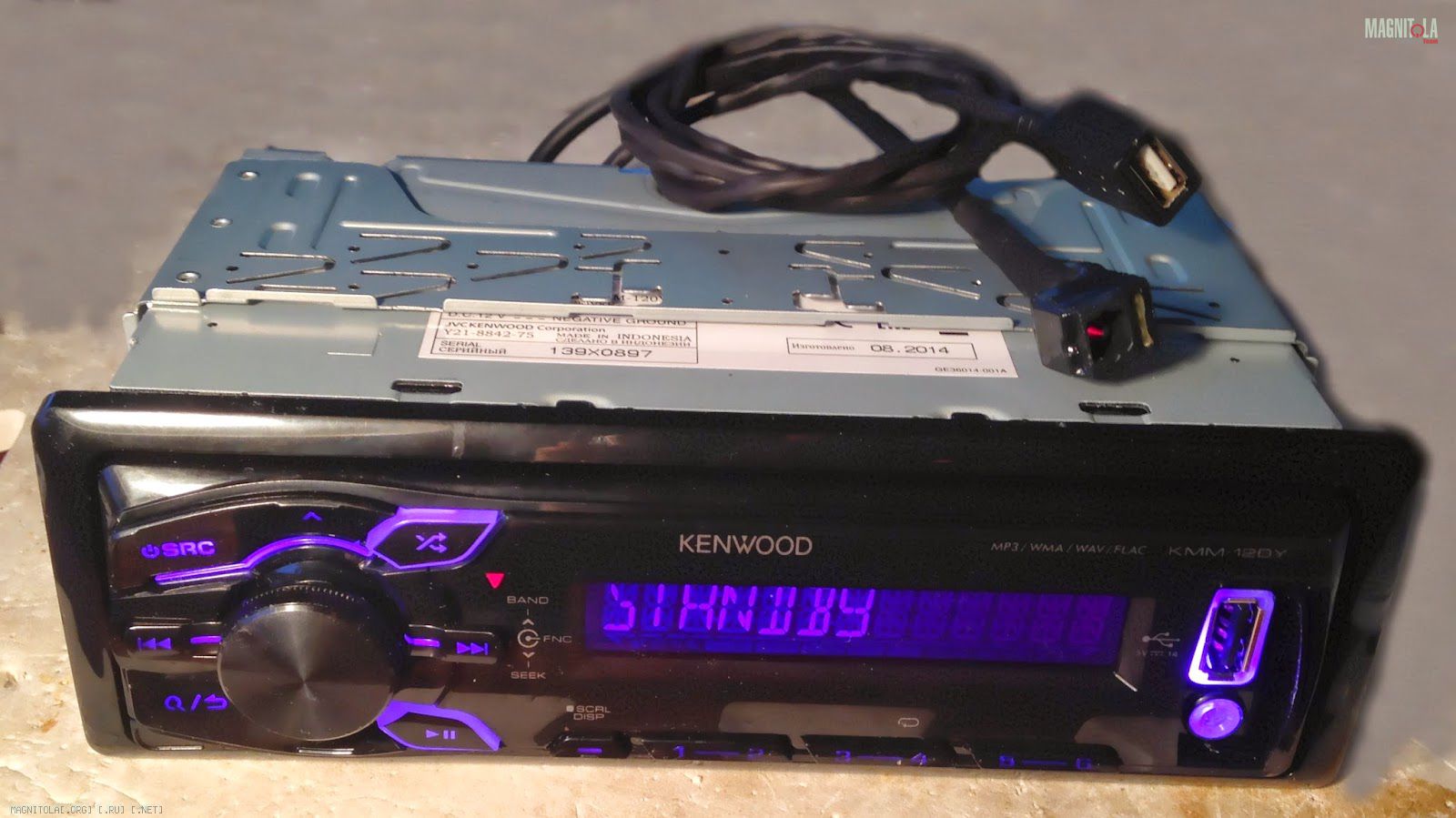

Дополнительно я вынес USB на кабель для удобства подключения флешки.
Программу пришлось несколько изменить, потому что управление громкостью немного отличается от KMM257, также добавилась поддержка отключаемого питания.
Качество звука очень хорошее. Я думаю, что оставлю эту магнитолу себе насовсем для домашнего пользования, а вторую поставлю себе в машину.

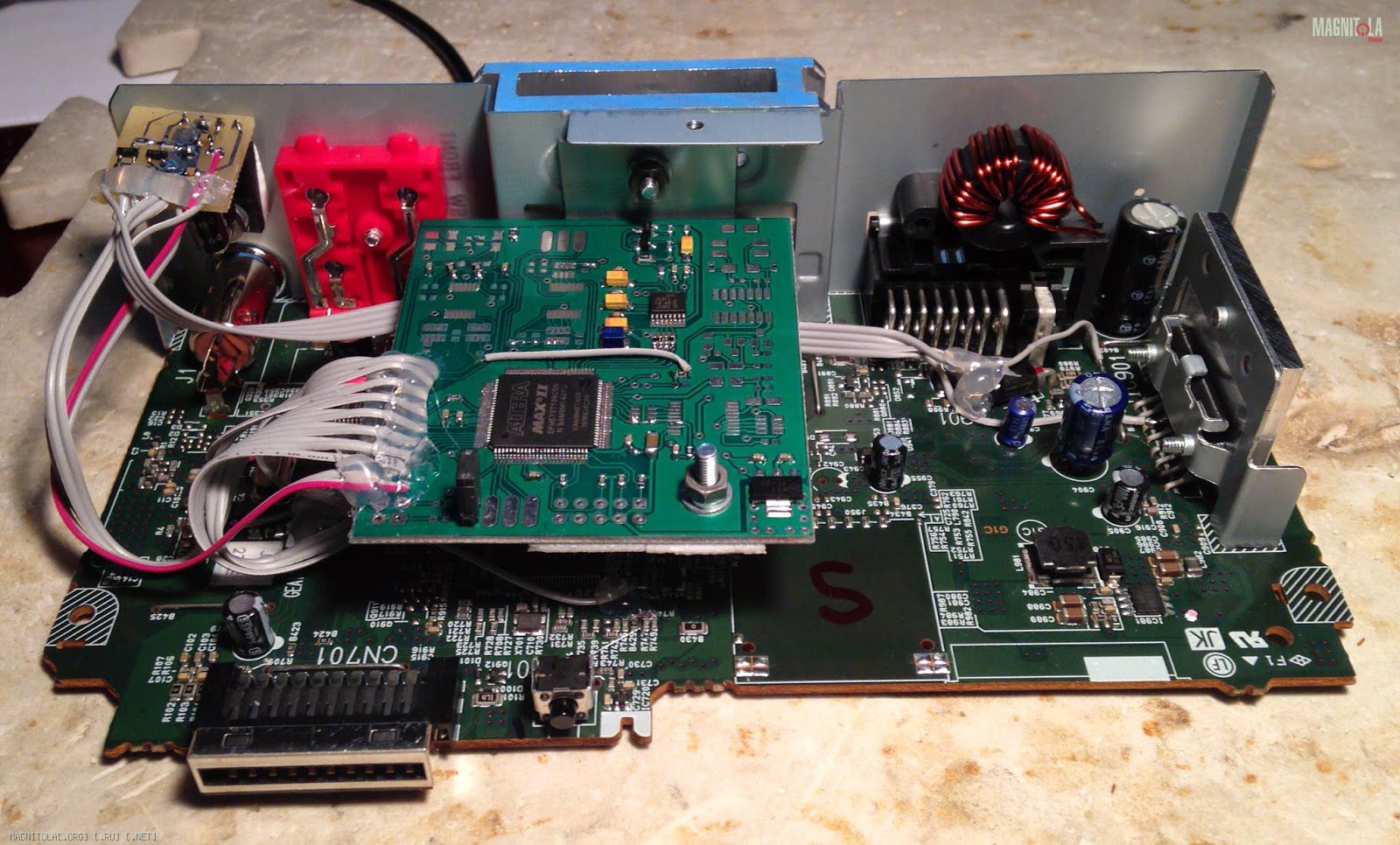

Подключение. Фотографии процесса подключения к магнитоле Kenwood KMM-120Y. Сама плата установлена на металлическом кронштейне, прикрученном к винту крепления микросхемы усилителя мощности:
Вложение 741090

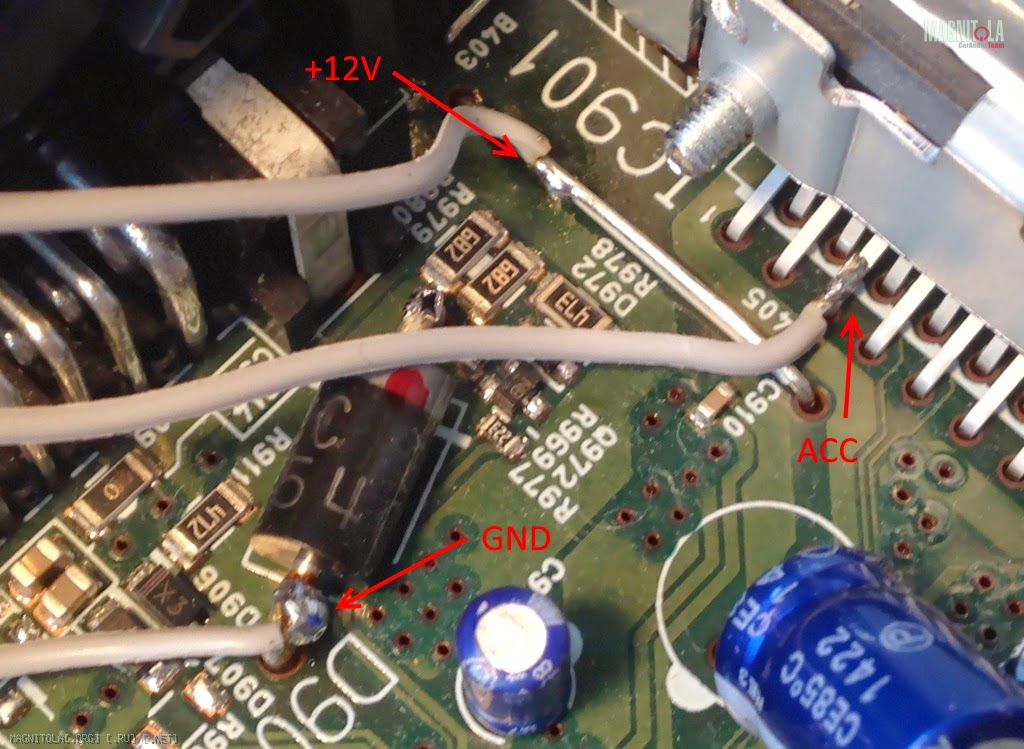

Подключение проводов питания:
Вложение 741092

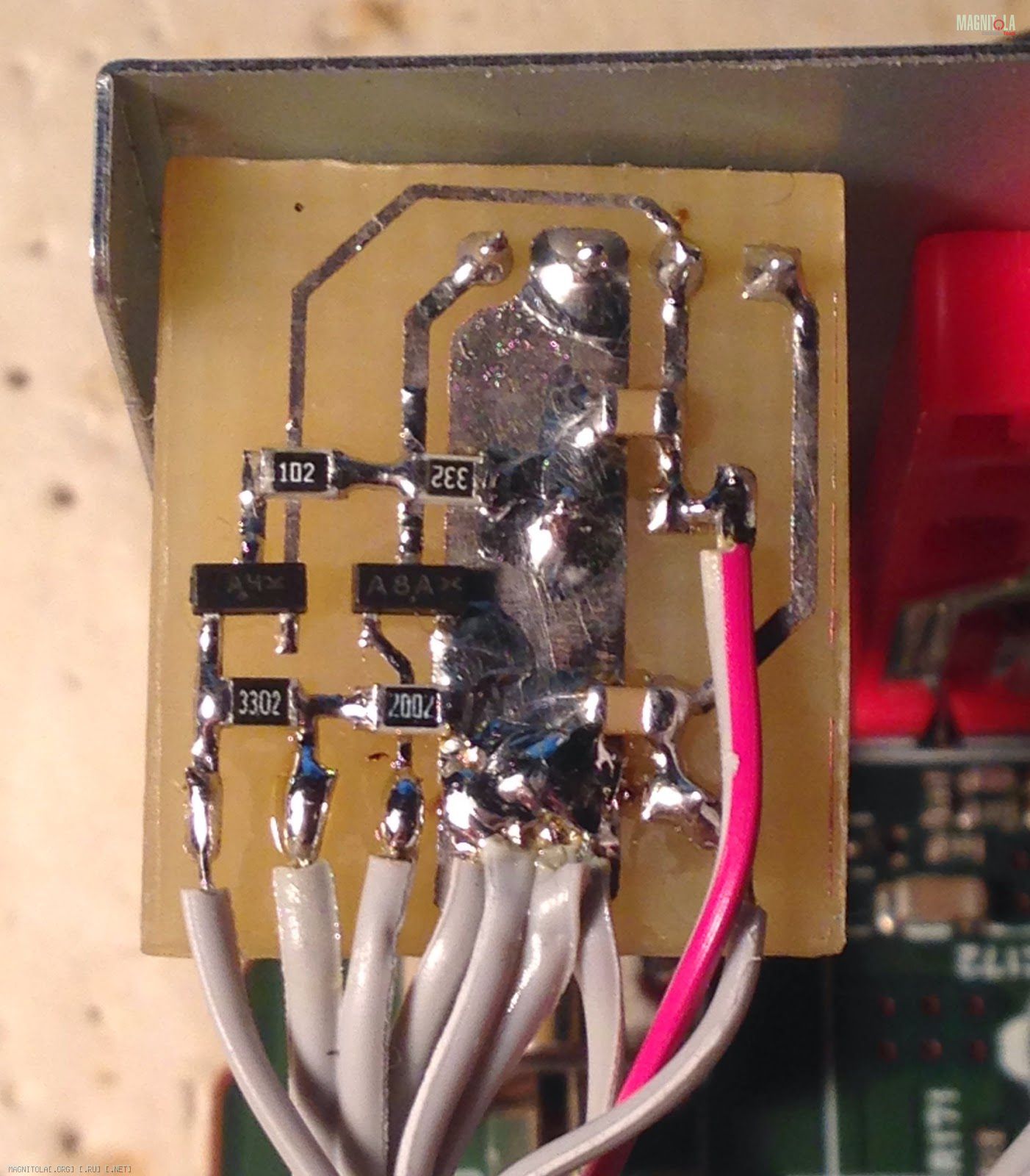

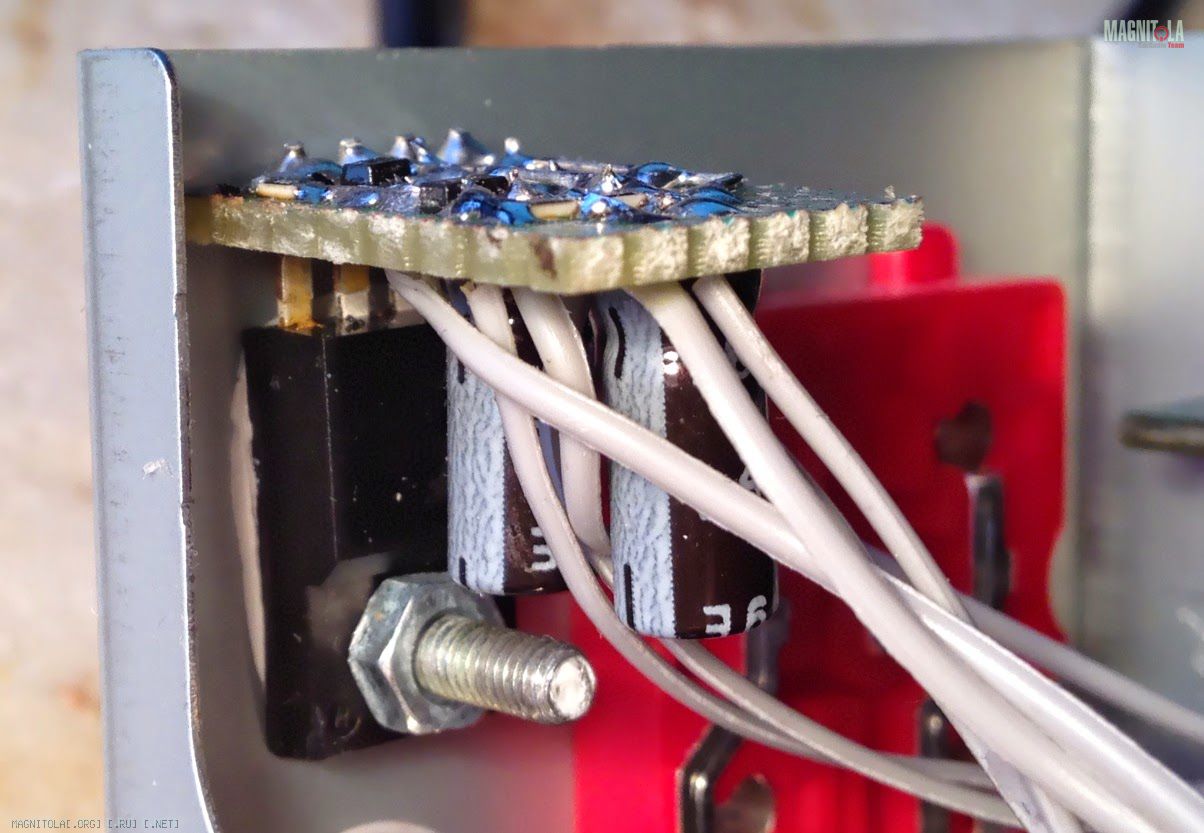

Установка стабилизатора (на этой фотографии прототип из макетной платы):
Вложение 741094

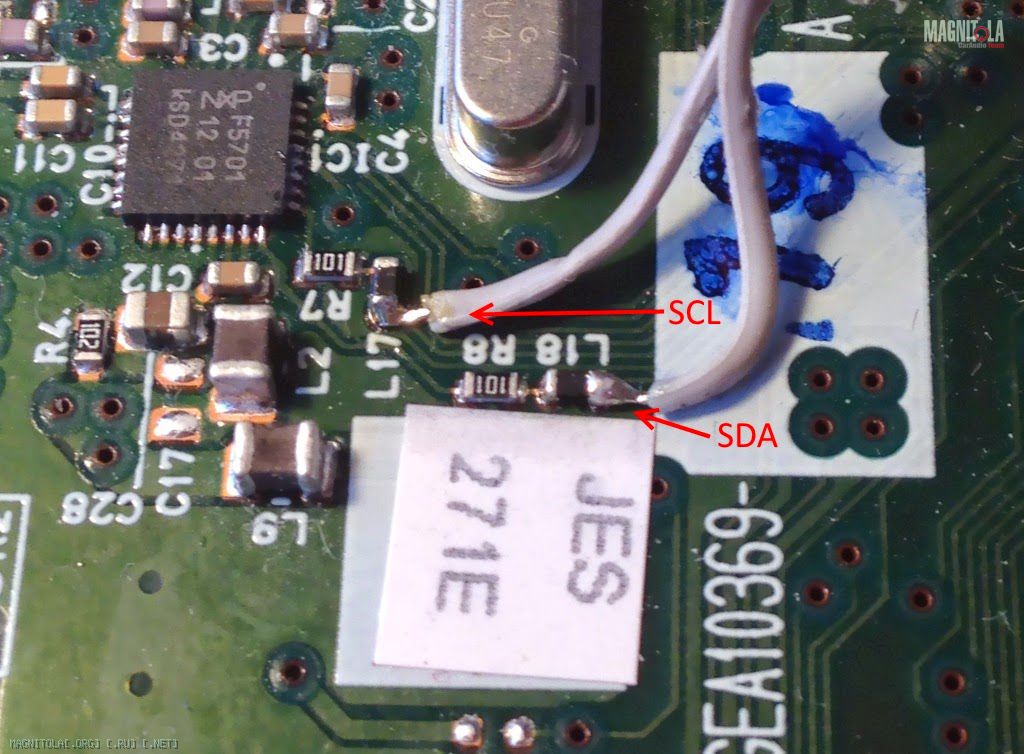

Подключение шины управления:
Вложение 741096

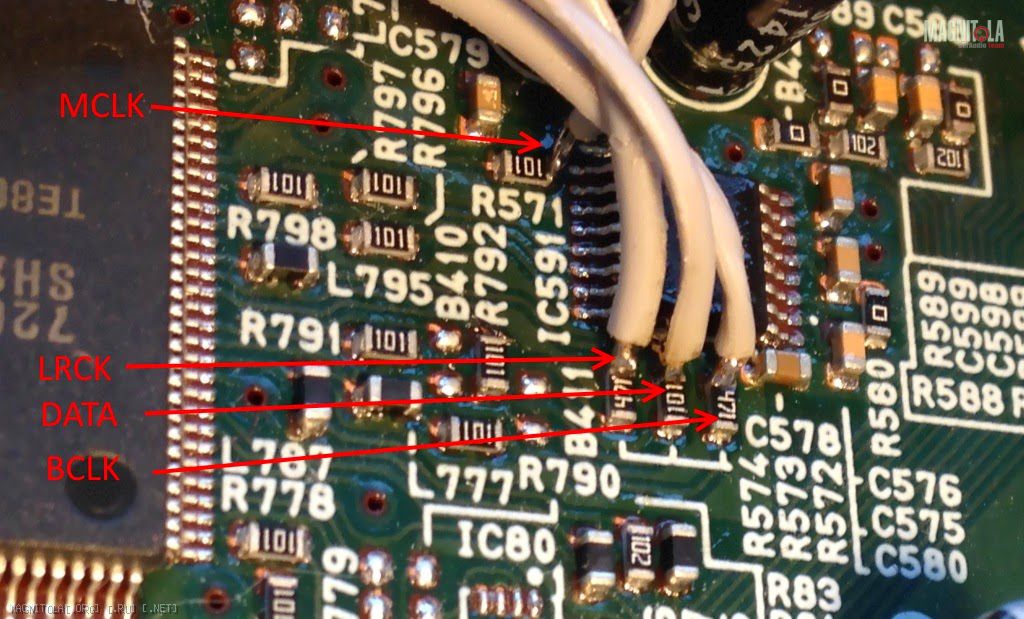

Подключение шины аудиоданных:
Вложение 741098

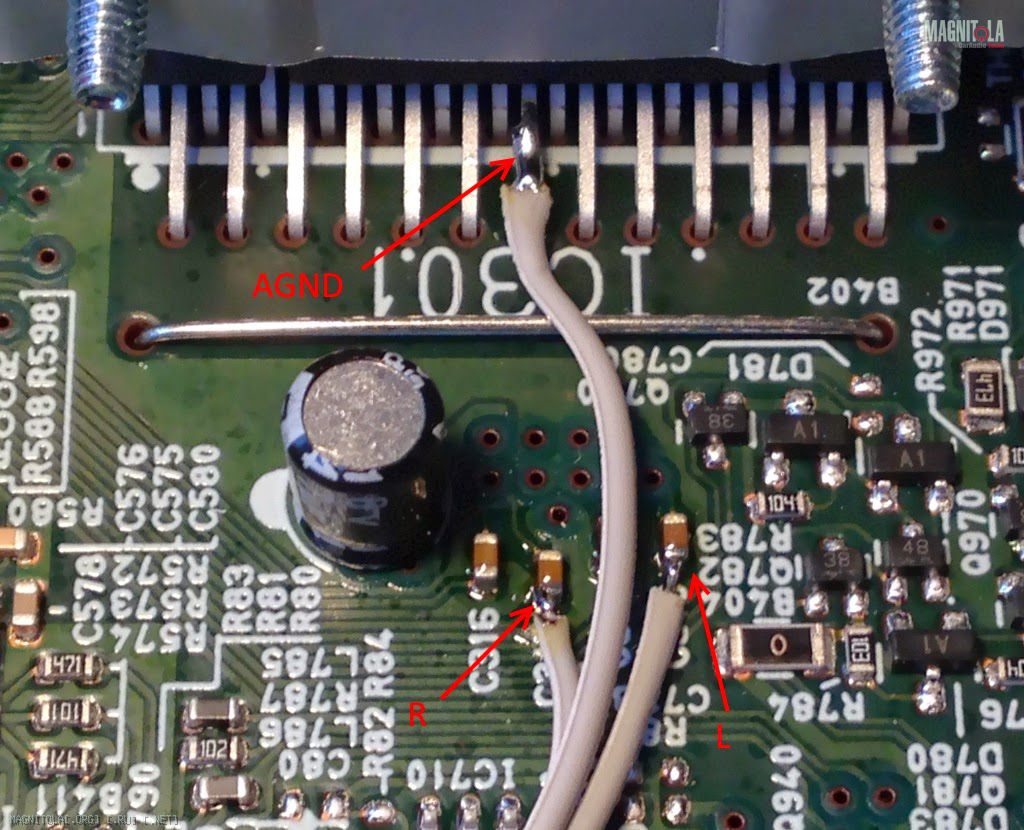

И аналогового входа:
Вложение 741100

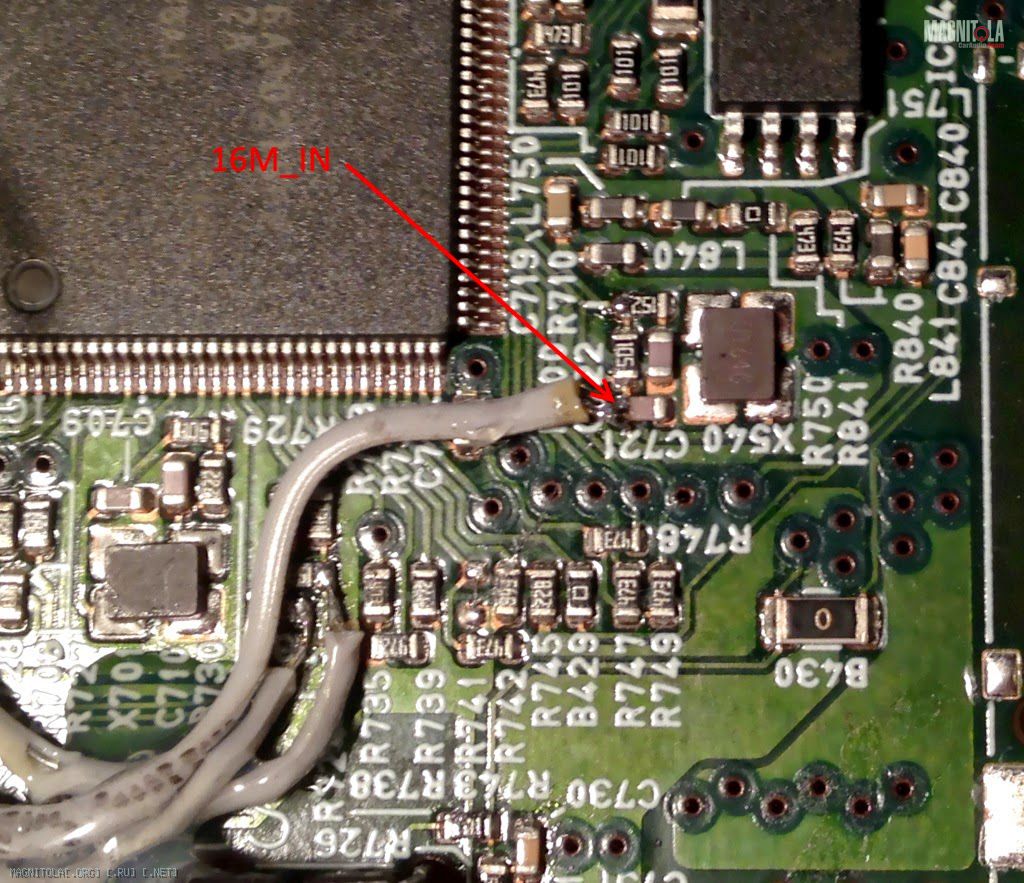

Подключение кварцевого генератора:
Вложение 741102

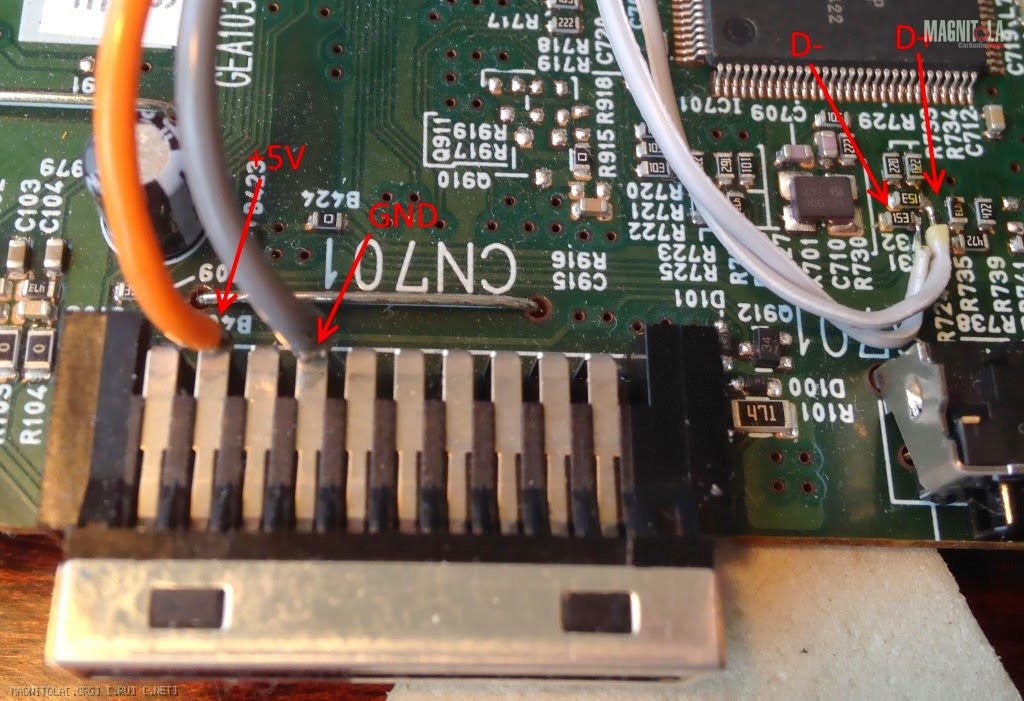

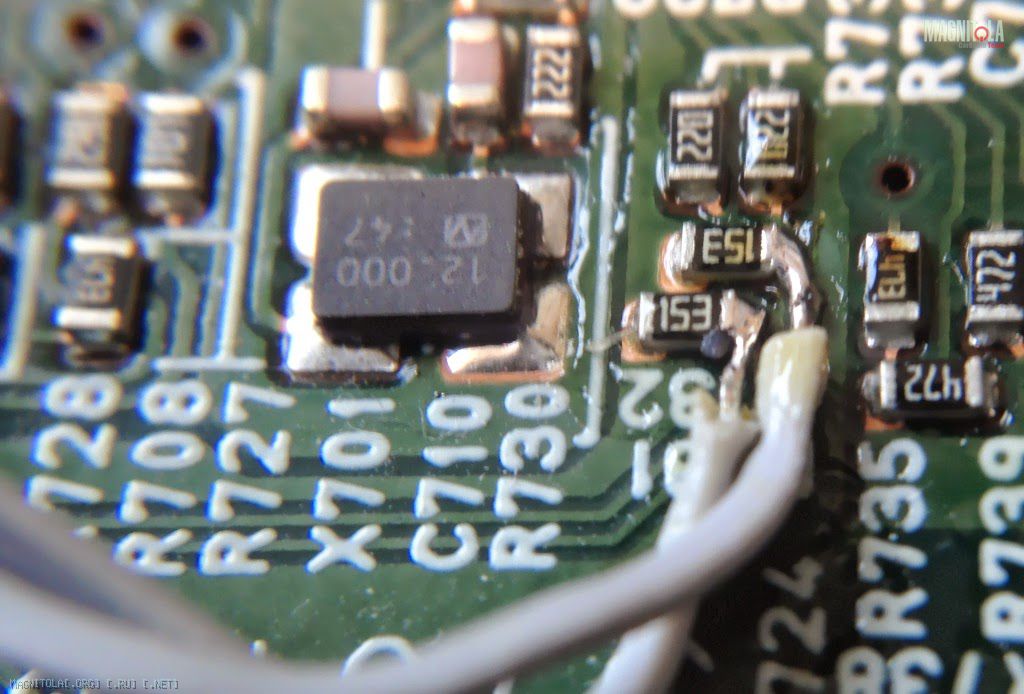

Подключение питания и данных USB:

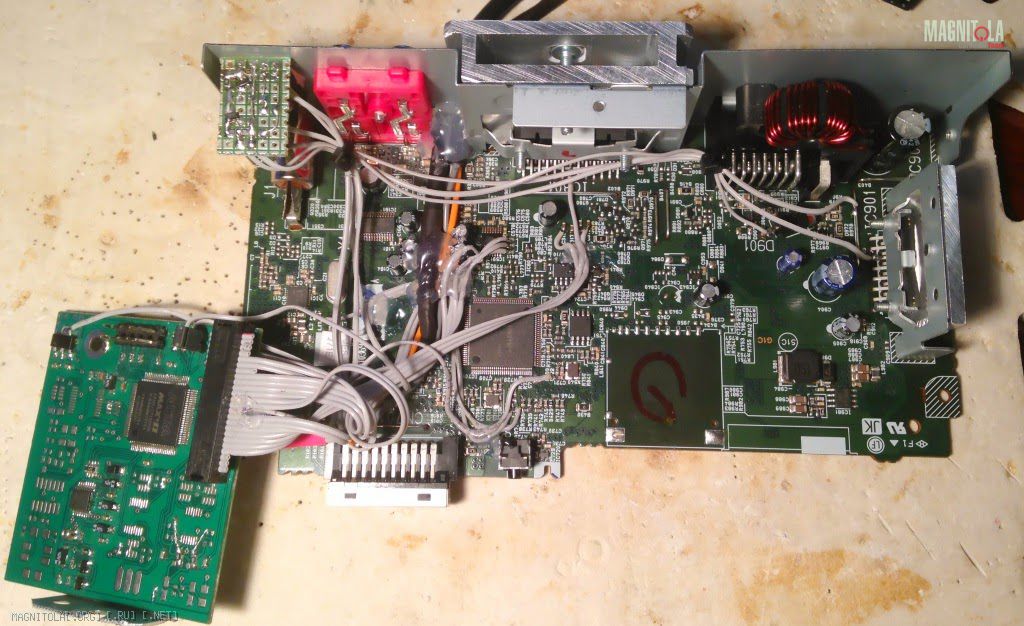

Вложение 741104 Вложение 741106 Фото в процессе монтажа:
Вложение 741108

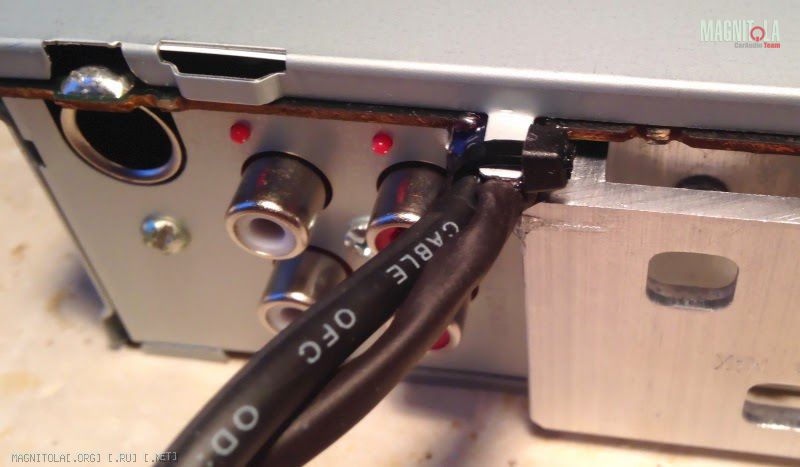

Закрепление жгута на задней панели пластиковым хомутом:
Вложение 741114

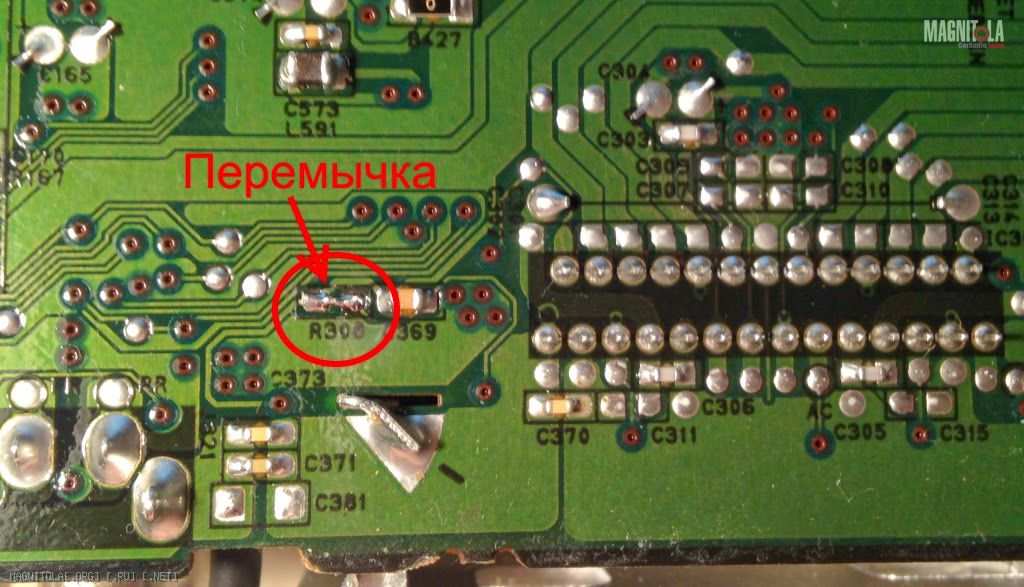

В данной конфигурации не используется встроенный усилитель. Он прилично греется. Изучив схему, я не стал выпаивать микросхему, а просто поставил перемычку с нижней стороны платы, отключив этим усилитель:
Вложение 741112
P.S. Вообще-то эту магнитолу я сделал ещё в декабре, но оформить статью смог только сейчас.
P.P.S. Для одного клиента, который захотел спрятать магнитолу в бардачок, я изготовил выносной индикатор. На индикаторе отображается источник сигнала и уровень громкости / баланс. Для меньшего привлечения внимания и совместимости по дизайну с автомобилем индикатор через 10 сек. гаснет. Вот видео работы индикатора:
https://www.youtube.com/watch?v=isM2ZdiYnsQ
