Расчленение Pioneer DEX-P99(осторожно! трафик)

Решил создать новую тему, чтобы не рыться в уже имеющейся тем кто хочет расчленить свой аппарат.
Это ГУ будет как пример - по такому же принципу делаются и все остальные. Конечно, бывают всякие нюансы, но это частности.
Начнем. :)

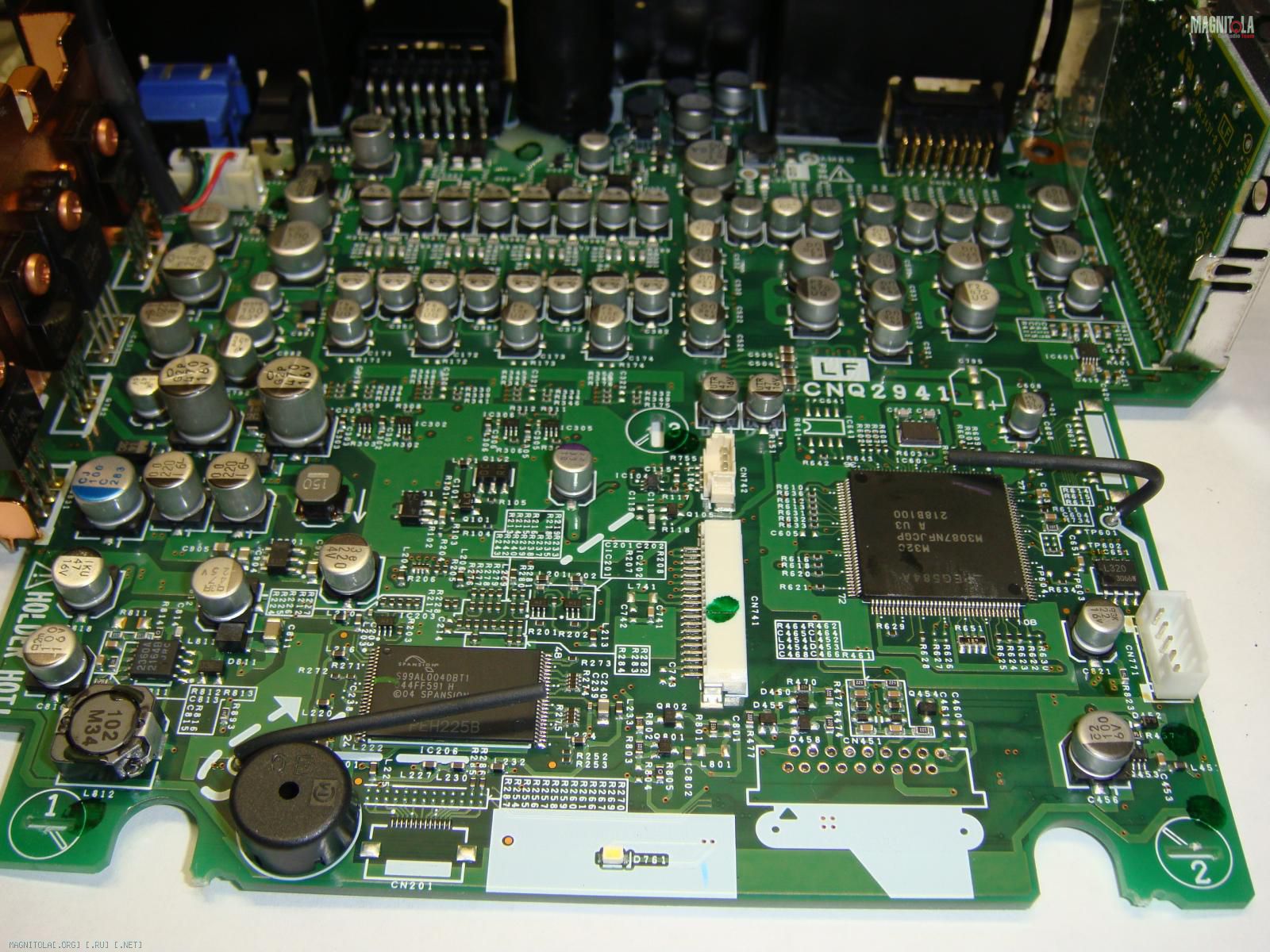

Разбираем аппарат, достаем плату и удаляем(выпаиваем) разъем который идет на шлейф(передняя панель).
Вложение 745792
Готовим шлейф. Берем обычный компутерный шлейф. Они есть на разные количества жил - нам нужно на 16.
Можно взять на большее количество и лишние оторвать.
Отрезаем такую длину, которая нам нужна - в данном случае делаем 5 метров.
Вложение 745794

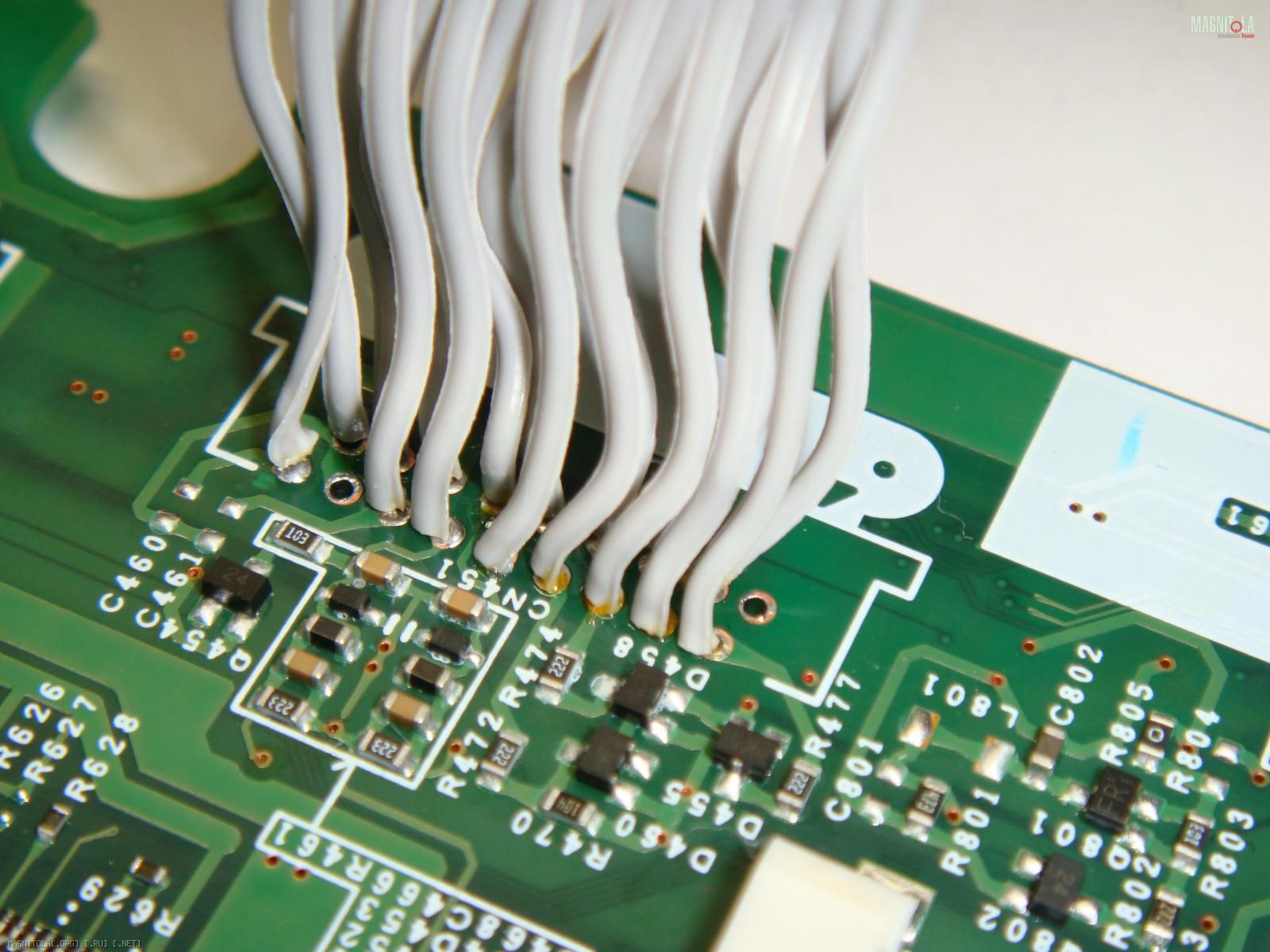

Припаиваем шлейф на то место где был разъем. Там дырдочек больше чем 16, поэтому смотрим внимательно!

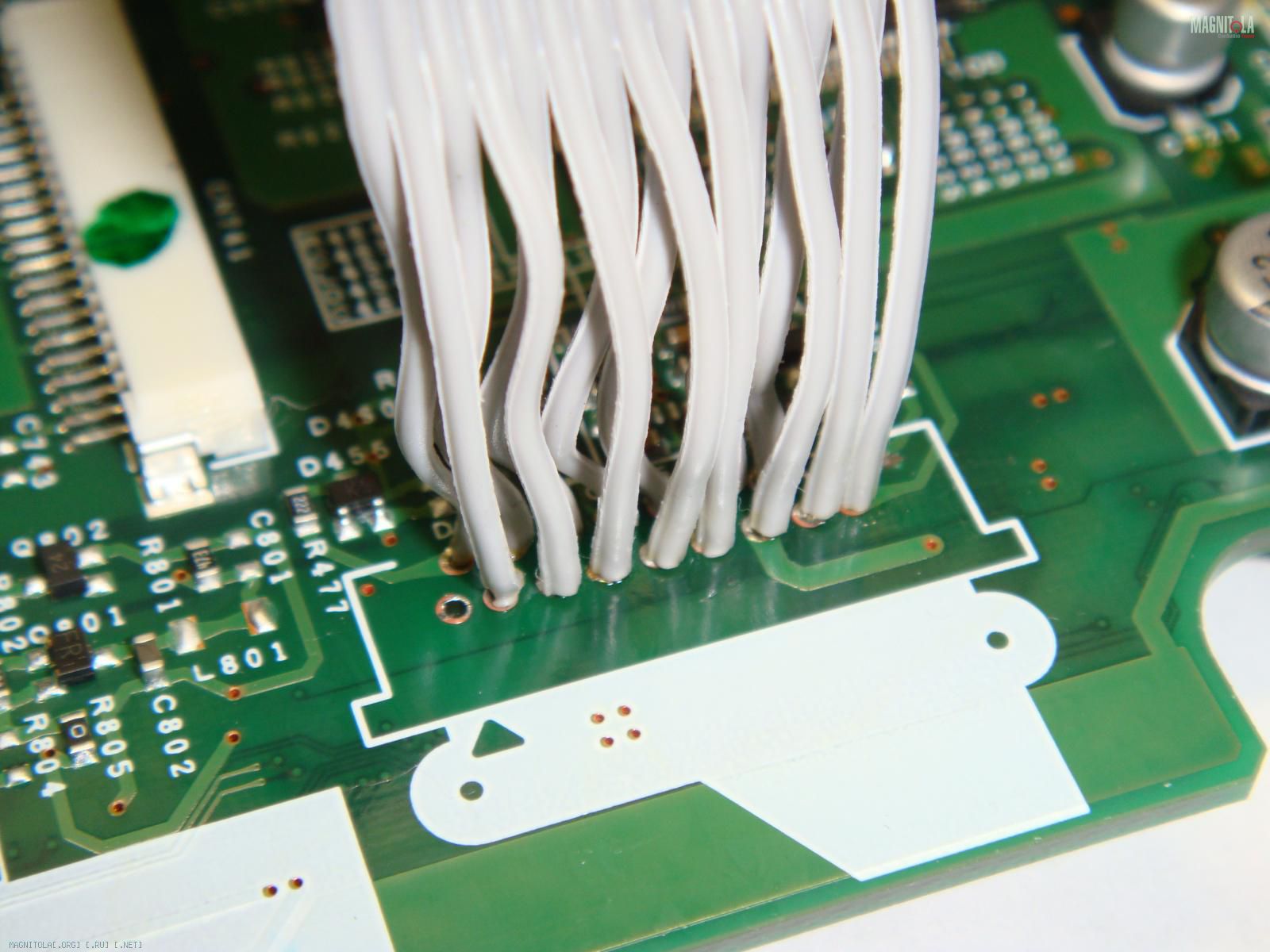

Вложение 745796Вложение 745798
Затем разбираем панельку.

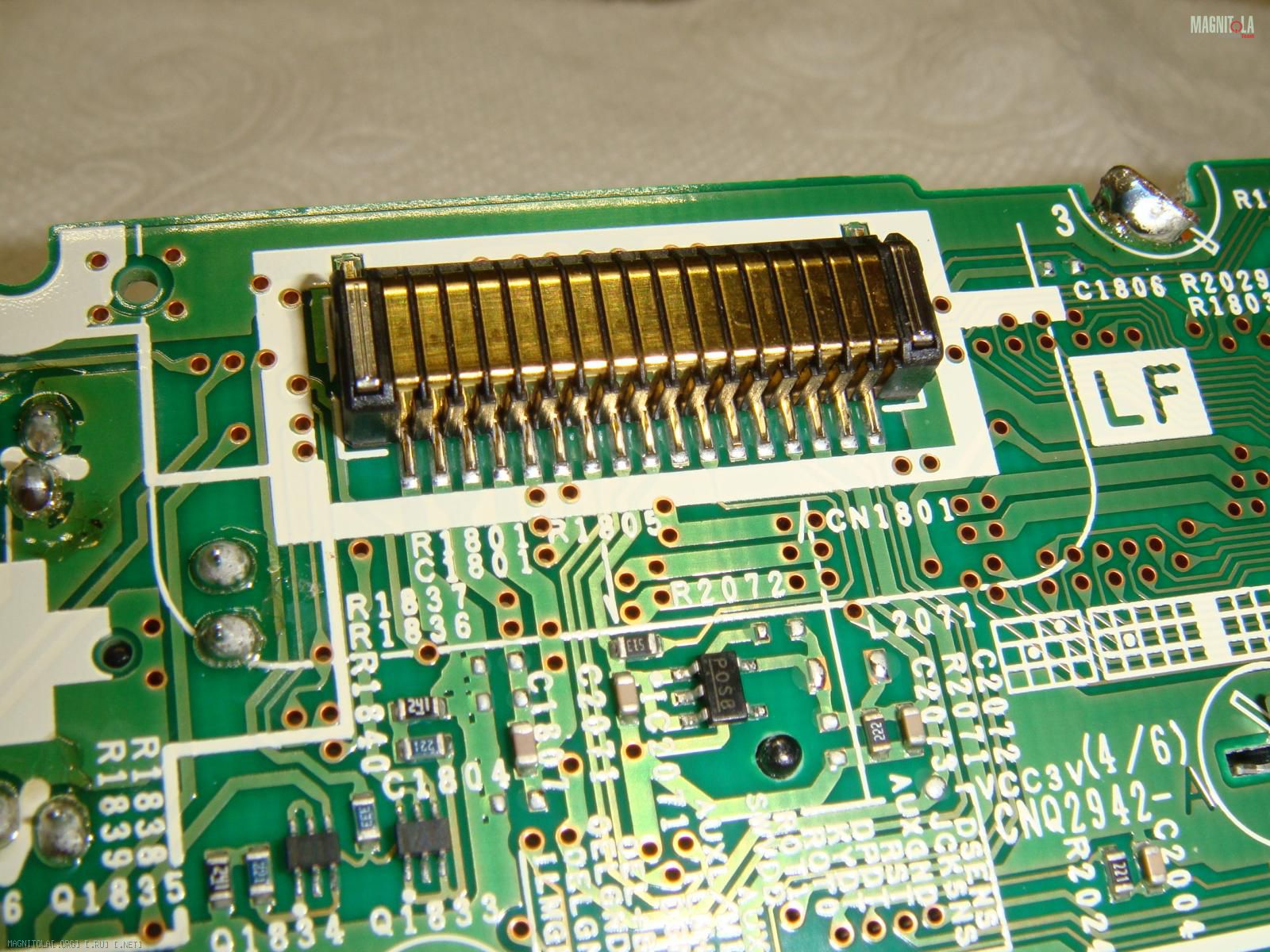

Вложение 745800

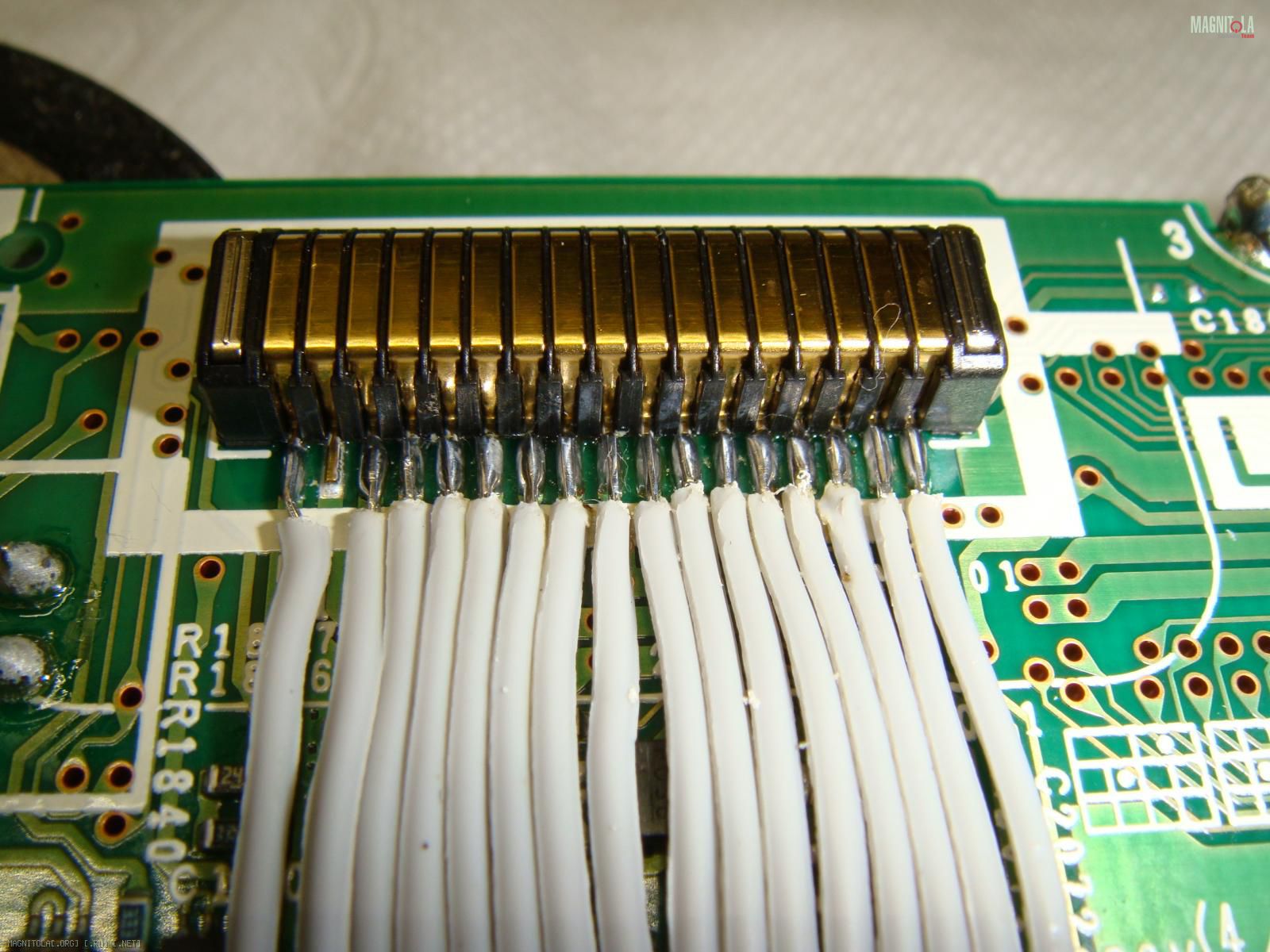

Опять готовим шлейф и запаиваем его на разъем панельки. Это, конечно, сделать не так просто, но мы ведь не ищем легких путей. :)
Опять же - смотрим внимательно.
Вложение 745802

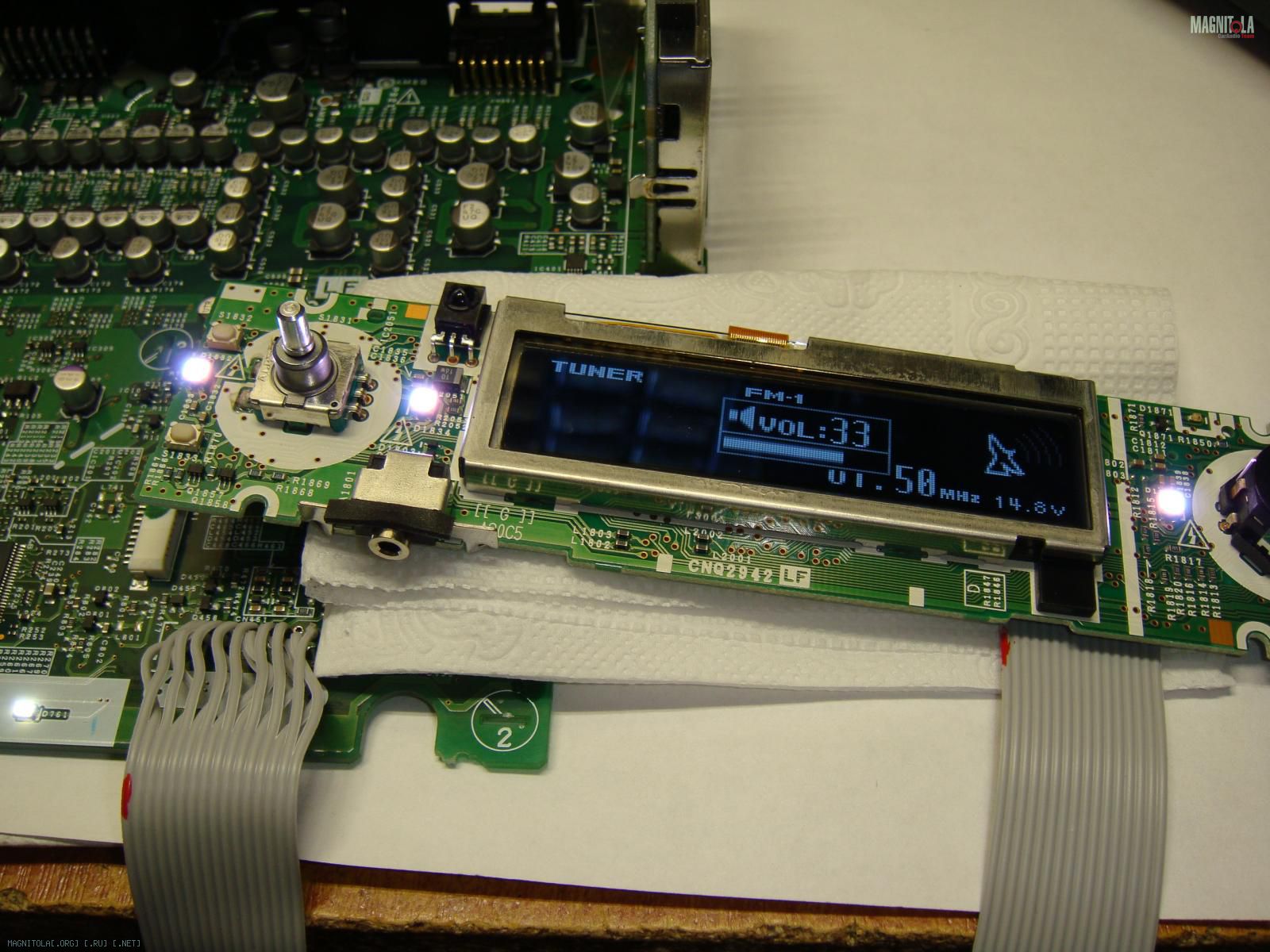

Теперь нужно проверить - будет ли работать?
Проверяем.
Вложение 745804
Если все заработало, то идем дальше.
Чтобы было удобнее проводить монтаж\демонтаж поставим разъемы около морды и около головы.
Обрезаем шлейф, сантиметров 15 - 20 от ГУ, и ставим разъем предназначенный для такого шлейфа(маму).
Если нет специального инструмента, то можно воспользоваться тисками.
Перед тем как разрезать шлейф надо ОБЯЗАТЕЛЬНО его пометить(не как коты метят, а на пример, маркером) - для того, чтобы не перепутать стороны.
Если взять шлейф с маркировкой(одна жила красная), то можно ориентироваться на неё.
На вторую обрезанную сторону шлейфа паяем папу.

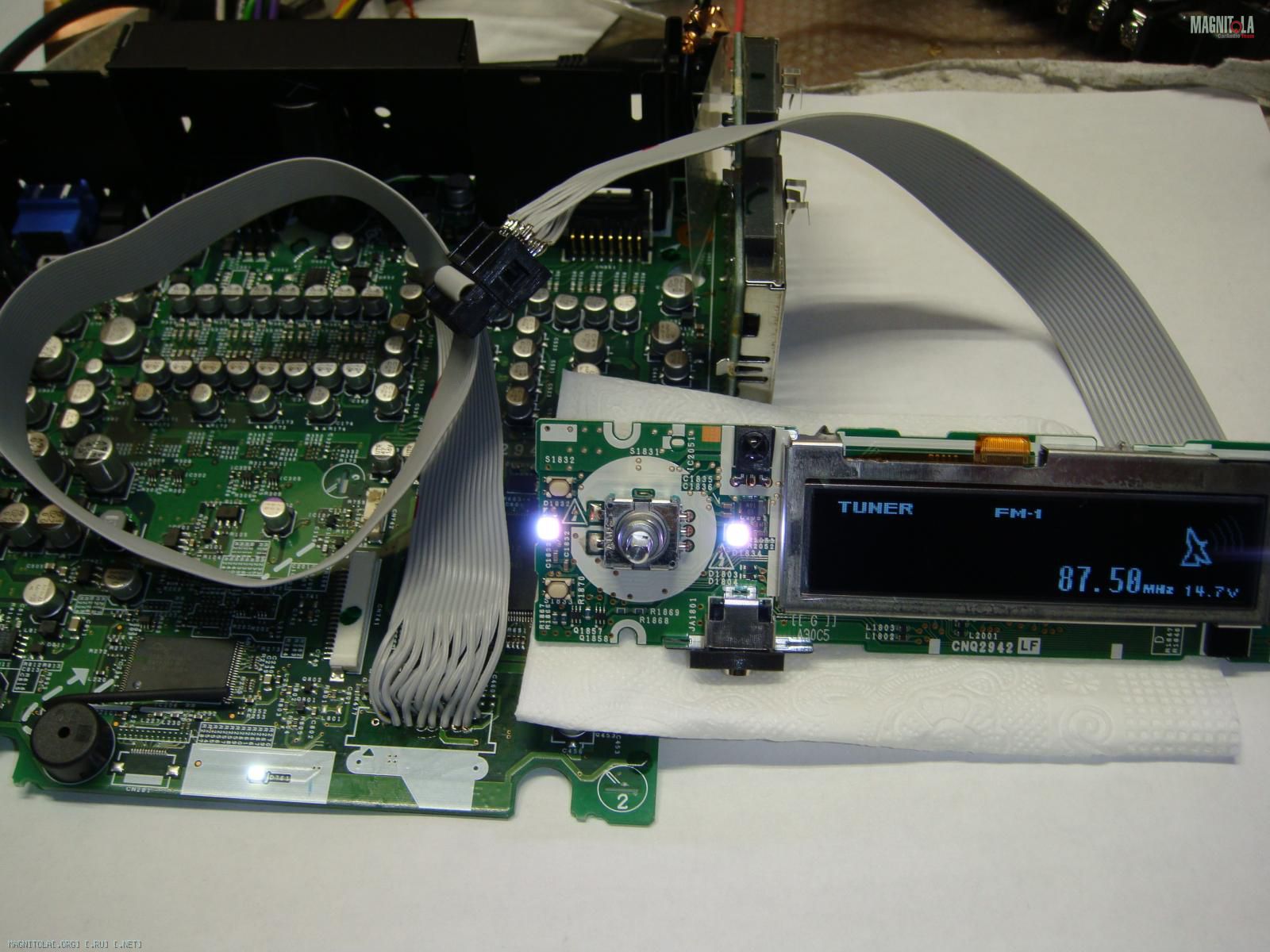

После этого ОБЯЗАТЕЛЬНО опять проверяем работоспособность.
Затем делаем то же самое на стороне панельки. Разъемы лучше ставить так, чтобы можно было подключить панельку сразу к ГУ, без длинного шлейфа. Это удобно для проверки.
И опять ПРОВЕРЯЕМ работоспособность.
Вложение 745806
Для того чтобы вывести шлейф из аппарата на задней стенке делаем вырез.
Вложение 745808

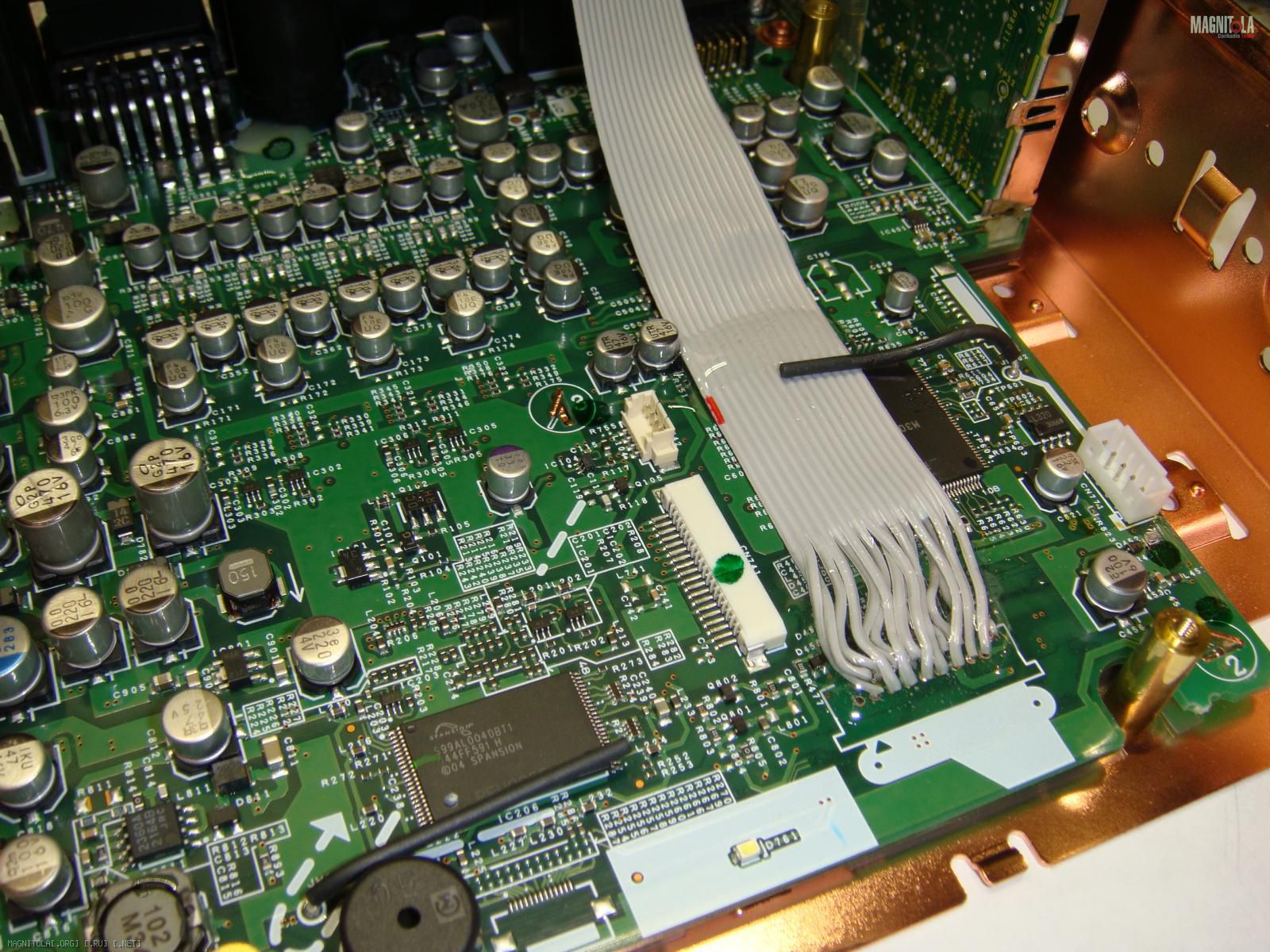

Теперь крепим шлейф к плате, чтобы не болтался. Я пользуюсь двухкомпонентной гадостью - очень удобно. :)
Вложение 745810
Удаляем транспорт панели - он нам все равно больше не понадобиться, а тут только мешаться будет.
Чтобы работало без этого механизма нужно замкнуть на плате два вывода разъема идущего на этот механизм.
Затем собираем ГУ, когда высохнет гадость(она сохнет быстро). :)

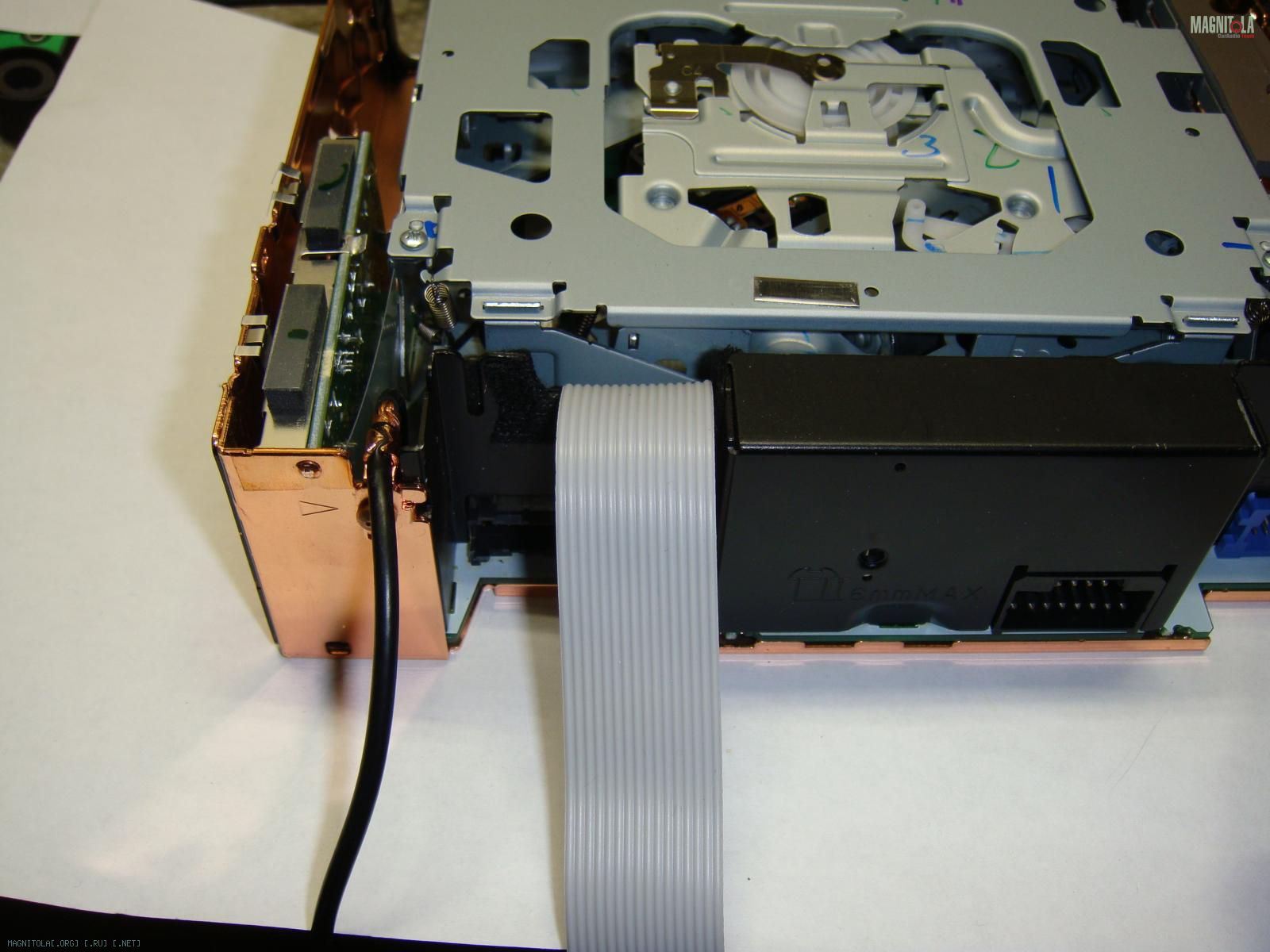

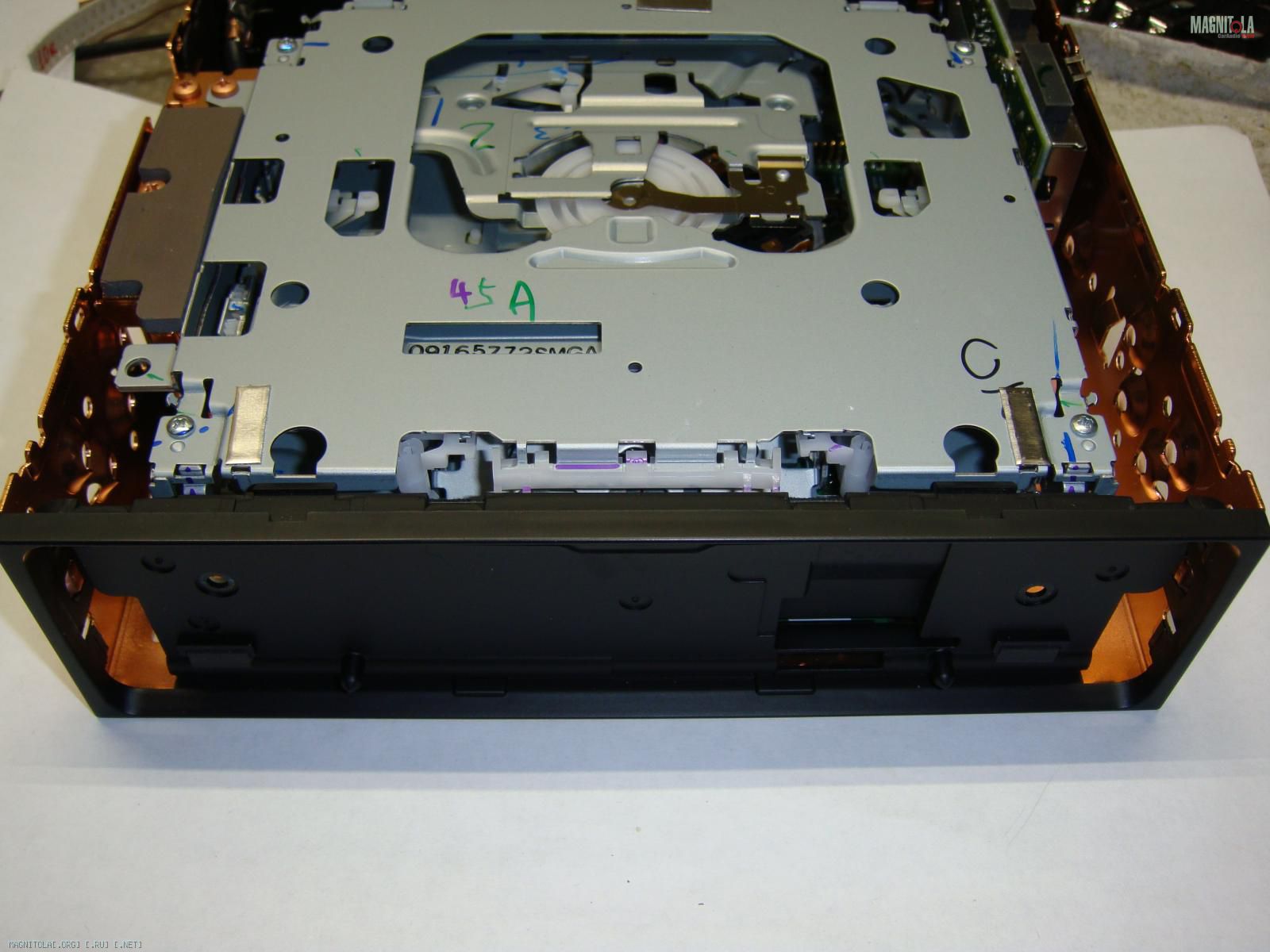

Вложение 745812Вложение 745814
Увеличиваем дырдочку на задней стенке панельки - чтобы нормально выходил шлейф.

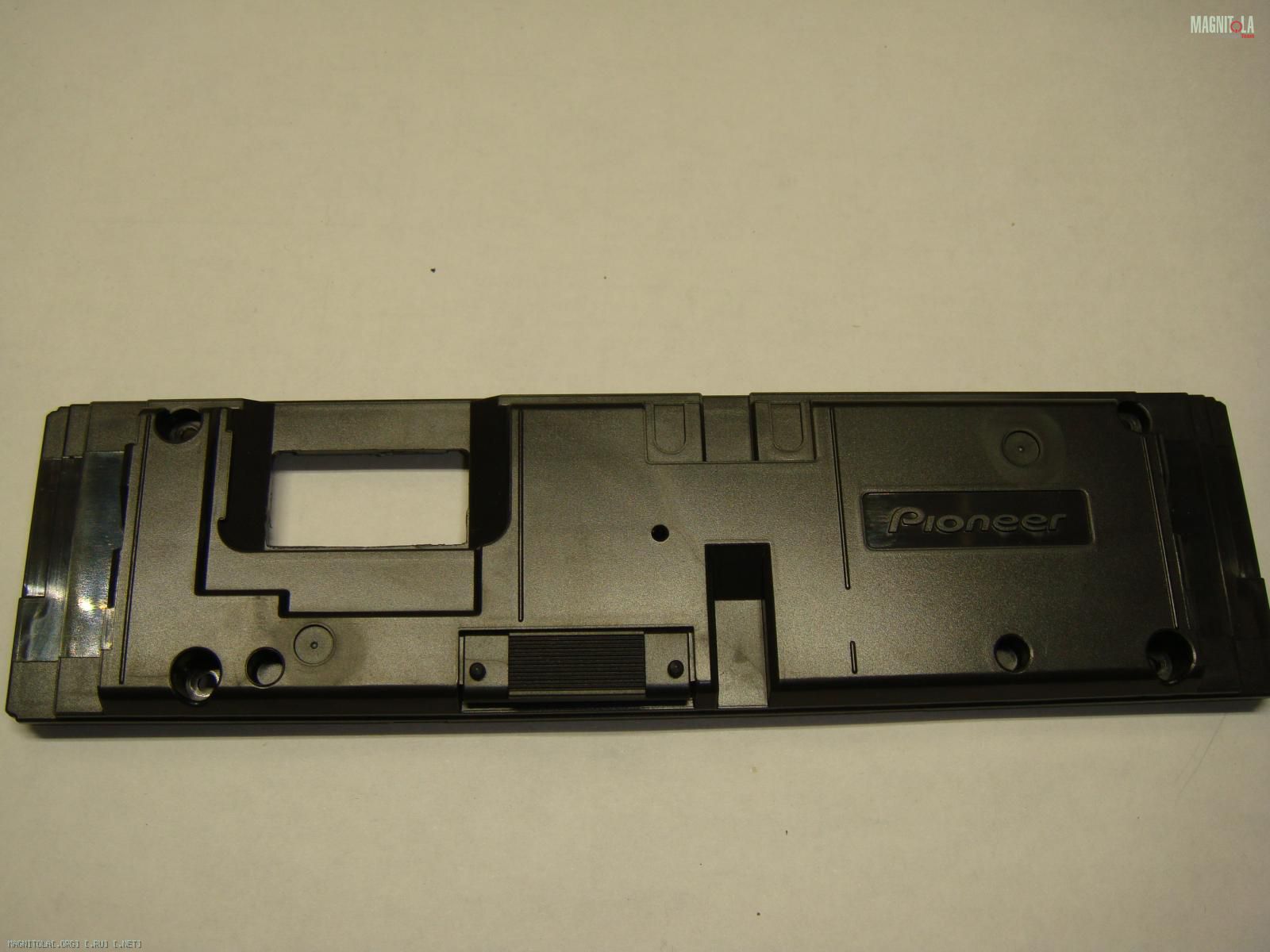

Вложение 745816
Собираем панельку.
Вложение 745818

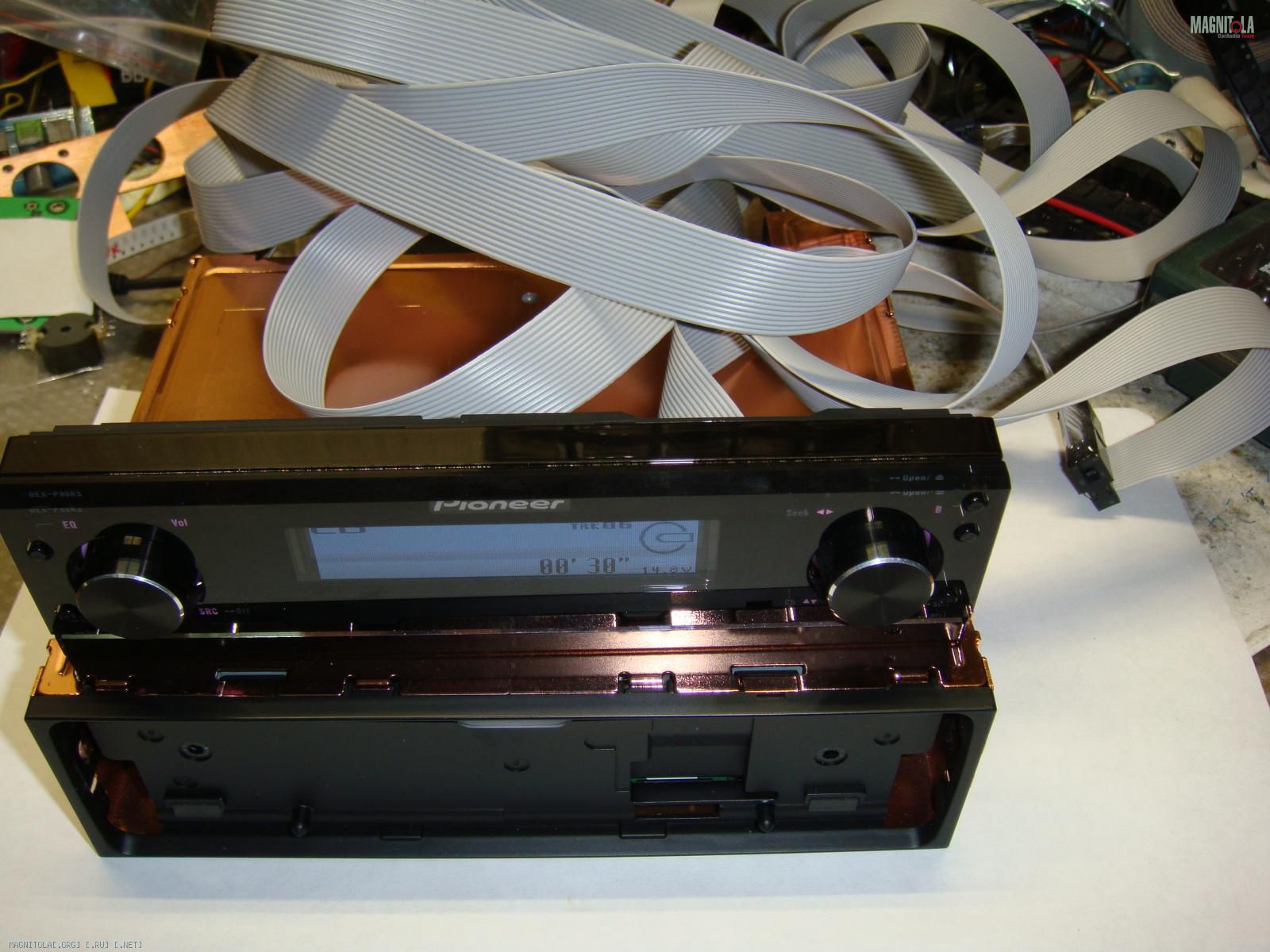

И проверяем все собранное в кучу. :)
Вложение 745820
Ну вот, все работает! Длина шлейфа, в данном случае, 5 метров.
Удачи! :)

Еще забыл сказать.
Разъемы, на которые паяется шлейф(папа) лучше тоже заливать двухкомпонентной гадостью. :)
Во первых, это придаст жесткость соединению(не вырвать провода), а во вторых изолирует место пайки.
К сожалению фото забыл сделать.
