ЭБОС в низкочастотном звене
Давно была сделана тестовая версия, да все никак руки не доходили.
Ну вот наконец дошли

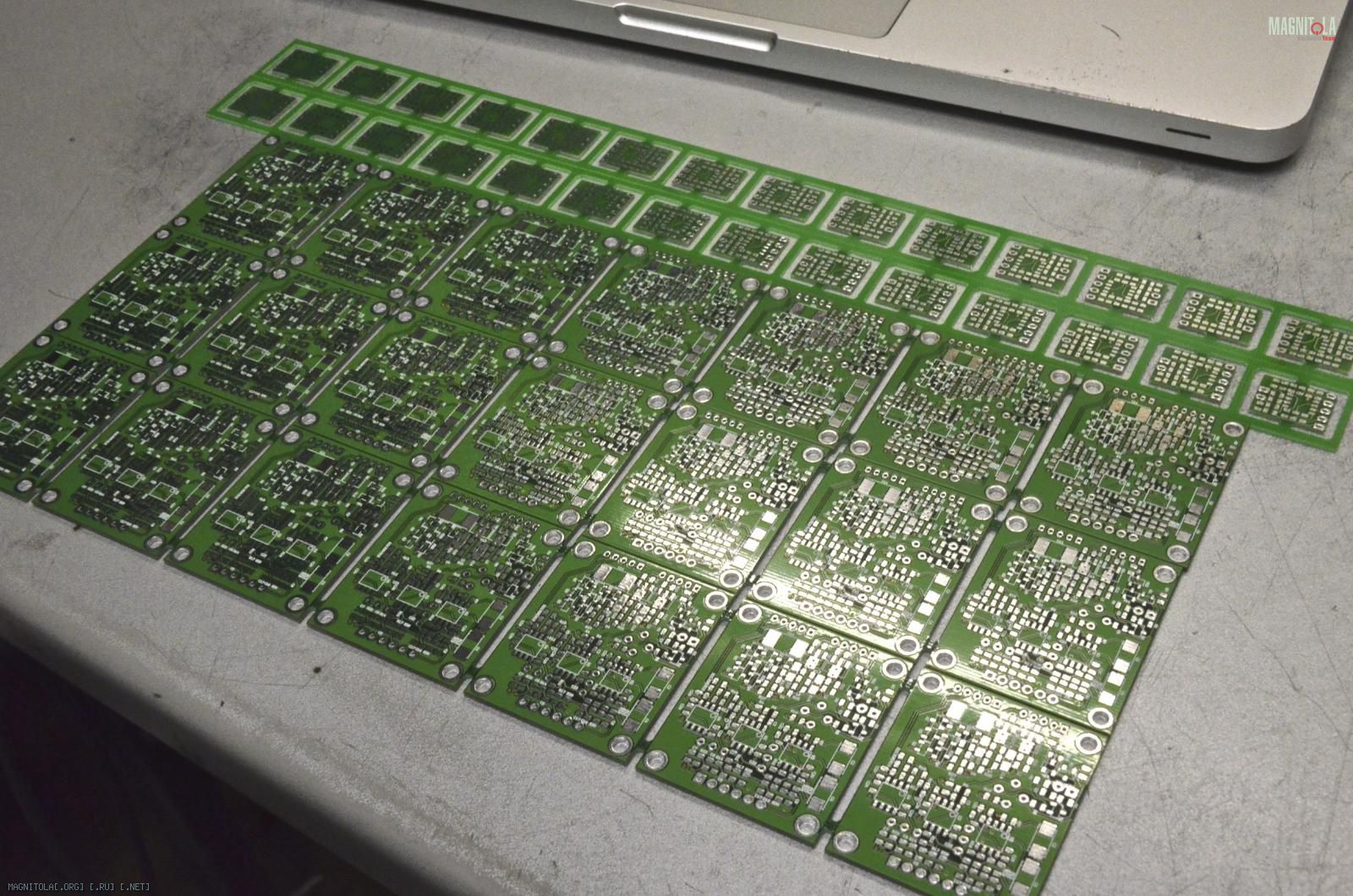

По уже сложившейся на форуме традиции платы заказывал в Резоните.
Плата 4х слойная с максимальной заливкой землей.
Вложение 767740

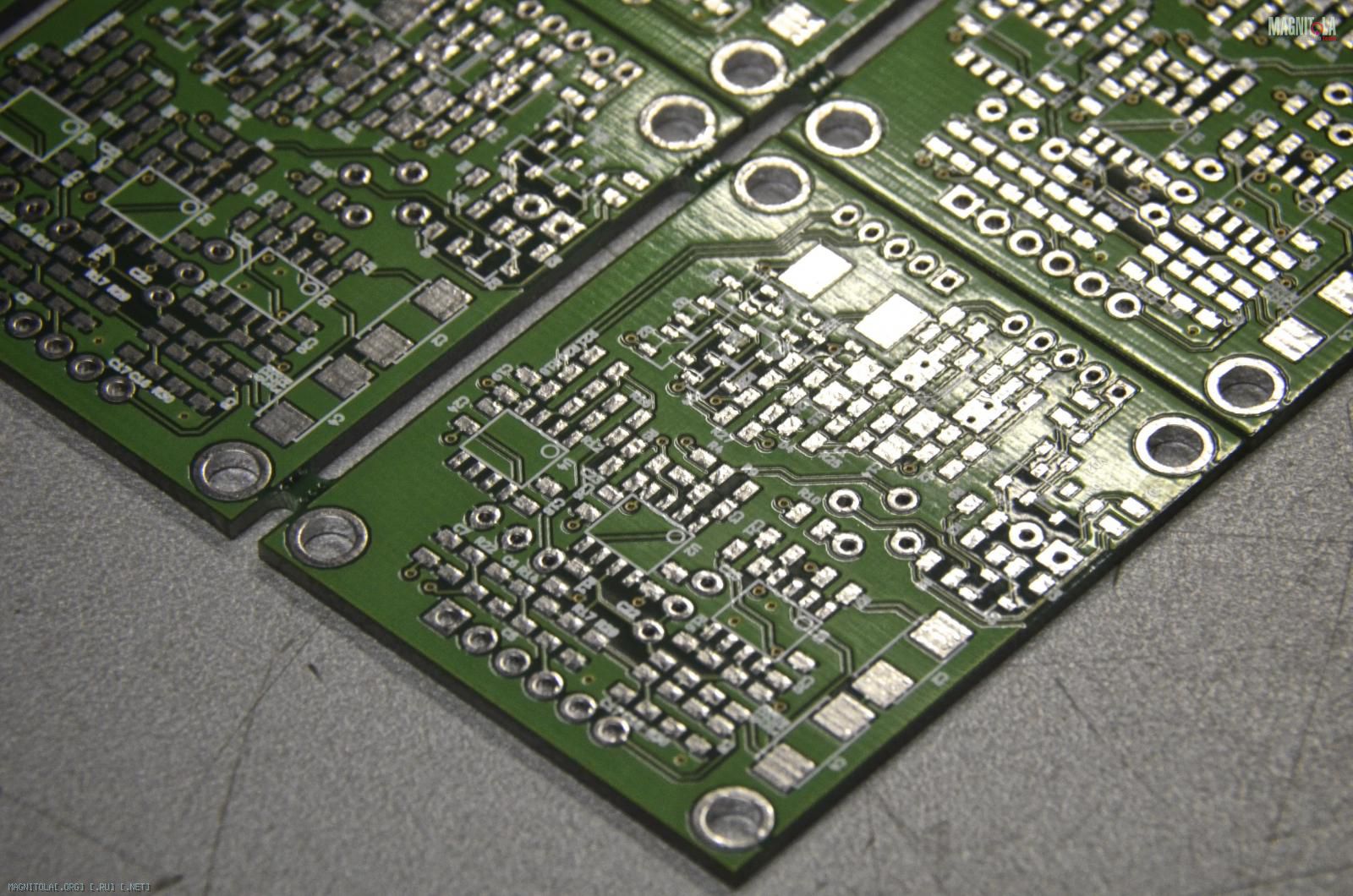

Плата контроллера
Вложение 767742

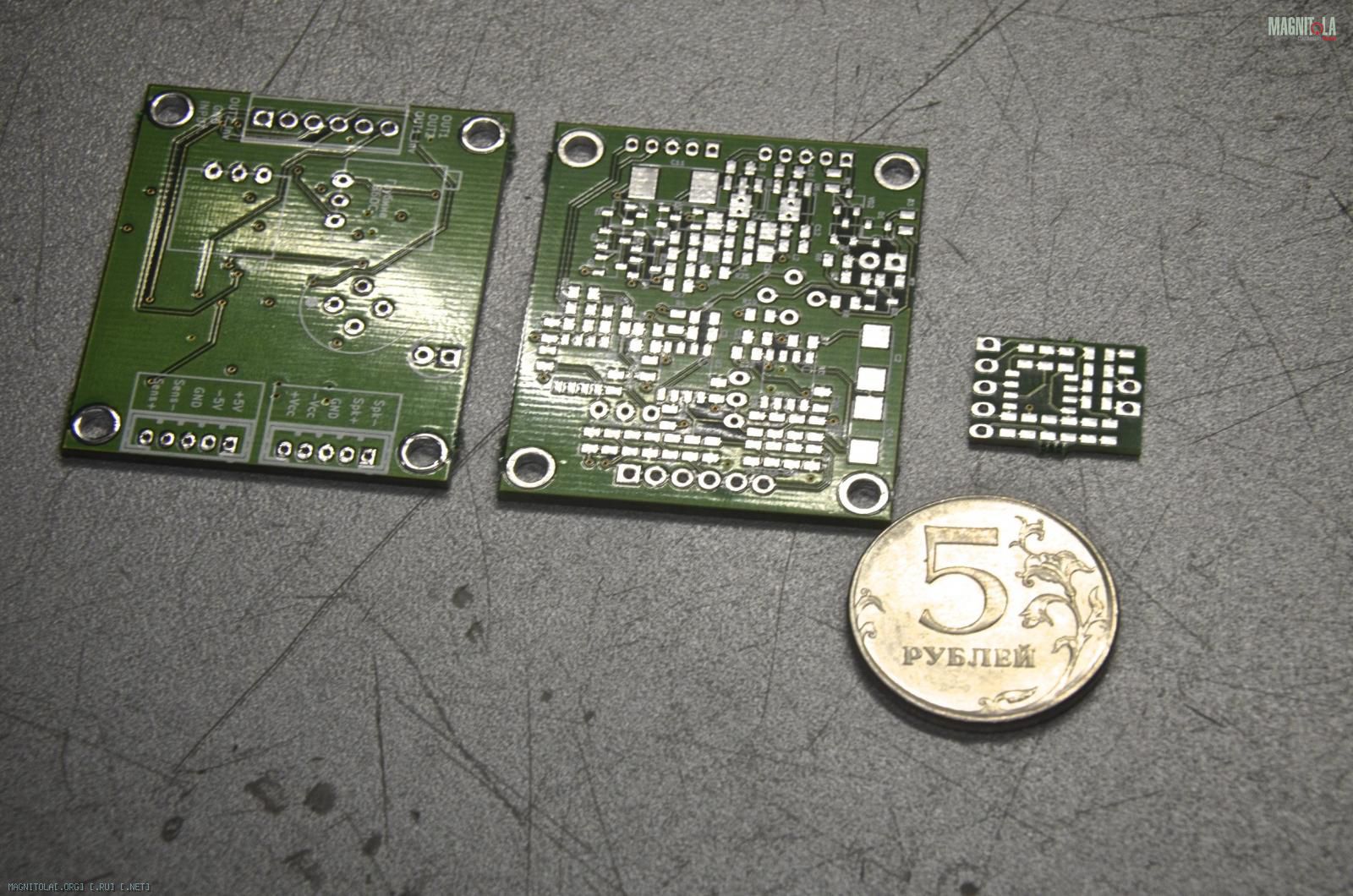

Рядом платка датчика
Вложение 767744

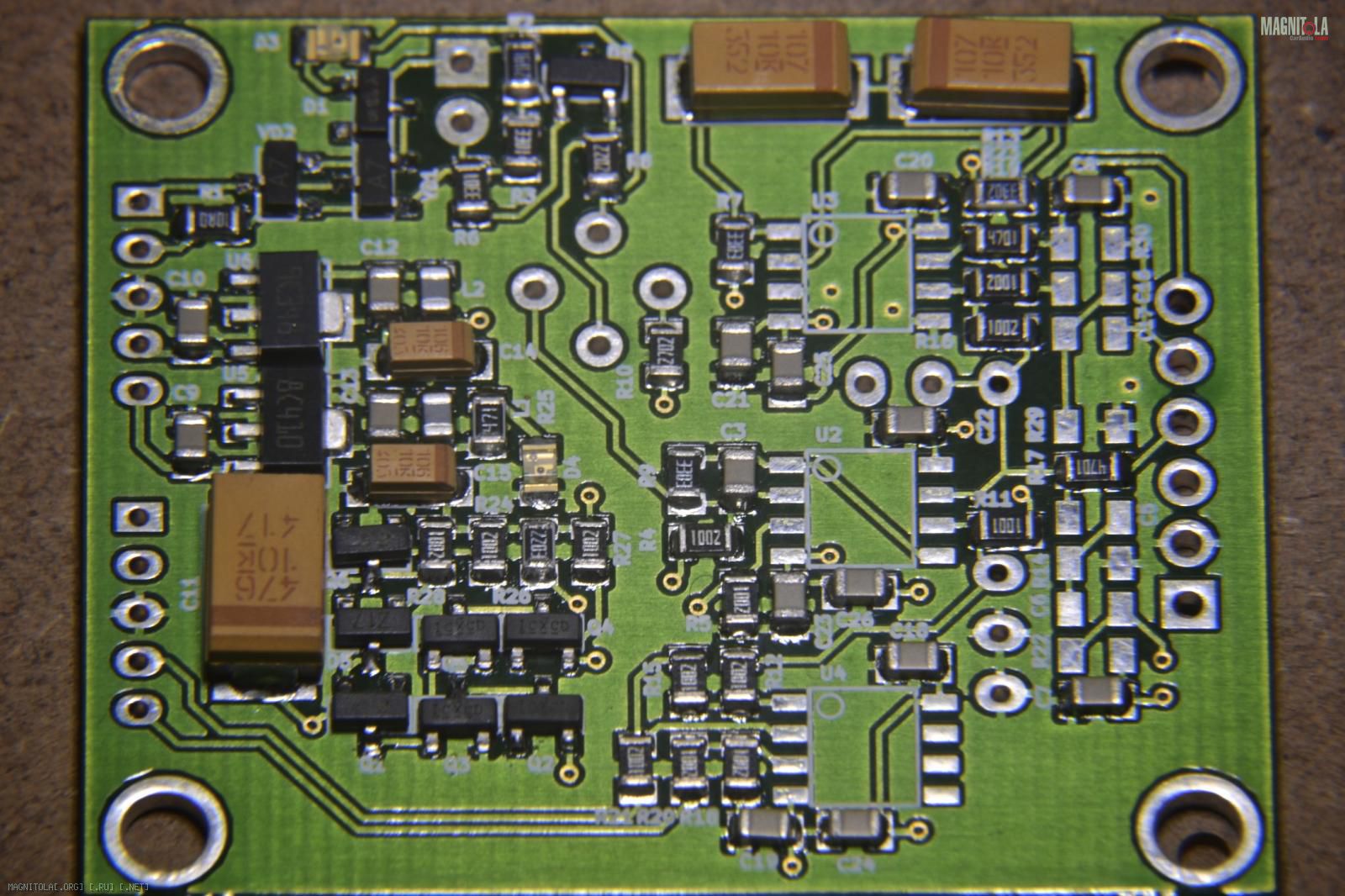

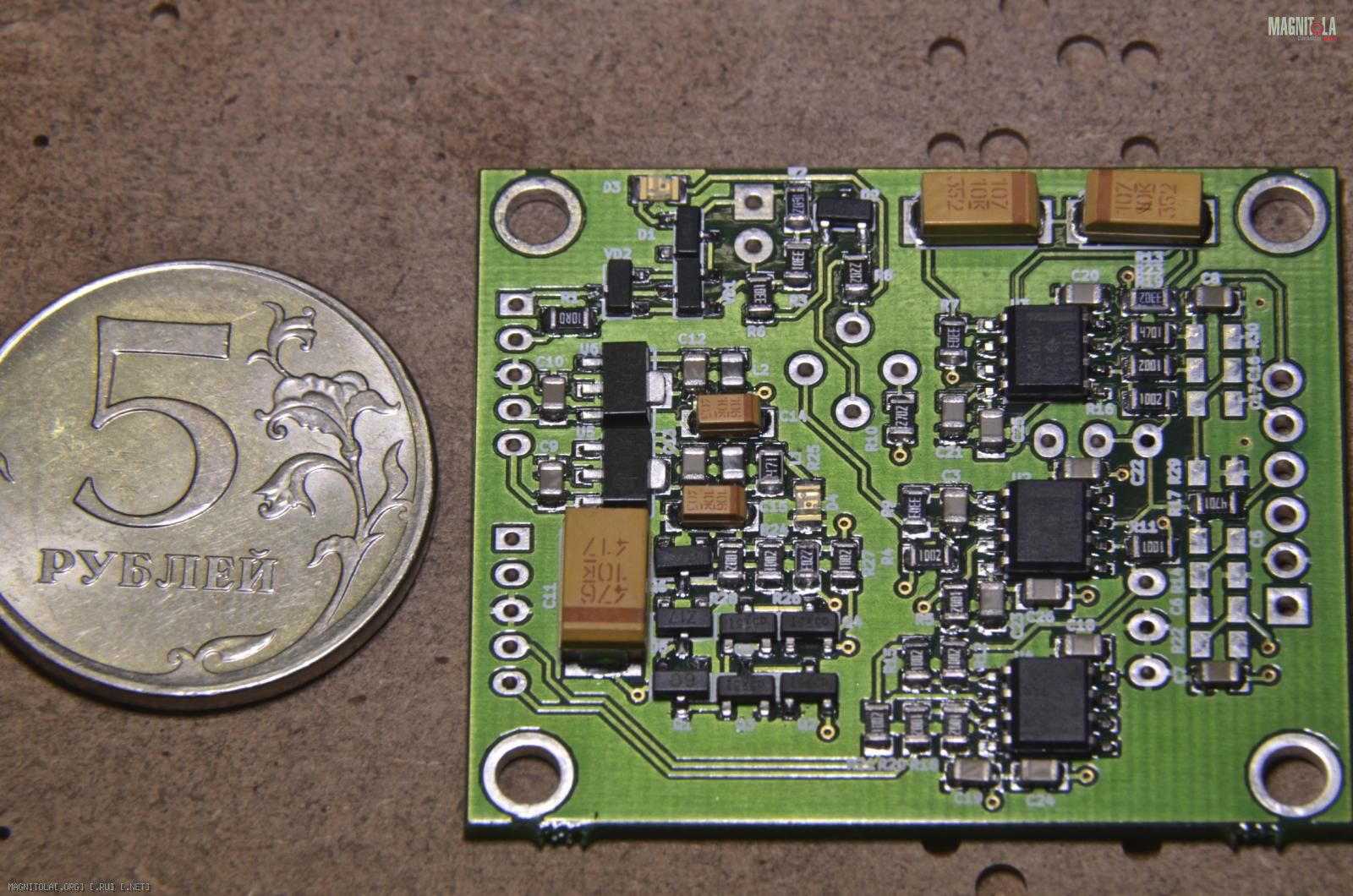

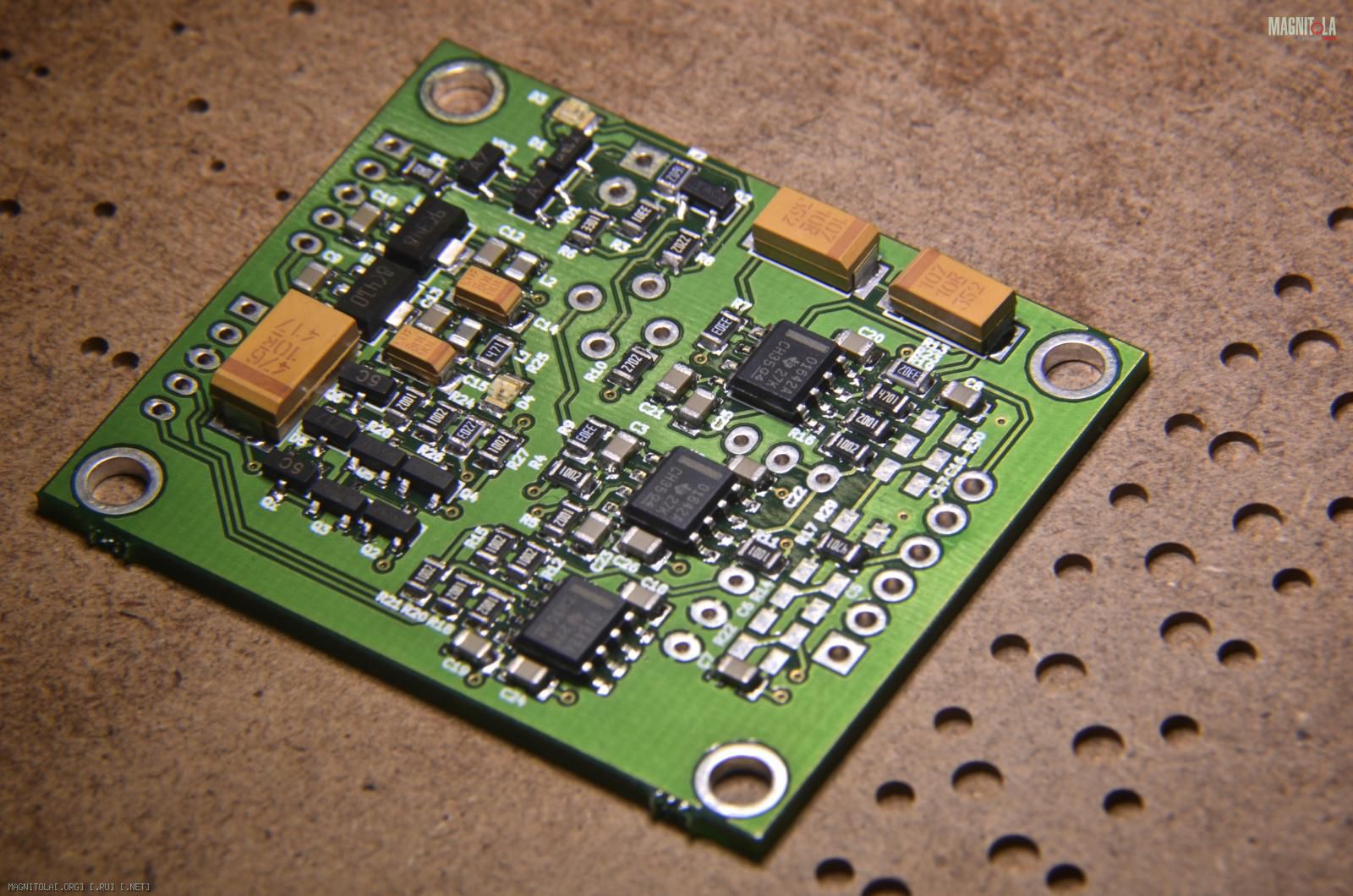

Спаянная платка
Вложение 767746Вложение 767748Вложение 767750
Теперь дело за датчиком.
Re: ЭБОС в низкочастотном звене
Martyanov,
Есть несколько вопросов:
1.Барометрический датчик сделан или пока в проекте??
2.Саб должен быть с определенными параметрами или пойдет "стандартный дин в стандартном ЗЯ"?
3.Усиитель - есть ли специфические требования??? Подойдет заводской моноблок, или надо городить специфическое чего (ИТУН етс)?
4.Тот комплект плат что на фото - этого достаточно для построения ЭБОС, или будет еще что нибудь?
5.Сам бародатчик где должен находиться - внутри или снаружи? Насколько помню - датчик по ускорению снаружи, а если бародатчик - то внутри корпуса.
6.Что конкретно будет достигнуто-улучшено???
Re: ЭБОС в низкочастотном звене
Цитата:
Сообщение от
STASUS Martyanov,
Есть несколько вопросов:
1.Барометрический датчик сделан или пока в проекте??
2.Саб должен быть с определенными параметрами или пойдет "стандартный дин в стандартном ЗЯ"?
3.Усиитель - есть ли специфические требования??? Подойдет заводской моноблок, или надо городить специфическое чего (ИТУН етс)?
4.Тот комплект плат что на фото - этого достаточно для построения ЭБОС, или будет еще что нибудь?
5.Сам бародатчик где должен находиться - внутри или снаружи? Насколько помню - датчик по ускорению снаружи, а если бародатчик - то внутри корпуса.
6.Что конкретно будет достигнуто-улучшено???
1.Тестовый для меня делал Наиль (NotaBene) он же разработчик всей схемы. Так что остается мне его повторить.
2. Нужен запас по мощности, маломощный можно зажарить
3. Должен как можно ниже играть вниз, хотя бы до 5гц.
4. Больше ничего, только датчик
5. Внутри
6. Все что дает обратная связь, расширение диапазона вниз, уменьшение искажений.
Re: ЭБОС в низкочастотном звене
Цитата:
Сообщение от
Martyanov 2. Нужен запас по мощности, маломощный можно зажарить
Тут можно чуть подробнее - какие цифры должны быть? У меня саб odr ts-w1rs - у него всего 150вт номинал. Есть смысл к этому сабу лепить ЭБОС???
Наличие большого количества ПП на Вшей фотке - это КИТы на продажу будут?
Re: ЭБОС в низкочастотном звене
А контроллер получается на входе в усь ставится?
Re: ЭБОС в низкочастотном звене
Саш, раз уж теперь это на Магнитоле, давай для дураков - чо эт такое, для чего, из чего состоит, чо делает и принцип работы!
Re: ЭБОС в низкочастотном звене
Цитата:
Сообщение от
STASUS Тут можно чуть подробнее - какие цифры должны быть? У меня саб odr ts-w1rs - у него всего 150вт номинал. Есть смысл к этому сабу лепить ЭБОС???
Наличие большого количества ПП на Вшей фотке - это КИТы на продажу будут?
С заявленной мощностью TS-W1RS пионеровцы явно поскромничали.
Есть у нас тут один RS я думаю попробуем как все готово будет.
Меньшее количество плат делать просто смысла нет, цена такая же получается. Вообще китов на продажу не планировал в виду довольно сложной настройки.
---------- Сообщение добавлено 06.05.2015 в 10:12 ----------
Цитата:
Сообщение от
fox proteus А контроллер получается на входе в усь ставится?
Да, и еще сигнал с выхода усилителя заводится, для контроля. Так что проще всего внутри уся платку поставить.
---------- Сообщение добавлено 06.05.2015 в 10:16 ----------
Цитата:
Сообщение от
Андреичъ Саш, раз уж теперь это на Магнитоле, давай для дураков - чо эт такое, для чего, из чего состоит, чо делает и принцип работы!
ЭЭ я как то думал что все знают что это и зачем.
Грубо говоря кислородный датчик в авто все представляют как работает?
Ну и тут похожая система, есть плата контроллера включенная перед усилителем, и датчик внутри корпуса саба, датчик показывает что выдает саб, схема сравнивает сигнал на входе и сигнал с датчика, и заставляет играть динамик так как надо а не так как он хочет.
Re: ЭБОС в низкочастотном звене
Цитата:
Сообщение от
Martyanov Так что проще всего внутри уся платку поставить.
Ну эт понятно. Я изначально думал, что контроллер ЭБОС более глубоко интегрируется, например уже непосредственно перед УМ частью после всех предварительных каскадов...
Re: ЭБОС в низкочастотном звене
Цитата:
Сообщение от
fox proteus Ну эт понятно. Я изначально думал, что контроллер ЭБОС более глубоко интегрируется, например уже непосредственно перед УМ частью после всех предварительных каскадов...
Нуу я этот вариант невольно предусмотрел, у моего двухканальника предвак весь вырезан, соответственно моста нет, поэтому на плате есть ОУ который выдает второй канал инвертированым, так что можно и выкинуть всю предварительную часть.
Re: ЭБОС в низкочастотном звене
Что это такое и как употреблять
http://reanimator-h.narod.ru/emos.html
http://payalnik-ru.narod.ru/VicMain/VicPage6/ebos1.htm
---------- Сообщение добавлено 06.05.2015 в 10:37 ----------
Цитата:
Сообщение от
Martyanov Вообще китов на продажу не планировал в виду довольно сложной настройки.
А можно рассчитывать на какой нибудь примитивный мануал по настройке? Платку возможно приобрести?. Я к чему - когда-то пытался сам повторить и даже были у меня S70 мертвые, пытался реанимировать. Но бросил, Цитата:
в виду довольно сложной настройки
