В JL Audio,например,по входу гейн регулируется по обратной связи сдвоенным переменным резистором на канал 5кОм,включенными последовательно.Возможно такое решение поможет отойти от классической схемы регулировки по этому уровню.,Цитата:
Сообщение от DD`имаc
Можно увидеть данную схему для понимания
К сожалению Pdf у меня нет на этот бренд,всё изучаю путём прозвонки.Рисовать на компе не умею,но словами скажу так:Цитата:
Сообщение от DD`имаc

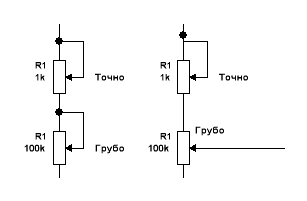

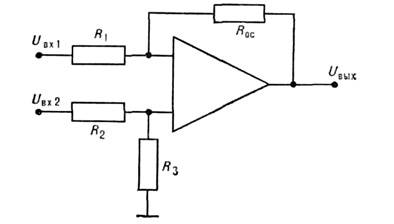

Переменный сдвоенный резистор,включается(каждая секция по типу подстроечного резистора,замыкаются средняя ножка и крайняя между собой,если не знаете этого-первый рисунок на первом фото ) последовательно с другой секцией этого резистора(с аналогичным включением),а далее подключается последовательная цепь, вместо постоянного резистора в обратную связь с выхода на вход ОУ(второе фото):
Вложение 879562 Вложение 879560
Решил не создавать свою тему а присоединиться к этой.Цитата:
Сообщение от DD`имаc
Описанные симптомы аналогичны моим на Eton ecc 600.4 (наводка от генератора в виде писка) тоже усиливается при гейне на усилке
Был сделан следующий твик - на входы rca поставлены акустические трансформаторы : http://www.jensen-transformers.com/w...8/jt-11p-1.pdf
https://cloud.mail.ru/public/BfFF/tPLbFQjWu
распаяны вот таким образом https://cloud.mail.ru/public/H1vf/vRyNhpQeT
На усилок сигнал приходит от 800 проца , ранее я улавливал нехилую наводку - пищала очень прилично.
После твика она осталась , но стала гораздо тише - раза в 4 утихла, то есть при заведенном движке я должен наклониться к дверной колонке и газануть, чтобы ее расслышать.
Но вот странная вещь остается - усил сам по себе фонит.
То есть , если я отключаю межблоки от его входов - все как и раньше, наводка издает нехилый писк.
В моем случае в принципе можно свести наводку в неслышимое состояние , если дать ближе к максимуму гейн на проце , а на усилке наоборот поджать.
Но можно ли ее саму по себе выгнать или снизить ?
Топикстартеру просьба пояснить для чайника и расшифровать сообщение выше, также очень интересен результат .
Если не затруднит - нарисовать схему как было и как стало . Дабы самому у себя данные изменения внести.
Сколько же в качестве сигнала Вы потеряли,остаётся загадкой.Наводка от двигателя это не то,о чём говорится в этой теме.,Цитата:
Сообщение от vasekbfg
Во ,во.Уменя были шумы что то типо треска и шипения.Свист у меня в авто то же в зависимости от того сколько оборотов .По крайней мере был до переделок.Но он и с другим усем был.То что вы сделали это позволяет от части решить проблему людям.Ставят так называемый шумоподовитель.Тоже самое что поставили вы.За тем изменением что он вешается на провода с наружиhttps://www.drive2.ru/l/6291998/ .Но не факт что проблема в усе.
Наши усилители могут сильно отличаться.Если уж моя схема старой версии не совпала с новой.И мне пришлось срисовывать часть схемы
DD`имаc, надеюсь поиск по теме продолжиться в нужном режиме и её продолжения.,:thank_you2:Цитата:
Сообщение от DD`имаc
Откуда предубеждения? С качеством звука все в порядке. Задача была развязать земли, чтобы исключить влияние проца.Цитата:
Сообщение от gena60
Мистери и Супру в пример не приводить, у них ачх нелинейные - если воткнуть разрыв Мистери , звук ощутимо портится.
А где такой акустический трансформатор можно приобрести если не секрет
Я не важно разбираюсь в схемах , сам не твикаю . Поясните что у вас красным нарисовано ? я так понимаю это и есть суть переделки ?Цитата:
Сообщение от DD`имаc
И еще просьба расшифровать ОС и КУ ...
Треск и шипение я у себя не замечал.
Фото можете предоставить где что перепаяли в итоге ? И как результат ?
Проблема скорей всего в усе (раз без источника фонит сам по себе гораздо больше чем с источником)
---------- Сообщение добавлено 25.10.2015 в 22:43 ----------
заказывал из США через проверенного торговца с EBAY .Цитата:
Сообщение от DD`имаc
надо будет - помогу заказать , но стоит 1 штука 60 баксов (и это дистрибьютерская цена)
