Вложений: 1
Re: Целесообразность замены конденсаторов
Цитата:
Сообщение от
Флекс 71**
а причём здесь "встроеная аудиокарта"?
Вход пародии на осциллограф,по видимому.
А Вы чем спектральный состав сигнала, к примеру, смотрите?

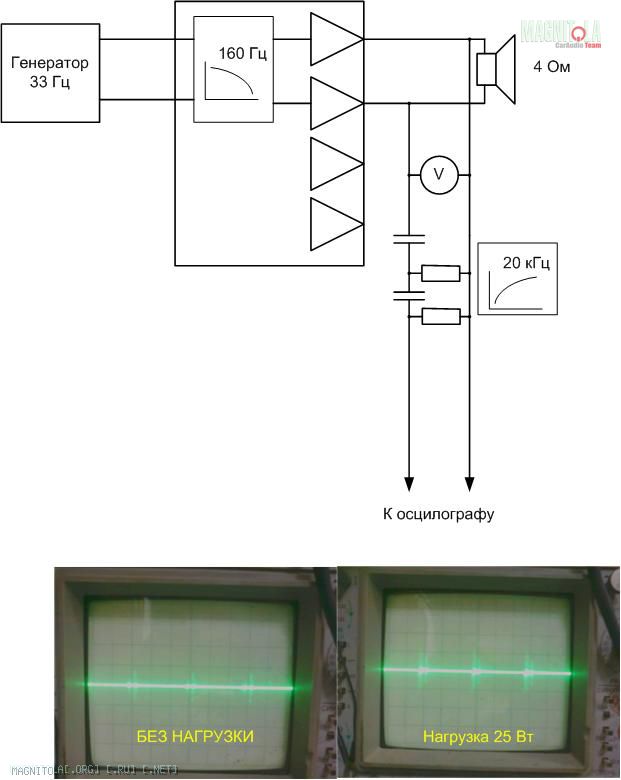

Была собрана следующая схема.
Вложение 848926
Без сигнала на выходе усилителя присутствуют импульсы, чередующиеся с частотой 66 кГц, амплитудой около 5 мВ. При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.
При увеличении уровня сигнала до 10 В (25 Вт) на выходе появляется дополнительный импульс с уровнем 10 мВ ( -60 дб) при увеличении напряжения на выходе уровень импульса также возрастает.
Re: Целесообразность замены конденсаторов
Цитата:
Сообщение от
Flatout А Вы чем спектральный состав сигнала смотрите?
Когда занимался ремонтом,был С1-67.Сейчас ничем не смотрю.
Цитата:
Сообщение от
Flatout амплитудой около 5 мВ.
И что,динамик ЭТО заметит?
Re: Целесообразность замены конденсаторов
Сабу пофиг. Мне в принципе тоже. Однако эта же ООС отрабатывает параллельно и основной широкополосный сигнал. Находятся эстэты, которых это достает.
Единственное, что я хочу сказать, твик должен начинаться с измерений и ими же заканчиваться. Иначе как понять, чего ты там твикнул.
Re: Целесообразность замены конденсаторов
Цитата:
Сообщение от
Flatout При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.
Цитата:
Сообщение от
Флекс 71** Сообщение от Flatout
амплитудой около 5 мВ.
И что,динамик ЭТО заметит?
3Мгц ))) да до динамика это даже не дойдет... потеряясь в проводах...
---------- Сообщение добавлено 06.09.2015 в 12:54 ----------
Цитата:
Сообщение от
Flatout Единственное, что я хочу сказать, твик должен начинаться с измерений и ими же заканчиваться. Иначе как понять, чего ты там твикнул.
это наверное единственный правильный вывод.
Re: Целесообразность замены конденсаторов
Цитата:
Сообщение от
Flatout А Вы чем спектральный состав сигнала, к примеру, смотрите?
Была собрана следующая схема.
Вложение 848926
Без сигнала на выходе усилителя присутствуют импульсы, чередующиеся с частотой 66 кГц, амплитудой около 5 мВ. При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.
При увеличении уровня сигнала до 10 В (25 Вт) на выходе появляется дополнительный импульс с уровнем 10 мВ ( -60 дб) при увеличении напряжения на выходе уровень импульса также возрастает.
Молодец, что не отступаешь и отвечаешь действиями.
Эти результаты и есть обоснование моего мнения, которое я в самом начале озвучил, что всё это на уровне параноики, борьбы с ветряными мельницами, ликвидация некого абсолютно не существенного паразитного в сигнале применяя такие изощрения как использование АКБ в питании.
Re: Целесообразность замены конденсаторов
Цитата:
Сообщение от
Flatout А Вы чем спектральный состав сигнала, к примеру, смотрите?
Была собрана следующая схема.
Вложение 848926
Без сигнала на выходе усилителя присутствуют импульсы, чередующиеся с частотой 66 кГц, амплитудой около 5 мВ. При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.
При увеличении уровня сигнала до 10 В (25 Вт) на выходе появляется дополнительный импульс с уровнем 10 мВ ( -60 дб) при увеличении напряжения на выходе уровень импульса также возрастает.
А что показывает осцилограф с открытым входом по шине питания при/без нагрузки ?
Re: Целесообразность замены конденсаторов
Цитата:
Сообщение от
Rover А что показывает осцилограф с открытым входом по шине питания при/без нагрузки ?
Нет у меня желания вскрывать усилитель, ремонта не требует, а твикать не собираюсь.
Re: Целесообразность замены конденсаторов
Цитата:
Сообщение от
Flatout
Без сигнала на выходе усилителя присутствуют импульсы, чередующиеся с частотой 66 кГц, амплитудой около 5 мВ. При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.
.
а мне сдаётся, что это не реакция оски, а увеличившийся(с ростом нагрузки) звон мосфитов в не очень толково реализованном пн
может всё-таки проще дгс поставить, понизить частоту преобразования и правильно ключами управлять, чем заниматься ####змом с аккумуляторами ;)
Re: Целесообразность замены конденсаторов
Цитата:
Сообщение от
Flatout Была собрана следующая схема.
Судя по фото - землю на осциллограф не от туда взяли.
