Re: Собираем мощный моноблок D-класса
Здравствуйте, подскажите какие выпрямительные диоды вы использовали, 1 с общим анодом и 2 с общим катодом? Какой коэффициент усиления у предварительного усилителя и как его поменять, зачем вы использовали 4 шт. 3205, двух не хватило бы? и еще вопрос, у вас пред. запитан от 2 шт. 7812?
Спасибо за ваш труд.
Вложений: 1
Re: Собираем мощный моноблок D-класса
Цитата:
Сообщение от
ivachka Здравствуйте, подскажите какие выпрямительные диоды вы использовали, 1 с общим анодом и 2 с общим катодом? Какой коэффициент усиления у предварительного усилителя и как его поменять, зачем вы использовали 4 шт. 3205, двух не хватило бы? и еще вопрос, у вас пред. запитан от 2 шт. 7812?
Спасибо за ваш труд.
Добрый день.
- выпрямительные диоды - два диода Шоттки с общим катодом MBR20200;

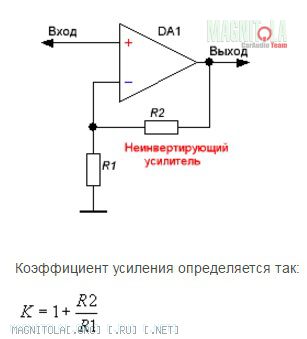

- коэфф усиления предусилителя 12dB,т.е. увеличивает сигнал в 4 разаВложение 1090752
считается очень просто (смотреть надо первый ОУ в фильтре). Можно увеличить(мои номиналы 1k и 3,3k), если вместо 3,3к поставить 10k, то коэфф. усиления уже будет 11);
- исползовал 4 IRF3205 для большей надежности, так как больше 300ватт с одной пары полевиков снимать опасно;
- блок фильтров запитан от стабилизированного напряжения +-12в с помощью двух L7812, видно же все на печатке.
Вот здесь более подробно все расписал:http://forum.cxem.net/index.php?/top...0%D0%B2%D1%82/
Re: Собираем мощный моноблок D-класса
Цитата:
Сообщение от
kitafonchik Добрый день.
- выпрямительные диоды - два диода Шоттки с общим катодом MBR20200;
- коэфф усиления предусилителя 12dB,т.е. увеличивает сигнал в 4 раза
Вложение 1090752
считается очень просто (смотреть надо первый ОУ в фильтре). Можно увеличить(мои номиналы 1k и 3,3k), если вместо 3,3к поставить 10k, то коэфф. усиления уже будет 11);
- исползовал 4 IRF3205 для большей надежности, так как больше 300ватт с одной пары полевиков снимать опасно;
- блок фильтров запитан от стабилизированного напряжения +-12в с помощью двух L7812, видно же все на печатке.
Вот здесь более подробно все расписал:
http://forum.cxem.net/index.php?/top...0%D0%B2%D1%82/
Спасибо!
Re: Собираем мощный моноблок D-класса
Уважаемый kitafonchik,подскажите есть ли у вас зазор между половинками сердечника от строчника?
