А если найти alpine 7909j ?
Вам бы еще alpine 3546 juba
Были мысли на счет 7909, но курс пока отложил все это дело. Вот если бы эти мысли были бы при старом курсе )))Цитата:
Сообщение от R078_R078
На счет джуба усилителей та же история. 3 джубы чтобы купить надо продать свой ТАЗ
Между поисками дорог решил разбавить тему более положительными событиями )
Так как был куплен донор, то впоследствии решил собрать плату предусилителя на старых компонентах, чтобы было с чем сравнивать.
Для этого в первую очередь нужно перекинуть ОУ с основной платы донора на плату предусилителя...
Но есть "небольшая проблема", которую я покажу как можно решить без существенных вливаний денежных средств...
Припаять ОУ с 8-ю ножками не проблема, проблема его выпаять. В идеале и без гемора это естественно паяльная станция, но она стоит сейчас как самолет, поэтому берем в руки старый добрый паяльник на 60 ватт и начинаем "творить".

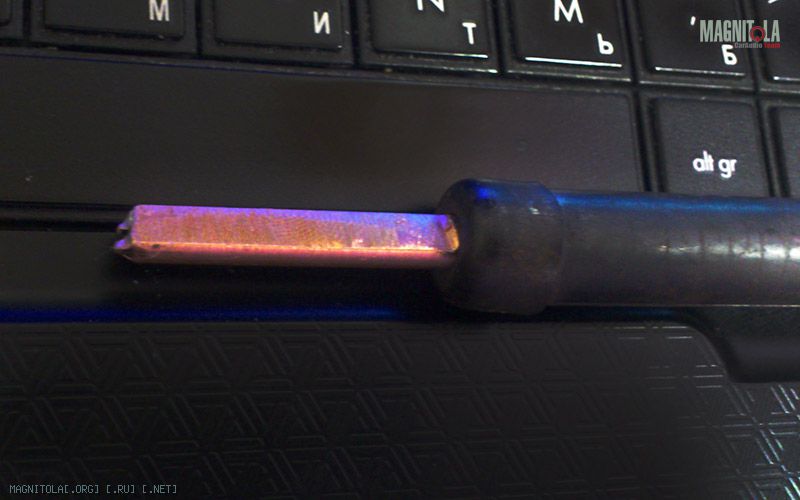

Жало паяльника стачиваем с двух сторон
Вложение 957950
С медной обмотки не знаю от чего вырезаем две пластики пики )
Вложение 957952

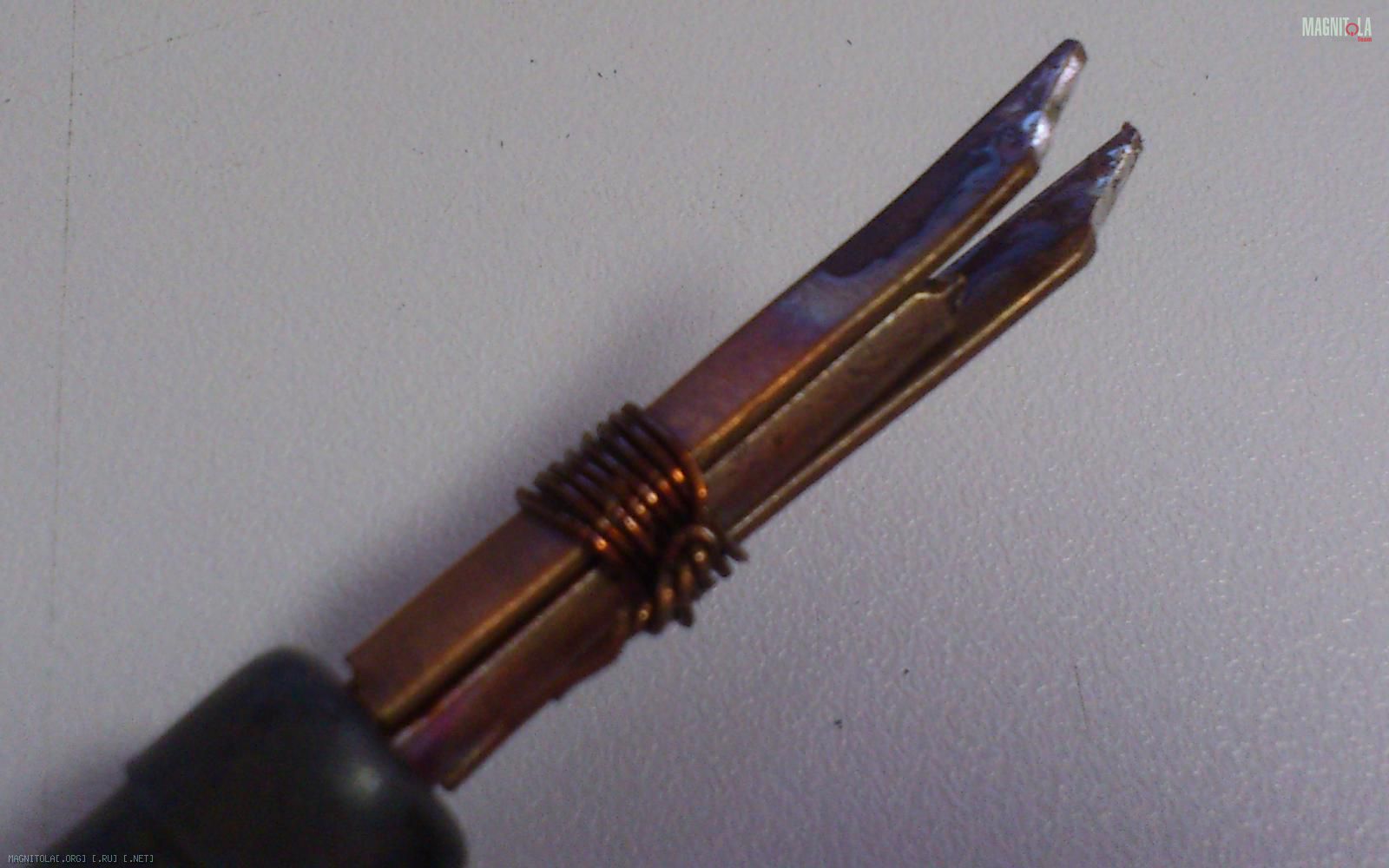

Обмоткой от генератора притягиваем их с двух сторон к жалу паяльника. Получается своего рода оружие колхозника )))
Вложение 957954

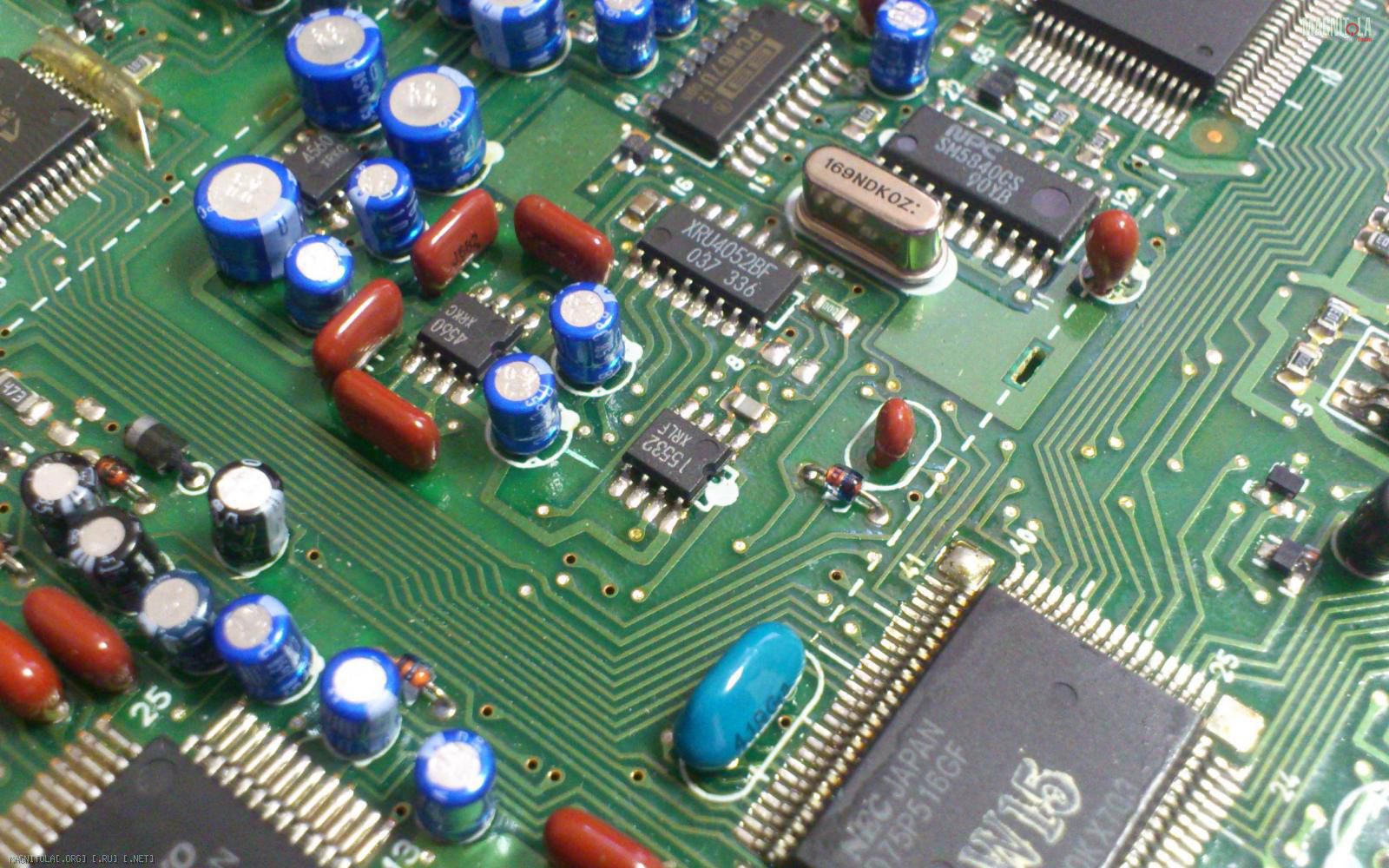

Смотрим на поле боя и видим там 15532. Греем оружие и приступаем к бою
Вложение 957956

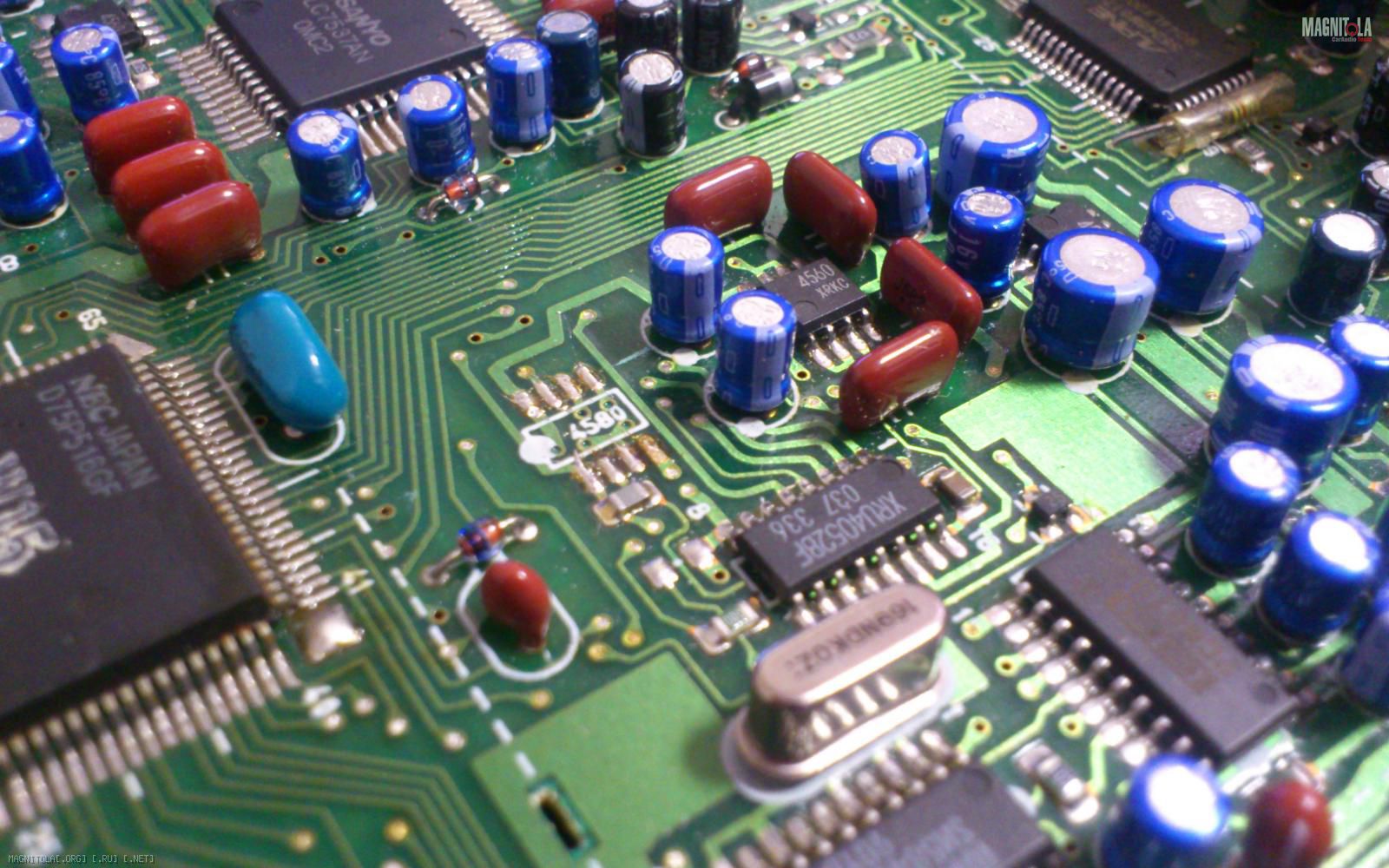

После боя его уже там нет. Все соскочило как по маслу
Вложение 957958

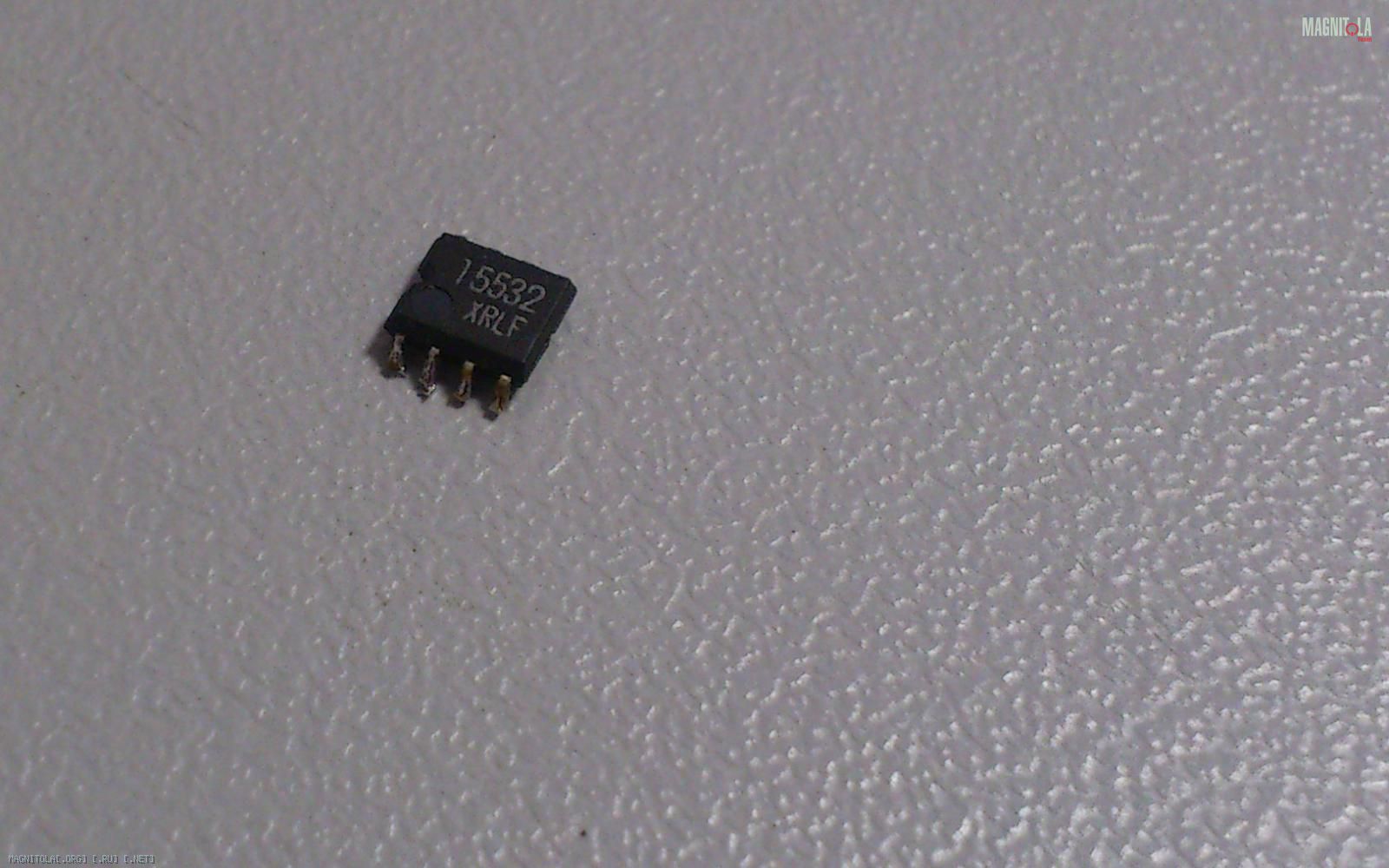

А вот собственно и виновник мозгодумки
Вложение 957960

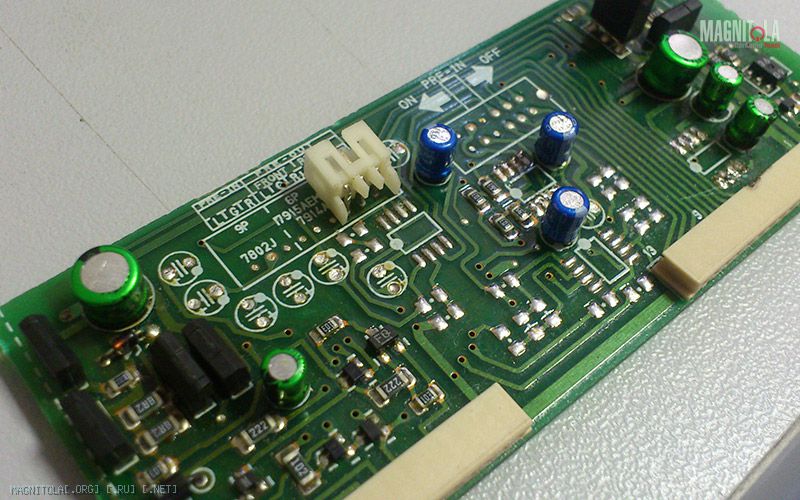

Донор пока ждет своей очереди. Пару операционников "живодеры" с него выпаяли
Вложение 957962

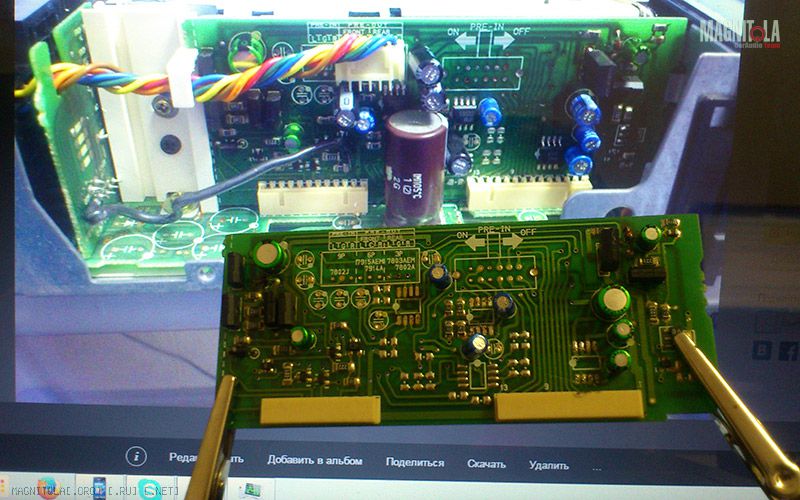

На экране монитора еще стоковая плата, снизу донор, который будет точной копией с течением некоторого времени
Вложение 957964

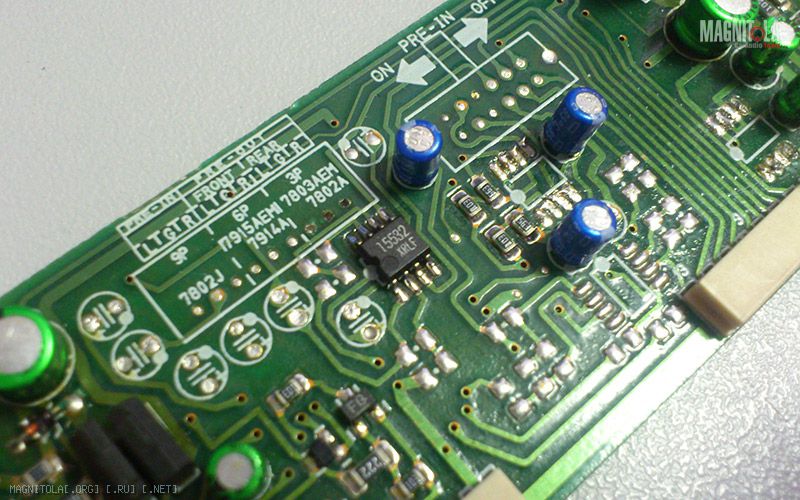

Операционник на месте
Вложение 957966
P.S. Тест оборудования прошло успешно. Есть мысли на плате заменить 15532 на lm4562, но чтобы ничего не испортить было решено потренироваться на овцах )))
P.P.S. Может кому-то будет полезна информация, т.к. она призывает прежде всего к разумной экономии
По поводу доноров на пикап и похожих схем
Цитата:
Alpine 88T15309W01
Laser Pickup
WARRANTY: 1 Year Warranty
ASSOCIATED MODEL(S)
ALPINE 7800 Mobile Electronics: Radio/CD Player 1990
ALPINE 7801 Mobile Electronics: Radio/CD Player 1990
ALPINE 7802 Mobile Electronics: Radio/CD Player 1991
ALPINE 7803S Mobile Electronics: Radio/CD Player 1991
ALPINE 7914 Mobile Electronics: Radio/CD Player 1991
ALPINE 7915 Mobile Electronics: Radio/CD Player 1991
ALPINE CHAS609 Mobile Electronics: CD Changer 1994

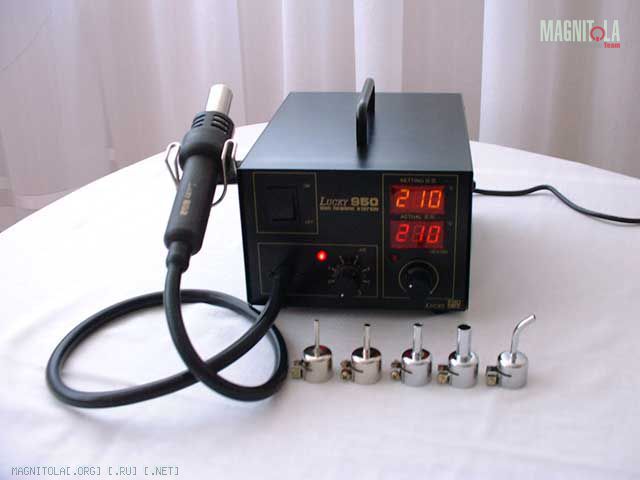

Хорошее решение,если нет под рукой такого,более универсального в таких случаях:Цитата:
Сообщение от Hedik
Вложение 958218
Смотри тут пости по старому курсу продают alpine 7909j
https://m.avito.ru/moskva/zapchasti_...ovyy_641066119
Немного не смешно ))) Я стремлюсь к уменьшении стоимости системы, но никак не к ее бесконечному увеличению... Поэтому нет ни процессоров, ни всего остального ненужного оборудования )Цитата:
Сообщение от R078_R078
---------- Сообщение добавлено 04.03.2016 в 10:20 ----------
Универсально да... Я как раз про него и писал, но если его нет то его надо купить, а это совсем другое ценовое решение выхода из ситуацииЦитата:
Сообщение от gena60
Я это и подчеркнул,что есть оптимальные решения в таких случаях,когда не возможно это осуществить современными методами.Находка автора всегда имеет право на жизнь и идея не останется без внимания.Я сам такой тоже,иногда это тоже помогает в проблеме.,Цитата:
Сообщение от Hedik
Получилось заснять как работает пикап и из-за чего идут щелчки... В нормальном режиме пикап плавно пытается найти диск, а тут просто в холостую бегает туда сюда...
Видео работы...
Катаюсь с радио (((
Похоже нет позиционирования лазерной головки и всё таки нужно обратить внимание на МС,о которой говорил раньше.,Цитата:
