Ремонт рупорных ВЧ,нестандартное решение!

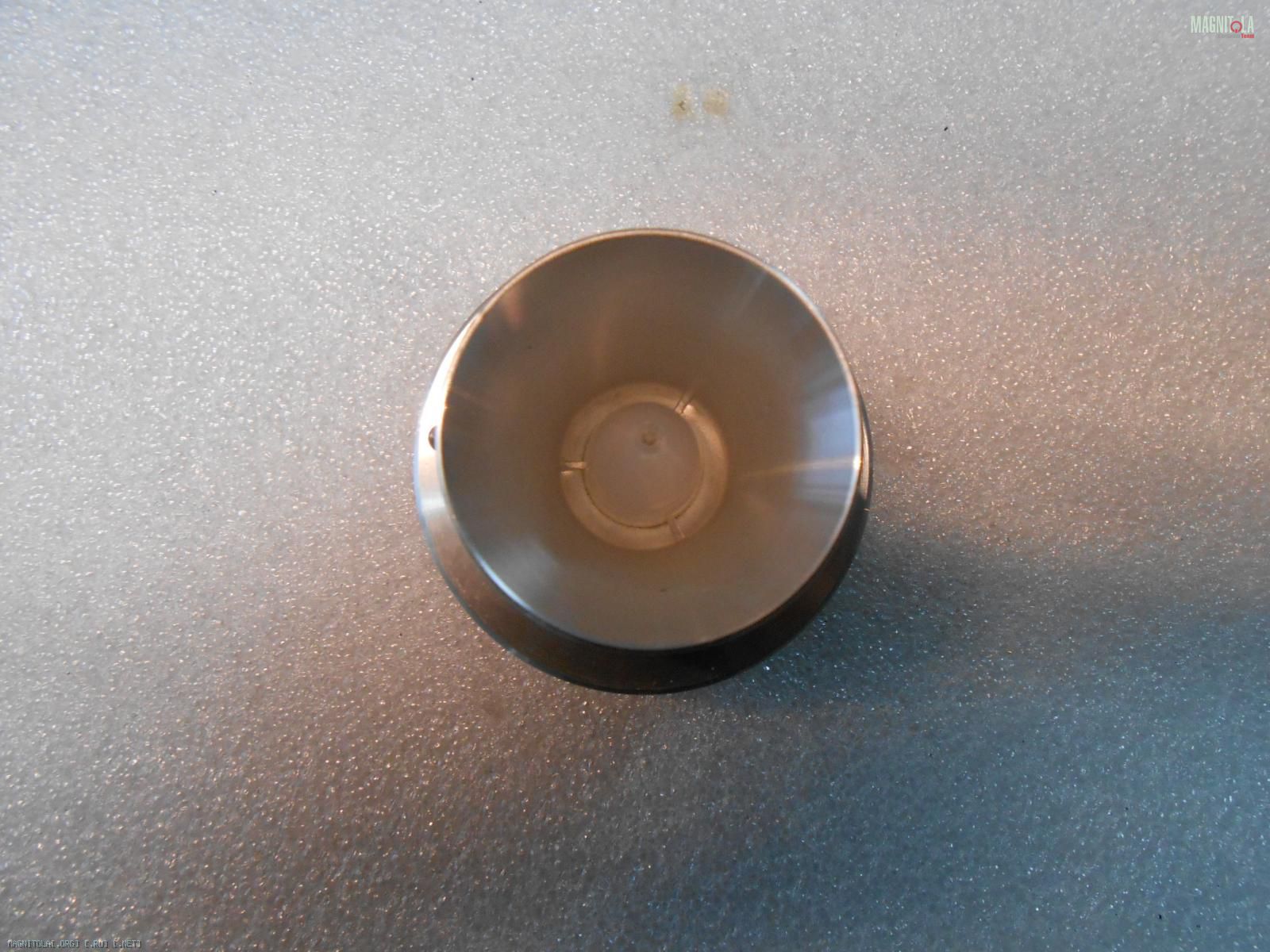

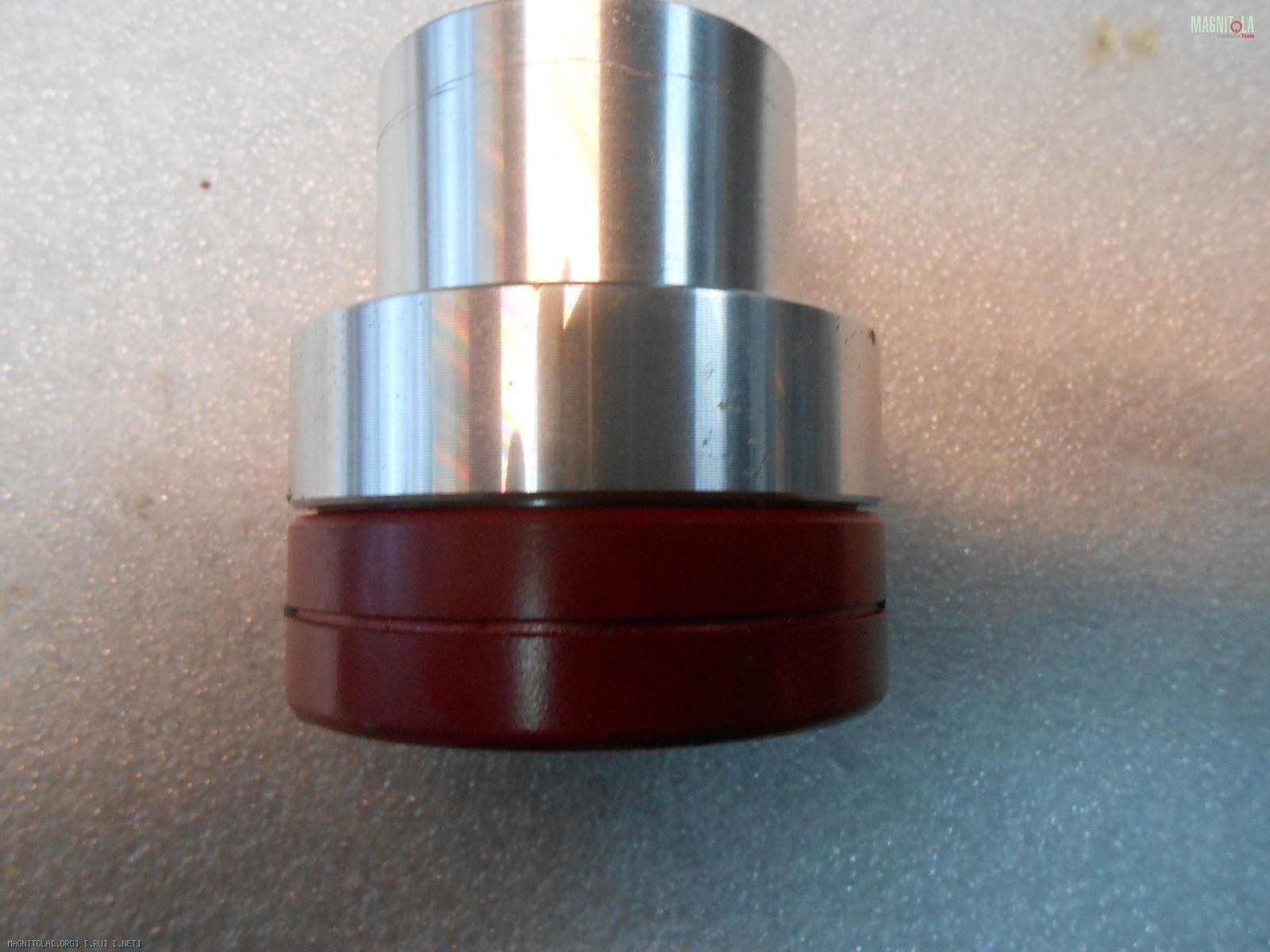

Наступил 2016 год... Приехал ко мне человек с грустью:перестали работать свистки Ground Zero GZCT 0500-CL :
Вложение 924342Вложение 924344

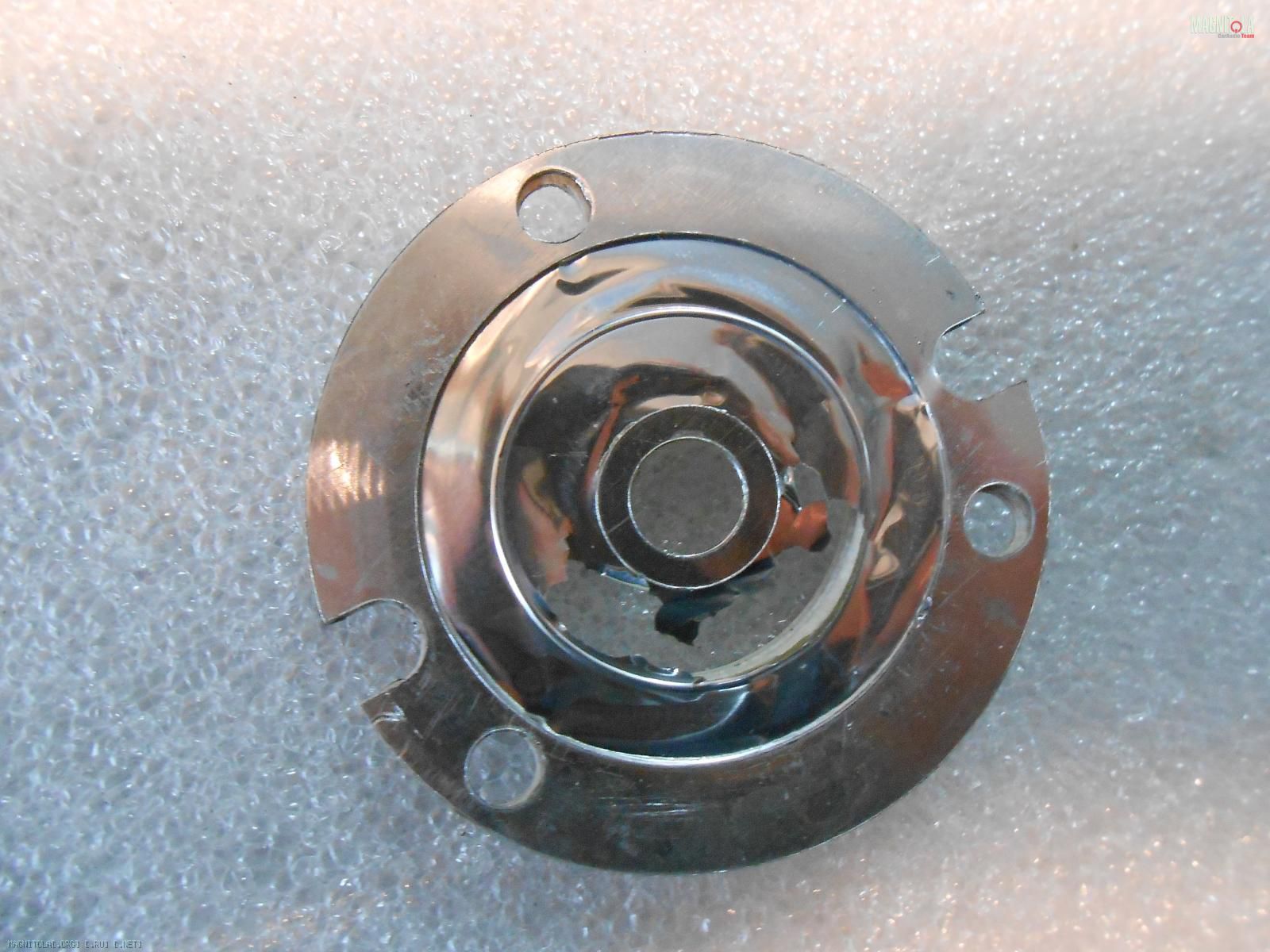

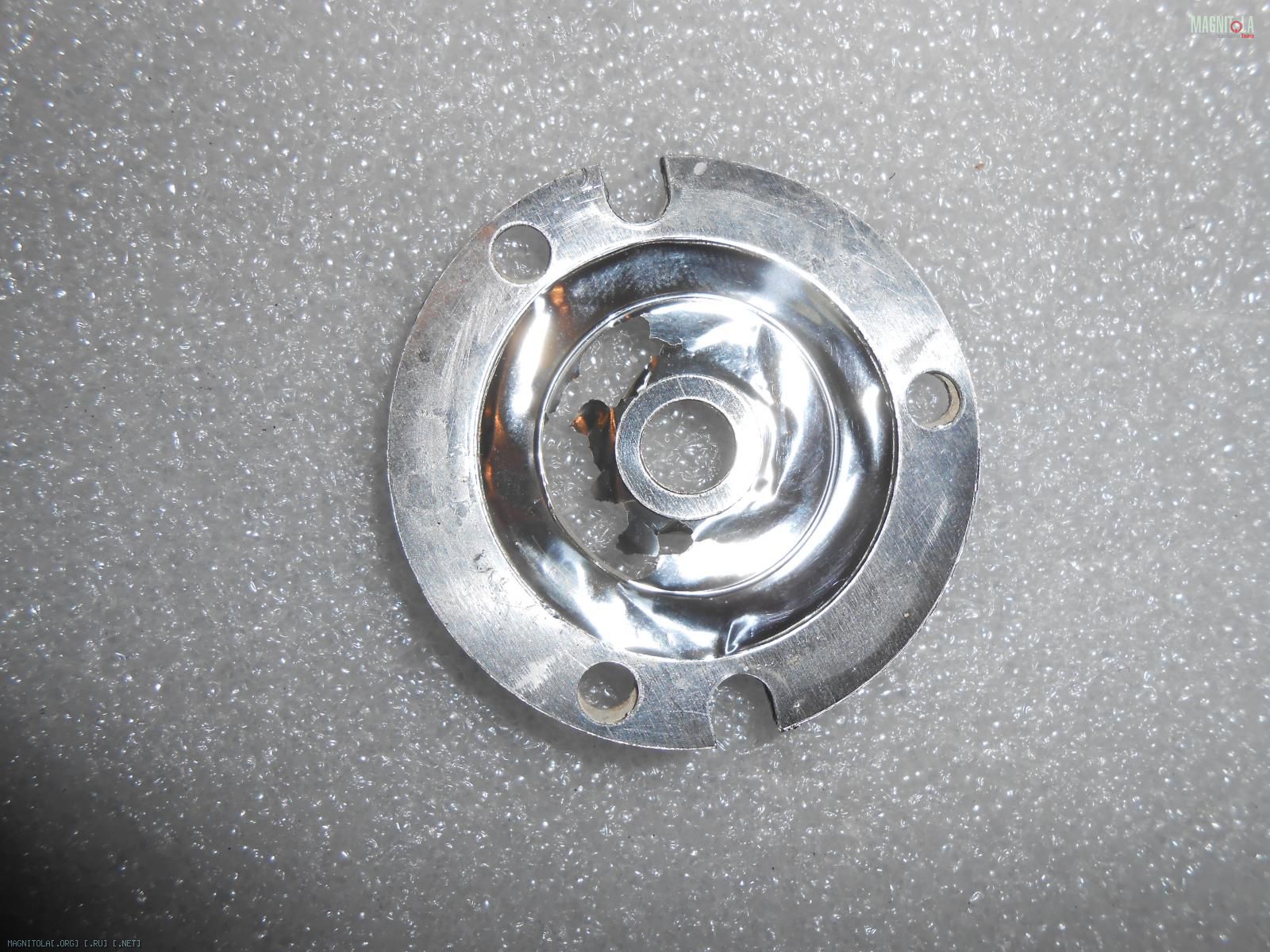

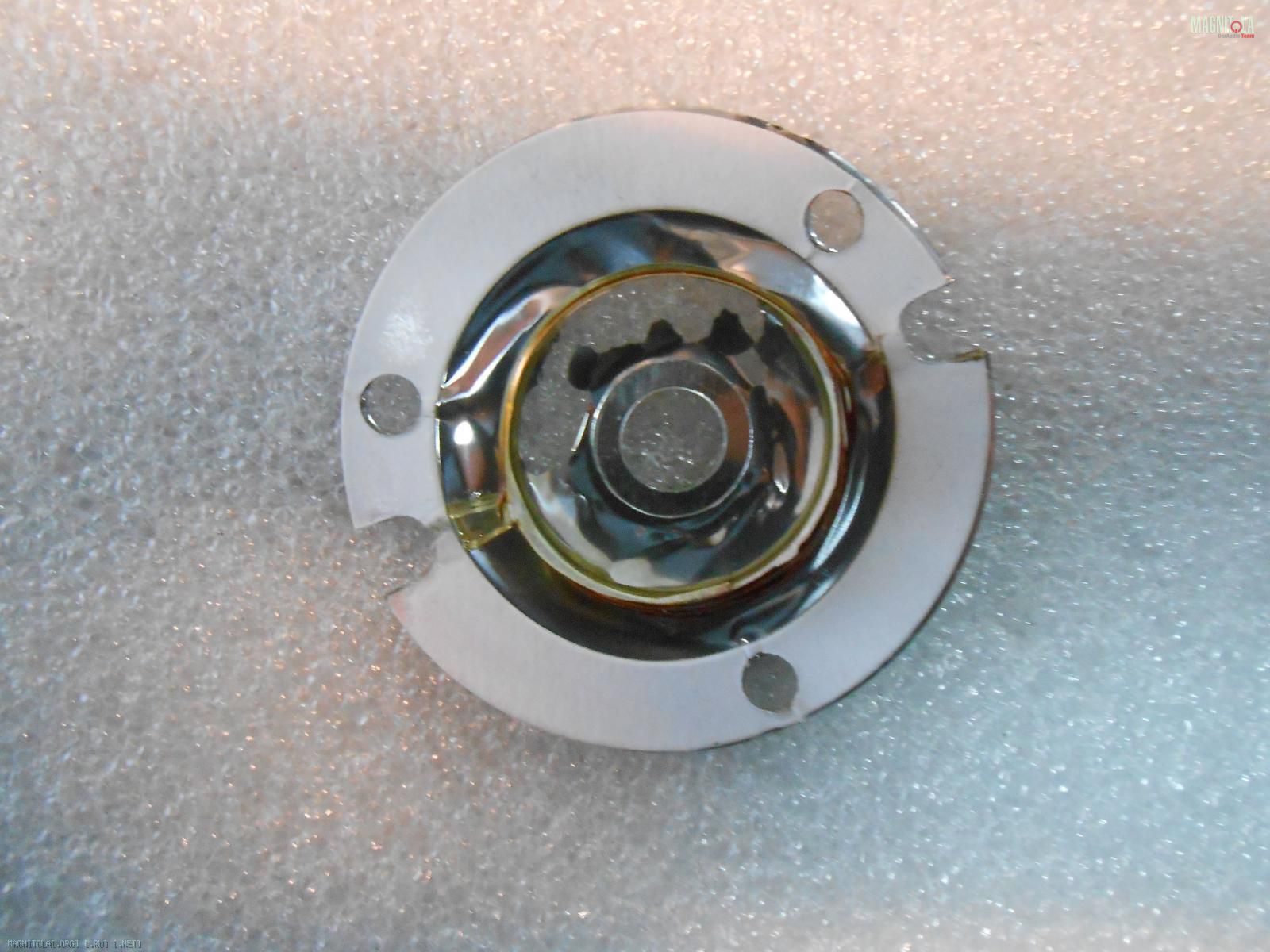

Вскрыв одну пищалку(разбирается очень просто - достаточно открутить три винта на тыловой части),обнаружил следующее:
Вложение 924346Вложение 924348Вложение 924350Вложение 924352

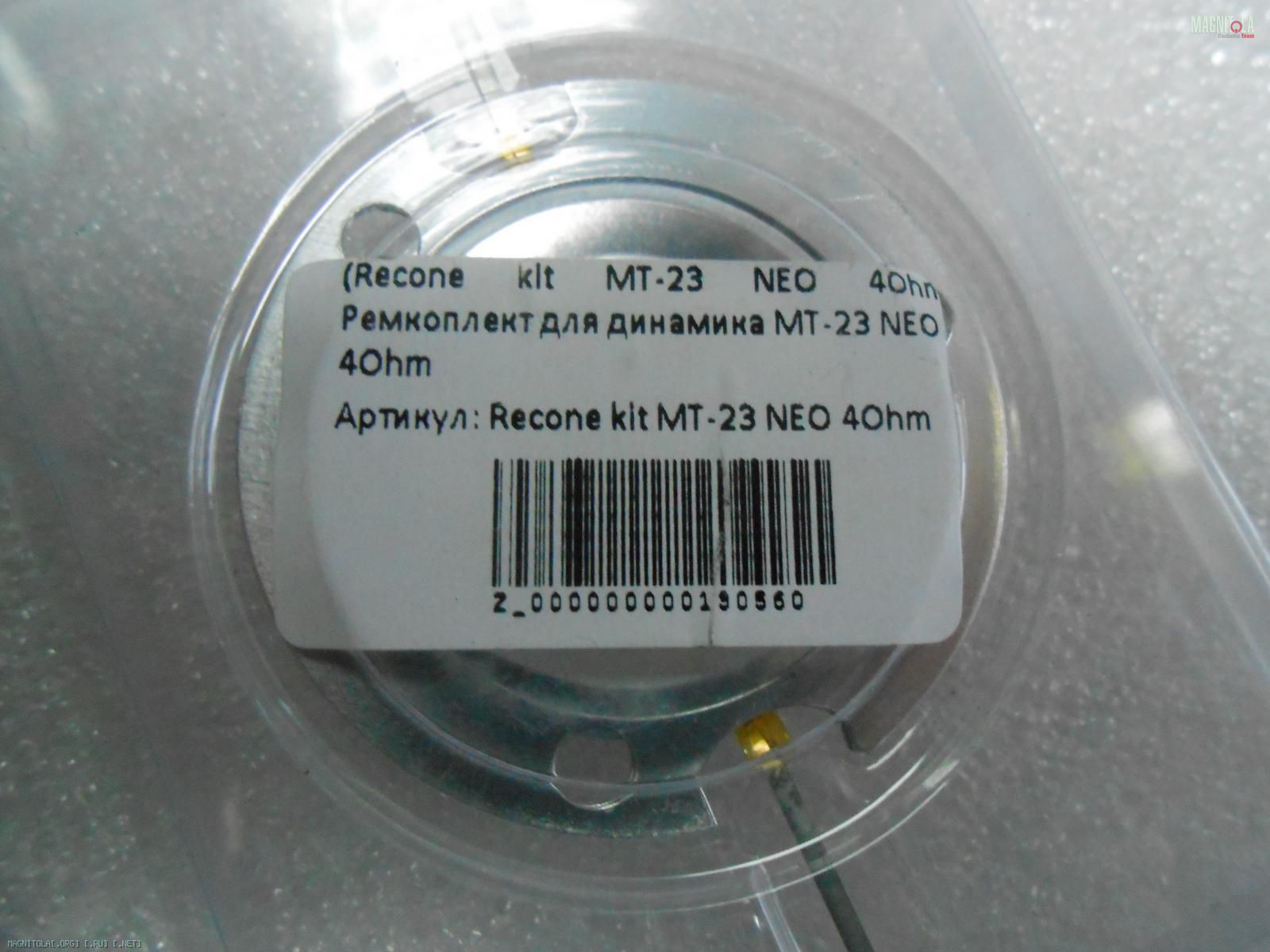

...мембрана рассыпалась напрочь и восстановлению не подлежит.Перебрав имеющиеся Recone в своём запасе, нашёл такой - Alphard MT 23 NEO :
Вложение 924354

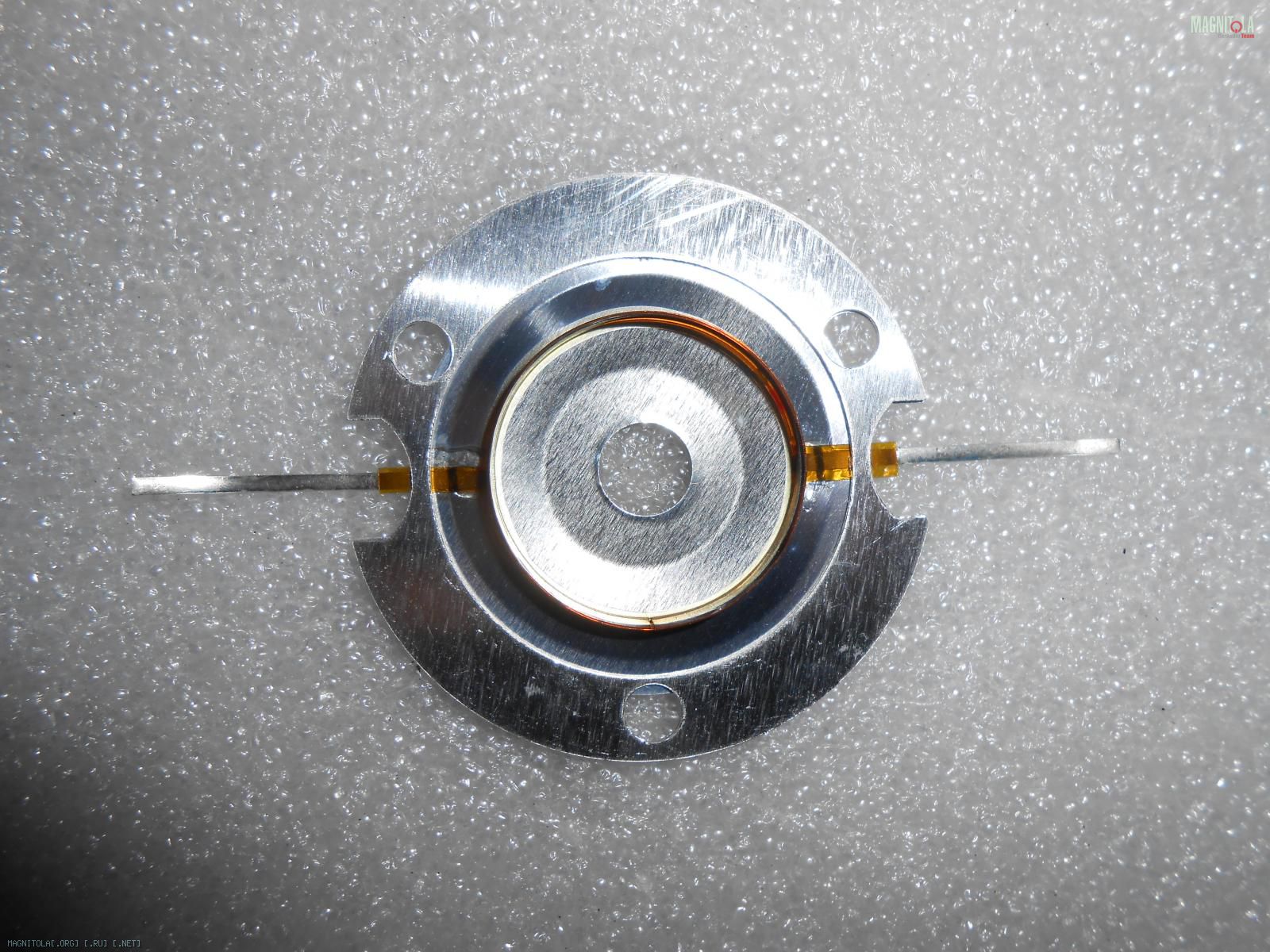

Сравнил его с тем,который был установлен в пище и понял,что они полностью совпадают по диаметру катушки и посадочным местам:
Вложение 924358Вложение 924348

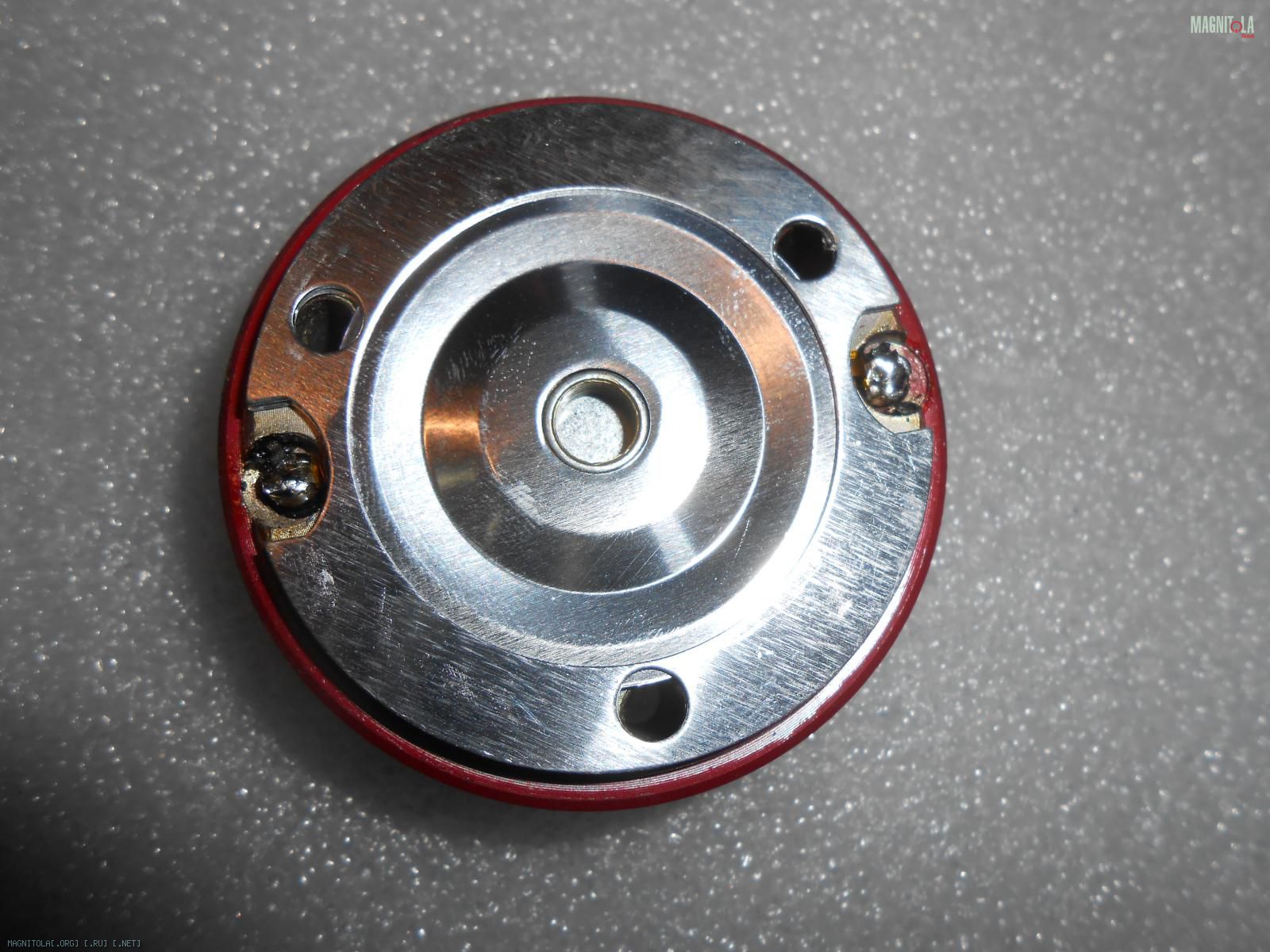

На свой страх и риск заменил на новый,получилось вот так:
Вложение 924366
Итог этого исследования оказался положительным: всё заработало с первого раза и особых отклонений в работе не было замечено.Если бы человек не подтолкнул меня на эту идею,возможно никогда бы не дошли руки до восстановления тех рупоров,которые лежали у меня на полке долгое время.Надеюсь,что эта тема поможет многим людям не расставаться преждевременно с девайсами и есть надежда в решении проблемы,которая может быть и не такой сложной.
С Новым Годом!!!
Re: Ремонт рупорных ВЧ,нестандартное решение!
Руко#опие сборщиков альфарда может помешать . Много чего видал, но настолько криво склеенных у других не видел... Вру- когда-то купил пару пищ 6гд13- у одной Fs была 2,8- другая 6,5 кГц.
---------- Сообщение добавлено 06.01.2016 в 00:05 ----------
С другой стороны- Подвес не динамик, не поставишь- не проверишь, если Re ,Fs и Р макс сильно не уехали- почему нет?
Re: Ремонт рупорных ВЧ,нестандартное решение!
Цитата:
Сообщение от
nomemory Руко#опие сборщиков альфарда может помешать
У GZCT 0500-CL - это болезнь,через несколько месяцев мембрана рассыпается. Замечал не раз в последнее время.Других вариантов замены пока не находил до сегодняшнего дня: это лучше,чем просто выкинуть пищалки.,
Re: Ремонт рупорных ВЧ,нестандартное решение!
Тогда что сказать - работает и ладно.Ну уж на обоих диафрагмы надо менять. Раз уж нашлось ремонтное решение , то это хорошо, тем более сейчас большинство изготовителей-это сборщики из готовых кубиков- убеждён ни в ГЗ, ни в Альфардн нет ни штатных метвллургов, ни химиков-полимерщиков, ни спецов по клею. Импеданс и резонансная-если те же, то и кросс не надо переделывать?
Re: Ремонт рупорных ВЧ,нестандартное решение!
все они с одних заводов по сути, внешне цветом различаются, формой прижимных колец. Цена меняется в зависимости от материала мембраны по большому счету. Поэтому ничего удивительного, что реконы одних производителей идеально подходят для изделий других, лишь бы форм-фактор динамика совпадал.
Но за подтверждение данного предположения - большое спасибо!
Re: Ремонт рупорных ВЧ,нестандартное решение!
Цитата:
Сообщение от
nomemory .Ну уж на обоих диафрагмы надо менять.
Так это всё и сделано было,по сравнению с оригиналом мой слух не заметил,что изменилось в худшую сторону.Похожее исполнение встречал ранее,не помню точно: Obsidian audio или Sundown Audio.Разность была заметна, даже без особого прислушивания к их звучанию: одна пищалка работала громче другой из одного комплекта.В ГЗ этого не замечал,а недостаток уже ранее описал.,
Re: Ремонт рупорных ВЧ,нестандартное решение!
Всё бывает после Нового года..Иногда фонтан идей сам из нас плещет..И размышляем вроде на те же темы,а ответ другой находим..Значит всё сраслось?Склеялось?Главное чтобы их хозяин через два месяца опять в первоначальном состоянии не принёс..А то запасы рем комплектов то закончатся..
Re: Ремонт рупорных ВЧ,нестандартное решение!
Цитата:
Сообщение от
Димитрий-Донской Главное чтобы их хозяин через два месяца опять в первоначальном состоянии не принёс..
Думаю этого не случится,поскольку уже знаю от чего всё рассыпалось и этот косяк уже устранён не только заменой рекона,но и некоторой доработкой конструкции.,есличо
Re: Ремонт рупорных ВЧ,нестандартное решение!
Цитата:
Сообщение от
gena60 ,поскольку уже знаю от чего всё рассыпалось
а вот взял бы и поделился! судя по фоткам фольга разложилась не от перегруза...
Re: Ремонт рупорных ВЧ,нестандартное решение!
Цитата:
Сообщение от
Андреичъ судя по фоткам фольга разложилась не от перегруза...
Это точно,люблю здравые мысли,которые уже и так ясны в этом.На первом фото видно в середине,что не купол и линза болтается изначально,когда её потрогаешь руками.Кроме этого недостаток в том,что есть острые углы,которые в работе влияют на разрушение мембраны при работе,включить в этот список вибрацию в авто тоже стоит обязательно.В итоге и получается тот эффект,который был представлен в описании.Устранение острых углов и добавление прокладок для фиксации позволяет устранить этот недодел производителя.По сути линза фиксируется путём конусного прижима к магнитной системе и пара тройка миллиметров на это влияет.После этой доработки всё становится в норме:- болтанка исключается и на работу никак не отразится.Для выставления нужного зазора при фиксации,достаточно полистироловых шайб,чтобы найти необходимый минимум для этого.Одним словом: нужно просто добиться устойчивого положения и исключить это в дальнейшем.,
