распайка фишки межблоков пионер 88 для чайников
Привет всем! Вот и пошли у нас деньки теплые +15 средняя температура. Так и хочется что нибудь поделать полезное,ну думаю поиграюсь с задержками,сценой. Отключил нч и сч дины и услышал только одну пищалку-левую….. Печаль-беда))

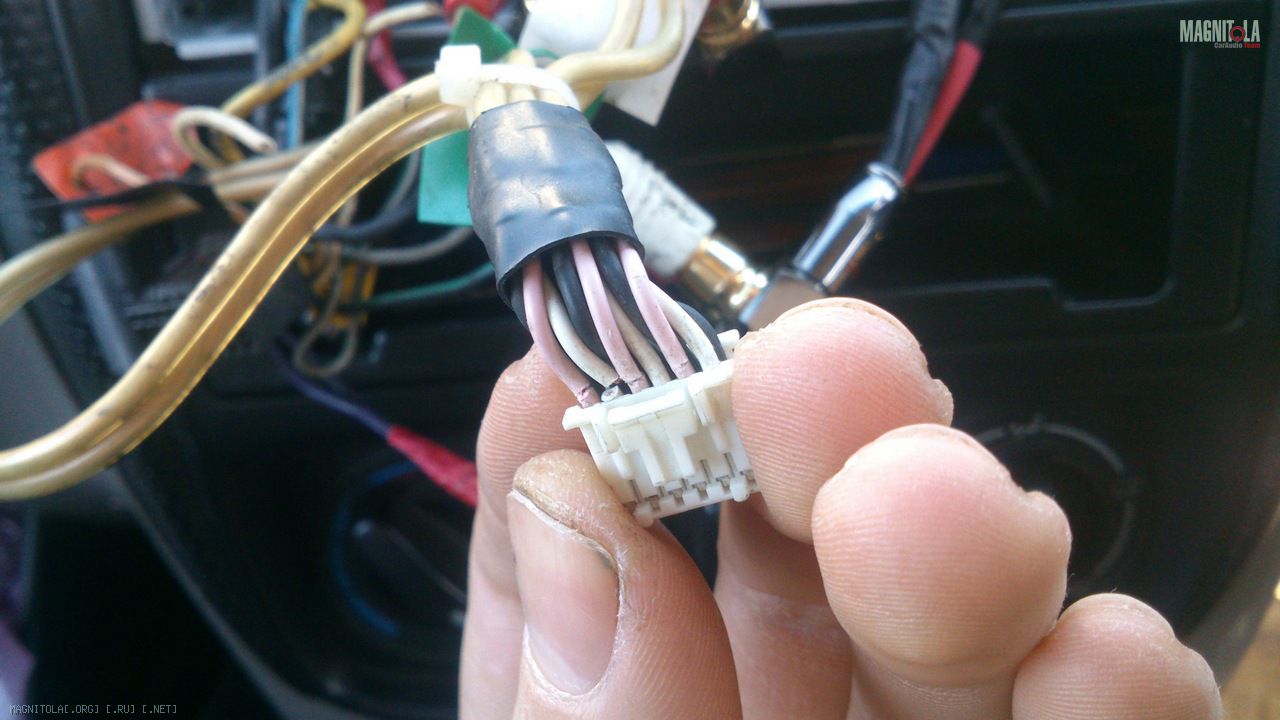

Так как я недавно смастерил себе бюджетные межблоки подумал на них,вытаскиваю мафон а там.. а там болезнь старичков 88 пионеров-сигнальные провода окончательно развалились.
Я конечно как ответственный человек до этого делал осмотр и заметил что беда такая начиналась,и как мегамастер залил это дело эпоксидкой))))) Помогло,но на неделю.Выхода два как я вижу-1.Купить новую фишку. 2. Мастерить самому.

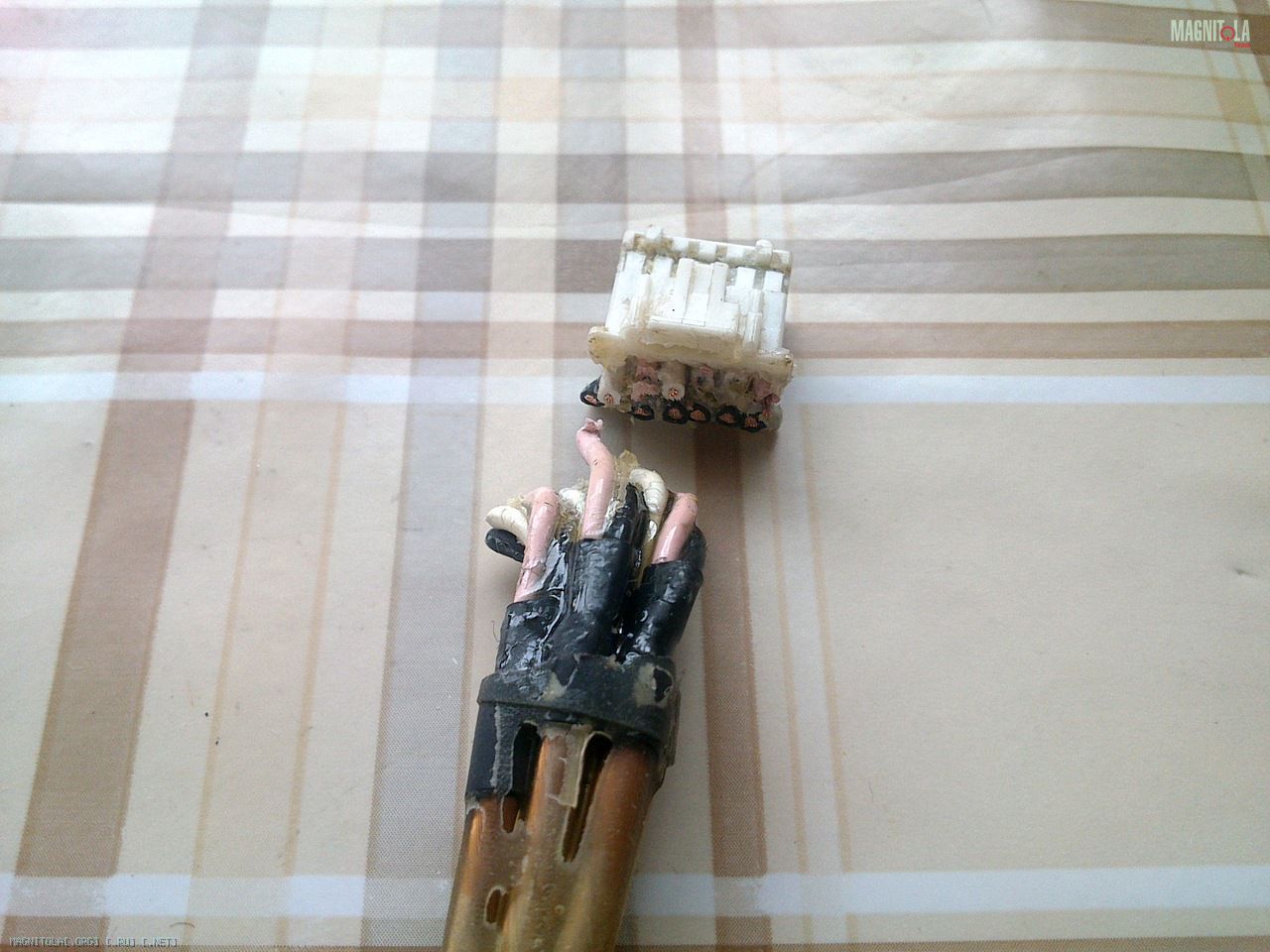

И теперь чтобы отрезать пути отступления отрезал провода фишки. Решил сделать раз и навсегда-припаятся к плате.Как говорится глаза боятся а руки делают).

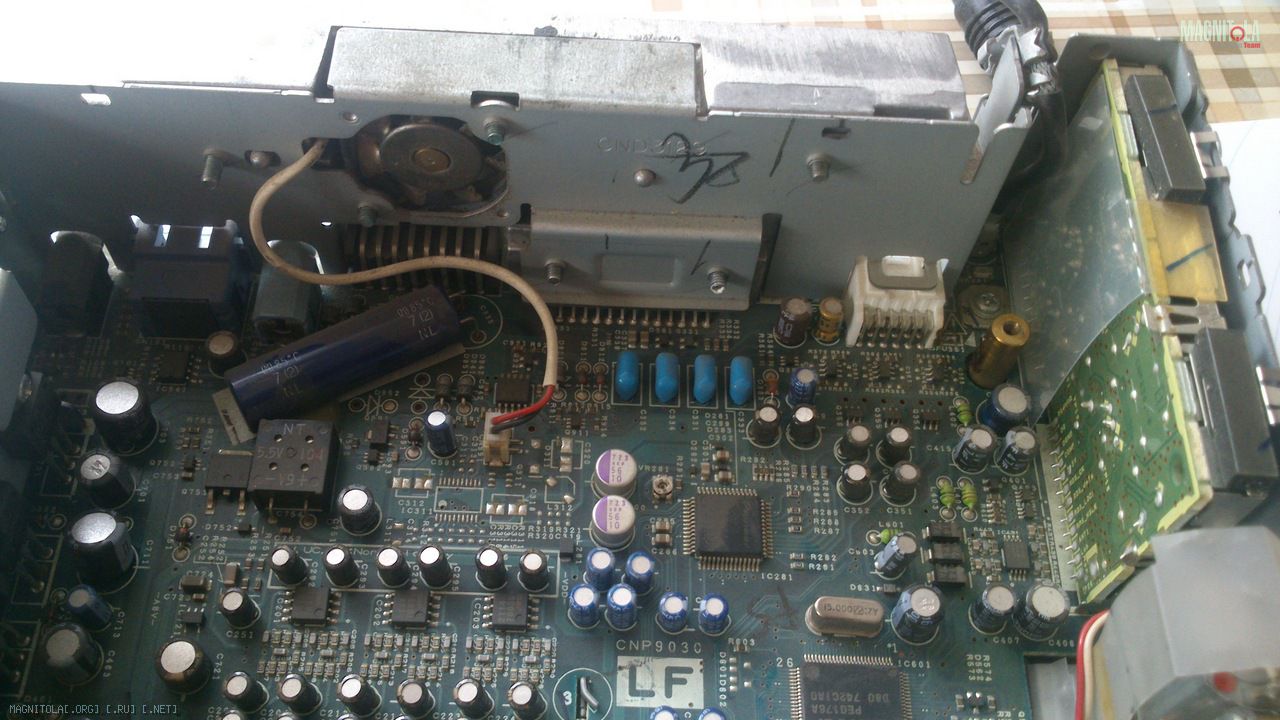

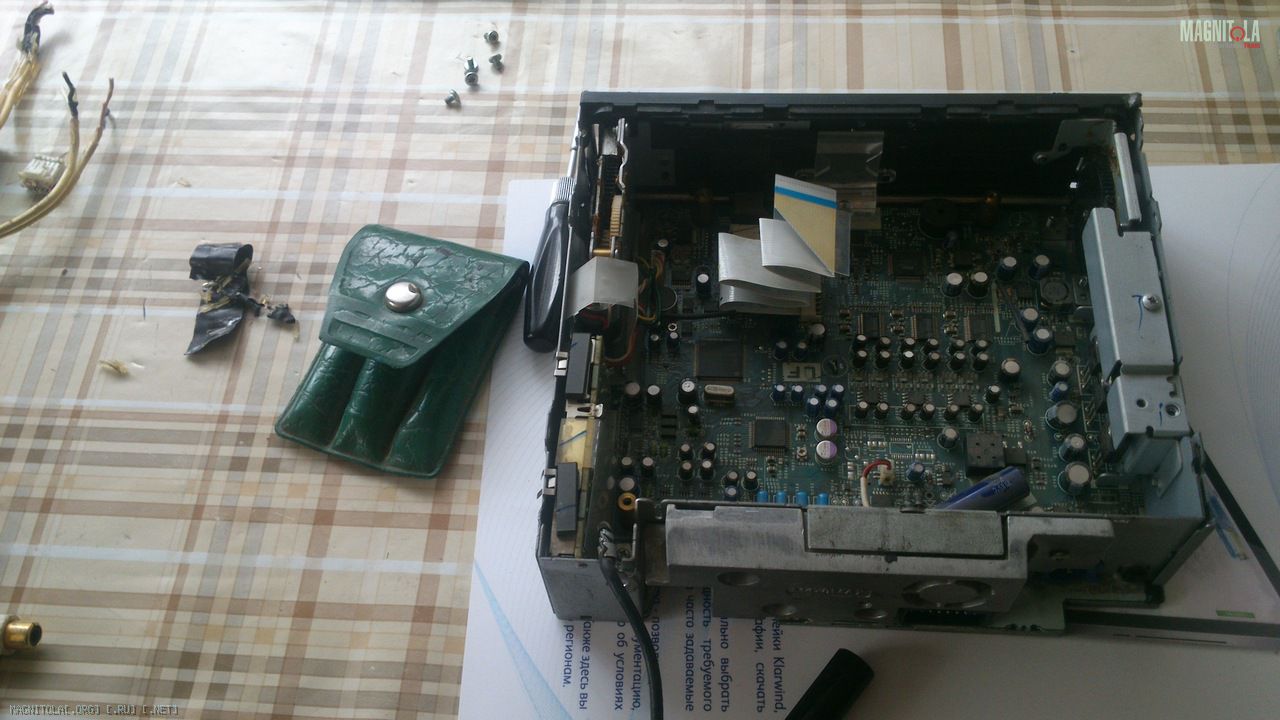

Разбирается пион несложно,на плате есть скобы маленькие,их нужно будет отогнуть,иначе плата не снимется. Задняя крышка тоже на скобах,но они припаяны,принцып тот же,только отпаять конешн нужно сначала))

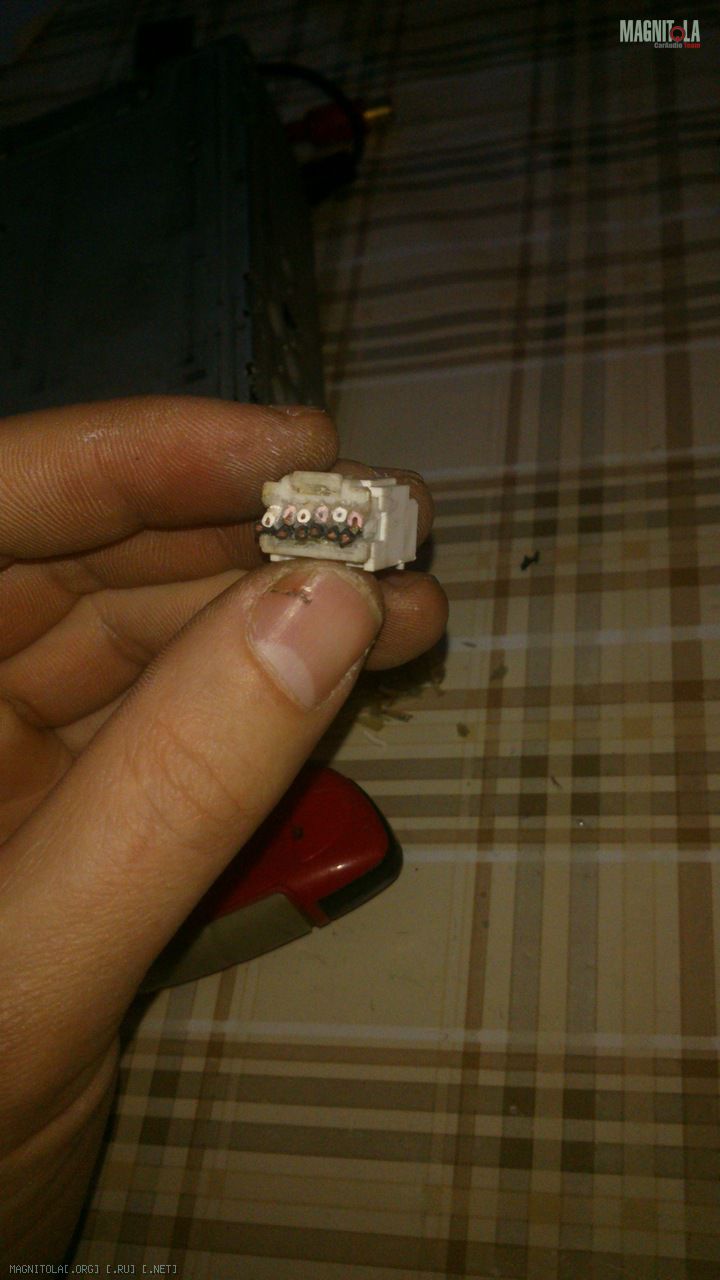

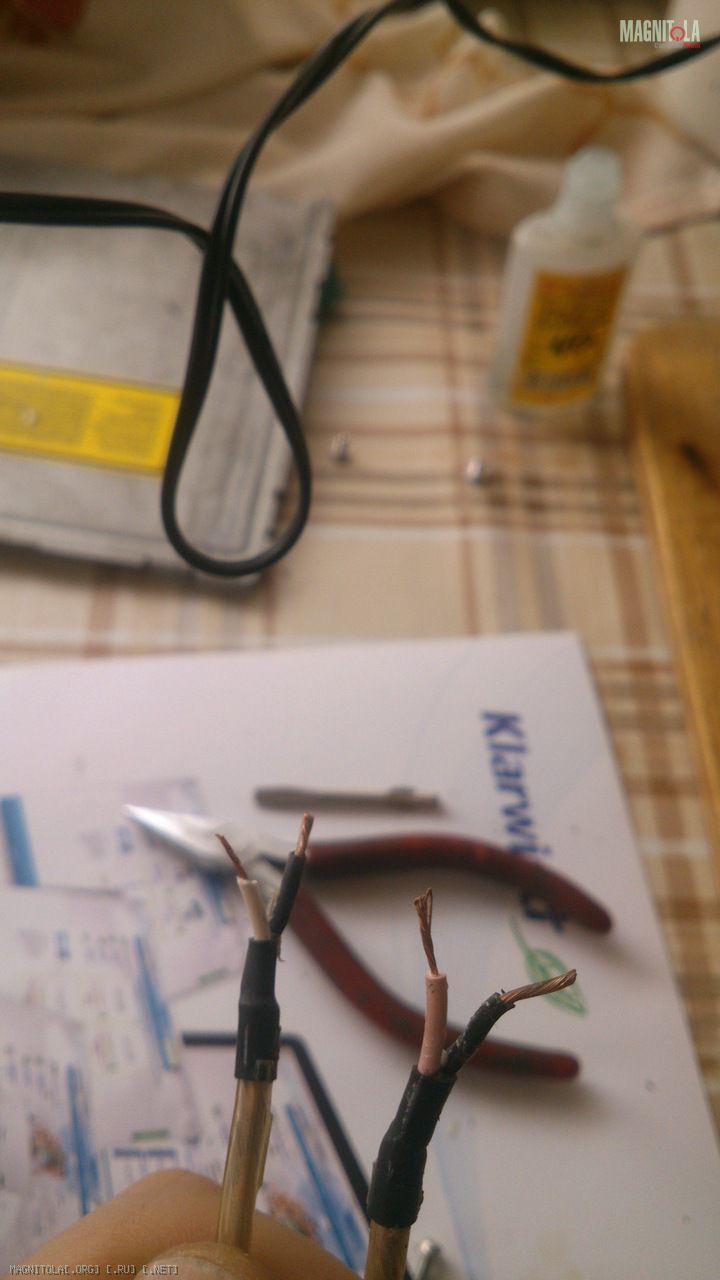

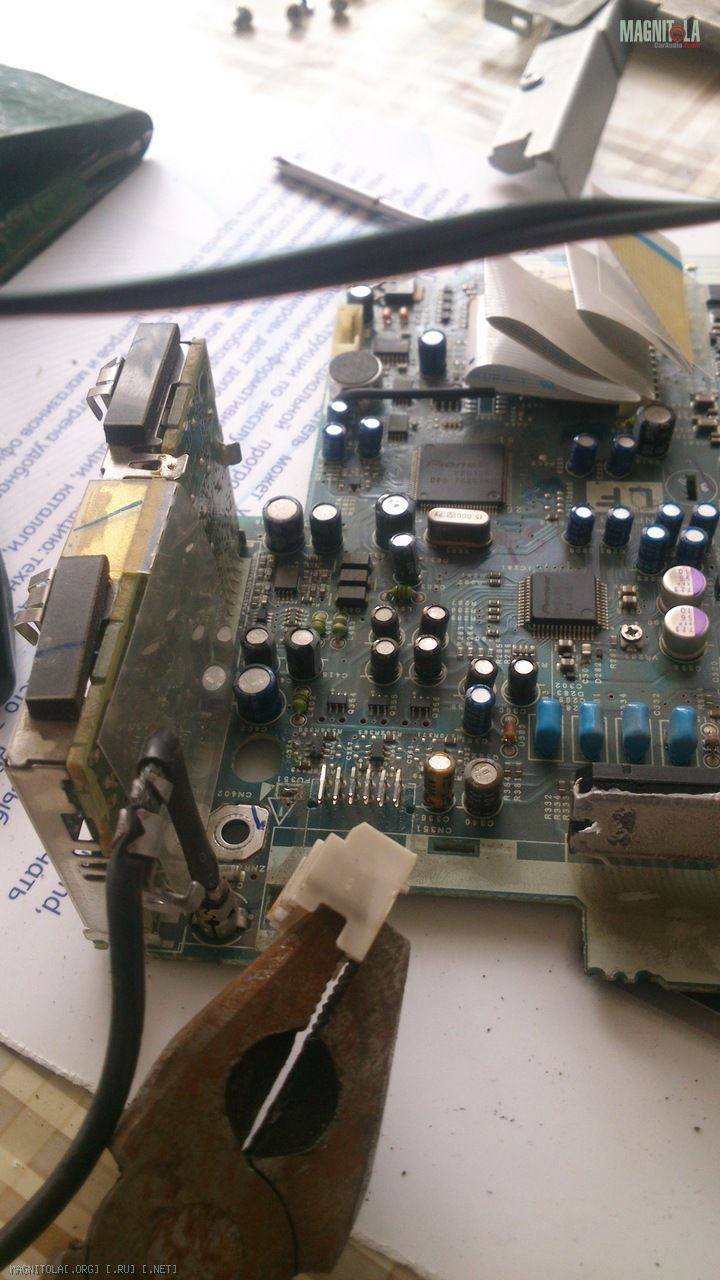

Фишку пластиковую аккуратно поддел отверткой,затем плоскогубцами вытащил. Далее Все просто-зачищаем проводку и паяем прямо к усам,я сделал так. Нижний ряд-земля(черные провода) PS: ну почему не сделать цветные провода,которые полопались такими же толстыми как черные?!!
Процесс пайки не снял-увлекся)) Как все готово нужно ОБЯЗАТЕЛЬНО прикинуть привод,посмотреть что он встал как нужно.Я прошляпил,в помощь ножницы по металлу)
Далее все залил термоклеем и туго перетянул изолентой,термоусадки не было под рукой.

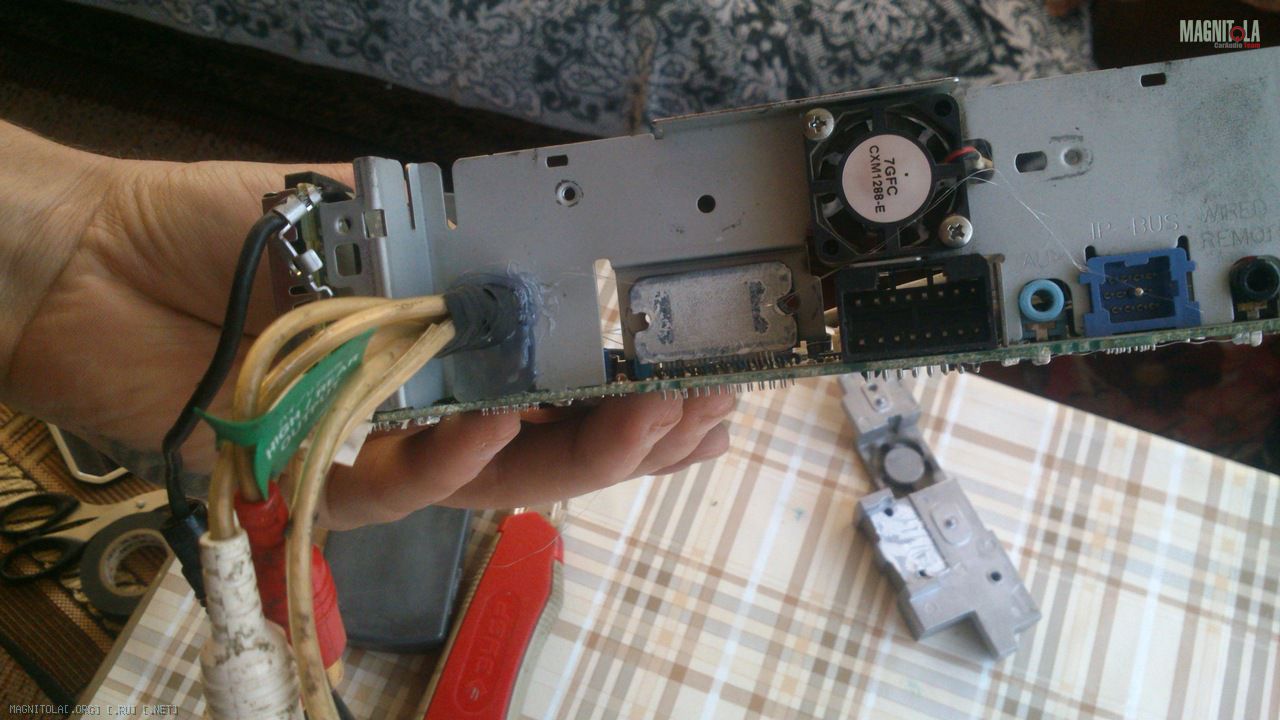

Заднюю крышку пришлось чуть подрезать ножницами по металлу,везде залил термоклеем для надежности.

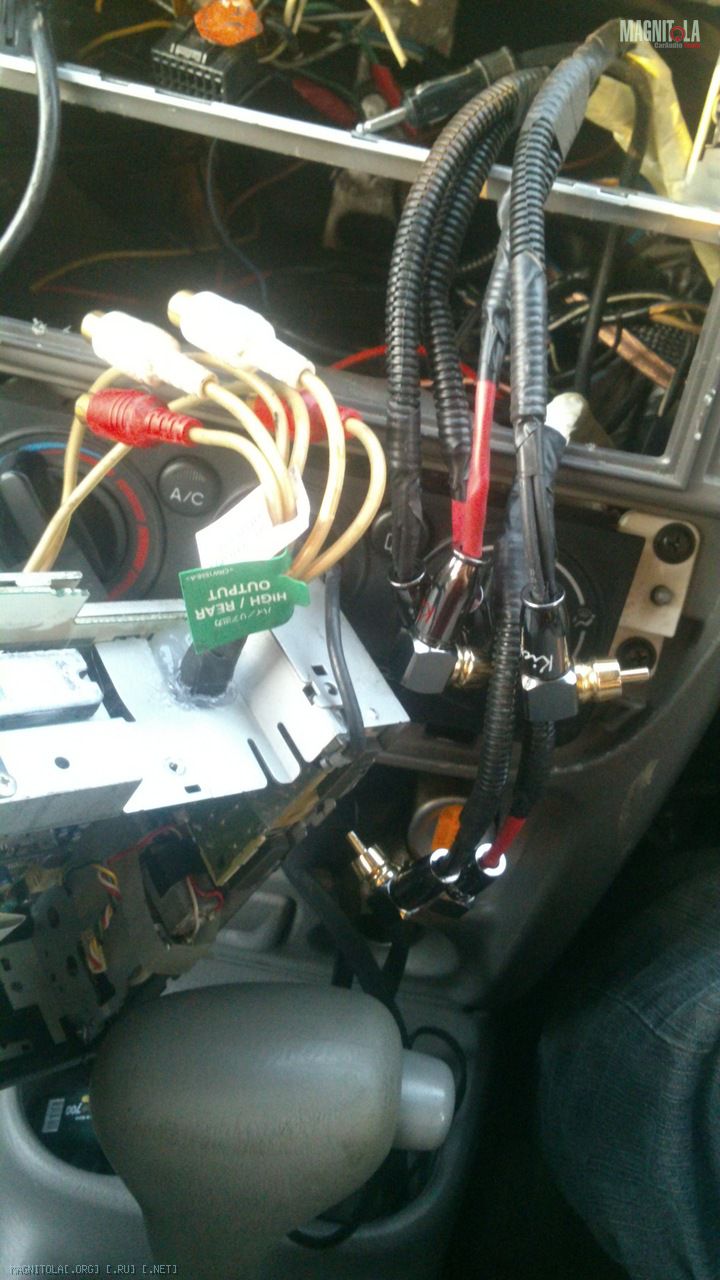

Всё собрал обратно,всё работает,я рад-доволен,бюджетный вариант болячки ремонта готов!
PSS: Конечно после пайки и всех действий по подгону и установки крышек желательно подключать и слушать маф,работает ли он еще))
Надеюсь инфа будет кому-нибудь полезна,Всем Мир!
Вложение 947264Вложение 947266Вложение 947268Вложение 947270Вложение 947272Вложение 947274Вложение 947276Вложение 947278Вложение 947280Вложение 947282
Re: распайка фишки межблоков пионер 88 для чайников
Цитата:
Сообщение от
DimonKMV Надеюсь инфа будет кому-нибудь полезна,Всем Мир!
Исключение лишнего разъёма всегда в приоритете будет,сам к этому склоняюсь долгое время и люди тоже не против в этом.Такую идею использую тоже,на протяжении многих лет.,
Re: распайка фишки межблоков пионер 88 для чайников
Цитата:
Сообщение от
gena60 Исключение лишнего разъёма всегда в приоритете будет,сам к этому склоняюсь долгое время и люди тоже не против в этом.Такую идею использую тоже,на протяжении многих лет.,
а на какой магнитоле,если не секрет?
Re: распайка фишки межблоков пионер 88 для чайников
Цитата:
Сообщение от
DimonKMV а на какой магнитоле,если не секрет?
Да та же 788 клара,например,далее перечислять модели нет смысла.,
Re: распайка фишки межблоков пионер 88 для чайников
заодно и термопасту поменять надо
Re: распайка фишки межблоков пионер 88 для чайников
Цитата:
Сообщение от
жорик 61 заодно и термопасту поменять надо
все промазано свеженькой:-)
Re: распайка фишки межблоков пионер 88 для чайников
Родные провода у пионеров слишком плохие, чтобы их использовать по второму кругу(да и по первому тоже).
Лучше взять что то по приличнее. А еще лучше купить нормальный хвост и использовать вместо родного(без всякой пайки).
