День добрый, в общем захотел себе систему 5.1, но те которые меня устраивают по качеству, стоят от 30 тысяч. Сейчас даже мои микролабики соло 3 стоят 12тысяч!!! я в шоке с цен ну да ладно.
Давно уже подумывал взять автомобильный усилитесь и просто вырезать у него первичку 12в, и перемотать трансформатор 220/???. Считаю от БП компа питаться бредом, да и хочется по феншую.
Собственно вопрос в том какое напряжение на вторичке в автомобильных усилителях небольшой мощности? Планирую 4 канала ват по 60 ну и сабчик ват на 100.
Полюбому кто то с этим сталкивался и занимался, если есть статьи или темы я бы почитал) заранее благодарен
01.03.2016, 21:01
A!exT
Re: Домашний усилитель из автоусилителя
засада в том, что все защиты автоусилителя просто тормозят ШИМ, и убрав ее - вы лишаетесь всех защит.
если готовы с этим жить - удаляйте и вешайте транс, напряжения вторички такие же как и в "домашке" - зависят от выходной мощности, наиболее ходовые - в диапазоне от +/-24В до +/-38В
02.03.2016, 13:46
gena60
Вложений: 1
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от A!exT
засада в том, что все защиты автоусилителя просто тормозят ШИМ, и убрав ее - вы лишаетесь всех защит.

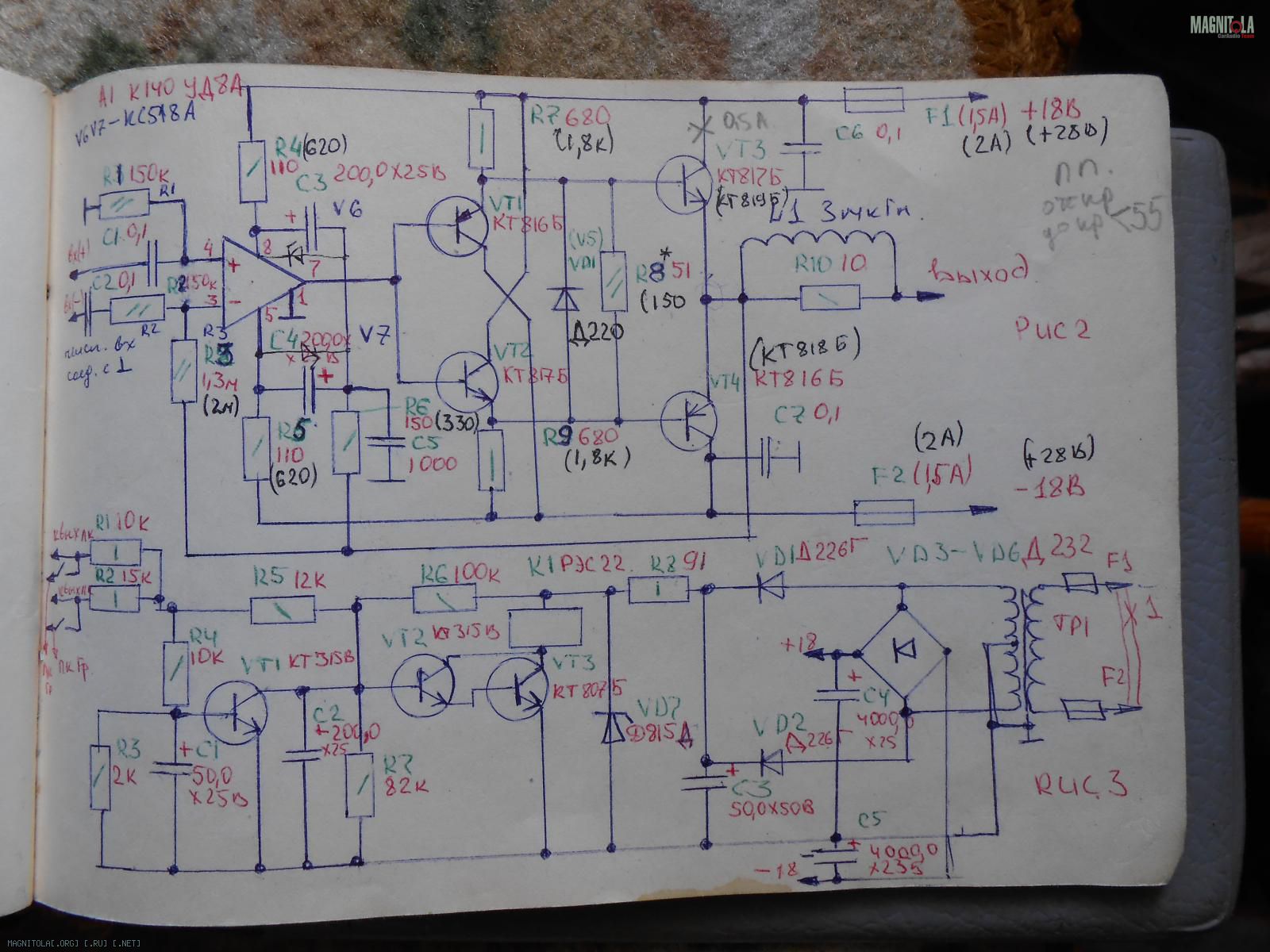

Собирал в своё время усилитель,а вариант защиты есть на этой схеме: Вложение 957434
02.03.2016, 13:48
A!exT
Re: Домашний усилитель из автоусилителя
схема жуть, и защита "так себе"
02.03.2016, 13:51
gena60
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от A!exT
схема жуть, и защита "так себе"
Это 80-е годы были,но пока не подводило и работает до сих пор.,
02.03.2016, 13:55
A!exT
Re: Домашний усилитель из автоусилителя
даже в 60-е годы были технически более грамотные и интересные решения
02.03.2016, 18:08
R078
Re: Домашний усилитель из автоусилителя
А если просто понижающий трансформатор найти на 12 В...?
---------- Сообщение добавлено 02.03.2016 в 20:09 ----------
И автоусилитель останется невридим для дальнейшей продажи...
02.03.2016, 18:11
A!exT
Re: Домашний усилитель из автоусилителя
с вторичкой под 40-50А? можно, конечно ))) только полкиловатный транс может оказаться дороже усилителя ;)
02.03.2016, 18:46
R078
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от A!exT
с вторичкой под 40-50А? можно, конечно ))) только полкиловатный транс может оказаться дороже усилителя ;)
Но заметьте...тут не ищут лёгких решений :-D
Просто еще смотря какой по стоимости автоусилитель ..)
---------- Сообщение добавлено 02.03.2016 в 20:47 ----------
Я отказался как раз от транса из за стоимости...
И теперь дома просто импульсный...
02.03.2016, 19:24
gena60
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от A!exT
даже в 60-е годы были технически более грамотные и интересные решения
Тогда покажите схему удачного решения,желательно фото,чтобы это понимать в реальности.,
я на всякий корейско-китайский шлак насмотрелся,
посмотрите схемотехнику брайстона и акуфейс к примеру
03.03.2016, 21:26
gena60
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от A!exT
я на всякий корейско-китайский шлак насмотрелся,
посмотрите схемотехнику брайстона и акуфейс к примеру
Не спорю,я это уже давно видел и знаю этот вариант тоже.Эксклюзив не для широкого применения предназначен,поэтому только для замороченных на схемотехнике,да и я собственно и отношусь к таким.)))
03.03.2016, 21:40
Flatout
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от gena60
Собирал в своё время усилитель,а вариант защиты есть на этой схеме:

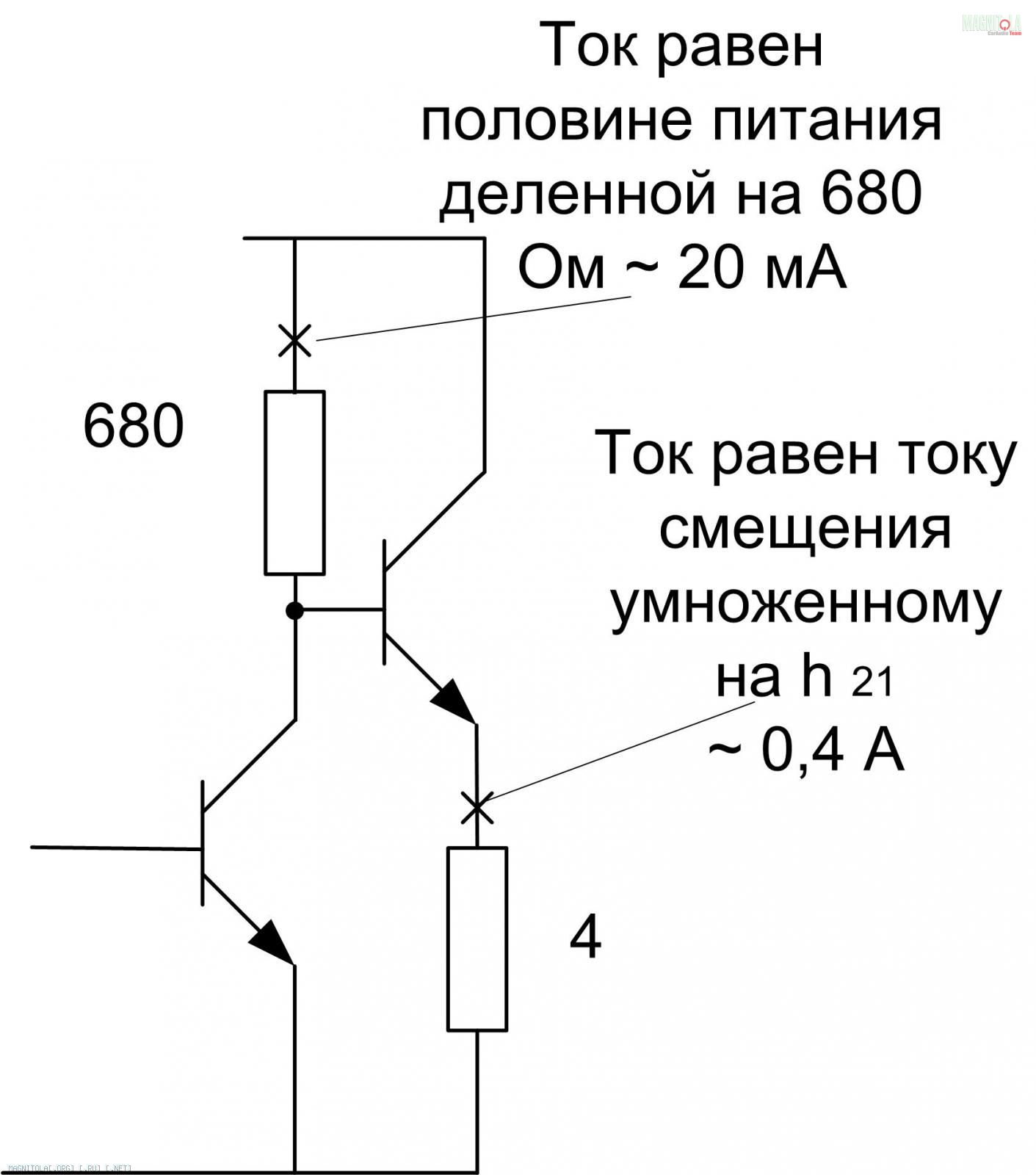

gena60, я дико извиняюсь, но если на 819-й подать смещение через 680 Ом, он на 4 Ома даже не откроется. Схема не рабочая, вернее в ней опечатки.
03.03.2016, 21:51
gena60
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от Flatout
Схема не рабочая, вернее в ней опечатки.
Почему не рабочая,до сих пор всё исправно работает,хотя прошло больше 20 лет уж точно,как я её собрал(не помню точно год).Разводку печатной платы делал именно по этой схеме,сам травил и собирал.,

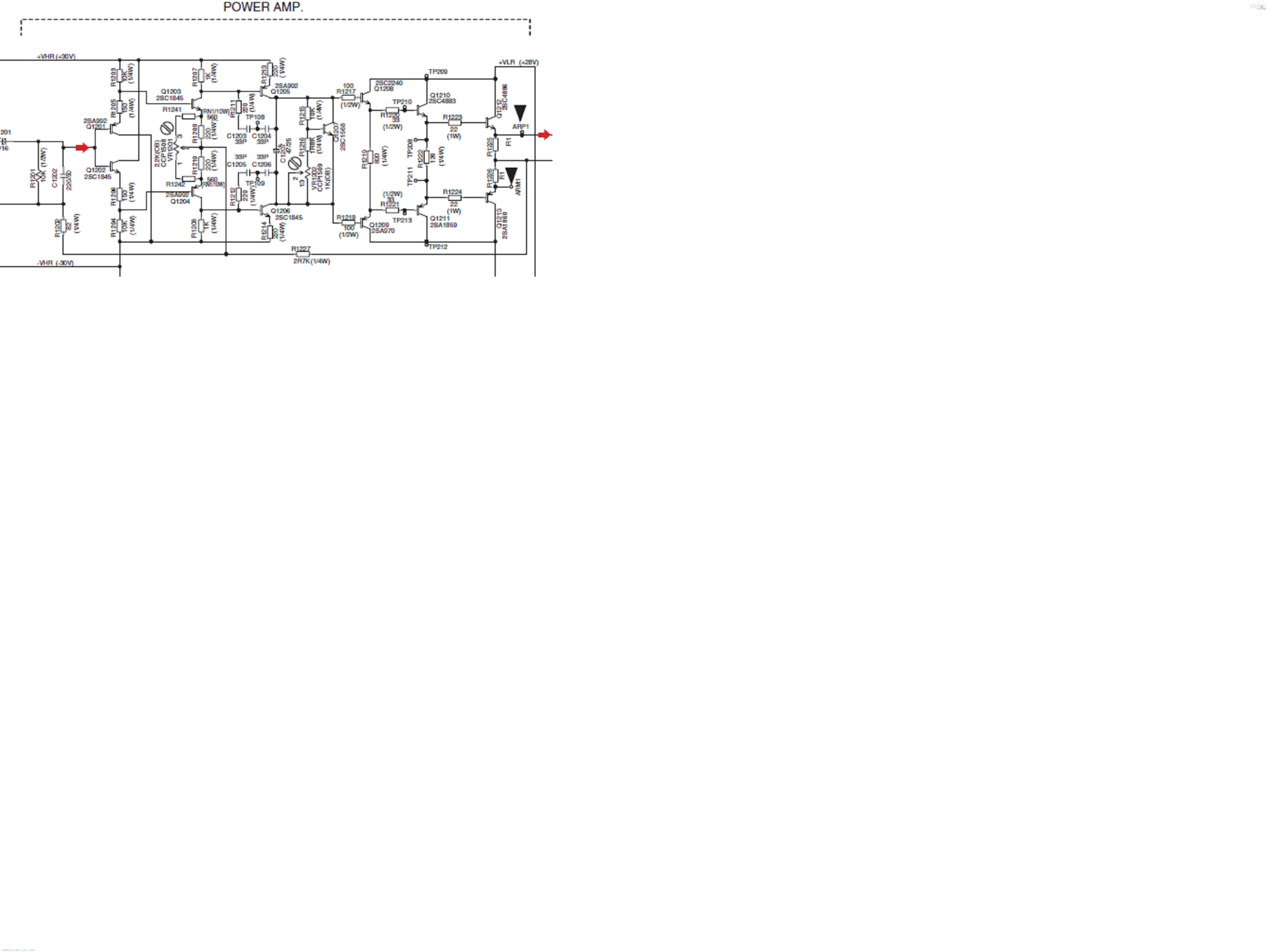

Транзисторы 1го каскада местами поменять нужно а то ОСь некуда будет лепить и будет так Вложение 958402
04.03.2016, 08:13
gena60
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от ALEXx3

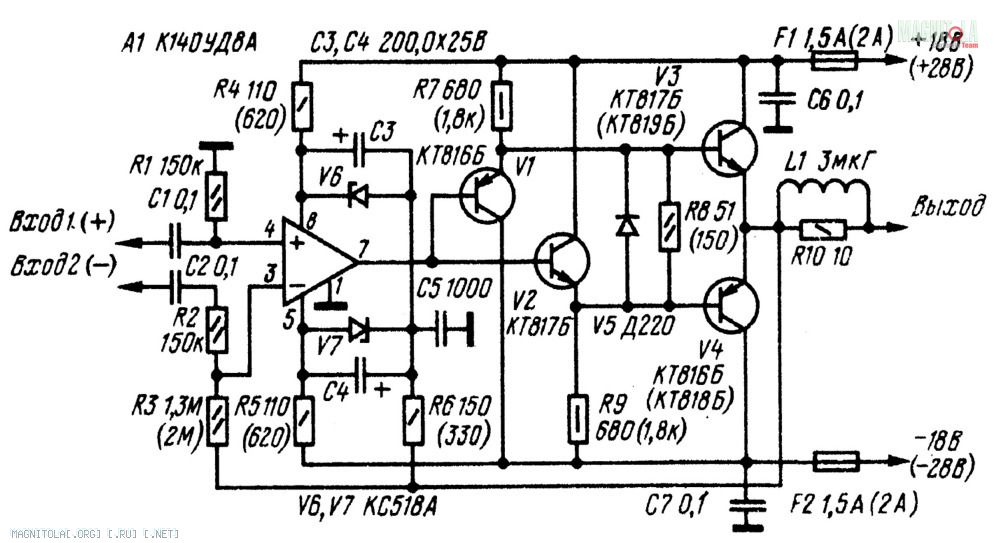

Это же знаменитый Агеевский параллельный усилитель, описанный в "Радио" 1982г №8, который повторили тысячи радиолюбителей.
Точно,он самый - журнал "Радио" был очень популярным,и этот выпуск не смог приобрести,поэтому взял его на время и нарисовал схему себе в тетрадку.,есличо
04.03.2016, 11:24
Flatout
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от ALEXx3
Это же знаменитый Агеевский параллельный усилитель, описанный в "Радио" 1982г №8, который повторили тысячи радиолюбителей.
Выходной транзистор практически не закрывается на отрицательной полуволне, прямо класс А.
По току выходной каскад сильно ограничен, но при прогреве h21 увеличивается, а с ним ток и мощность - прямо как ламповый.
Из за токовых ограничений ООС начнет зашкаливать уже на четверти номинальной мощности, КПД, как у однотактного А.
04.03.2016, 15:18
Rover
Вложений: 1
Re: Домашний усилитель из автоусилителя
Интересное направление приняла тема :)
Автоусь и вышепредложенные решения. Чего общего?

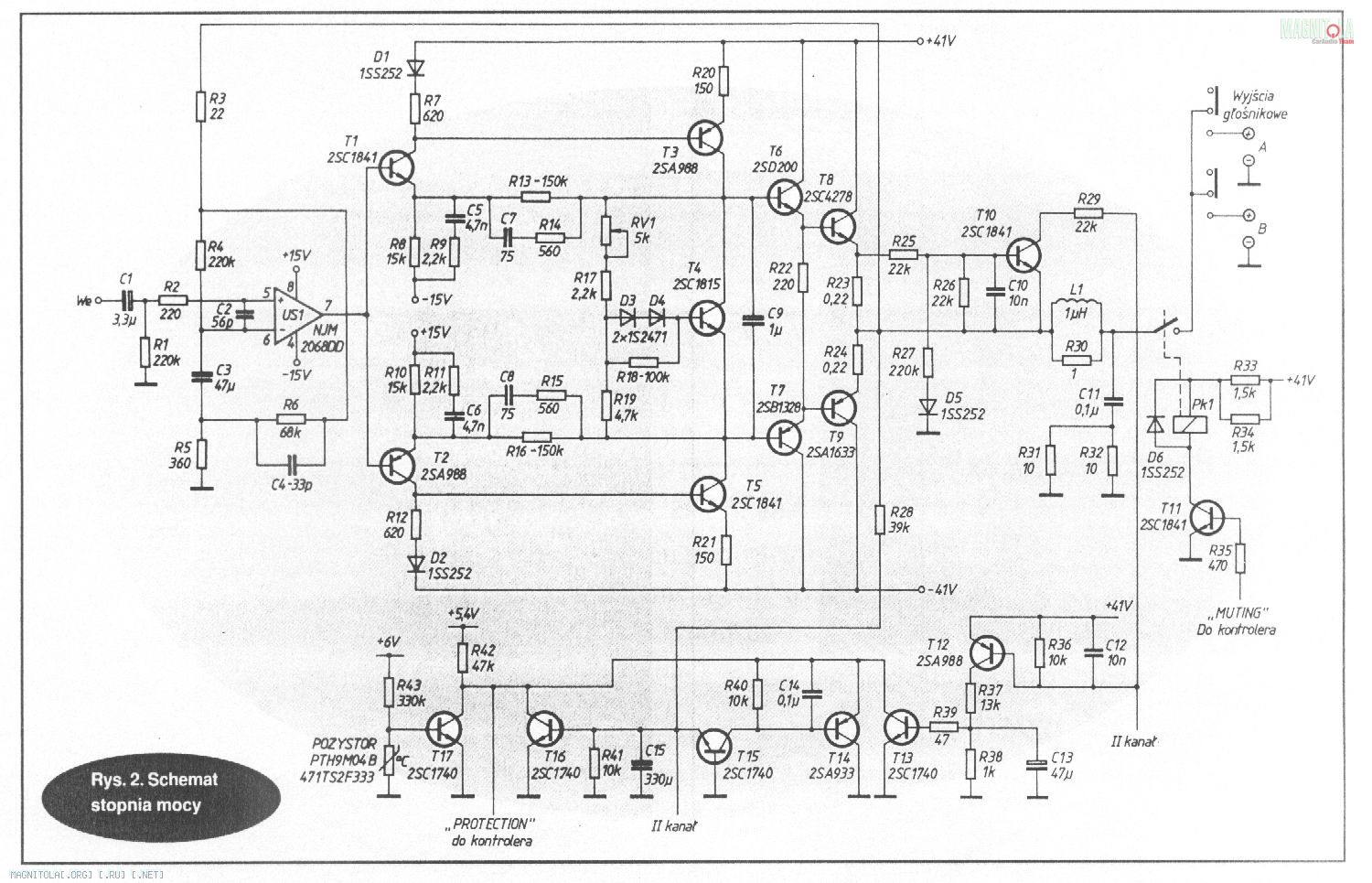

Воть вам ещё в копилку "непотеме" Вложение 958984
04.03.2016, 17:24
Flatout
Re: Домашний усилитель из автоусилителя
Вместо "отсечки" на определенном участке имеет место сквозной ток через оба выходных транзистора. Посмотреть бы диаграмму спектрального анализа на 1 кГц.
P.S. Диод D4 (D5) дает обратное смещение в цепь местной ООС R3,R2 (R4,R1), что позволяет выходному транзистору на пол-вольта заходить в обратную полу-волну. Офигительно элегантное схемное решение.
04.03.2016, 20:47
gena60
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от Flatout
Выходной транзистор практически не закрывается на отрицательной полуволне, прямо класс А.
По току выходной каскад сильно ограничен, но при прогреве h21 увеличивается, а с ним ток и мощность - прямо как ламповый.
Flatout, скажите -Вы собрали усилитель по этой схеме и испытали в работе уже?.,
04.03.2016, 20:52
Flatout
Re: Домашний усилитель из автоусилителя
Не собирал, это мои предположения. Интересно было бы услышать практический отзыв.
04.03.2016, 21:33
gena60
Re: Домашний усилитель из автоусилителя
Цитата:
Сообщение от Flatout
Интересно было бы услышать практический отзыв.
Так я об этом уже ранее написал.Это было верным решением,после перебора транзисторов по коэффициенту усиления в паре их работы, условия дефицита деталей не позволяло подобрать оптимальный вариант схемы в домашке.В итоге остановился на этой схеме,которая не требует таких нюансов.Печатная плата получилась не очень большой,но сделал её на военном разъёме,вынимается легко и взаимозаменяема в случае неисправности в одном канале.Стоит учесть год,когда это было осуществлено.Сегодня немного другие решения в схемотехнике есть уже,как и по защите тоже.,
05.03.2016, 07:37
Flatout
Re: Домашний усилитель из автоусилителя
Я вообще отстал от жизни в смысл схемотехники, вот Rover меня удивил. Схема с местной обратной связью в каждом плече - это "Справочник радиолюбителя и конструктора" 1983 года издания. Но сделать постоянное смещение и перевести выходной каскад немножко в класс А - я прямо порадовался остоумию народному.
А токовая защита, резко обрубающая коэффициент усиления выходного каскада - одна из причин "транзисторного звучания". Однако везде она, сплошь и рядом.
