Доработка Clarion DXZ588RUSB, или как обмануть производителей.

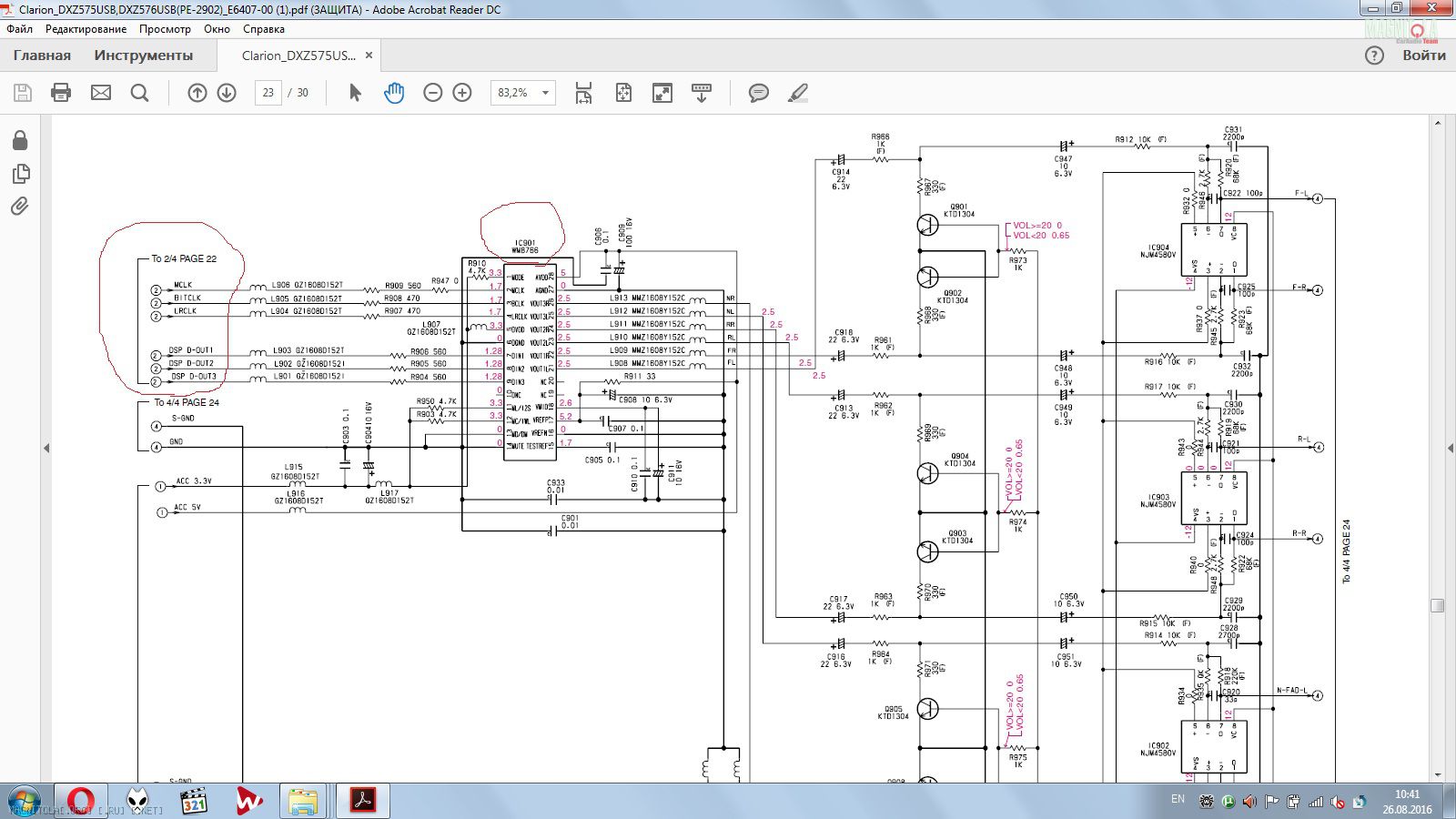

Всех приветствую! Тема вопрос! В голове крутится идея переделать имеющийся ГУ Clarion DXZ588RUSB, а именно заменить DAC. Если обратится к принципиальной схеме аппарата, то можно обнаружить следующие сигналы (интерфейс i2s) поступающие на вход имеющийся DAC WM8766 - это LRCLK, MCLK, BITCLK, DIN1. Вопрос - смогу ли с помощью данных сигналов подключить внешний DAC процессор (поддерживающий интерфейс i2S), в частности ALTO-Mobile UCS pro, обойдя его ADC PCM 1800 и подав сигнал на DAC PCM 1716E Спасибо! http://park8.wakwak.com/~hilo/audio/...pro/index.html :good:Вложение 1050190
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Да, только стоит узнать в каком формате и2с поступает на вход цапа и примет ли этот стандарт новый цап. Всё это есть в даташитах. Далее необходимо определится с расстоянием до нового цап. Если оно превышает 15см, то рекомендуется применить интерфейс рс485 для передачи шины и2с в новый цап, тогда его можно хоть в багажнике установить и ничего не потерять по шинам данных. Удачи.
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Цитата:
Сообщение от
Fusion1983 http://park8.wakwak.com/~hilo/audio/...pro/index.html
А что там по ссылке было?
Может есть у кого инфа по alto mobile ucs pro ?
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Пост №1 - 26.08.2016.
Пост №2 - 04.02.2018.
Пост №3 - 23.03.2023.
dyno, думаю, ответ следует ждать в году эдак 2027-м))
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Цитата:
Сообщение от
dyno Может есть у кого инфа по alto mobile ucs pro ?
А какая именно инфа нужна? Если по доработке едва ли. На западных сайтах есть кое что но не так много. Напишите, что конкретно, могу ссыли кинуть, если это будет.
Так же как и мой Hertz H8DSP, пульт перестал работать и никаких решений нет и случилось это как назло когда я надумал на цифровой источник перейти, управлять звуком только с пульта можно.
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Цитата:
Сообщение от
MirageB. А какая именно инфа нужна? Если по доработке едва ли. На западных сайтах есть кое что но не так много.
Поиском вообще ничего путного не нашел...

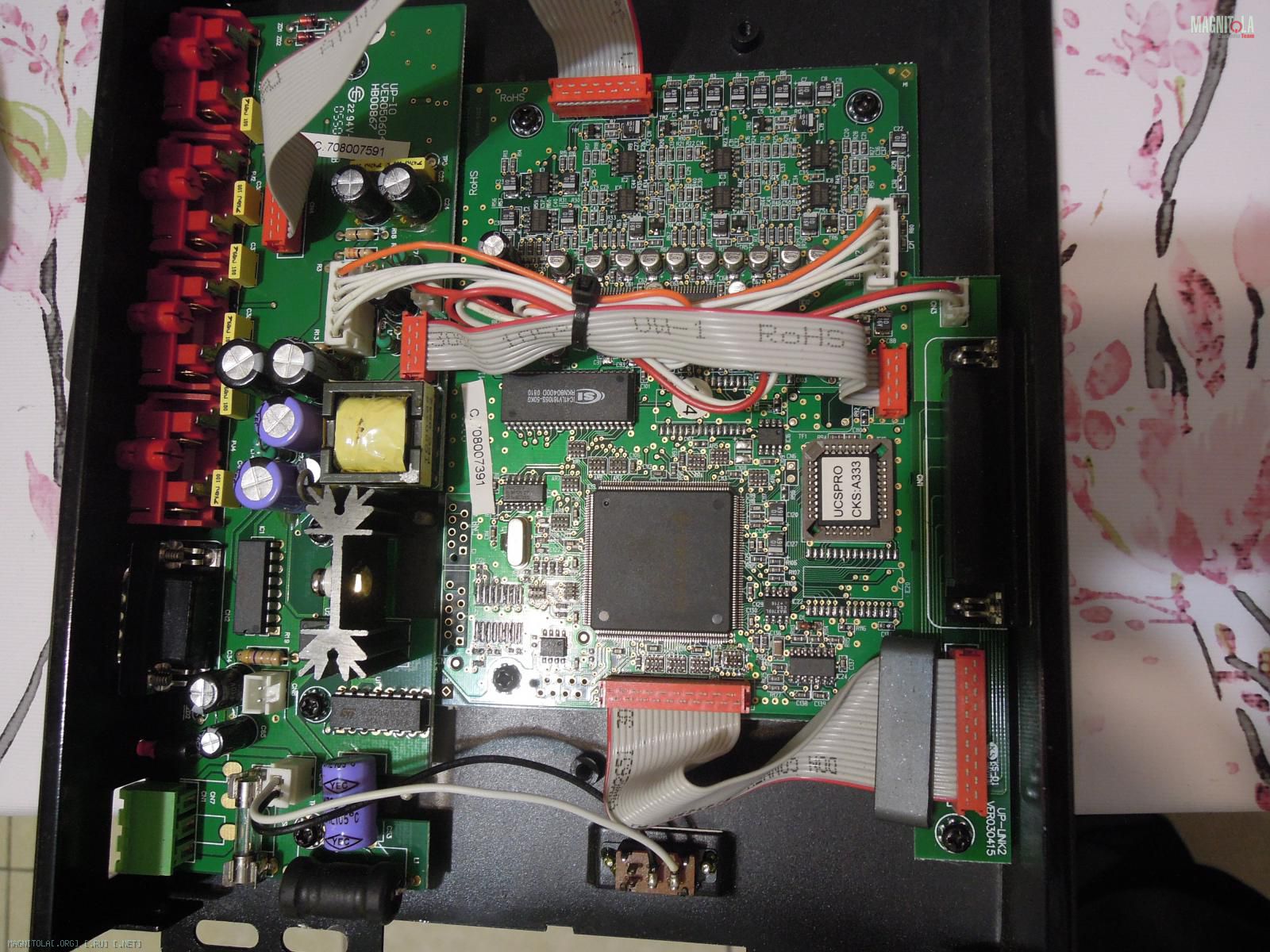

Мне достался экземпляр не на РСМ, а на CIRRUS.
По входу CS5361, на выходе CS4398. ОУ такие же 33078. Сейчас в поисках кабеля COM->USB
Буду пробовать цифровход городить, с Малины подам I2S, вдруг прокатит. Под управлением Волюмио там есть ресемплер, вроде как нужно 24/48 или 16/48 подавать.
Если получится, тогда можно и аналогом заняться. Да и питание там импульсное...
Выносной панели управления у меня нет, а там есть нейкая крутилка, на громкость похоже. Интересно, так ли это. Но если по аналогу делать, то конечно потенциометр просится.
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Цитата:
Сообщение от
dyno Поиском вообще ничего путного не нашел...
Да, вам бы однозначно схема не помешала. К сожалению на англоязычном просторе интернета тоже не нашёл, ни схемы, ни другой полезной информации. Сожалею, но я попробовал сделать что мог.
Вложений: 1
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Я нашёл два сервис мануала от других девайсов, с таким же камнем процессора. Это должно помочь в имплантации цифровхода.
---------- Сообщение добавлено 28.03.2023 в 09:40 ----------
С выхлопом проще, скорее всего даташитный. Замена оу и разделительных, и то скорее в одной паре каналов. Ну и доработка питания.
Вложение 1360127
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Ну чтож, отлично если есть осцилограф и сами можете разобраться в этом. Вообще достаточно редкий проц, видимо потому и инфрмации нет по нему толком. Успехов вам!
Re: Доработка Clarion DXZ588RUSB, или как обмануть производителей.
Цитата:
Сообщение от
dyno А что там по ссылке было?
Вот это там было: https://cyberpithilo.web.fc2.com/aud...pro/index.html
