Замена транзисторам

Доброго времени суток.Прошу помощи у знающих людей и разбирающихся в системотехнике авто усилителей. Имеется fusion fp-1404.

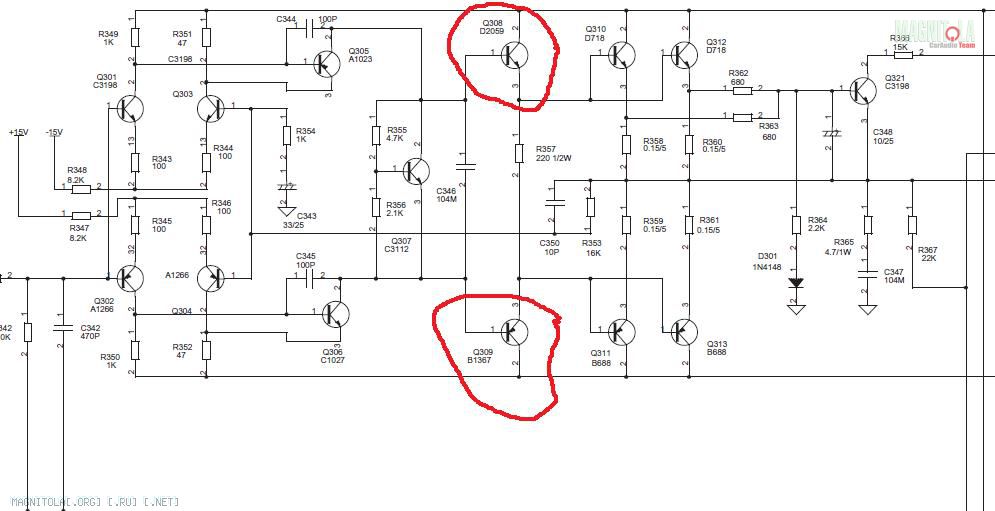

Хочу попросить подсказать на какой транзистор можно заменить B1367 и D2059. Напрашивается вариант с TIP41C и TIP42C. Вроде мощностные хар-ки соизмеримы, только Hfe(Коэф усиления) у последнего меньше. 20 против 120. Чем подобная замена может грозить?
Вложение 1055092
И такой же вопрос по B631 и D600. Это уже из другого уся.

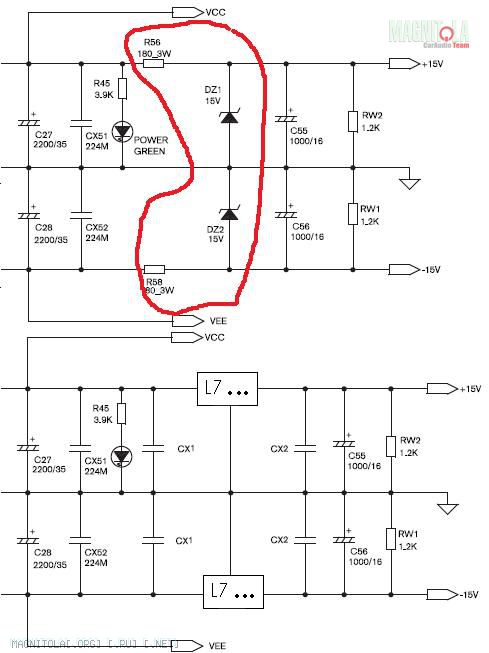

Так же интересует организация питания ОУ на стабилизаторах L7815 и L7915. В стандарте в усе питание собрано на стабилитронах и сопротивлениях. Ниже прикинул замену, правильно ли собрана схема? СХ1=0.33мФ и СХ2=0.1мФ нужны будут? Они от "возбуда"?
Вложение 1055112

Выбирайте ))) http://alltransistors.com/ru/crsearc...120&caps=TO220
Если WENQ подтянется, то подробно растолкует...

спасибо! я там был)) мне бы понять какие параметры важны, а какие можно получше или похуже...

Цитата:

---

Сообщение от rust-dzer

Напрашивается вариант с TIP41C и TIP42C

---

sc4793 sa1837 - лучше эти

и перед ЛМками я бы оставил гасящий резистор, только пересчитал бы его так , что бы при минимальном напряжении питания на ЛМку приходило 17 вольт, тогда ей и радиатор не понадобится.

СХ1 и СХ2 это шунтирование...

С расчетом резистора у меня туговато))
А от СХ1 и СХ2 можно отказаться?

Цитата:

---

Сообщение от rust-dzer

С расчетом резистора у меня туговато))
А от СХ1 и СХ2 можно отказаться?

---

Я бы не стал... тогда замены стабилитронов на стабилизаторы не совсем оправдана.... ставте пленку...

Цитата:

---

Сообщение от Lexx69

Я бы не стал... тогда замены стабилитронов на стабилизаторы не совсем оправдана.... ставте пленку...

---

хорошо

---------- Сообщение добавлено 10.09.2016 в 20:04 ----------

Цитата:

---

Сообщение от Mакс

sc4793 sa1837 - лучше эти

и перед ЛМками я бы оставил гасящий резистор, только пересчитал бы его так , что бы при минимальном напряжении питания на ЛМку приходило 17 вольт, тогда ей и радиатор не понадобится.

---

у sc4793 sa1837 ток колектора 1А против 5А у B1367 и D2059. Не погорят ли??? Или это аналоги для B631 и D600 ?

нет там таких токов.
А полюбопытствую. А для чего вы вообще лезите в усилок?

Цитата:

---

Сообщение от rust-dzer

С расчетом резистора у меня туговато))

---

Цитата:

---

Сообщение от Mакс

нет там таких токов.
А полюбопытствую. А для чего вы вообще лезите в усилок?

---

Мне бы вот очень хотелось увидеть как рождаются спецы с паяльником в руках... скорее всего таких случаев не было в медицине))))
Все с чего то начинают! У меня есть не большие знания и хотелось бы их увеличить, т.к. мне эта тема интересна.

---------- Сообщение добавлено 10.09.2016 в 22:10 ----------

Цитата:

---

Сообщение от Mакс

нет там таких токов.

---

Макс подскажите мне тогда пожалуйста для чего производитель поставил в FP-1404 транзисторы B1367 и D2059, а не более слабые. Для пятикратного запаса? Хотелось бы понять.
У sc4793 sa1837 воздушное охлаждение и радиатор не нужен будет?

Да я сам далеко не спец, но когда когда меня за интересовала данная тема я копал инет, читал-читал и читал.
Там у вас ланзар, вбейте в поисковике это слово и почитайте. Там же и карту токов можно найти.

Вы так и не ответили, что хотите сделать с усилком.

---------- Сообщение добавлено 10.09.2016 в 23:09 ----------

Цитата:

---

Сообщение от rust-dzer

для чего производитель поставил в FP-1404 транзисторы B1367 и D2059,

---

понятия не имею, видимо они не дорого стоят и будут работать в данном месте.

Цитата:

---

Сообщение от Mакс

Да я сам далеко не спец, но когда когда меня за интересовала данная тема я копал инет, читал-читал и читал.
Там у вас ланзар, вбейте в поисковике это слово и почитайте. Там же и карту токов можно найти.

Вы так и не ответили, что хотите сделать с усилком.

---------- Сообщение добавлено 10.09.2016 в 23:09 ----------


понятия не имею, видимо они не дорого стоят и будут работать в данном месте.

---

Вот и я копаю и читаю и вопросы задаю))) и с каждым ответом узнаю много нового. Спасибо всем за это!
А сделать хочу франкенштейна ))) Достался за 1000р Mystery MJ 5.400. Если убью, то не жалко. Есть 4 канала из которых нужны 2. Собственно хочу малой кровью сделать что то подобное Fusion FP1402, т.е. спарить выходные транзисторы. По элементной базе это практически одно и то же. Отличие только в этих B1367 и D2059.
Про качество звука у данного девайса начитался! Можете не гнобить и смеяться))) я хочу на нем просто поэкспериментировать разные изменения.

Цитата:

---

Сообщение от rust-dzer

Вот и я копаю и читаю и вопросы задаю))) и с каждым ответом узнаю много нового. Спасибо всем за это!
А сделать хочу франкенштейна ))) Достался за 1000р Mystery MJ 5.400. Если убью, то не жалко. Есть 4 канала из которых нужны 2. Собственно хочу малой кровью сделать что то подобное Fusion FP1402, т.е. спарить выходные транзисторы. По элементной базе это практически одно и то же. Отличие только в этих B1367 и D2059.
Про качество звука у данного девайса начитался! Можете не гнобить и смеяться))) я хочу на нем просто поэкспериментировать разные изменения.

---

Были у меня два таких - фр...ни чего хорошего в нём нет.....Да громкий, и всё!!!

Цитата:

---

Сообщение от Mакс

нет там таких токов.

---

Есть, смотрим токи баз выхода, FP и BG-1404 выпускались в 2х вариантах с TIP35-36 и KTD718 KTB688, в этом и ответ но 600-631 для пары не пойдут.

Цитата:

---

Сообщение от WENQ

Есть, смотрим токи баз выхода, FP и BG-1404 выпускались в 2х вариантах с TIP35-36 и KTD718 KTB688, в этом и ответ но 600-631 для пары не пойдут.

---

по 600-631 я имел в виду можно ли их заменить на tip41,42 (как и B1367 и D2059 заменить на tip41,42). Но я так все же и не понял выдержат ли sc4793 sa1837 для fp-1404 на KTD718 KTB688 или что помощнее надо?

rust-dzer, для начала надо знать что хочется получить в итоге (для чего это все) - тогда можно прикинуть 'выдержит/невыдержит'

Цитата:

---

Сообщение от A!exT

rust-dzer, для начала надо знать что хочется получить в итоге (для чего это все) - тогда можно прикинуть 'выдержит/невыдержит'

---

так вроде в посте 12 я написал)) поизвращаться над Mystery MJ 5.400 хочу. И одновременно больше понять о принципах работы разных цепей в усилителе...
в этом усе по тестам слабая мощность на выходах, хочется попробовать спарить выходники для ее поднятия. По питанию там понятно что полная ЖОП.. не хватает, но это отдельная тема уже))

мощность определяется напряжением питания,
количество выходников выбирается из минимально допустимого импеданса нагрузки

Цитата:

---

Сообщение от A!exT

мощность определяется напряжением питания,
количество выходников выбирается из минимально допустимого импеданса нагрузки

---

питание там в районе 26 вольт. Подниму до 32-34в.
На сколько я понял, то запас по мощности в усилителях положительно сказывается на искажениях при прочих равных условиях.
"количество выходников выбирается из минимально допустимого импеданса нагрузки" вроде это логично и понятно, но сравнивал разные схемы усилков и заметил, что при одном и том же питании в 35в у одного номин мощность 4Х70Вт на 4Ом и один "каскад" выходников, а у другого 4Х120Вт на 4Ом и спаренные выходники. Не понятно(((

есть два момента: Pd выходника и его линейность.

Цитата:

---

Сообщение от A!exT

есть два момента: Pd выходника и его линейность.

---

"что при одном и том же питании в 35в у одного номин мощность 4Х70Вт на 4Ом и один "каскад" выходников, а у другого 4Х120Вт на 4Ом и спаренные выходники" это при том, что оба собраны на одинаковых элементах и различия только в выходных каскадах (если сравнивать fp-1404 и fp-505). По логике если питание одинаково, то мощность на одинаковой нагрузке будет тоже одинакова. Спаренные каскады более надежны , т.к. токи меньше в следствии деления и еще они могут выдать большую мощность при меньшем сопротивлении??

Цитата:

---

Сообщение от WENQ

Есть, смотрим токи баз выхода

---

На драйверах которые даже радиатора не касаются, вы точно о них?
