Audison VRx6.420 Супер Директ по Halin-у

Итак, у моего знакомого довольно долго лежал Audbison VRx6.420.2 и в силу своего конструктива оставался не у дел, и тут он начитавшись о его переделке в супердирект в блоге Михаила http://halin-vrx6.blogspot.ru/ попросил это повторить...
Так как с разводкой плат я не особо дружу, то я попросил прислать Михаила мне файлик с печаткой предусилителя, на что он любезно откликнулся.
Ну и собственно вот что получилось:
Вложение 1069812Вложение 1069814Вложение 1069816 для начала, разобрав усь пропаял все подозрительные и не очень, места... так как усь все же не новый...
Вложение 1069818Вложение 1069820 так же поменял практически все кондеры в ПН... в первичке 4 из 6 были дохлые, во вторичке большая часть тоже оставляла желать лучшего... ескость и ESR у некоторых оказались далеки от номинала... так как было дано согласие не сильно экономить, то во вторичке поселились Ничиконы и Элна...
Вложение 1069822Вложение 1069824Вложение 1069826Вложение 1069828Вложение 1069830Вложение 1069820 ну а дальше, так увлекся процессом, что сфоткал уже в практически собранном виде... В линейных драйверах и прдеусилителях поставил LME49860
Ну а далее, прогрев, выставление токов покоя, прослушка...
По звуку да, получилось весьма интересно.

Мне такое в чернове делали. Мастер сказал, что переделка звучит лучше, чем заводская версия vrx direct, т.к. переделанный получается прямее ))) Респект "паяльникам" :good3:

Цитата:

---

Сообщение от 118

Мне такое в чернове делали. Мастер сказал, что переделка звучит лучше, чем заводская версия vrx direct, т.к. переделанный получается прямее ))) Респект "паяльникам" :good3:

---

Скинь фотку потрохов, что бы сравнить...

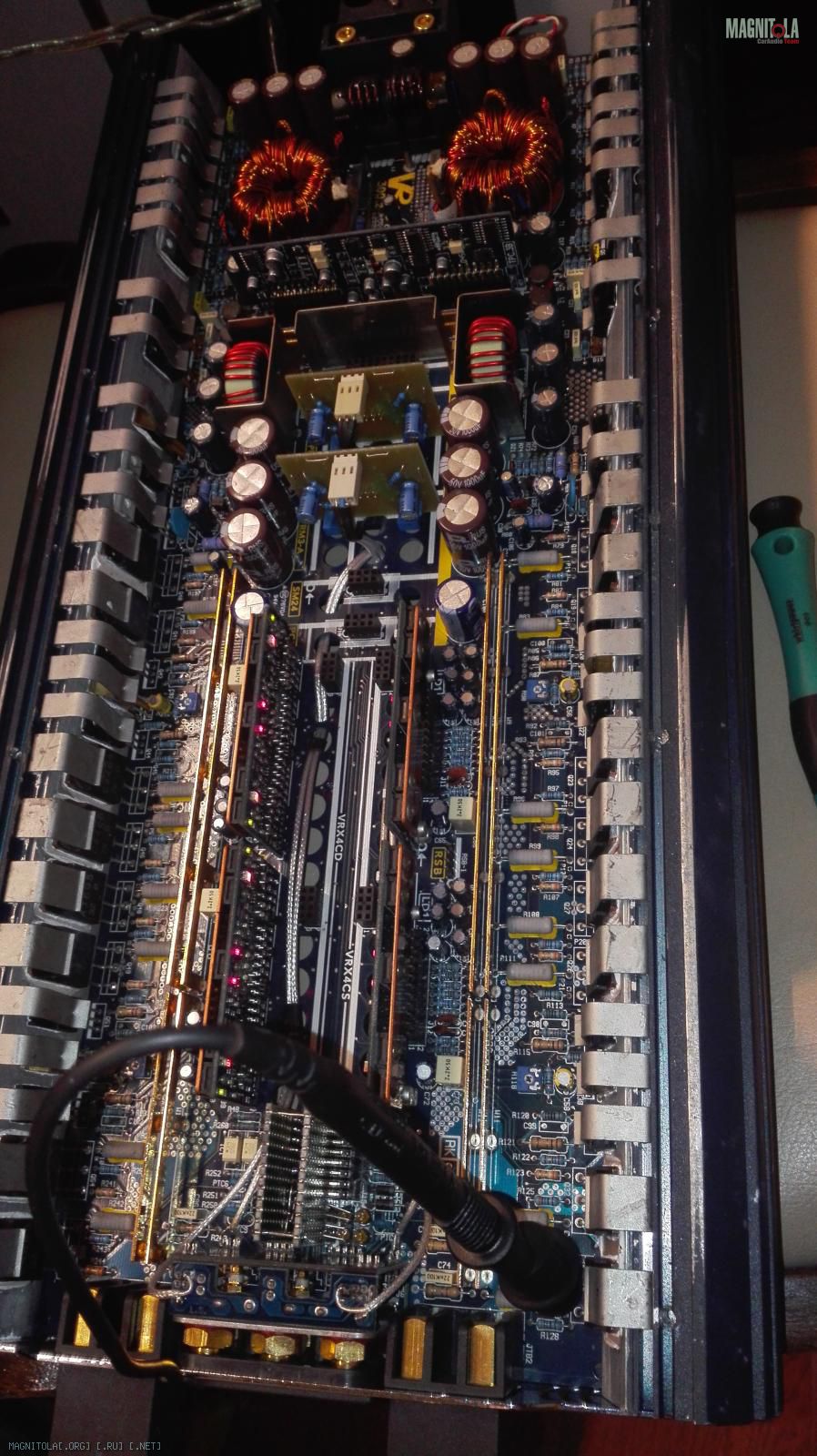

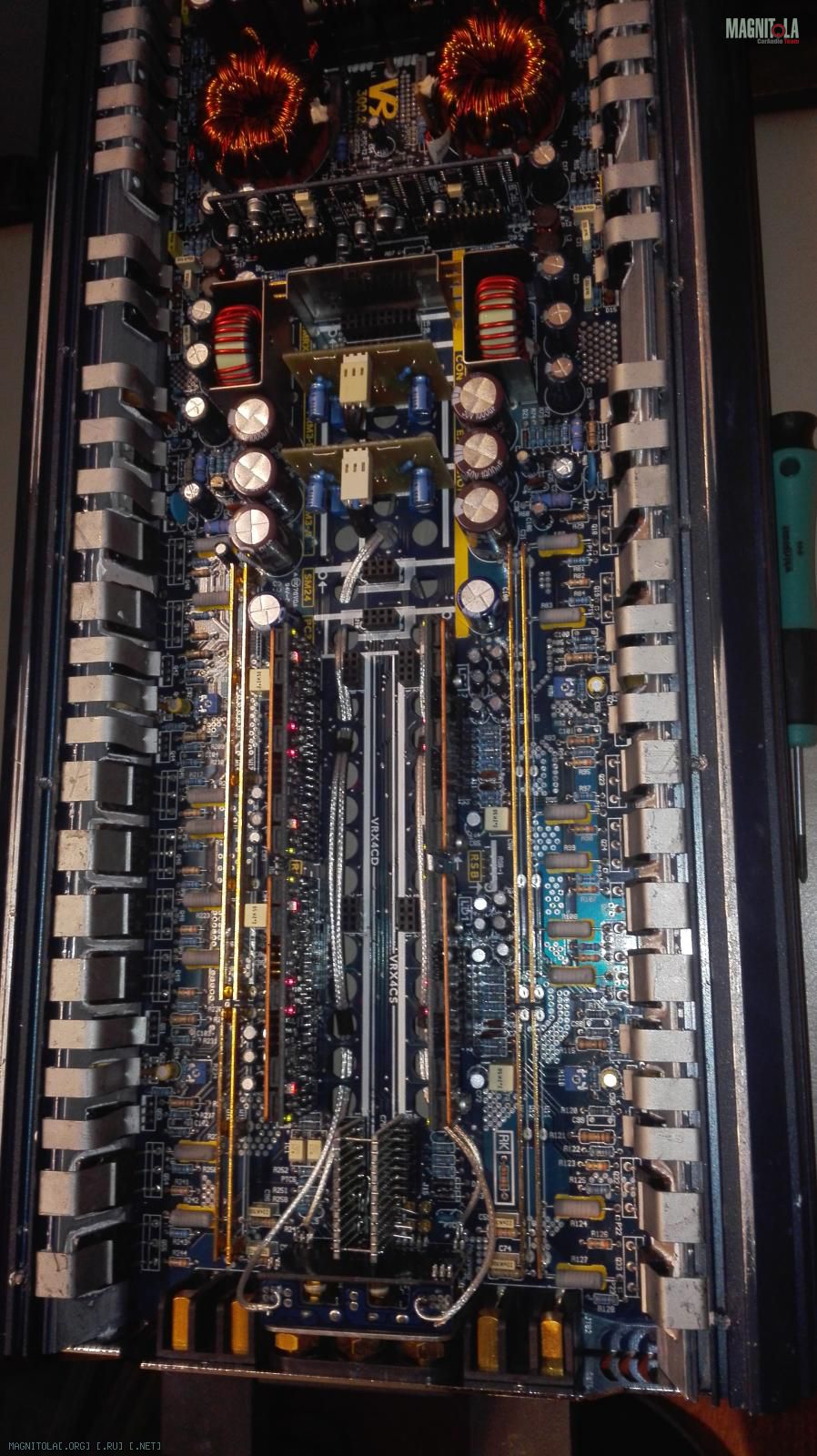

Не знаю будет ли информативно, в своей старой теме нарыл фото со стола мастера, приемка работы
Вложение 1069928
Для более подробных фото нужно время и некоторое количество усилий

420.1

Цитата:

---

Сообщение от 118

Не знаю будет ли информативно, в своей старой теме нарыл фото со стола мастера, приемка работы

---

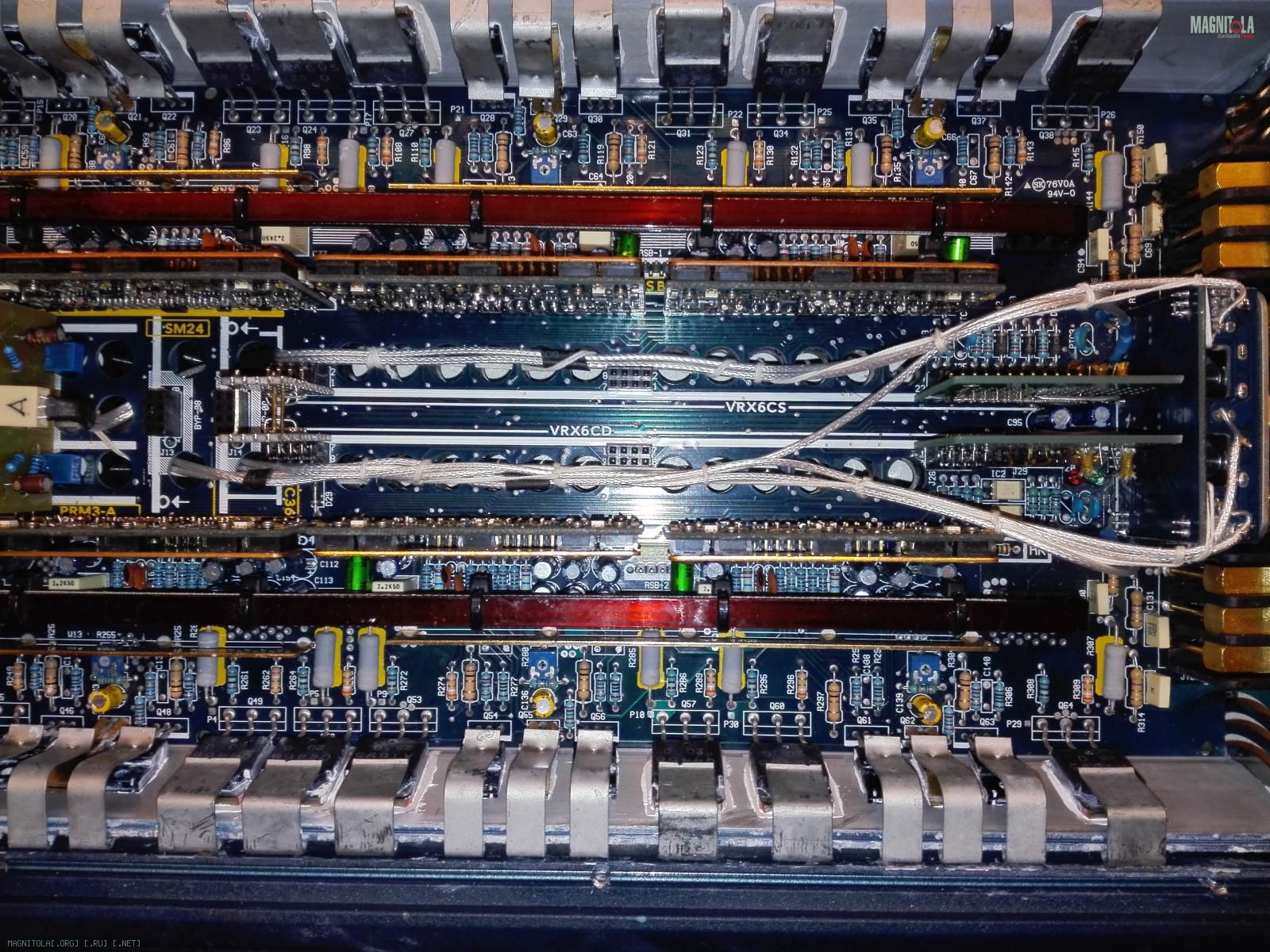

это другой вариант... то есть остались стоковые модули предусилителя VRX6CS и VRX6CD в которых резались дорожки и ставились перемычки...

твик и профилактический ремонт этой плеяды девайсов от Audison, следует обязательно начинать с профилактики блоков разъёмов.

Это было проверено в первую очередь.

На мой взгляд если директ, то директ.
Убираю вааще все на фик - все лишние модули. Несколько перемычек - вот он настоящий директ!

А кто в Москве может переделать по Halin-у? И сколько это стоит?

Цитата:

---

Сообщение от Chivas

А кто в Москве может переделать по Halin-у? И сколько это стоит?

---

ну как бы ты задаешь вопрос в теме, того, кто это делал)))
Остальное в личку.

Ну что же, попал ко мне еще один усилитель VRx6.420... в довольно печальном состоянии... не, внешняя косетика нормально, а вот внутри:facepalm:
История такова, сначала его одтавали в Чернов аудио переделать в директ, звучать стал еще хуже... далее, уже отдели другому мастеру вернуть в сток, стало более менее...
После вскрытия, жаль что не сфоткал, смотреть было страшно... силовые транзисторы были посажены на толстый толстый слой термопасты (мм. 2 не меньше), о том, что после пайки флюс надо бы смыть ни кто не позаботился... ну и еще так, по мелочи... такое как погнутые прищепки транзисторов...

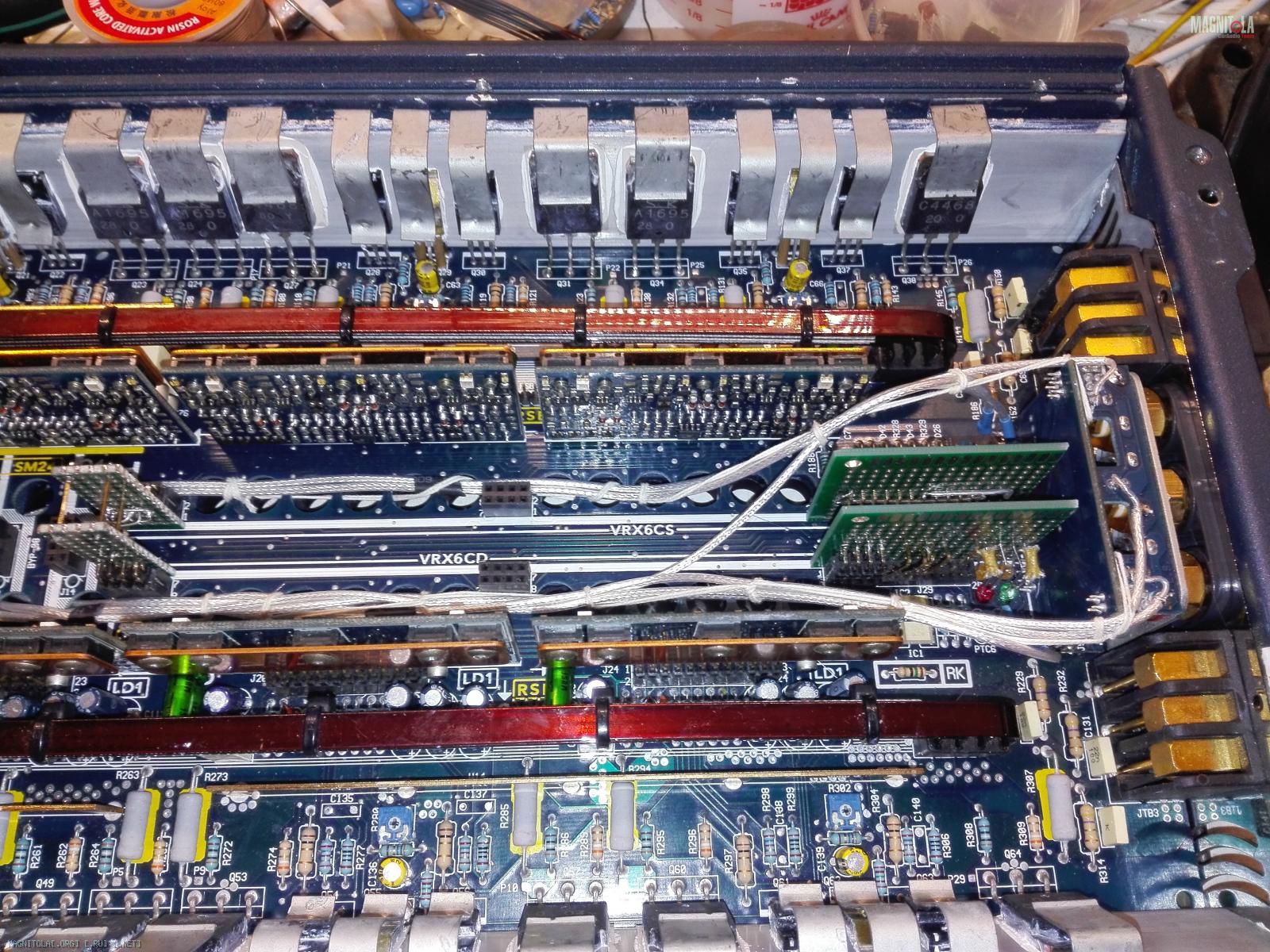

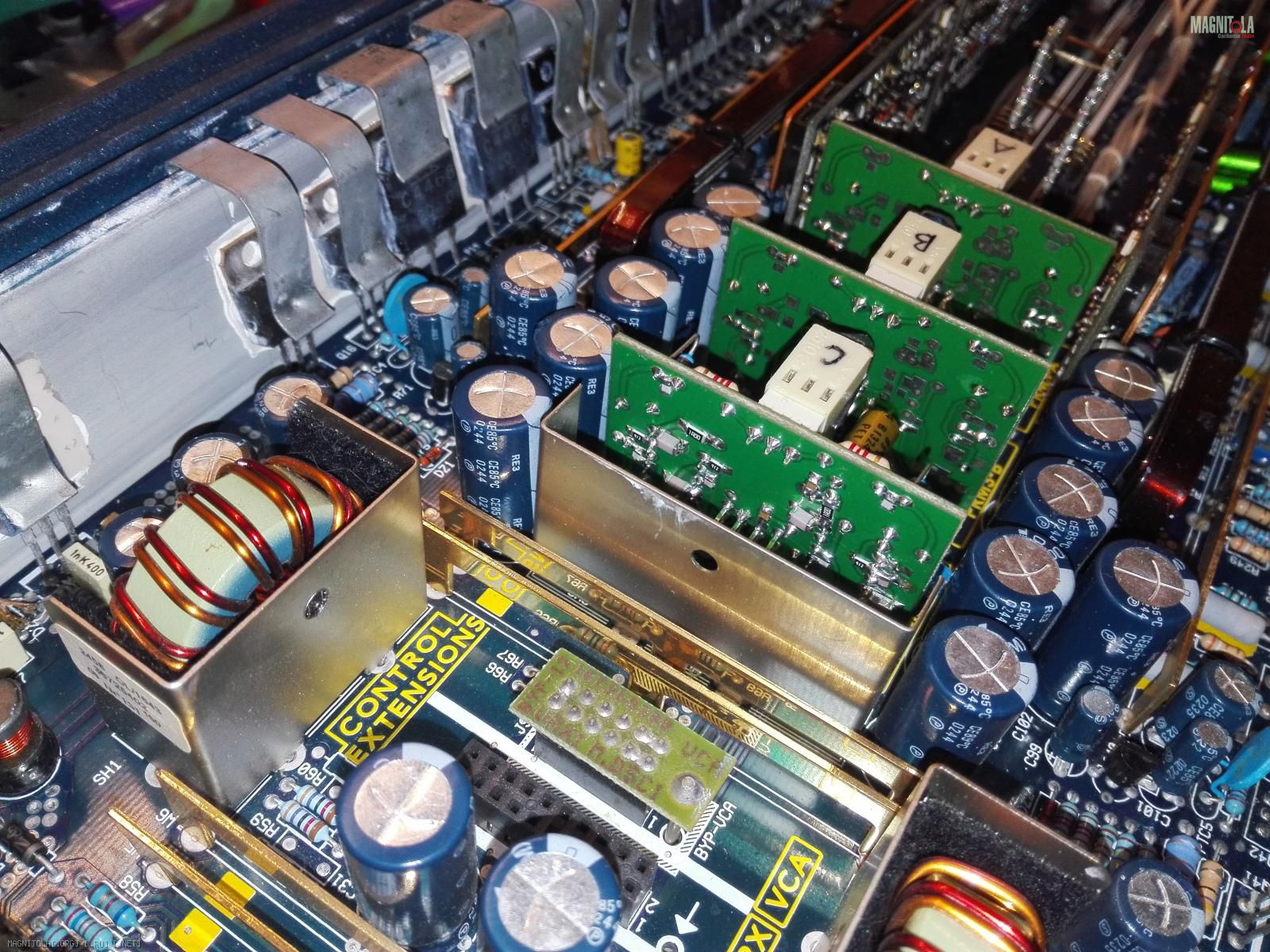

На этот раз заказал нормальные платы с маской, мелочь, но внешний вид совсем другой, да и работать гораздо удобнее.

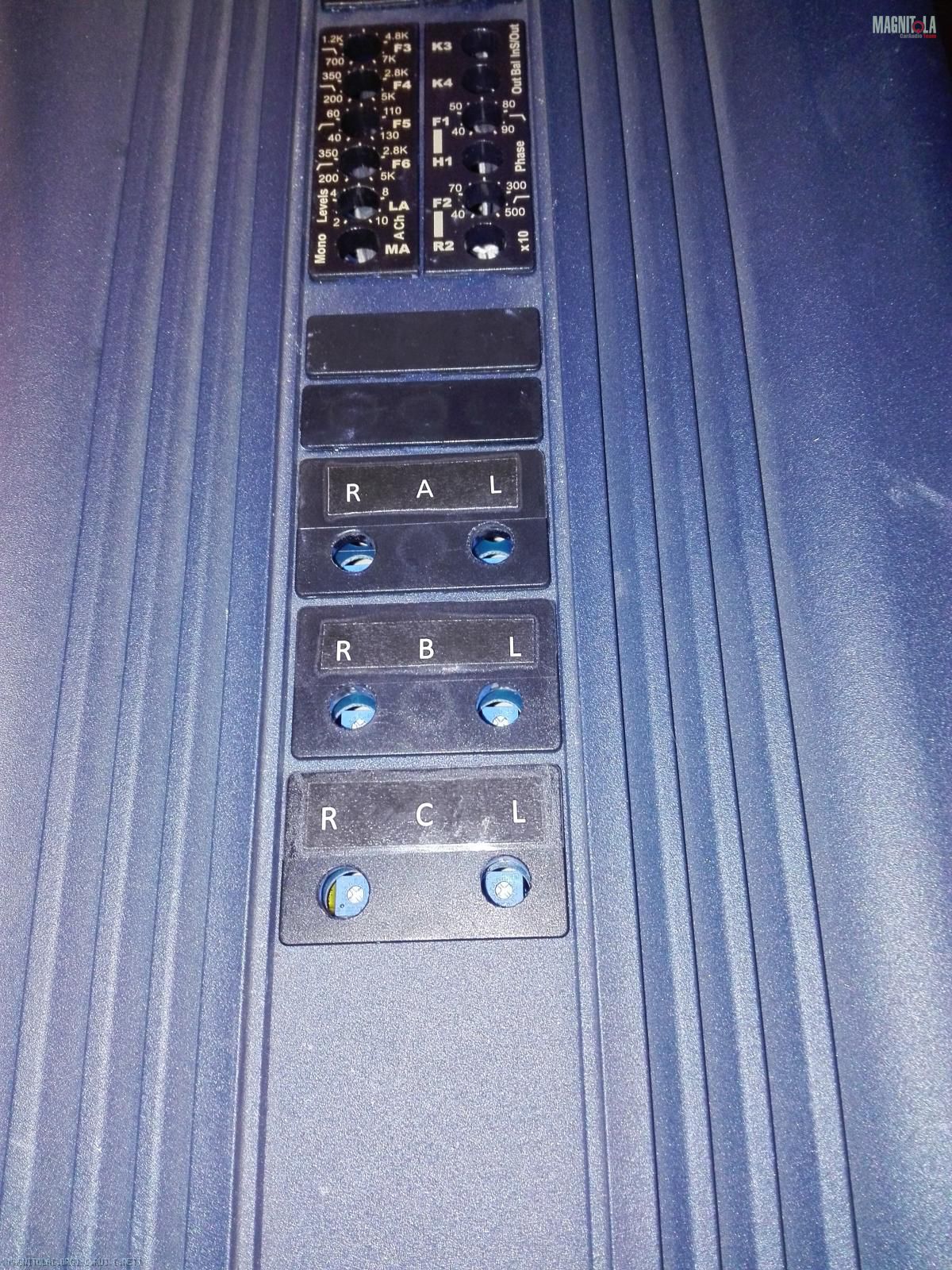

Задача такова, 4 канала пассивные гейны, 5-6 канал гейны раздельные, но с инверсией, что бы могли играть в мост.
Вот собственно что из этого получилось:

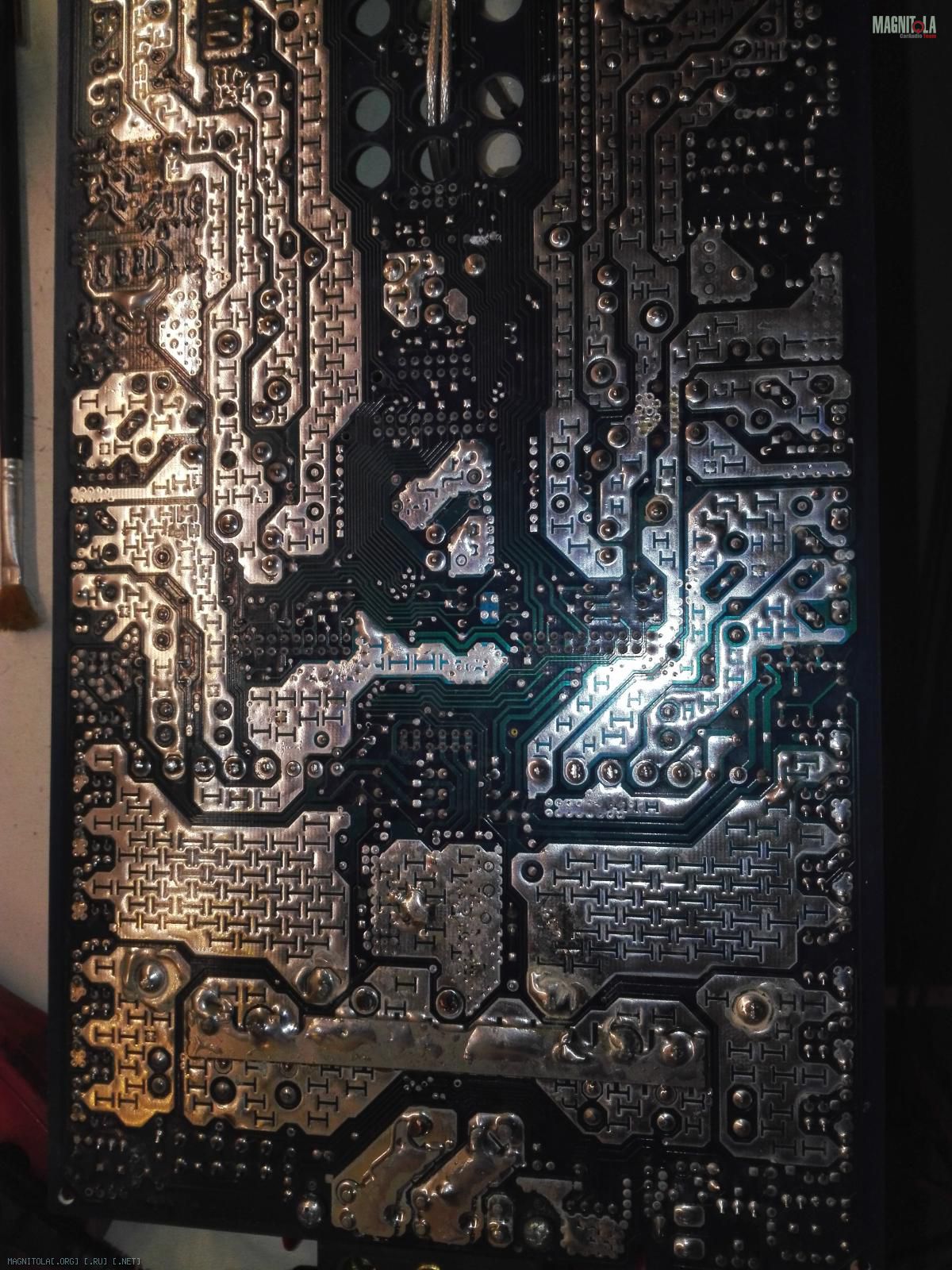

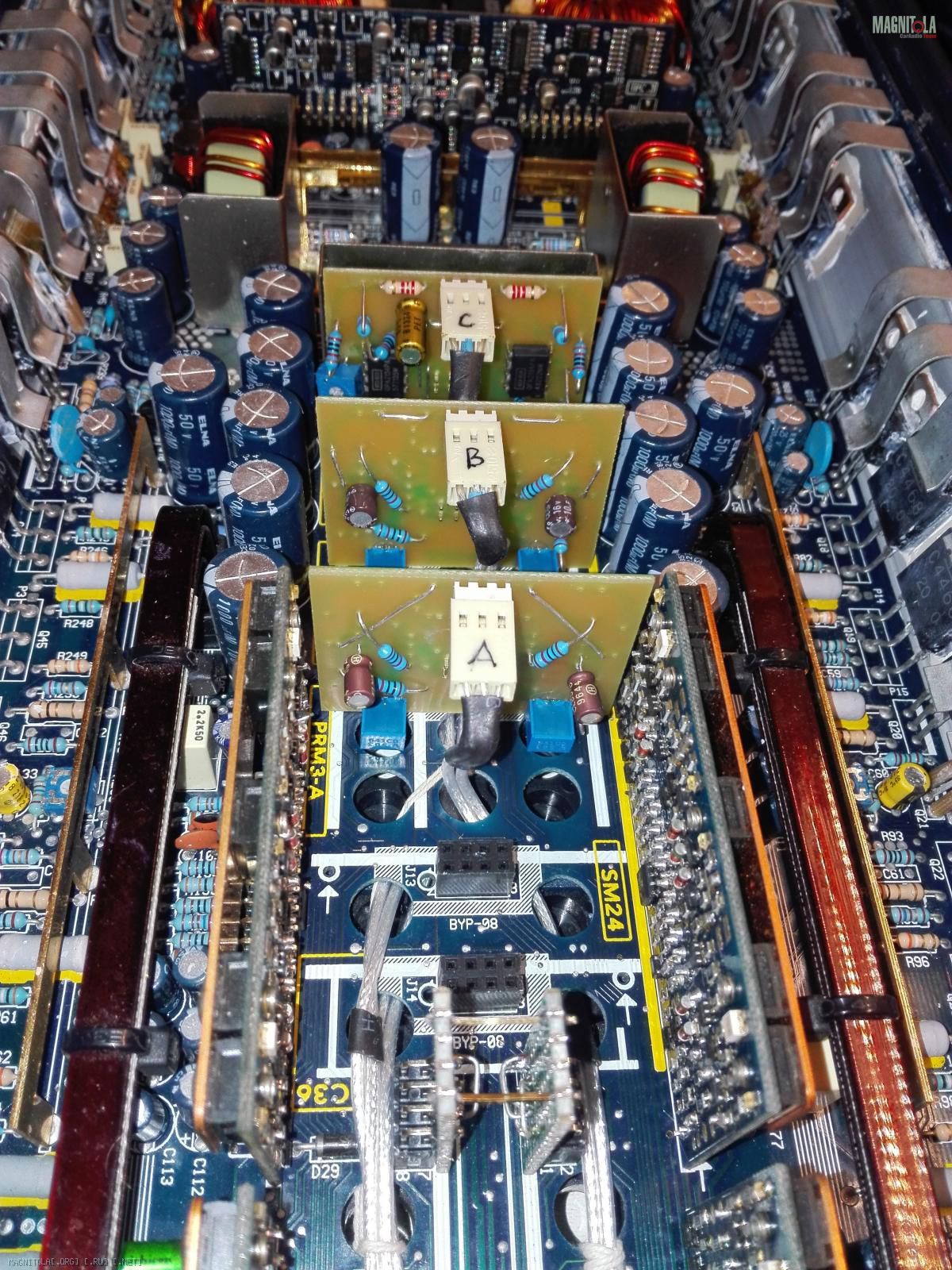

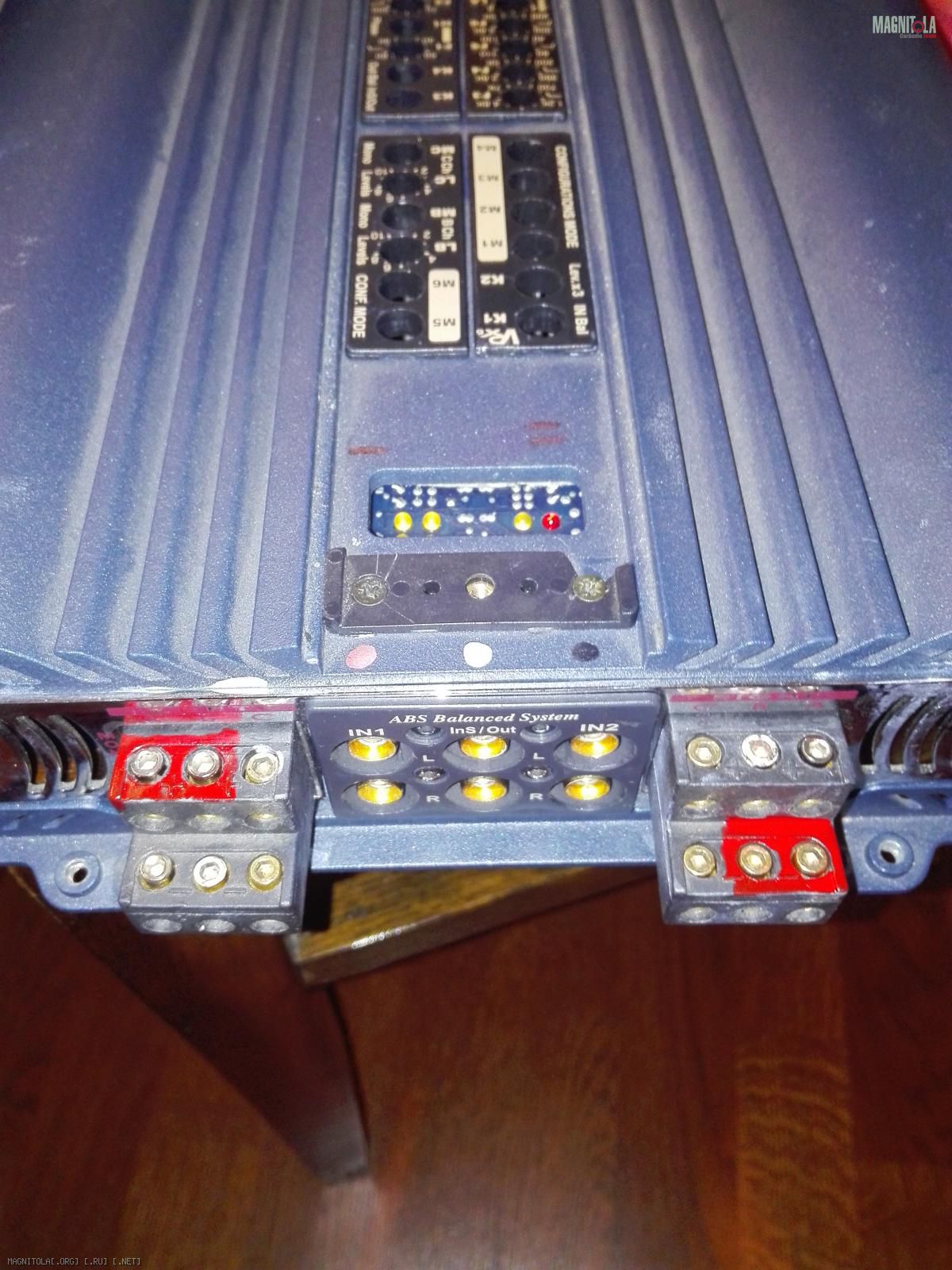

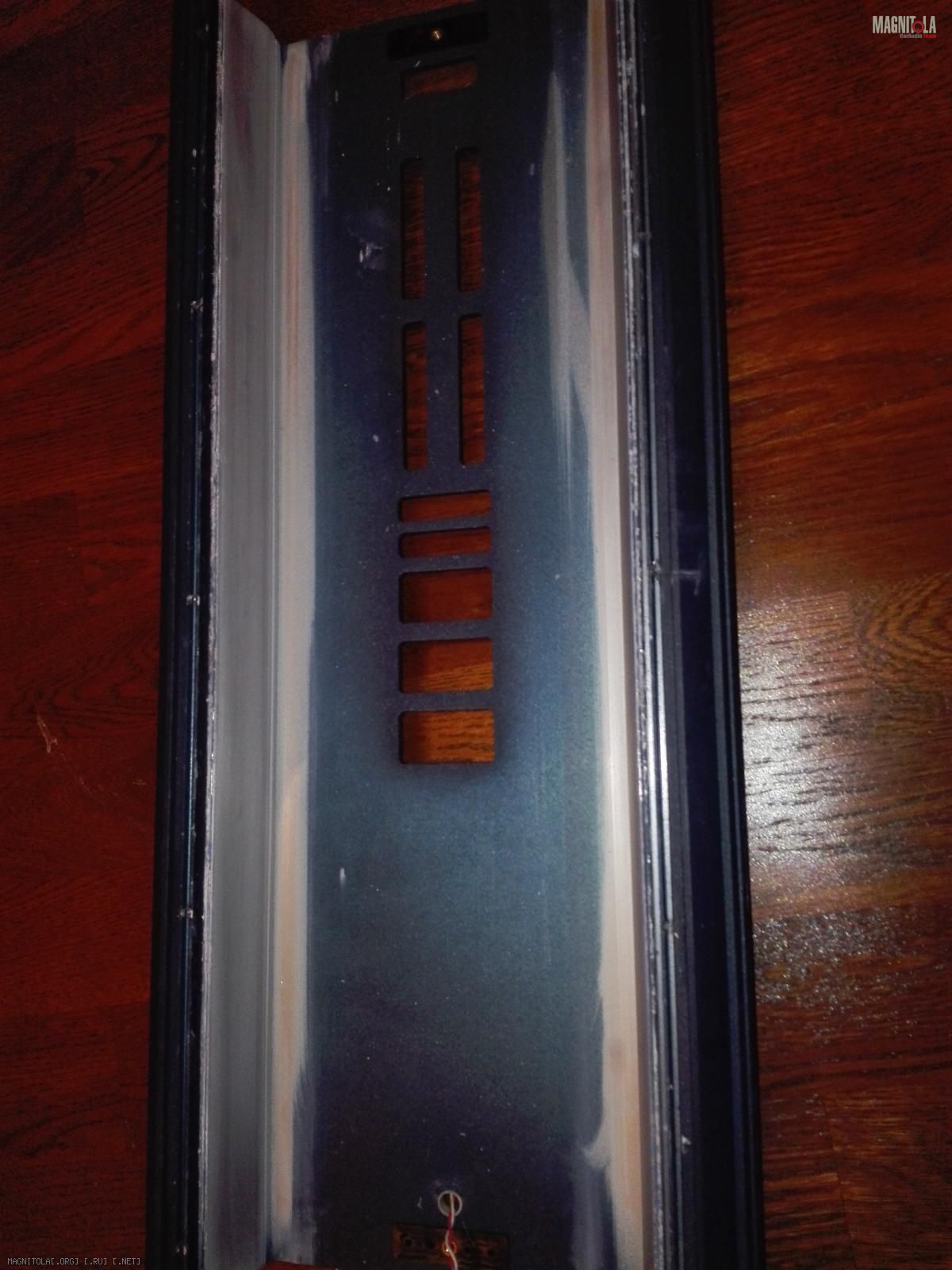

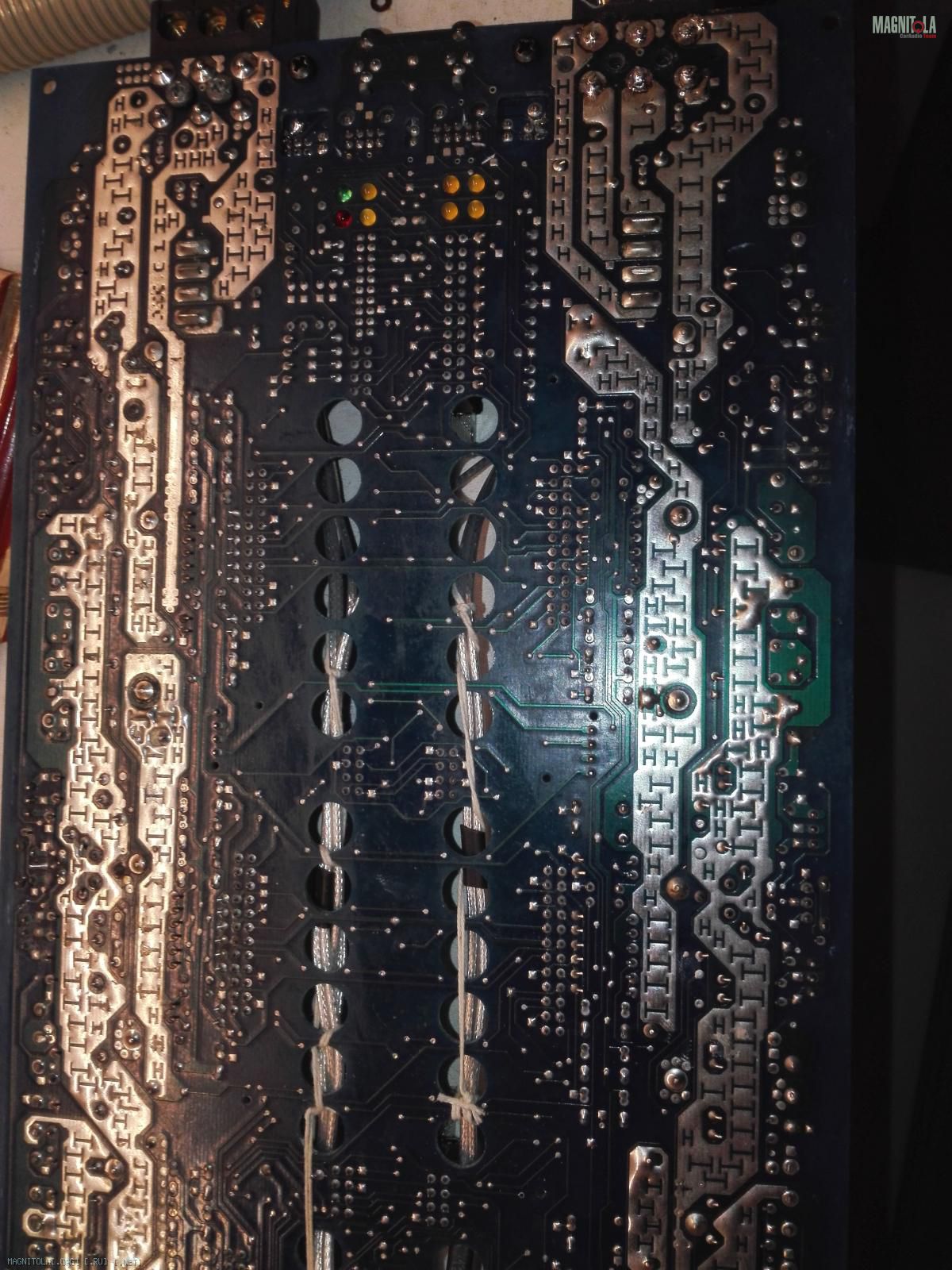

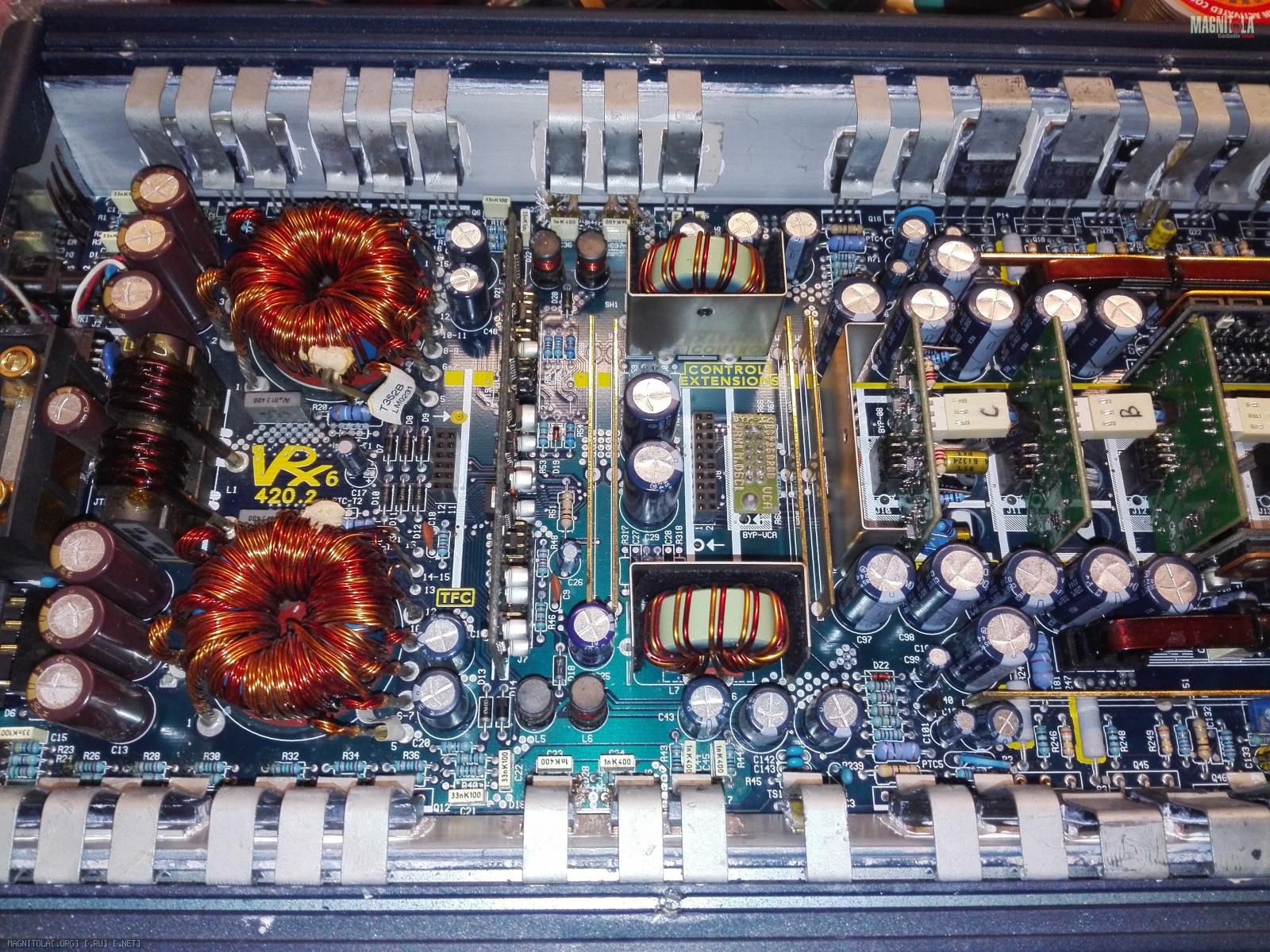

Вложение 1147324Вложение 1147326Вложение 1147328Вложение 1147330Вложение 1147332Вложение 1147334Вложение 1147336Вложение 1147338Вложение 1147340Вложение 1147342

Алексей, а гейны раздельные можно сделать для каналов 1-4?

В заводском варианте нет... вернее будет довольно колхозно....
То, что у меня, они все 6 раздельные.

Цитата:

---

Сообщение от Lexx69

Ну что же, попал ко мне еще один усилитель VRx6.420... в довольно печальном состоянии... не, внешняя косетика нормально, а вот внутри:facepalm:
История такова, сначала его одтавали в Чернов аудио переделать в директ, звучать стал еще хуже... далее, уже отдели другому мастеру вернуть в сток, стало более менее...
После вскрытия, жаль что не сфоткал, смотреть было страшно... силовые транзисторы были посажены на толстый толстый слой термопасты (мм. 2 не меньше), о том, что после пайки флюс надо бы смыть ни кто не позаботился... ну и еще так, по мелочи... такое как погнутые прищепки транзисторов...
На этот раз заказал нормальные платы с маской, мелочь, но внешний вид совсем другой, да и работать гораздо удобнее.
Задача такова, 4 канала пассивные гейны, 5-6 канал гейны раздельные, но с инверсией, что бы могли играть в мост.
Вот собственно что из этого получилось:
Вложение 1147324Вложение 1147326Вложение 1147328Вложение 1147330Вложение 1147332Вложение 1147334Вложение 1147336Вложение 1147338Вложение 1147340Вложение 1147342

---

Наконец-то дошли руки поставить усь и настроится. По сравнению с тем что было, небо и земля. Ни намёка на резкость сч с которой я уже не знал как бороться. Доволен как слон! Алексей ещё раз огромное спасибо !

Недавно был в ремонте, а попутно и в переделке VRX4.300...
Симптомы - звук никакой, периодически уходит в защиту...
Проблема первая, перепаханные входные модули, неисправные переключатели на них и прочее... разбираться не стал, а сразу положил в коробку с запчастями)))
Сами УМ исправные, за исключением одного но... в одном канале были поменяны выходные транзисторы, но первое!!! колхозным способом, то есть откусаны ножки у сгоревших и к ним припаяны новые транзисторы... (быстро, дешево... работает, и так сойдет)))), транзисторы оказались не оргинал, а какого то непонятного происхождения... Второе, ток покоя всех каналов выкручен в "0"...
Что ж, нашел оригинальные выходные транзисторы, заменил как надо, что бы выглядело как "сток".
Задача по переделке... дело в том, что хозяин усилителя планировал при инсталляции заменить крышку усилителя на прозрачную и установить подсветку... то есть внутри должно было быть все предельно аккуратно...
Ну и на последок пара фоток результата:g-foff1:
Вложение 1153542Вложение 1153544
