Твиком по МдЛабу 100.4DSP
Вдохновителем этой доработки является Федор FFZ c его темой http://magnitola.org/vysshii-pilotaz...sozidanii.html, в которой он разжевал процедуру твика типовых усилителей в доступной форме, за что хочу еще раз его поблагодарить!

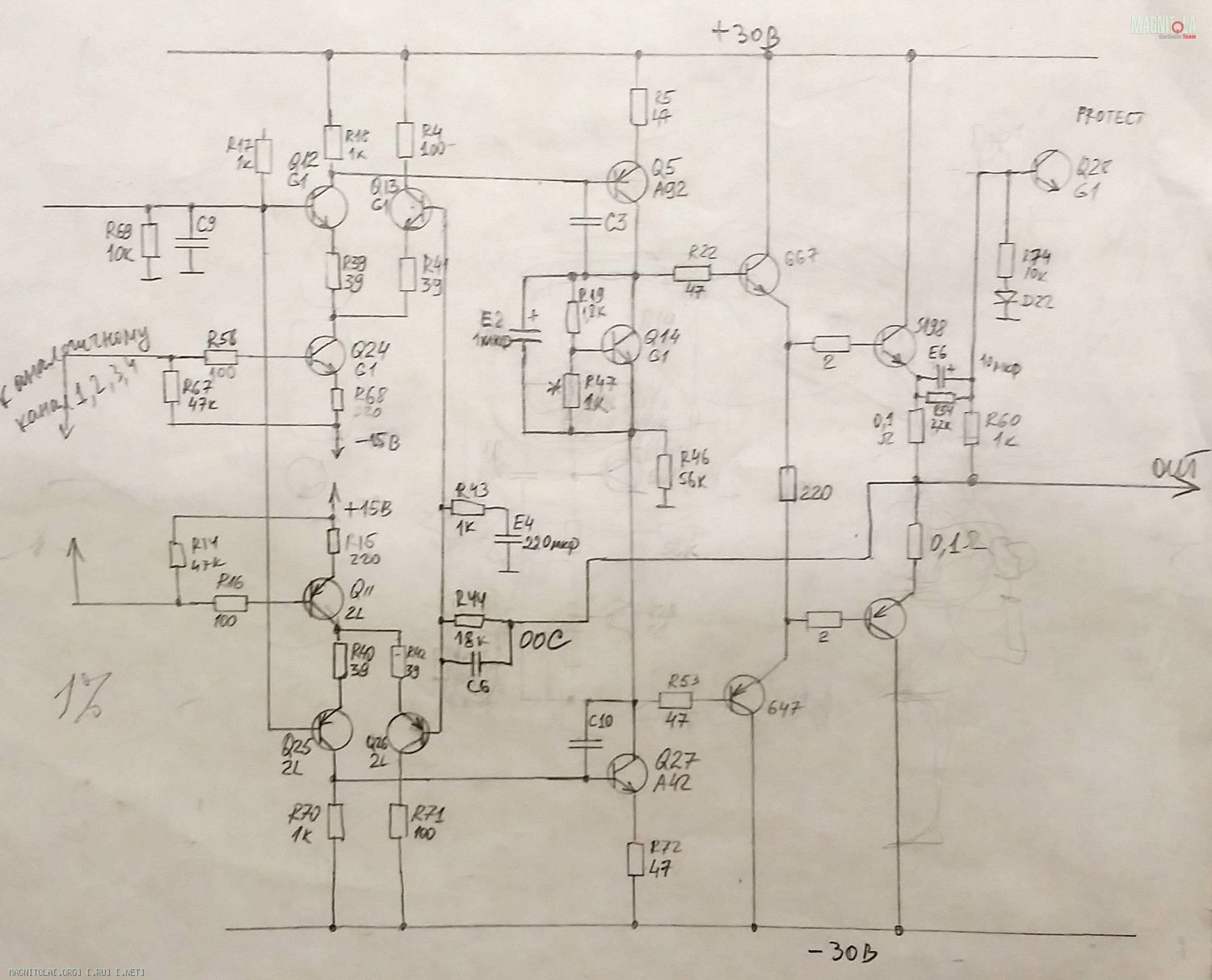

На Md.Lab 100.4DSP схем раздобыть не удалось, поэтому пришлось заниматься реверс-инжинирингом. Меня интересовала схема УМЗЧ, по плате отрисовал схему одного канала:
Вложение 1081242
Вложение 1081246
Вложение 1081244

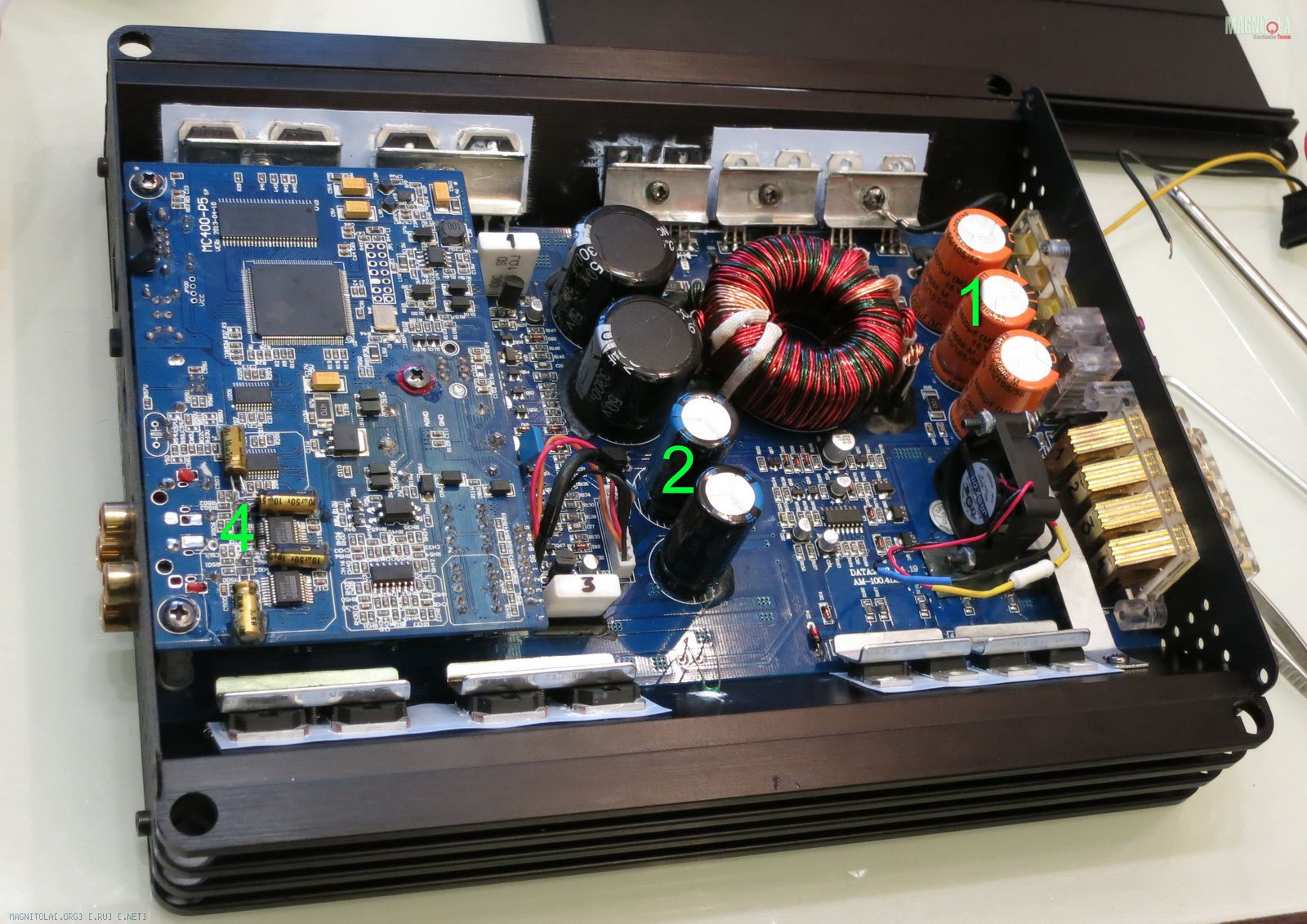

1. Начинаю с доработки источника питания. Штатные конденсаторы первички 3300 мкф*25 В в количестве 3 штук меняю на 6800 мкф*16 В. Таким образом удваиваю их суммарную емкость с 10000 до 20000 мкф.
2. Напряжение вторички +\- 30В, поэтому вместо 2200 мкф*50 В запаиваем 3300 мкф*35 В. Вместо 3300 мкф*50 В конденсаторы увеличенной емкости в том же габарите найти пока не удалось, их не менял. Итого во вторичке вместо 2*5500 мкф стало 2*6600 мкф.
3. Конденсаторы стабилизаторов +\- 15 В 220 мкф*16 В (2 штуки) меняю на 470 мкф*16 В, благо место позволяет.
4. Переходим к звуковому тракту. На входе аудиопроцессора удаляю 4 разделительных керамических конденсатора (по одному в каждом канале) и ставлю вместо них электролиты Ничикон 10 мкф*50 В.

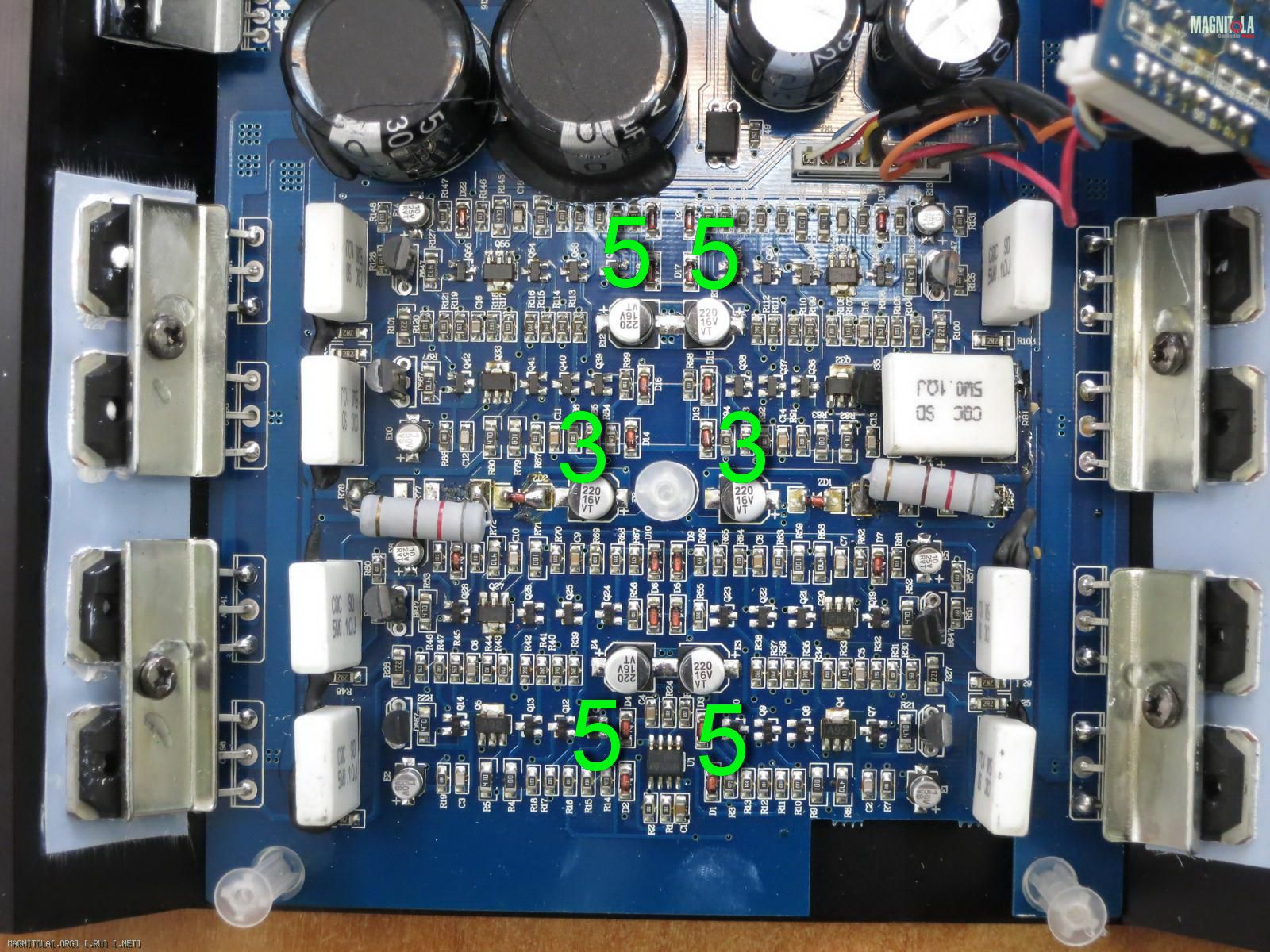

5. Конденсаторы, отмеченные цифрой 5, это электролиты в цепи ООС (E4 на схеме). Шунтирую их пленочными 0.1 мкф.
6. С обратной стороны платы проводом 1,5 мм2 дублирую дорожки питания, землю, выходы от силовых транзисторов на акустику.
Все. Федор также рекомендует уменьшить емкости C3, C9, C10 для расширения полосы пропускания. Я этого делать не стал, потому что, во-первых, их номиналы мне неизвестны, во-вторых, плавный спад сверху у усилителя начинается с 80 кГц, чего мне вполне достаточно. Токи покоя не трогал, введение их регулировки влечет целый ряд проблем.
Результат удивил и очень порадовал:
1) Ранее при высокой громкости на энергичном звуковом материале усилитель захлебывался, очевидно, не справлялся источник питания. Теперь этого нет. Улучшился контроль динамиков, бас стал собраннее и рельефнее.
2) Заметно выросла прозрачность и детализация на ВЧ, а грязь ушла. Например, трек Ship Bell с диска EMMA 2016 до доработки звучал довольно грязно, после доработки все вопросы отпали.
Не думал, что эффект будет столь ощутим. Владельцам таких аппаратов рекомендую эту несложную доработку.
Re: Твиком по МдЛабу 100.4DSP
Re: Твиком по МдЛабу 100.4DSP
Как не дать, вы же со мной схемой поделились :laugh1:
Re: Твиком по МдЛабу 100.4DSP
Цитата:
Сообщение от
pechatnik
Как не дать, вы же со мной схемой поделились
Честное слово, мне не жалко. Но есть нюансы...))
Вложений: 1
Re: Твиком по МдЛабу 100.4DSP
Прикупил комплектующих и продолжил.
Пункт 5 -см. выше, конденсаторы ООС. В прошлый раз я их не менял, потому как не на что было. Приобрел Nichicon Audio KA 220 мкф*16В, и пленочные Wima 0.1 мкф, запаял параллельно.
Заодно прикупил SMD резисторы 910 Ом, чтобы увеличить ток покоя (без возможности регулировки), их запаял вместо R121, R47, R105, R31. Ток покоя как был нулевым, так и остался :)

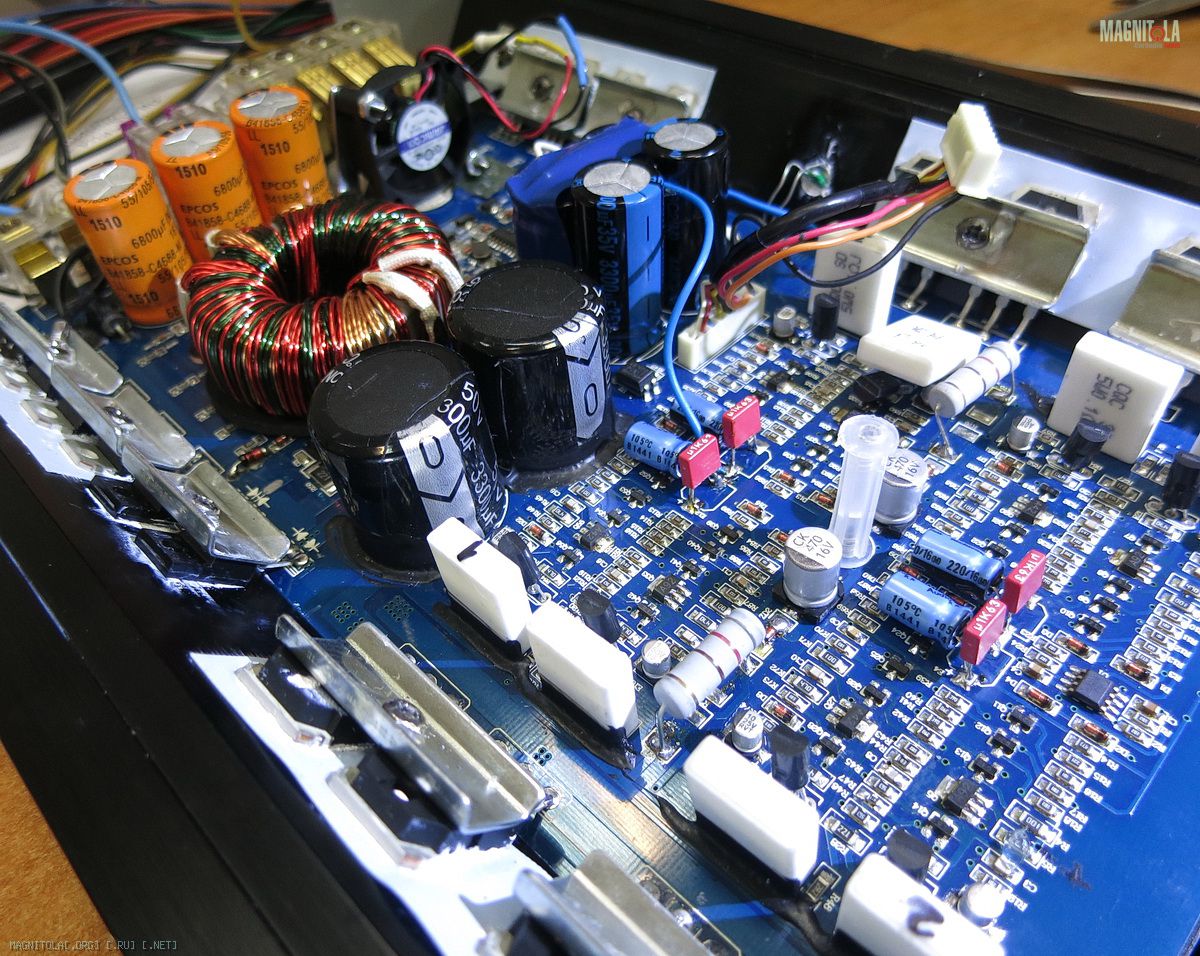

И снова увеличил емкости в вторичке, добавив выпаянные ранее 2200 мкф*50В, закрепил их термоклеем. Теперь во вторичке стало 2*8800 мкф (штатно было 2*5500 мкф). Провел ревизию питающих дорожек, дублировал еще несколько.
Вложение 1086786
Включил. Удивился :)
Детализация ВЧ заметно улучшилась, те малые звоны, которые раньше проглатывались, стали слышны, повысилась разборчивость шейкеров, щеточек на барабанах.
Да, максимальная высота электролитов, которые влезают в этот корпус - 32 мм.
Успехов!
Re: Твиком по МдЛабу 100.4DSP
Здравствуйте, pechatnik! С каким усилителем
по качеству звука или какой ценовой категорией можно сравнить данный усилитель-процессор после проделанной вами работы.
Re: Твиком по МдЛабу 100.4DSP
Не могу сравнить. Это же комбайн-процеусь. Слишком многое зависит от настройки. Тот факт, что у кого-то Хеликс звучит хуже, не говорит о тои, что у него железо хуже.
Аудисоновские комбайны точно сольют этому мдлабу.
Re: Твиком по МдЛабу 100.4DSP
Просто сам хочу купить такой, вот и интерисуюсь , ещё бы цифровой вход и управление громкостью от гу вот тогда вообще цены небыло
Вложений: 1
Re: Твиком по МдЛабу 100.4DSP
[QUOTE=pechatnik;3531532]Вдохновителем этой доработки является Федор FFZ c его темой http://magnitola.org/vysshii-pilotaz...sozidanii.html, в которой он разжевал процедуру твика типовых усилителей в доступной форме, за что хочу еще раз его поблагодарить!
На Md.Lab 100.4DSP схем раздобыть не удалось, поэтому пришлось заниматься реверс-инжинирингом. Меня интересовала схема УМЗЧ, по плате отрисовал схему одного канала:
Вложение 1081242
Вложение 1081246
Вложение 1081244
1. Начинаю с доработки источника питания. Штатные конденсаторы первички 3300 мкф*25 В в количестве 3 штук меняю на 6800 мкф*16 В. Таким образом удваиваю их суммарную емкость с 10000 до 20000 мкф. [/QUOTE
Кто может ли помочь выяснить что за деталь сгорела на плате звукового процессора?
Re: Твиком по МдЛабу 100.4DSP
Цитата:
Сообщение от
pechatnik Заодно прикупил SMD резисторы 910 Ом, чтобы увеличить ток покоя (без возможности регулировки), их запаял вместо R121, R47, R105, R31. Ток покоя как был нулевым, так и остался :)
Неправильно. По приведенной схеме видно, что уменьшение R47 ведет к уменьшению тока покоя, а вы его еще уменьшили в два раза. Надо параллельно R19 подключить подстроечник на 10 кОм и плавненько уменьшать, контролируя падение напряжения на эмиттерных керамических резисторах выходных транзисторов.
