"Твик" Alpine UTE-92BT

Описание.

Цифровой медиа-ресивер с BLUETOOTH® — UTE-92BT
Вложение 1106578
Вложение 1106566

С техническими характеристиками ресивера можно ознакомиться на официальной страничке производителя http://www.alpine.ru/p/Products/…uet...-usb8/ute-92bt

Задачи:
1) улучшить звук на линейных выходах;
2) оптимизировать питание и тепловой режим микросхем;
3) вывести удлинитель USB в тыл ресивера (30 см);
4) разлучить лицевую панель и «тушку» ресивера (лицевая панель в пепельнице – ресивер в багажнике).

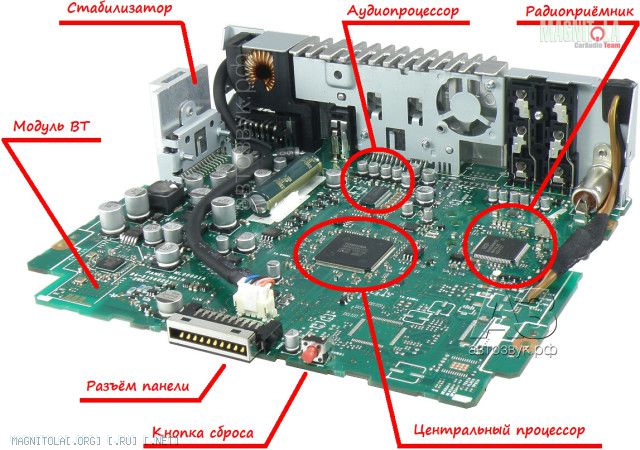

Состав ресивера:
Вложение 1106580

Основные компоненты материнской платы:

Toshiba TMPM32BC2DFG MCU — центральный процессор, декодирует все основные аудиоформаты и производит обработку сигналов (коррекцию, задержки и т.д.) и обрабатывает сигналы управления.
BD37067FV – аналоговый аудиопроцессор с цифровым управлением (шина I2C).
TEA6636HW/03 – чип приёмника AM/FM производства NXP Semiconductor.
STPA003OD-4WX – выходной четырёхканальный усилитель мощности от ST Microelectronics.
TB2920AH — IC управления питанием от Toshiba.

Этап 1. Улучшаем звук на линейных выходах.

Выходные разделительные конденсаторы
Вложение 1106576

Выходные разделительные конденсаторы Nichicon Fine Gold и Audio KA номиналом 10,0-22,0*35v
Вместо керамических 2,2 мкФ устанавливаю Nichicon Fine Gold номиналом 2,2-3,3 мкФ*50v
На Cref у BD37067 — Nichicon Audio KA 22,0*25v и по питанию добавляю 0,1 NPO Murata c Nichikon KA 100,0*35v
В питании TEA6636 добавляю сверху стокового конденсатора SANYO OS-CON SE номиналом 10,0*25v.

Этап 2. Оптимизация питания и теплового режима микросхем.

Ставим на термопасту TB2920AH и приклеиваем радиатор 14*13*6 мм на TEA6636

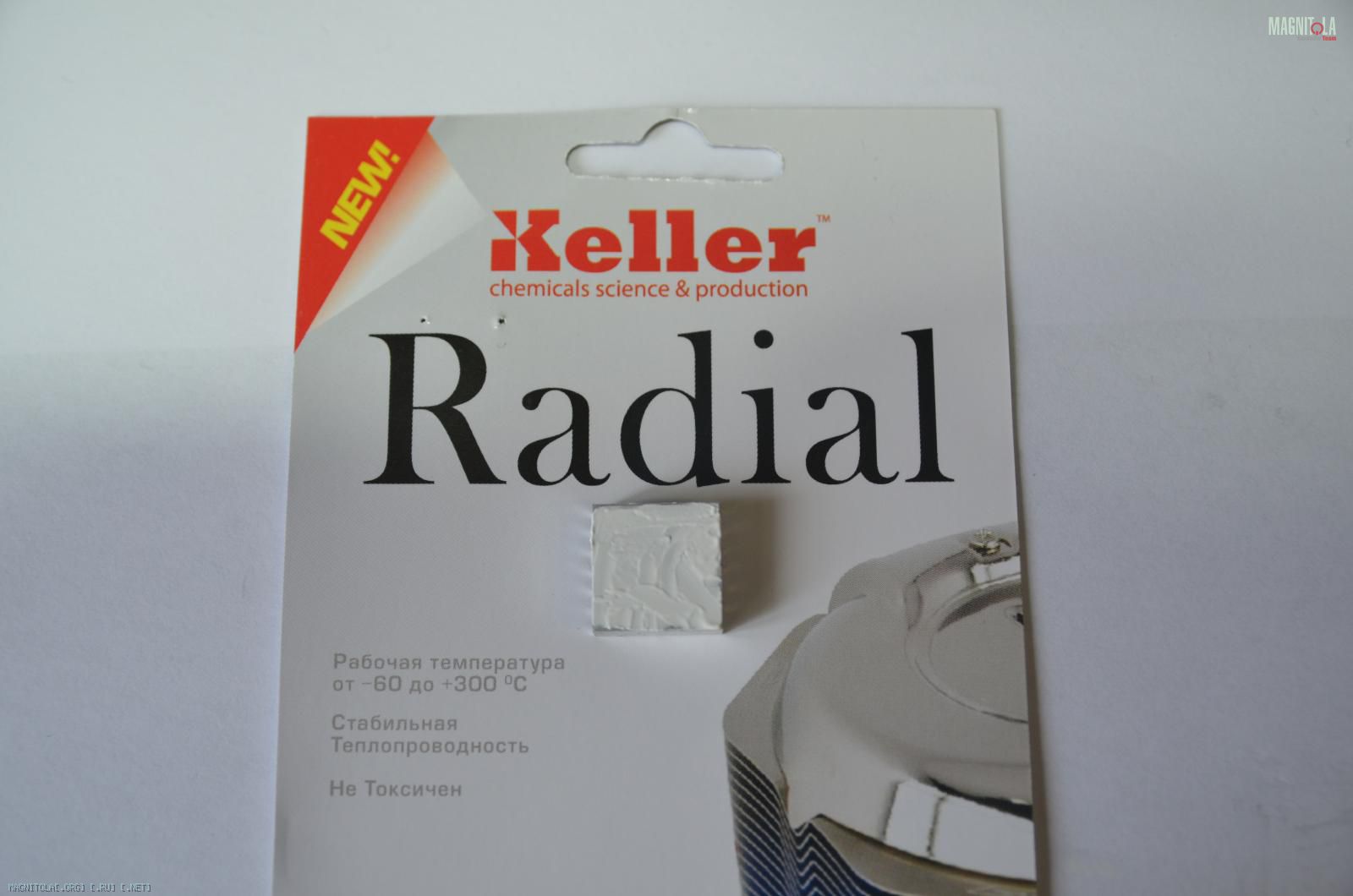

Термоклей
Вложение 1106588

Радиатор на микросхеме
Вложение 1106584

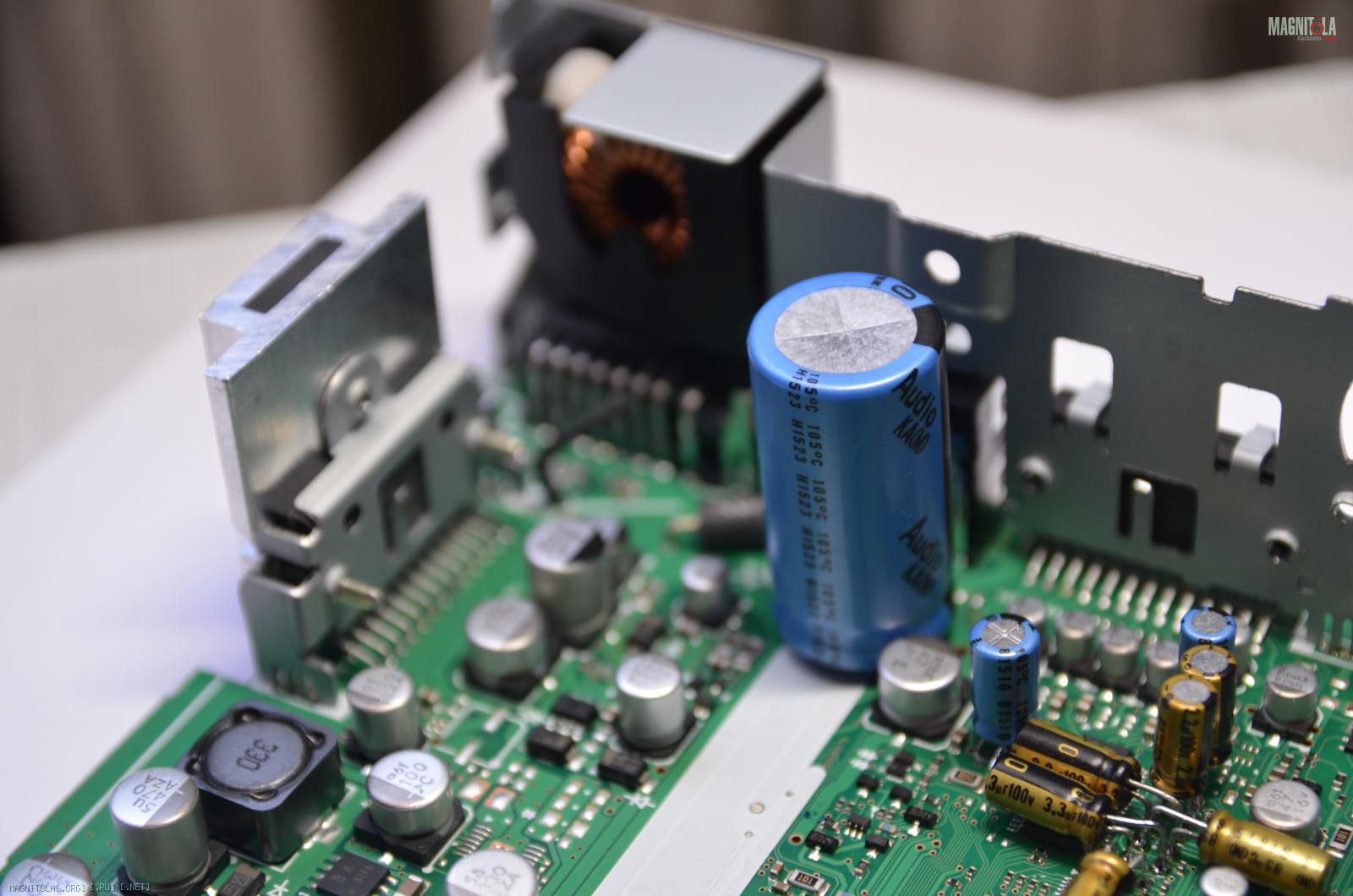

Устанавливаем конденсатор по питанию 10 000 мкф х 25В взамен родного конденсатора на 3300 мкф.
Вложение 1106574

Этап 3. Вывод провода USB в тыл ресивера.

Припаиваемся проводом USB к материнской плате.
Вложение 1106568

Сверлим отверстие под провод на заднем радиаторе ресивера.
Вложение 1106586

Выводим провод USB в тыл ресивера.
Вложение 1106572

Этап 4. Отделение лицевой панели от «тушки» ресивера.

Сперва выпаиваем разъём лицевой панели из материнской платы и переносим его на приёмную пластиковую часть ресивера, которая в последствии будет устанавливаться в прикуриватель/пепельницу автомобиля.

Разъем фиксируем на пластике с помощью POXIPOL.
Вложение 1106570

Так как длина трассы составила 4 метра мною было принято решение использовать компьютерный кабель витая пара UTP cat5. Для решения задачи необходимо использовать 16 проводников поэтому кабель идет 2х4 метра.

Далее подпаиваем один конец проводов к разъему пластиковой части.
Вложение 1106592

Ответную часть проводов подпаиваем к материнской плате.
Вложение 1106590

Этап 5. Проверка на функционирование.

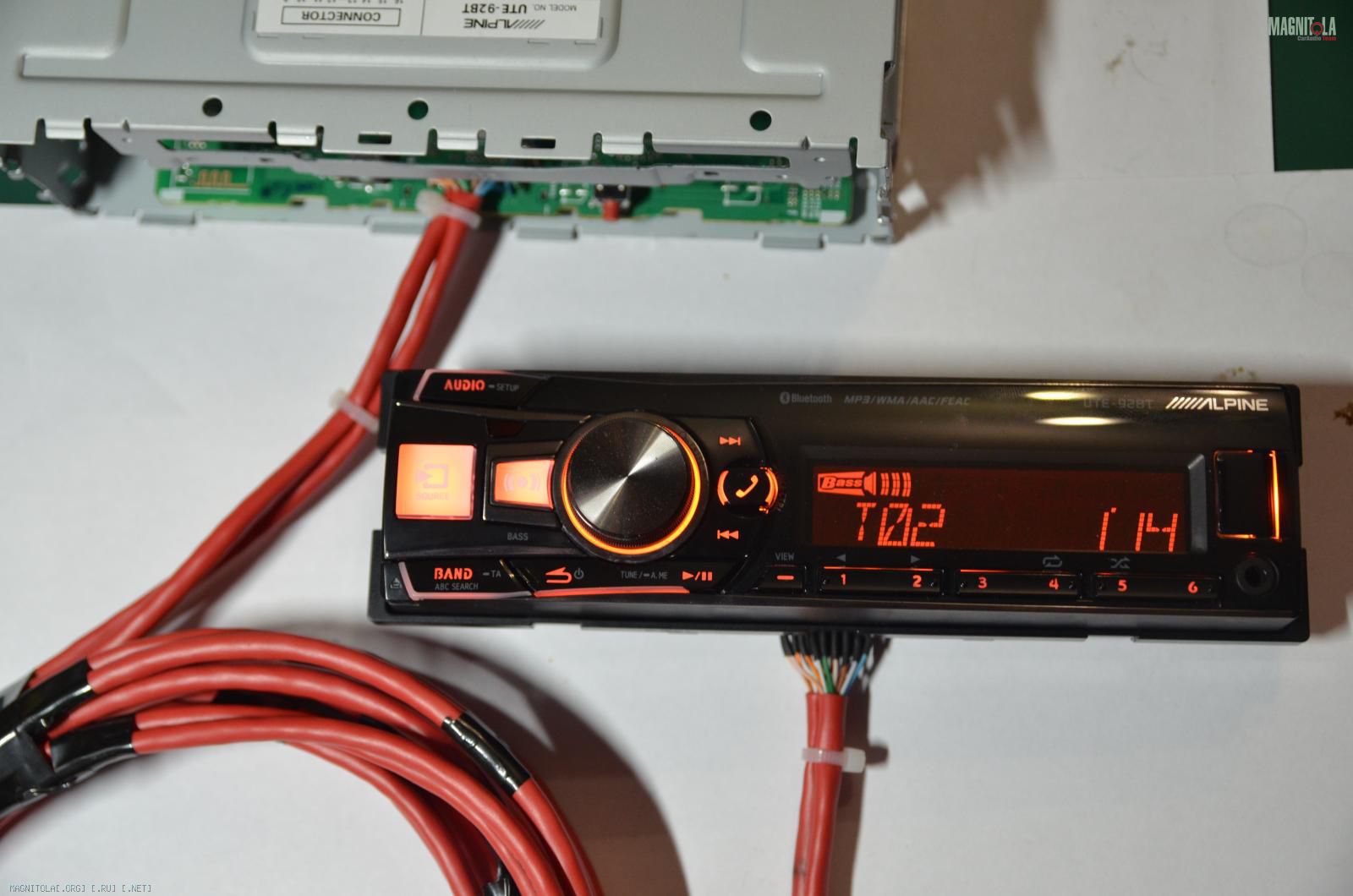

Включаем ресивер и проверяем работоспособность отделенной панели.
Вложение 1106582

TOSIK S@N, Добрый день.
По комплектующим 1 и 2 этап во сколько обходиться? Сколько с работой? Можно в лс.
Что дает 2 этап?

Цитата:

---

Сообщение от Konst113

TOSIK S@N, Добрый день.
По комплектующим 1 и 2 этап во сколько обходиться? Сколько с работой? Можно в лс.
Что дает 2 этап?

---

2 этап допиливает питание и уменьшает температуру аппарата при использовании, ибо грееться он как сковородка, собственно как и все ГУ.

Отлично описано!:wink3:

Цитата:

---

Сообщение от fen0men_77rus

2 этап допиливает питание и уменьшает температуру аппарата при использовании, ибо грееться он как сковородка, собственно как и все ГУ.

---

Это и так понятно, выше описан этап 2:laugh3:
Интересно просто что дают работы по питанию, может там возможные наводки от ГУ убирают или еще что-то. Или это как рекомендация?

Цитата:

---

Сообщение от TOSIK S@N

вывести удлинитель USB в тыл ресивера (30 см)

---

Цитата:

---

Сообщение от TOSIK S@N

ресивер в багажнике).

---

Для замены флешки лезть в багажник?

Цитата:

---

Сообщение от TOSIK S@N

В питании TEA6636 добавляю сверху стокового конденсатора SANYO OS-CON SE номиналом 10,0*25v.

---

Что то не вижу оскона!
п.с Да и к чему "плагиат"?
Все уже давно до Вас "спи жжена"!:laugh3:

Цитата:

---

Сообщение от datik

Что то не вижу оскона!
п.с Да и к чему "плагиат"?
Все уже давно до Вас "спи жжена"!:laugh3:

---

1. Согласен, там действительно не "оскон" , а "Koshin" (спасибо, надо поправить в теме).
2. Частично согласен, признаюсь первые 2 этапа подсмотрел у Halina,(думаю он на меня за это не обидится). Остальные 2 этапа он не делал, поэтому есть некая новизна в теме, и я их делал под конкретную машину.

---------- Сообщение добавлено 22.02.2017 в 16:08 ----------

Цитата:

---

Сообщение от maisteroleg

Для замены флешки лезть в багажник?

---

Таким было техническое задание. Клиент всегда прав ж)

Цитата:

---

Сообщение от maisteroleg

Для замены флешки лезть в багажник?

---

Зачем?Есть удлинители USB.

Цитата:

---

Сообщение от TOSIK S@N

Согласен, там действительно не "оскон" , а "Koshin" (спасибо, надо поправить в теме).

---

Вы в праве поставить любой электролит.Но зачем так "грубо" копировать целиком фразы ,выдавая их за свои?
п.с Я думаю,Вы поняли о чем яж)
