Колупаемся в JVC kd-x340bts
Приехал от почти "родных братьев" Американцев.Интересно было посмотреть,что в нутри и "поблудить шаловливыми руками".Про меню не буду-очень все "замудрено".Надписи меню на английском.Надписи в подменю на испанском!:laugh2:.

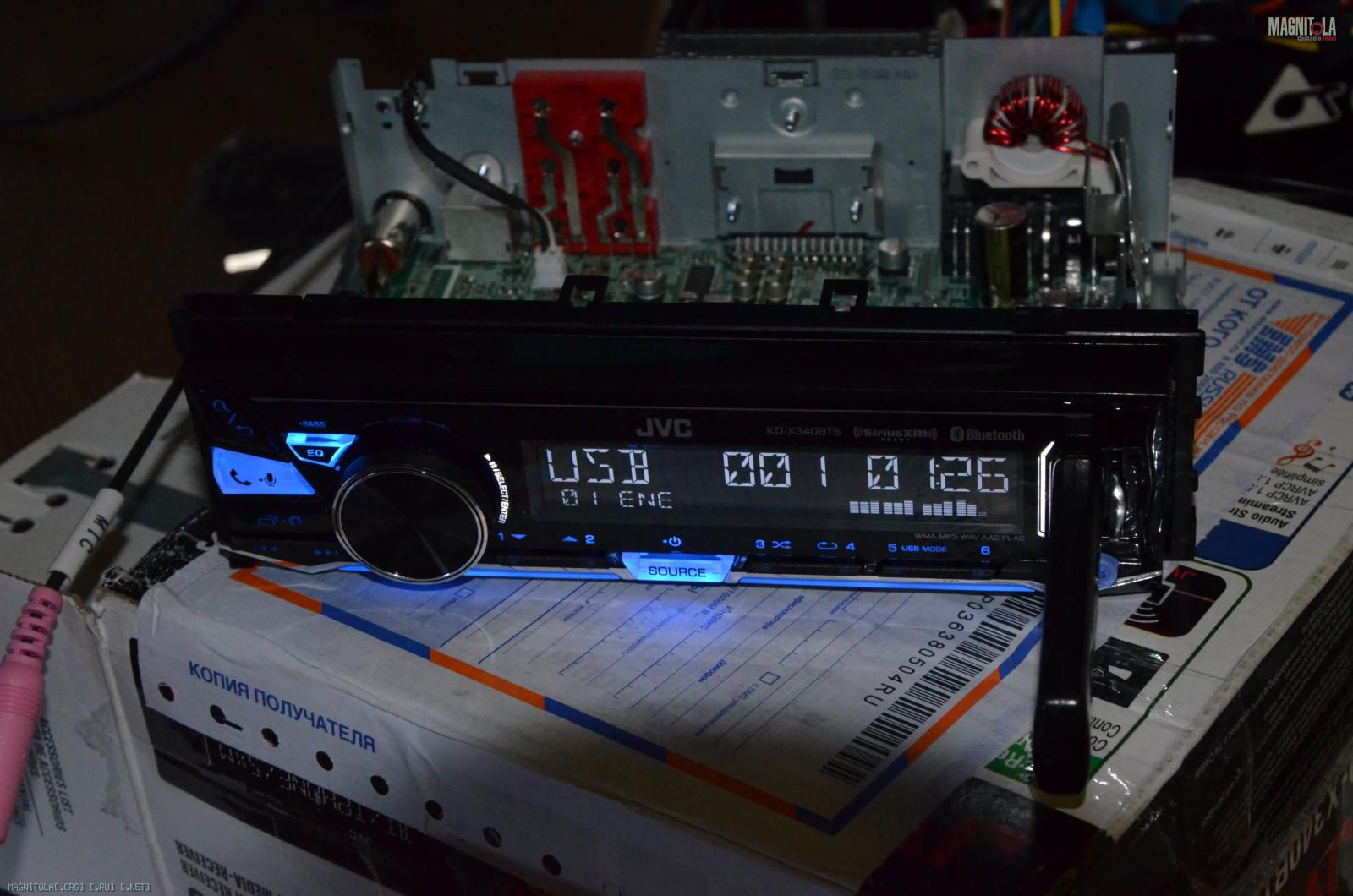

Сымаем крышку.Вложение 1150640

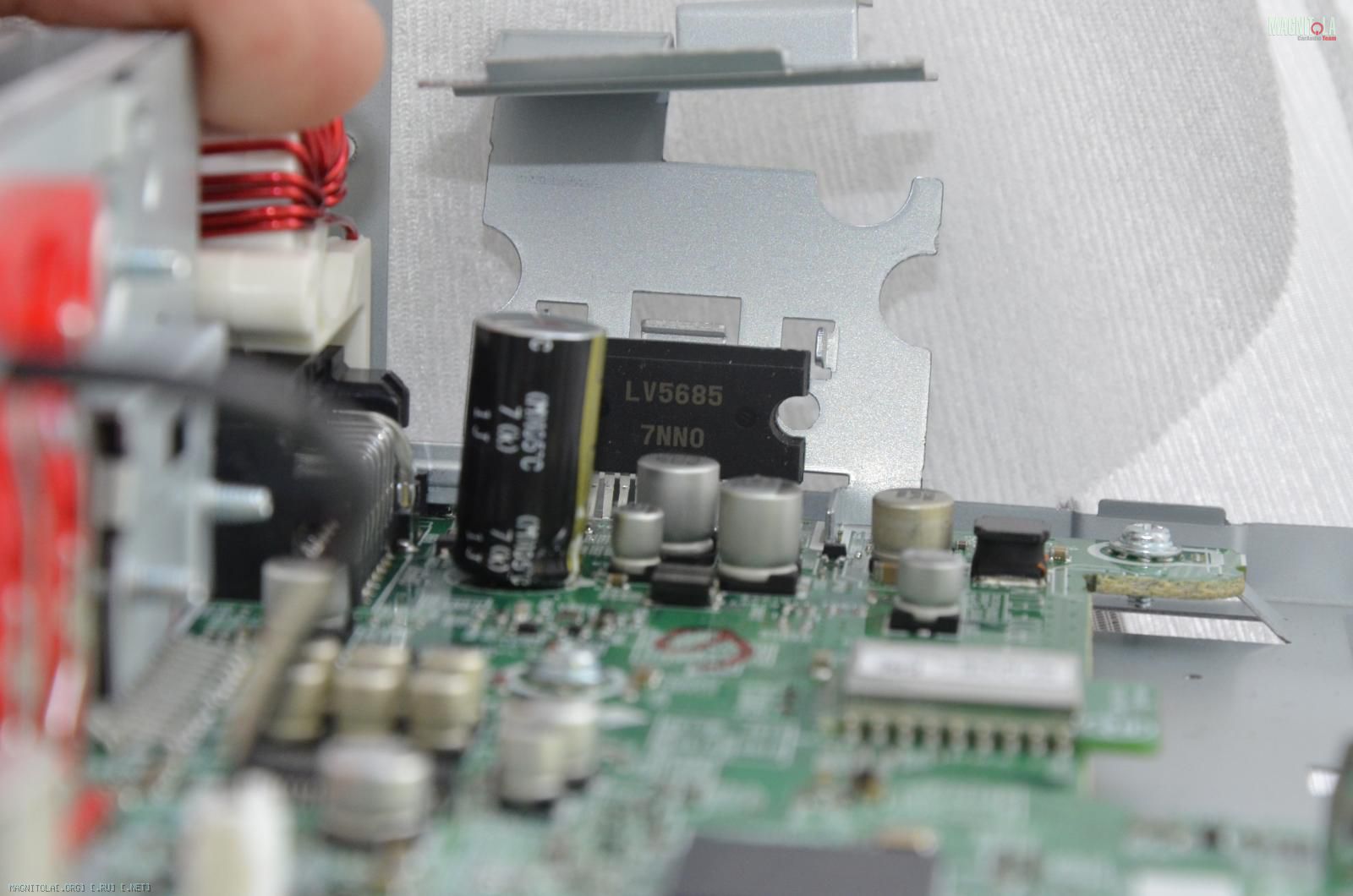

Практически пустота.Смотрим что имеем.Стабилизатор напряжения(все в одном) lv5685. Вложение 1150648
Идем дальше.Сердце(так сказать,цап,дсп)),тоже все в одном sta1080Вложение 1150650

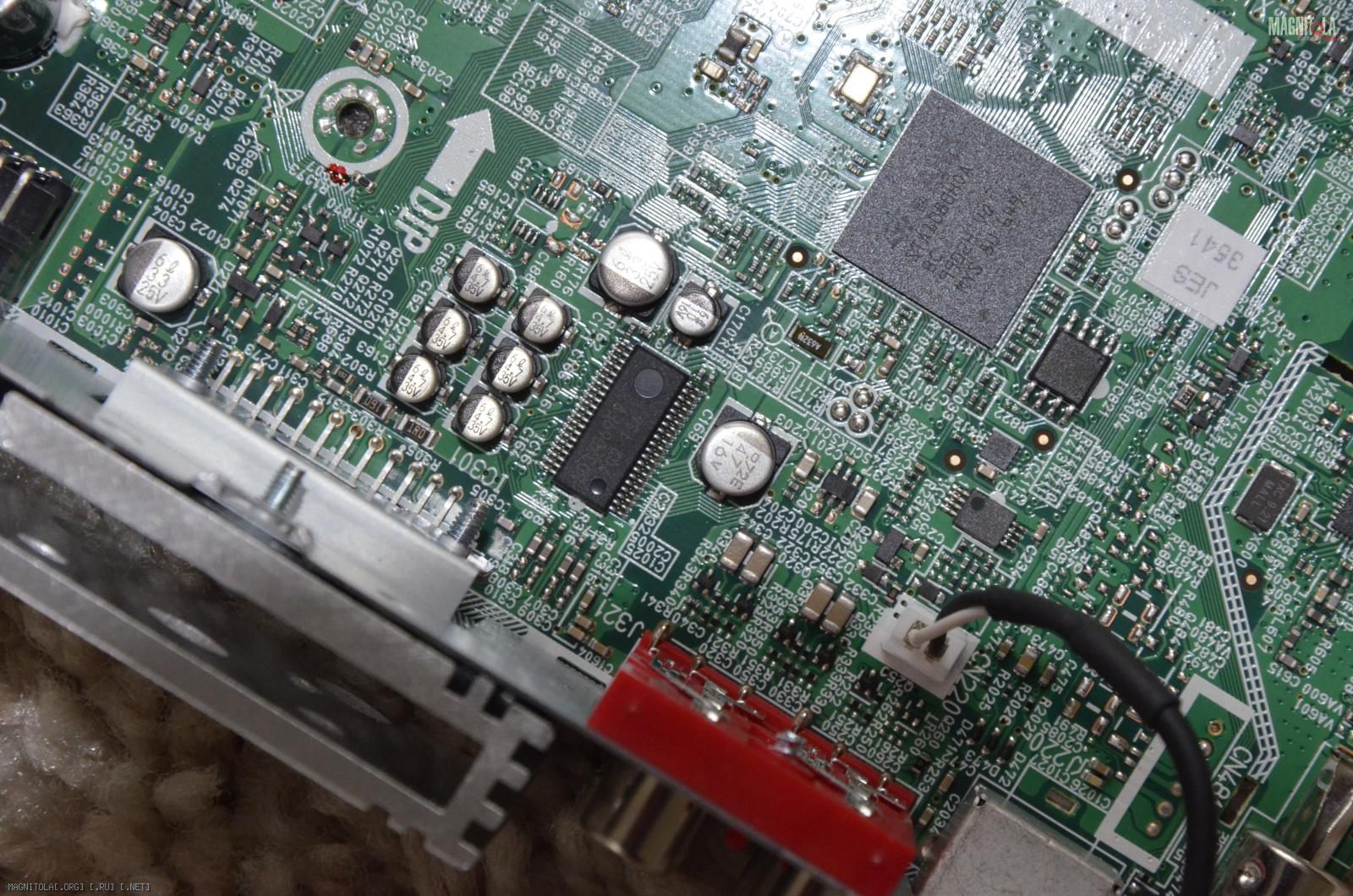

Опа....Где то мы это видели.Ага,в пионере580.Ладно. Дальше.Ацп в виде микрухи BD37069Вложение 1150654.Опять знакомый "друг"-в альпе 92 стоит..:yes4:
Микрухи БТ и т.д упоминать не буду.Они на не интересны!!!
Дальше.Между цап и ацп стоят 6 разделительных кондеров(похоже фирмы лелон,но не суть важна).А вот после ацп(перед линейными выходами) стоит "керамика" на 4.7мкф(на фото видно).Но самое обидное,что керамические конденсаторы для фронта и тыла стоят сверху платы,а вот для саба,они(маркетологи) притулили на нижнюю сторону платы.Где зазор в 4мм максимумВложение 1150656
Продолжение следует!!!
Re: Колупаемся в JVC kd-x340bts
Re: Колупаемся в JVC kd-x340bts
Едем дальше!:don-t_mention:
Как Вы уже заметили,между цап и ацп стоит 6 электролитов(разделительных,смотрите фото 4))А на выходе ,после ацп(перед RCA)-5шт(фото5).Получается,что BD37069 "микширует" два входа в один сабовый выход.И получается,что саб у живика-моно!!!.Т.е,левый канал саба распаян,а правый,начиная с разделительного конденсатора(электролита),"голый"апстену
Теперь немного о звучании.
Файлы были "накиданы" на флешку 8гб в виде флак!:facepalm:.не приятный момент.Композиции елло(альбом той) в высоком битрейте,воспроизводит с заиканием.После обновления прошивки,ситуация не изменилась.Флешку "читает" секунд 10.После выдергивания флешки,запоминает конец композиции и начинает воспроизведение с этого места.
Дальше.Звук.
При прослушивании бросается в(хотел написать в глаза:laugh2:) уши не плохая проработка деталей "середины" и "вч".Даже я бы сказал так-"середина немного "подчеркнута"(как бы чуть "выпирает" в перед").Вч немного "приглушены".Но абсолютно нет "намека на крикливость".Наоборот,вч как бы немного смягченные.Но,т.к есть небольшое "преобладание" сч над остальным звучанием,то есть небольшое ощущение "резковатости звука". А вот с нч составляющей-для меня совсем бяда!:heat:
.Ощущение,что мидбас начинает "спад" примерно со 150гц.Нет панча,нет "жира" в миде.Но что еще заметил для себя,звук хоть и детальный(в меру),но достаточно "холодный".Ну как бы сказать,роковопопсовый:yes4:.Точно не похож на подачу 80 пионера и 701 альпа.
Про "мусор" в питании писать не буду,т.к с ним будем бороться немного позже:to_take_umbrage:.Но сразу хочу предупредить,ждать чего то сверхестественного от гу этого класса(к коим относится и пионер 580 и альп 92) не стоит.А имея в виду цену доллара в Росии,и в пересчете на цену гу,то можно и этим "плюшкам радоваться".
п.с Сугубо мое мнение,что в кар аудио,лучше(в плане качества звука за вменяемые "кровные") ничего не будет.А в плане "доработки,"мозахизма","рукоблудства","руко###ства"-и вовсе нечего будет "фантазировать"
Теперь мысли о "вмешательстве в тело" это ГУ.
Начнем с питания.
Т.е,что бы собака выросла здоровой и красивой,да еще и лаяла,нужно ее хорошо кормить!:heat:
Продолжение,чуть позже.
Вложений: 3
Re: Колупаемся в JVC kd-x340bts
Расчищаем плацдарм "для вмешательства"Вложение 1150964

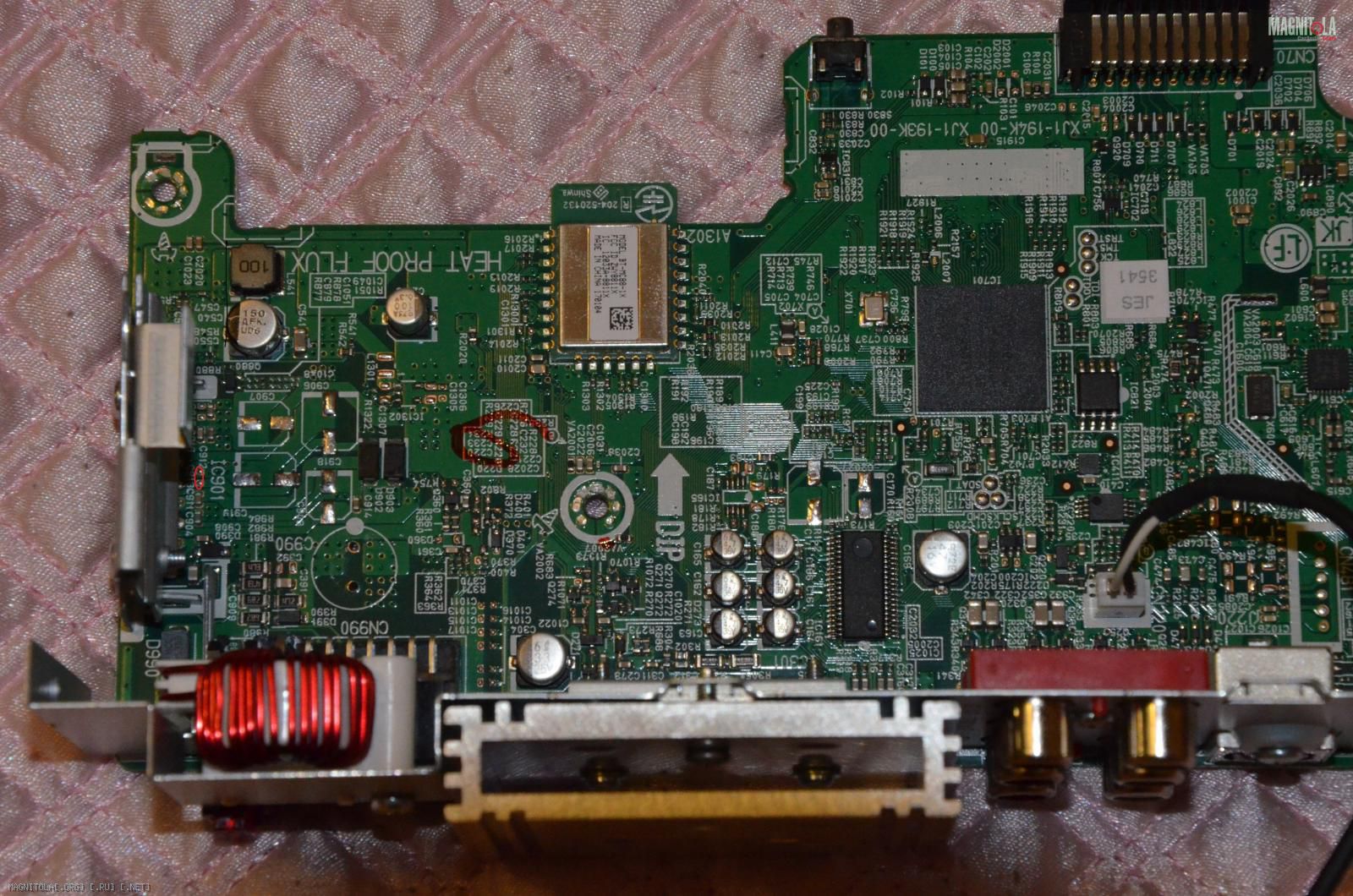

Маркетологи забыли распаять шунтирующий входной керамический кондер в питании.Вложение 1150966

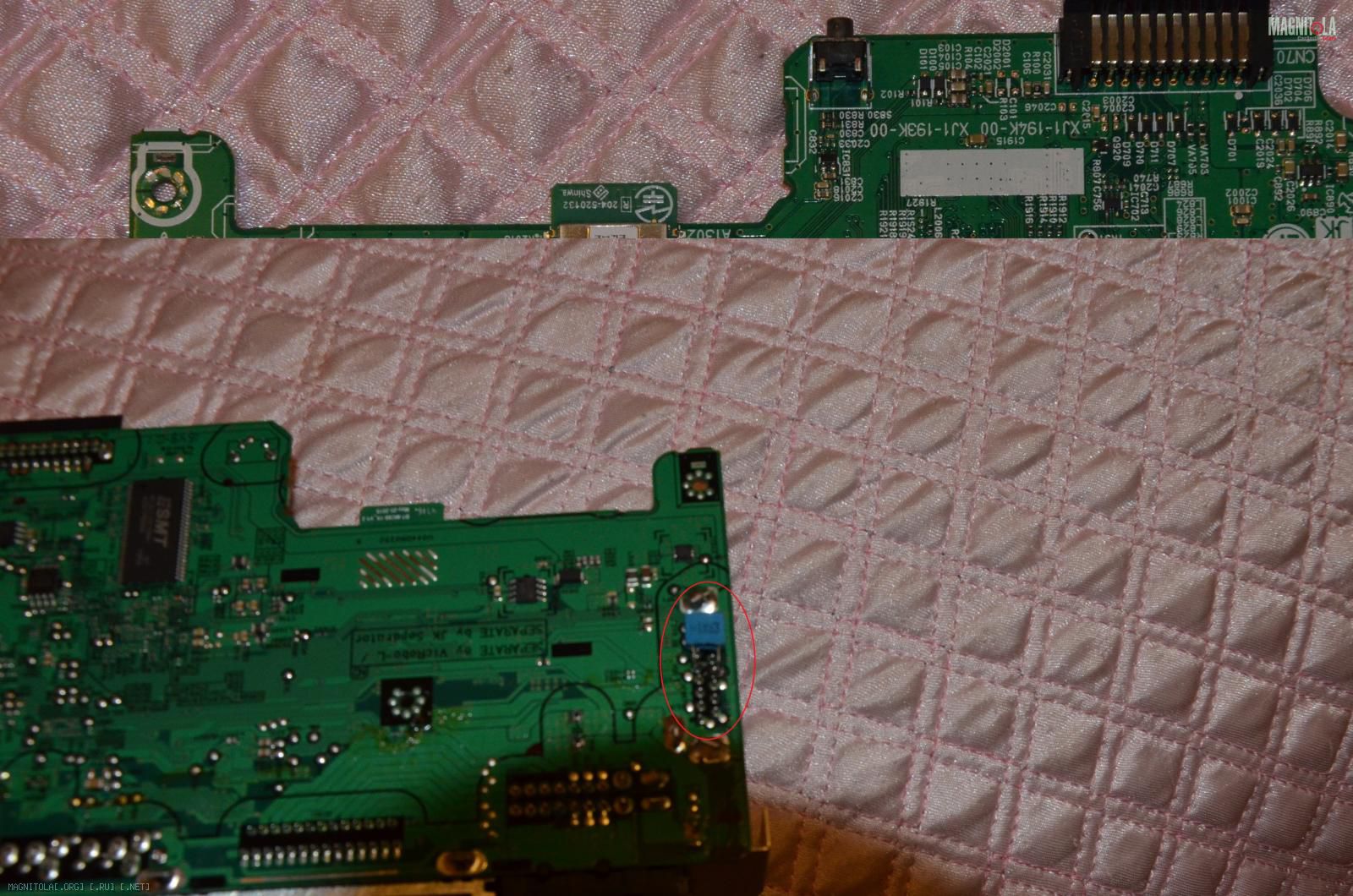

Исправили.Вложение 1150972
Есть еще один неприятный момент.В стабилизатор lv5685 подается два напряжения.Одно питает цифровую часть,второе аудио и остальную хрень.По даташиту на эту микруху видим,что бы минимизировать влияние одного питания на другое,стоит диод и шунтирующие электролиты и керамика.Так вот,в цифровом питании(по входу) стоит 2 электролита по 220мкф,а в аудио питании забыли(или не захотели) поставить электролит.Пока думаю,как лучше поступить с электролитом(куда его примастырить) и может быть поставлю между питаниями "бусину" или дроссель,если позволит место.
Вложений: 2
Re: Колупаемся в JVC kd-x340bts

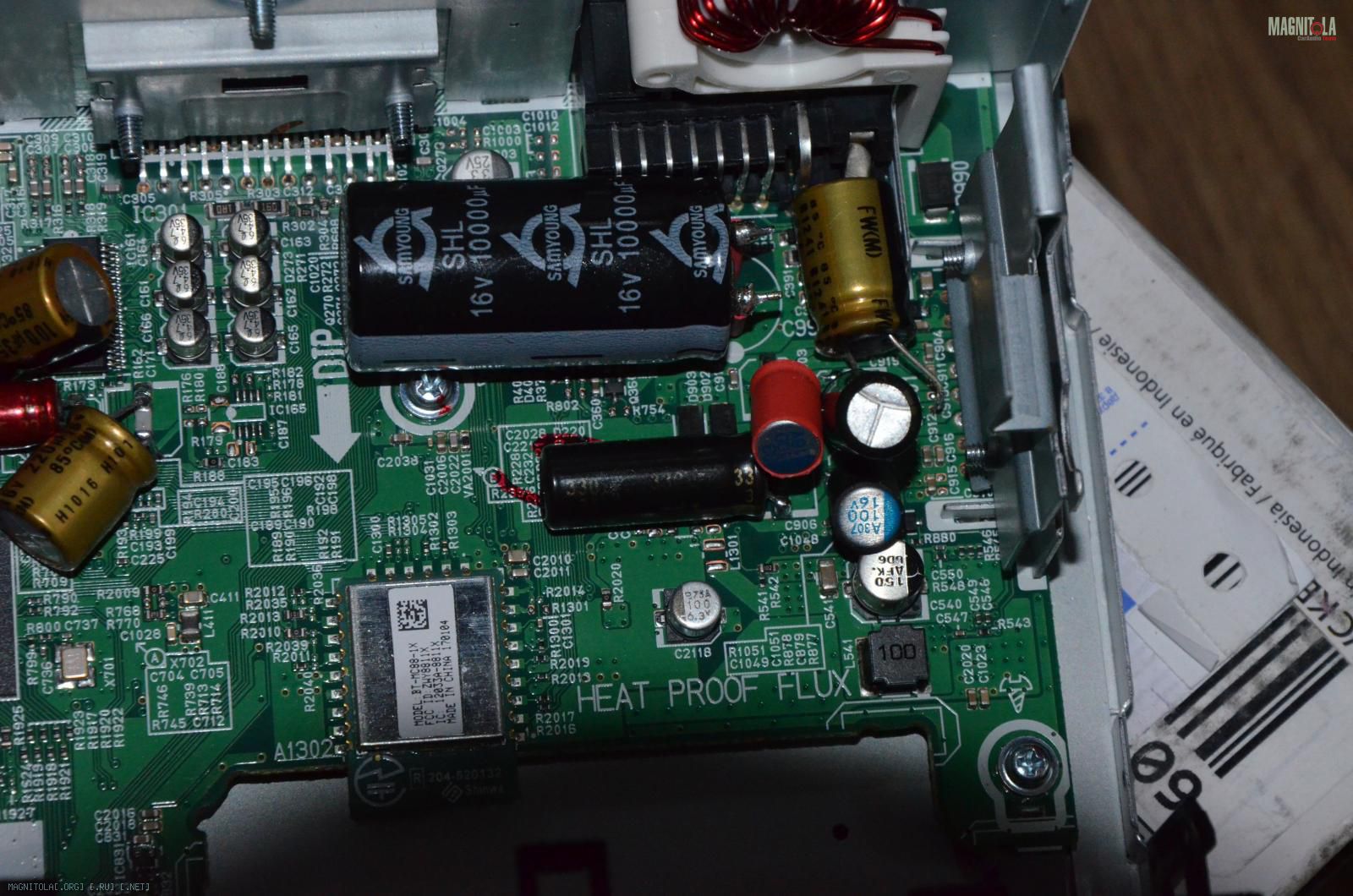

И так,заменили стоковые входные по питанию конденсаторы стаба lv5685,выходные конденсаторы и добавили(зачистив дорожку) еще одинВложение 1151320
Для "понятия" зачем.Стоковые конденсаторы имеют еср 1.1ом.Поставили 0.15ом и т.д.
В обвязке АЦП заменили электролиты,немного увеличив номинал.Вложение 1151322.
Теперь осталось заменить разделительные.А вот на что,нужно думать и слушать.
Даже без замены разделительных,почти пропали вопросы к нехватке басса.Звук более сбалансировался.Теперь сч не преобладают как раньше.Сцена отодвинулась.
В питании пульсации стали 2мв.Но если честно,то стабилизатор lv5685 "дерьмо" редкостное.При "работе" на частоте 400кгц,подавление пульсаций по питанию всего 50дцбапстену.Кренка от хорошего производителя до 80 дцб "давит".Но,ни чего не поделаешь-маркетинг,"мать..его!"
Вложений: 2
Re: Колупаемся в JVC kd-x340bts

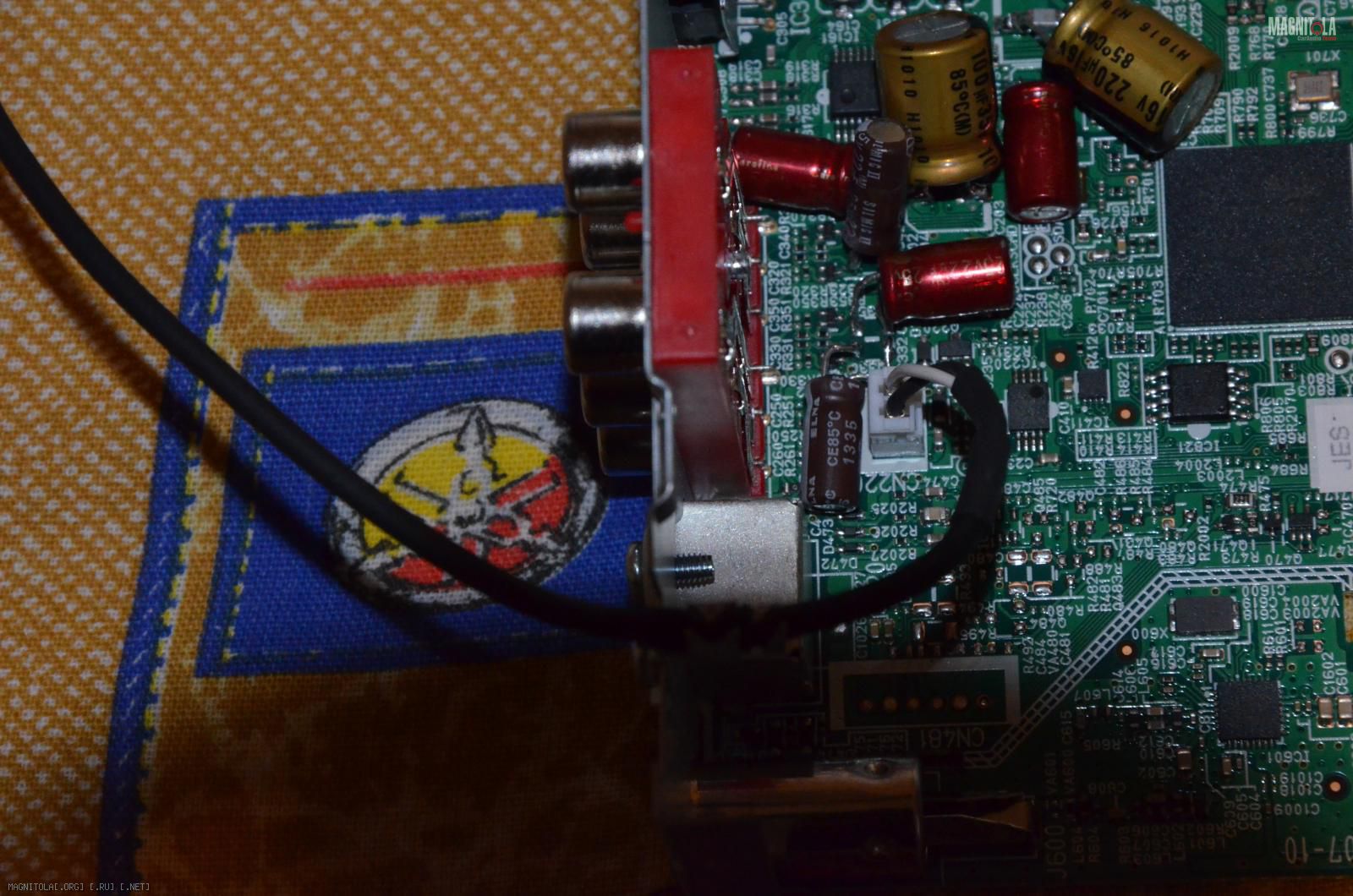

После некоторой отслушки электролитов(при замене керамики) на выходе,для себя принял окончательный вариант.
Саб-ничикон фв(22/16v).
Фронт-elna silmic2(22/25v)
Тыл-elna cerafine(красные на фото,22/25v).
С нехваткой басса(как писал выше),"вопрос закрыт":good3:.
п.с Можно было бы и закрыть крышку-изменения слышны.Еще "потренирую" разделительные между цап и евол.Если будут изменения-там тоже,что нибудь измениться:beee:

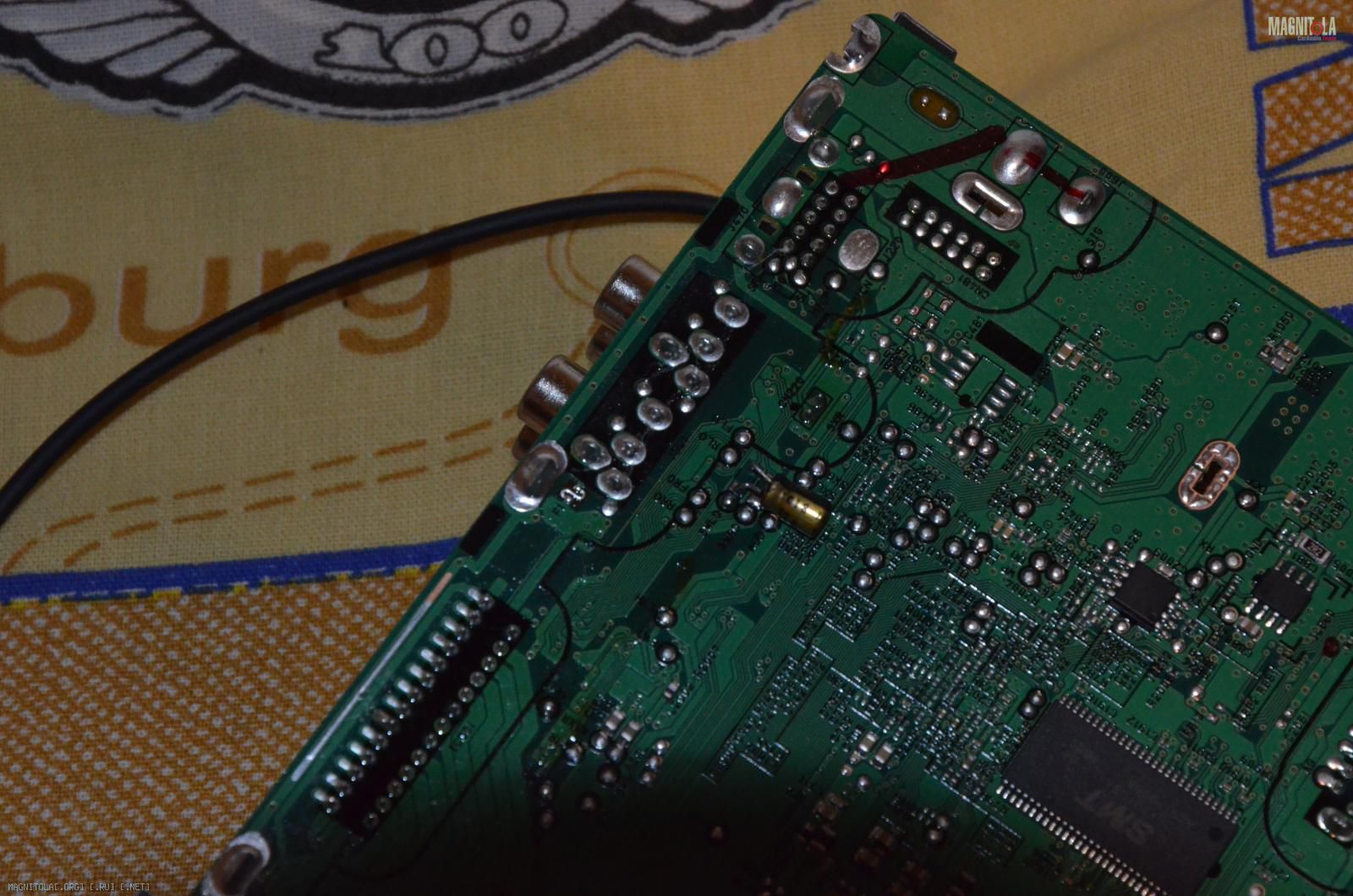

Вложение 1152784
Вложение 1152786
Вложений: 2
Re: Колупаемся в JVC kd-x340bts

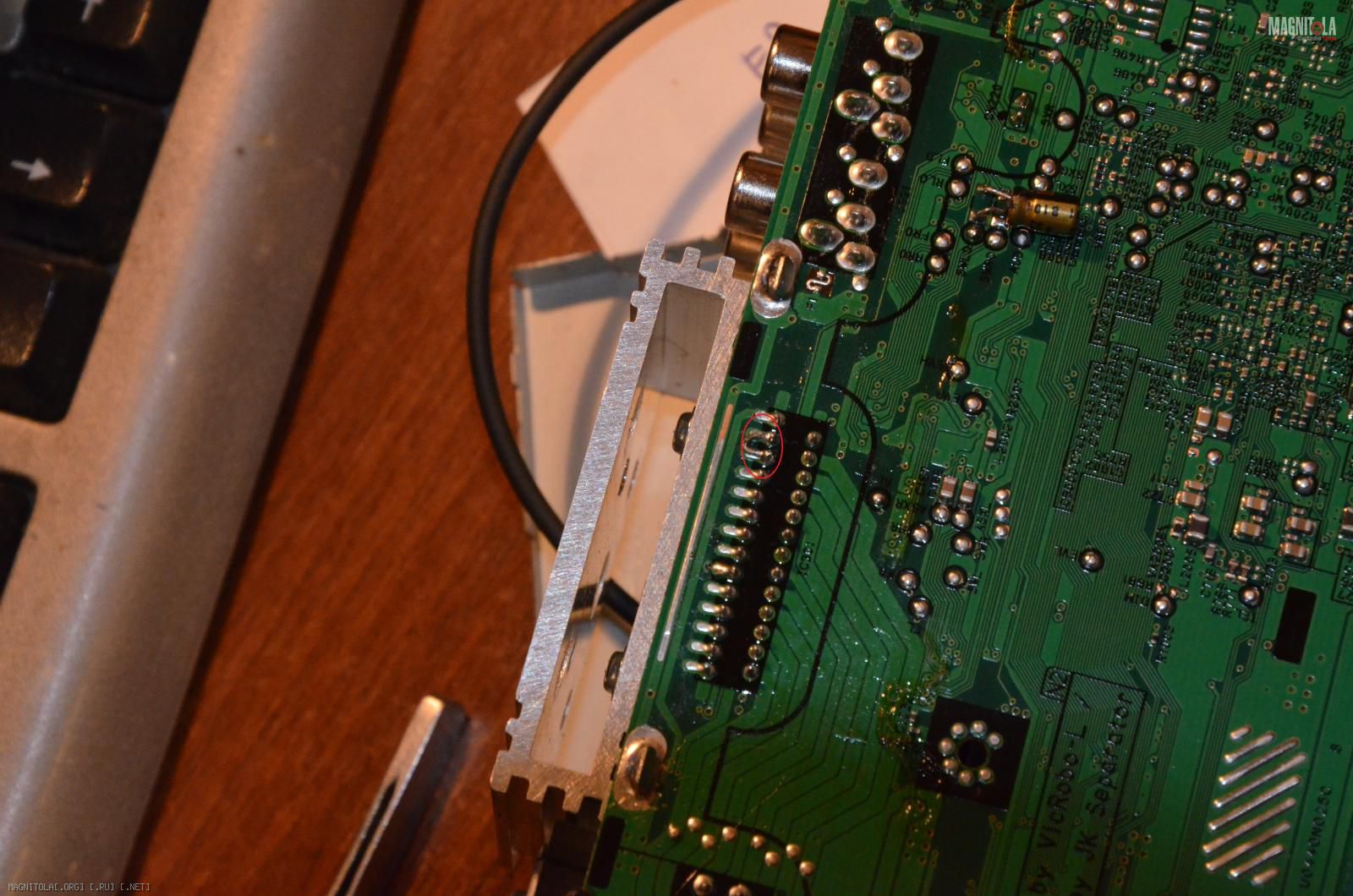

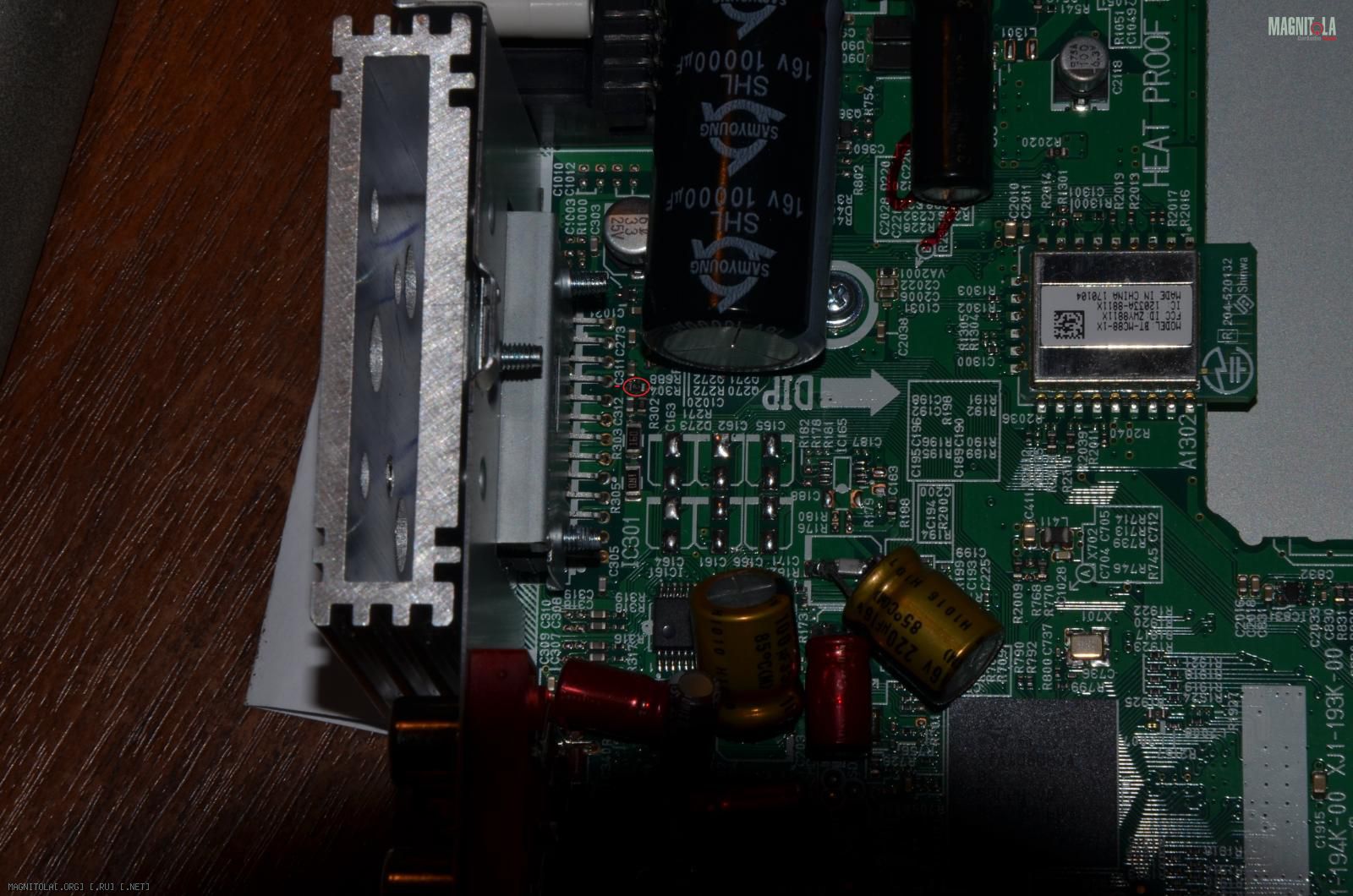

Как уже писал выше,выходная микруха(jcv8034) сильно греется.Т.к она на данный момент использоваться не будет,то "обесточил" ее.С 5 ноги(стенбай) выпаял резистор на 47ком.С обратной стороны 5 ногу "посадил" на 3 ногу(земля).\
Вложение 1153944
Вложение 1153946
Вложений: 1
Re: Колупаемся в JVC kd-x340bts

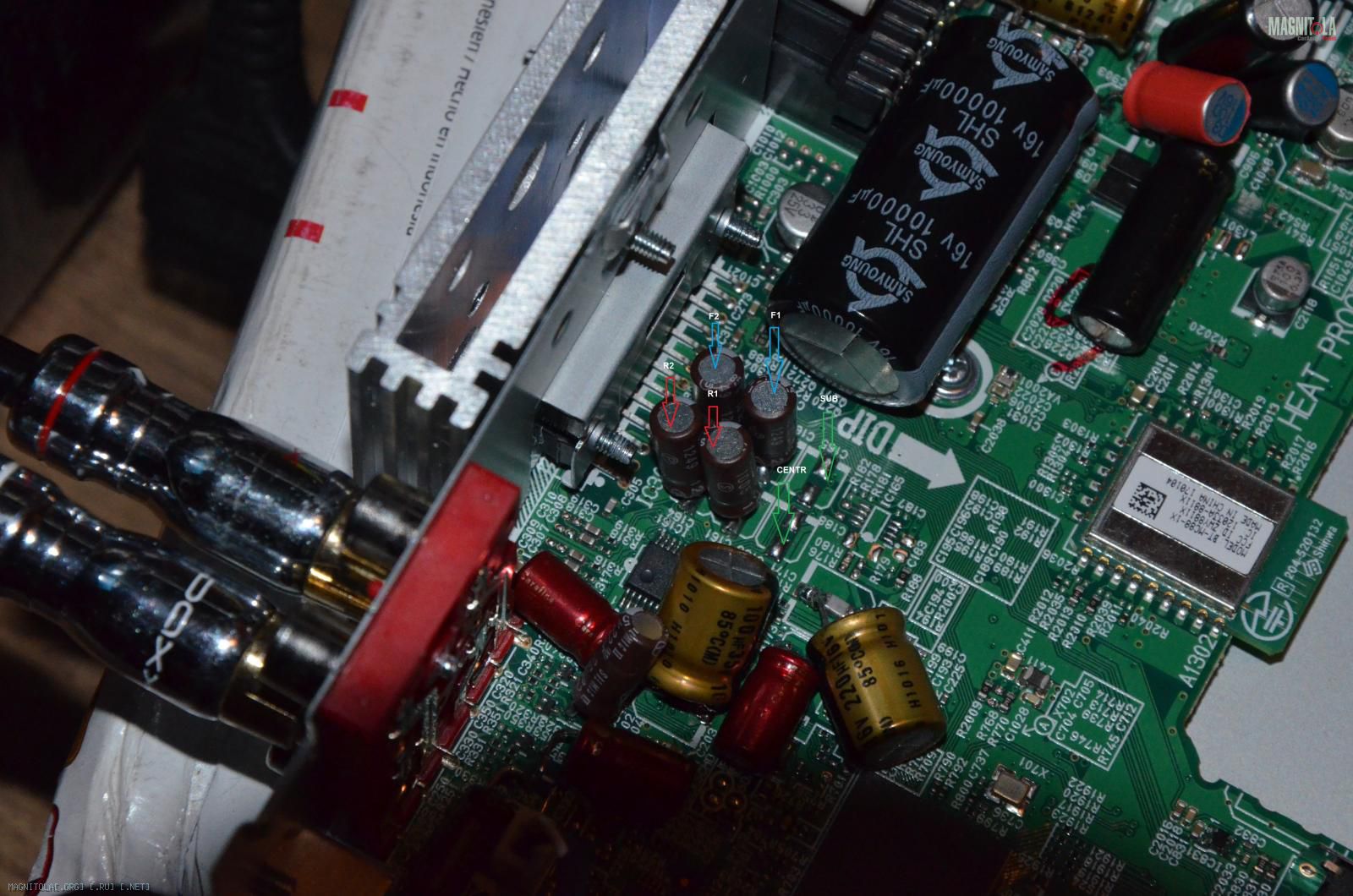

Заменил разделительные между цап и евол.F-это фронт,R-это тыл,sub-сабвуфер,centr-это типа второй канал сабвуферазызызы
Если кому не понятно по сабу,скажу.С цап выходит стерео сигнал для сабвуфера.В микрухе евол два канала "микшируются" и "выходит один канал "на линейники".Задействованы два канала RCA(они запаралелены).Т.е,по "логике вещей",выход саба у живика стереофоничный:whistle3:.
п.с Для фронта и тыла поставил elna silmic2(22/25v).
п.с.с Для саба-чуть попозже напишу,что установилж)
Вложение 1154038
Вложений: 1
Re: Колупаемся в JVC kd-x340bts

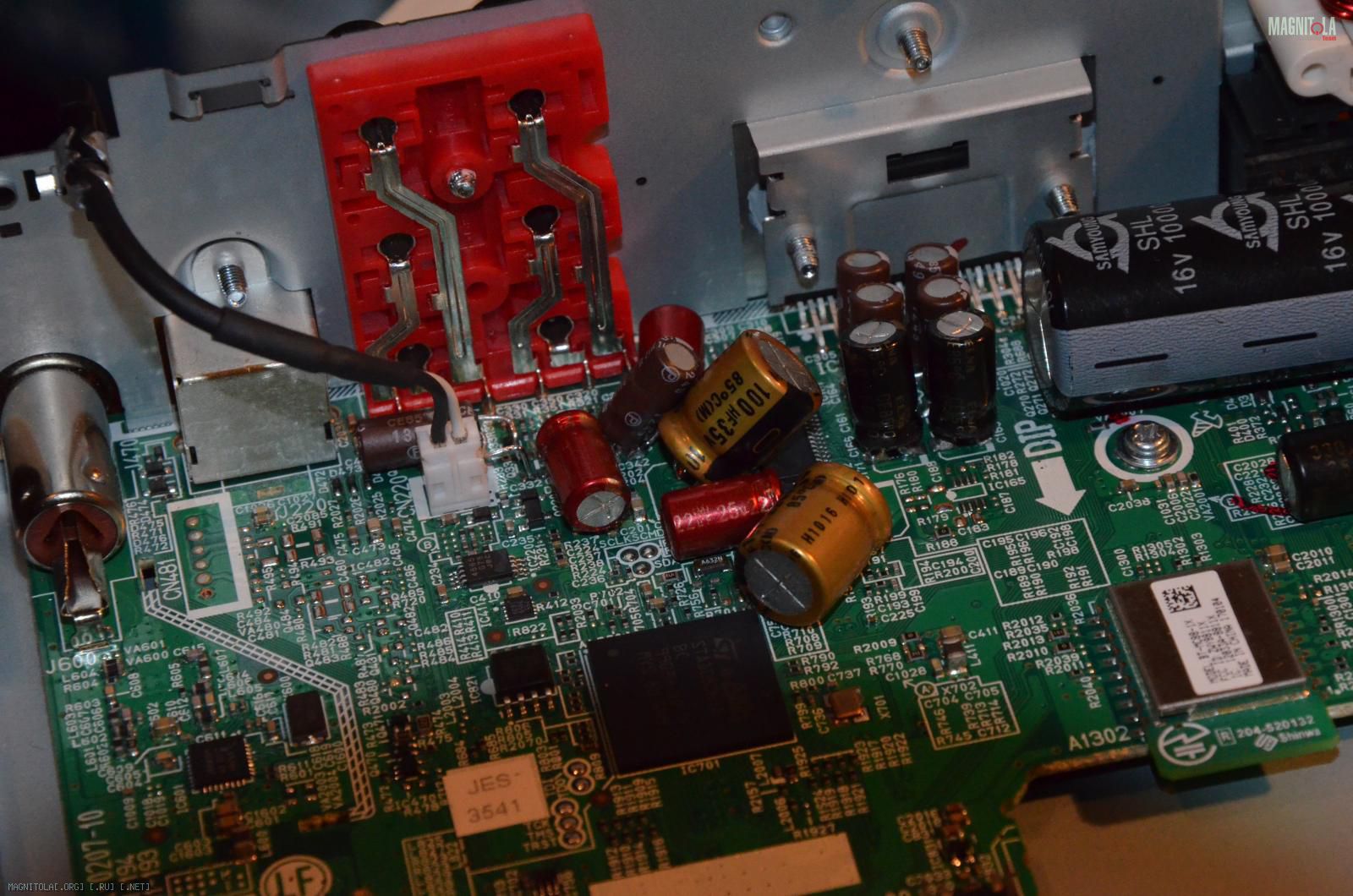

Вообщем,на саб поставил разделительные(после цап) elna cerafine.Вложение 1154704
Все конденсаторы проклеены к плате клеем.
В принципе,и все!
GAME OVER!:magnitola_team_new::congrat::magnitola_team_ny:
