Учитывая, что это бизнес других людей, вряд ли они поделятся макетом в электронном виде...
Тогда придется ждать релиза и снимать размеры, делиться... ;)
Как писал выше под унификацию двух решений (PCM1795/PCM1794 и АК4490/АК4493) хотели тупо переразвести фул, но параллельно возник вопрос про изменение архитектуры решения одного чемпионского авто, поэтому решили ускориться :)

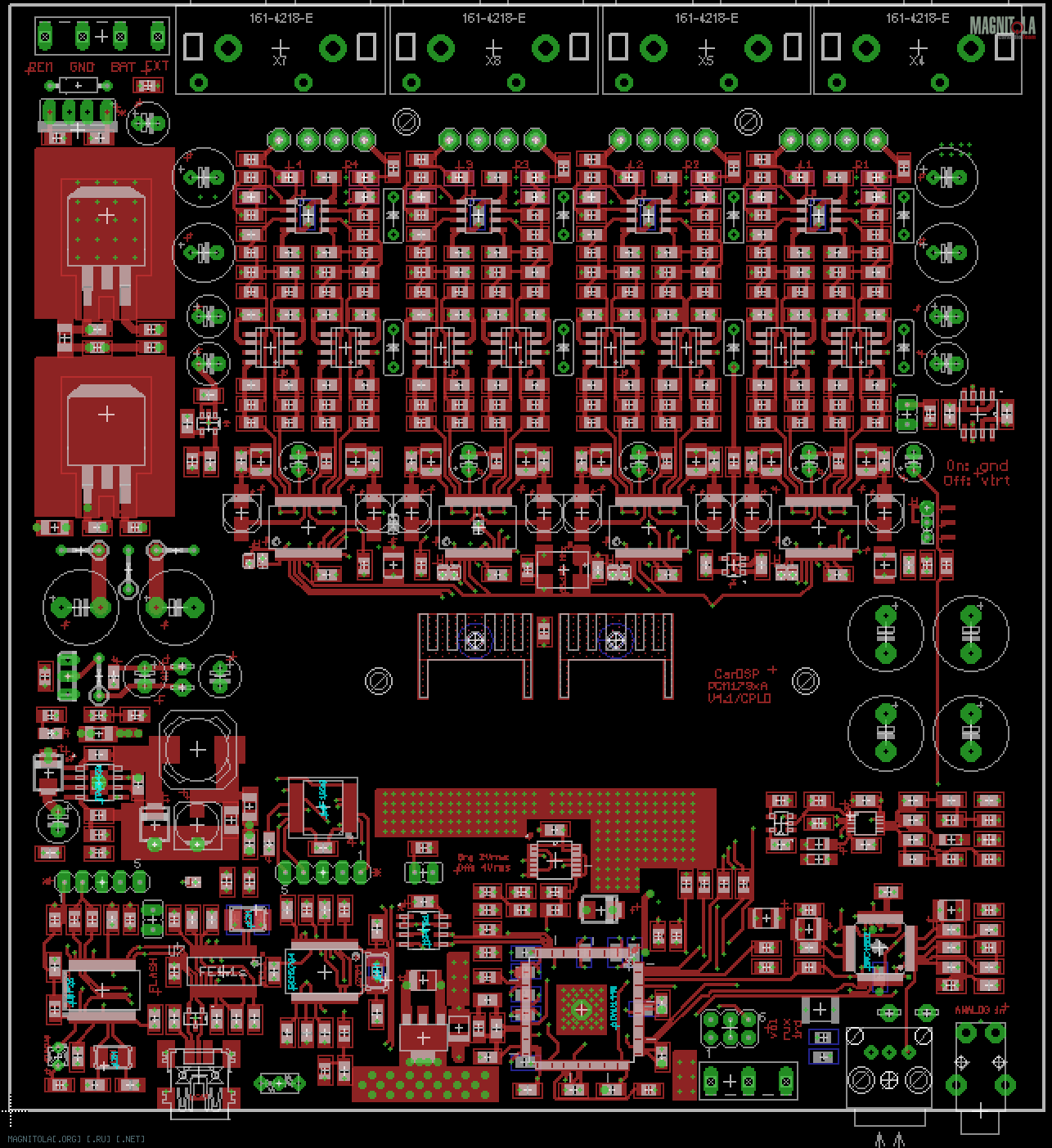

Вот тизер данного процессора (наверно для отличия будет называться лимитед эдишн)
Вложение 1220990
Благо были праздники, то работа близка к завершению :)
Вложение 1222424
Что здесь:
1. Есть возможность подключать до двух портов I2S (при отказе от аналогового входа) или 1 порт I2S, стандартные для CarDSP входы SPDIF без отказа от аналогового входа. Два порта I2S как раз нужны для организации на базе двух плат данного процессора ММ конфигурации со входом HDMI
2. Полостью новый блок питания для аналога. Надоело слушать разговоры про наводки, решили прямо на плате поставить фильтры по питанию (батарея емкостей на входе + индуктивность), так же сильно увеличили количество емкостей в питании аналога.
3. Добавлен вход USB
первый экземпляр Velvet
Вложение 1223366
Кулер обязателен? На какие чипы есть смысл радиатор наклеить?
кулер желательно,
радиаторы клеить смысла нет - через пластиковый корпус чипа охлаждение не происходит
в этой версии от самого горячего элемента - DSP под брюхом во внутренних слоях провели полигоны земли, дабы чип грел всю плату (как собственно это и рекомендует делать производитель чипа), а уж плату надо обдувать ветродуем...
