Прошу советов по твику Helix DB Four
Зачесались руки попробовать твикнуть. Больше для интереса, чем из-за необходимости )) Понимания чего куда пихать особо большого нет, поэтому прошу подсказать может чего добавить/убрать из списка.

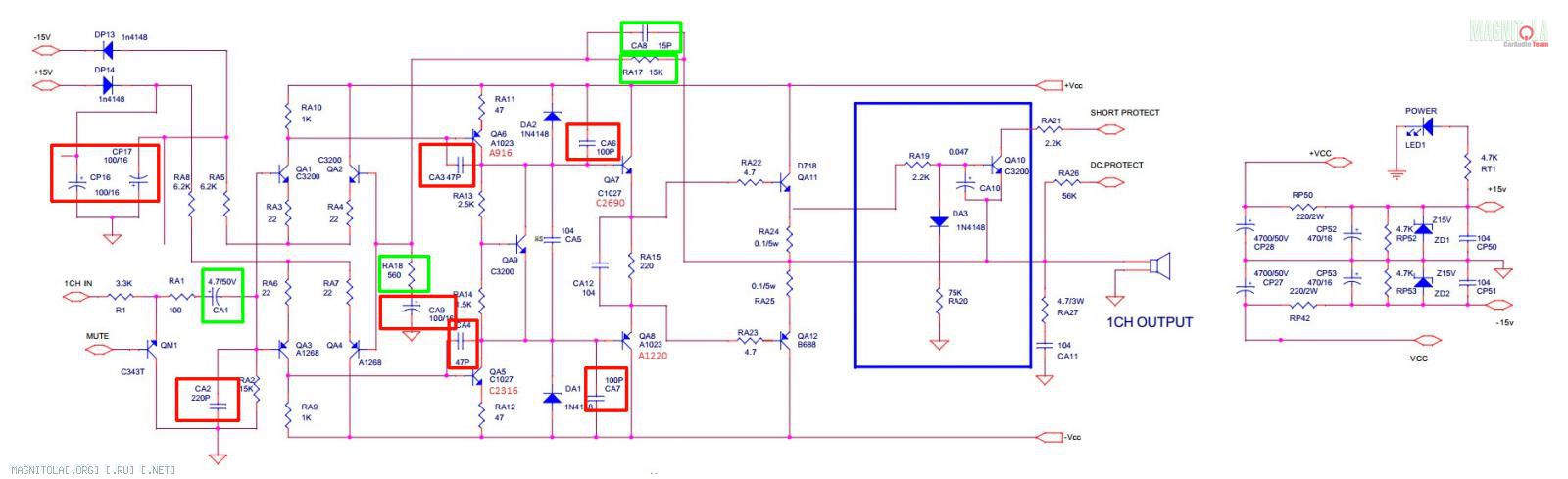

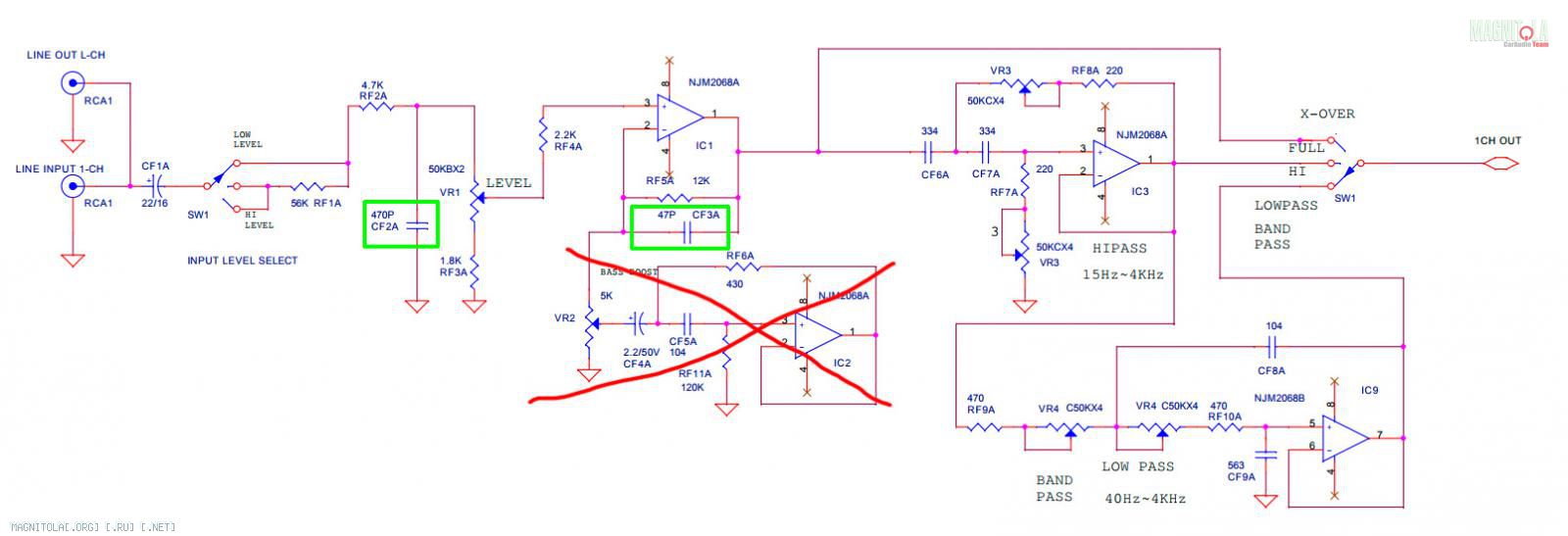

Прикрепляю схемку части УМ (красным шрифтом подписаны верные транзюки), предусилителя и отдельно полноценную схему Dark Blue 4, который немного отличается, но в целом все такое же.
Комплектующие подбирал чтобы были доступны в проверенных местах типа Mouser.
1. Замена CA1 на ELNA Silmic II 10 мкФ / 16В. За полипропилены не стоит переплачивать?
2. Замена CA8 на пленку Audiocore Silver Mica 22p (15 нету) / Cornell Dubilier CDA15CD150JO3 (15p). Видел, что этот кондер вообще вырезают. Прошу подсказать зачем, почему и надо ли )
3. Замена полевиков питания 50n06 на IRF3205.
4. Замена ОУ на LME49860.
5. Удаление басс-буста. Кроссоверы тоже не будут использоваться.
6. Кондеры на питание что-нибудь из Nichicon KG 2x6800мкФ (63В, ESR не указан) / KS 2x10000мкФ (63В, ESR не указан) / Chemi-Con ESMH630VSN103MR50T 2x10000 (63В, ESR=25мОм).
7. Выходные транзисторы Toshiba 2SA1943-O + 2SC5200-O.
Хотел заменить вообще все транзисторы. В том числе потому, что одно время как-то пропадали каналы, причем добавляешь громкости - начинают работать. Грешил на транзюки. Но после последней полноценной пропайки вроде ничего такого нет...
Дифф. каскад на Toshiba 2SA1145 + 2SC2705, предвыход Toshiba 2SA1358 + 2SC3421, выход Sanken 2SA1303 + 2SC3284, но все они не производятся. 2SA1145 даже остатков нету, только алиэкспресс с подделками.
Есть ли вообще смысл их менять? Или поставить на выход 2SA1943 + 2SC5200 и больше ничего особо смысла нет трогать?
8. Конденсаторы по входу 12В питания. 2x10000мкФ LKS1E103MESA (25В, ESR не указан) / 2x22000мкФ Chemi-Con ESMH250VSN223MQ50T (25В, ESR=18мОм).
Стоит ли менять:
9. керамику CA3, CA4, CA6, CA7 на что-то другое?
10. номиналы резисторов ООС? Коэффициент 27 (15К/0.56К).

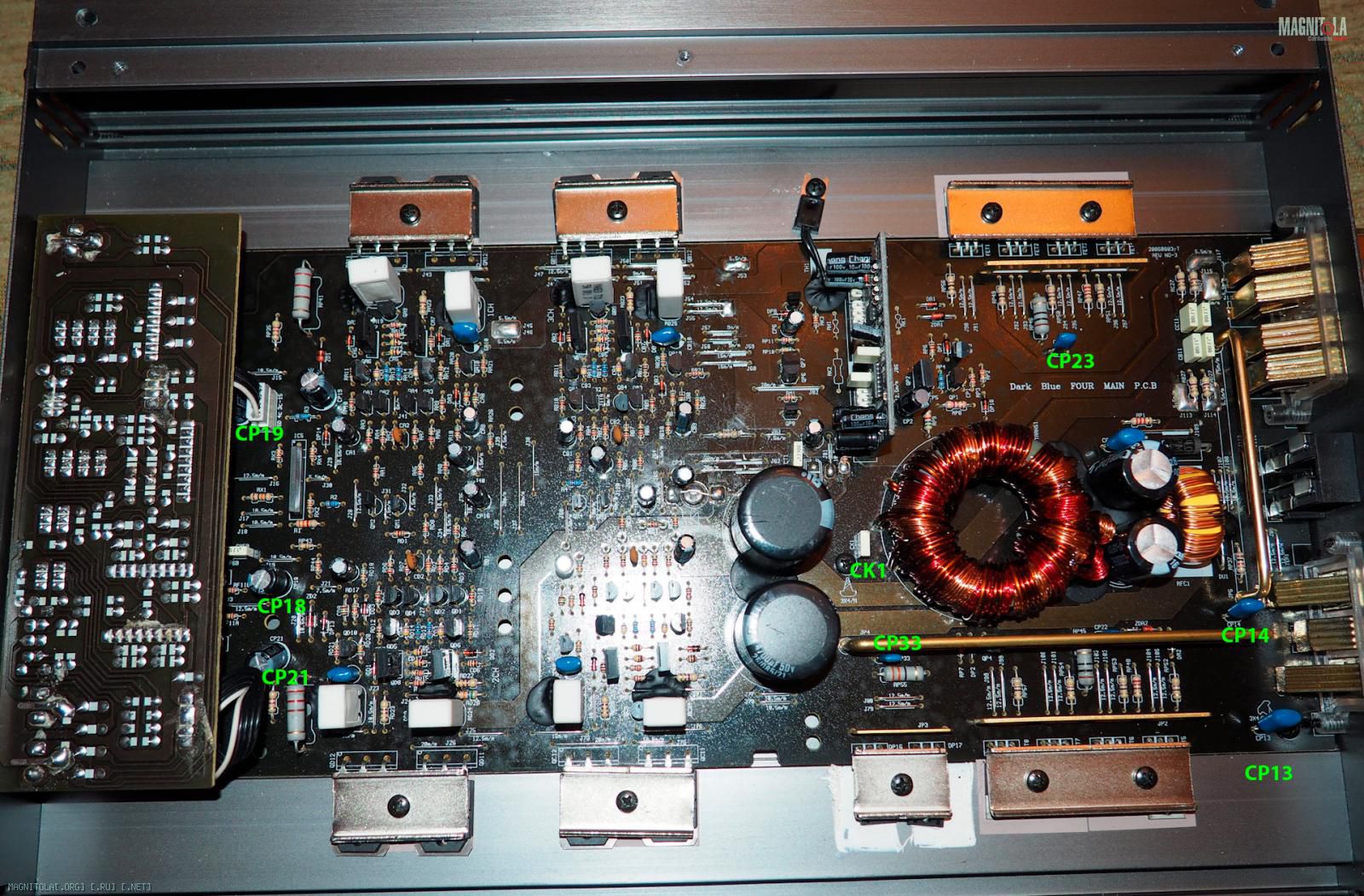

11. в цепи Цобеля пленку СA11, пленку помехоподавителя CP23, и не-знаю-как-правильно-называющуюся керамику CK1 (около трансформатора), пленку CP22, CP13, CP14, CP33 в питании (справа на фотке), керамику CA2?
12. керамику СF2A на пленку? Между линейным входом и землей стоит
13. электролиты CP18, CP20, CP19, CP21 (на схеме нету, только на фото)?
14. электролиты в питании дифкаскада CP16, CP17?
15. исключать CF3A? Если верно понимаю, то с отключенным басс-бустом он не нужен.
Вложение 1234816Вложение 1234818Вложение 1234820
Re: Прошу советов по твику Helix DB Four
Цитата:
Сообщение от
C00LM4N
Понимания чего куда пихать особо большого нет
На этом твик можешь и закончить. Иначе, ничего лучшего, чем есть на данный момент, не получится. Будет только хуже, если не сгорит ...
Re: Прошу советов по твику Helix DB Four
Цитата:
Сообщение от
Dinamik_ Иначе, ничего лучшего, чем есть на данный момент, не получится
"Хорошо не жили - нечего начинать"
Re: Прошу советов по твику Helix DB Four
Re: Прошу советов по твику Helix DB Four
Цитата:
Сообщение от
Shadow6630
В том числе и оттуда часть пунктов позаимствовал.
