Обычно разделить магнитолу на два модуля – переднюю панель и непосредственно сам блок с основной платой не вызывает особых затруднений. Длина кабелей, соединяющих модуль передней панели (МПП) и главный блок (ГБ), не превышает 70 см. Достаточно установить необходимые разъёмы в оба модуля и изготовить кабель необходимой длины.
Всё изменилось, когда клиенту потребовалось разделить магнитолу Pioneer MVH-X580BT, и установить ГБ в задней части микроавтобуса. Длина соединительного кабеля достигала длины порядка 6 метров. Было подозрение, что на таком расстоянии система функционировать правильно не будет. После ряда экспериментов и изучению этого вопросы в интернете, с желанием обойтись несложными методами, это подозрение превратилось в уверенность, что без дополнительной электроники не обойтись.
Суть проблемы заключается в том, сигналы обмена между основным процессором магнитолы и процессором передней панели искажаются при прохождении по длинной линии. Для исправления этих искажений необходимо использовать приёмо-передающие буферные каскады. Проектированием которых я собственно и занялся.
Кроме всего прочего на передней панели находится разъём USB, необходимый для подключения различных устройств, в том числе и телефонов- смартфонов. И если, к примеру, «флешка» потребляет не большой ток, то телефон при подключении к USB начинает подзаряжаться. И в этом случае ток потребления по шине питания USB может достигать величины более 2А. Дабы не использовать толстые провода для подключения питания USB от ГБ, на МПП установлен отдельный источник питания для USB.
В результате получилась конструкция со следующими характеристиками:

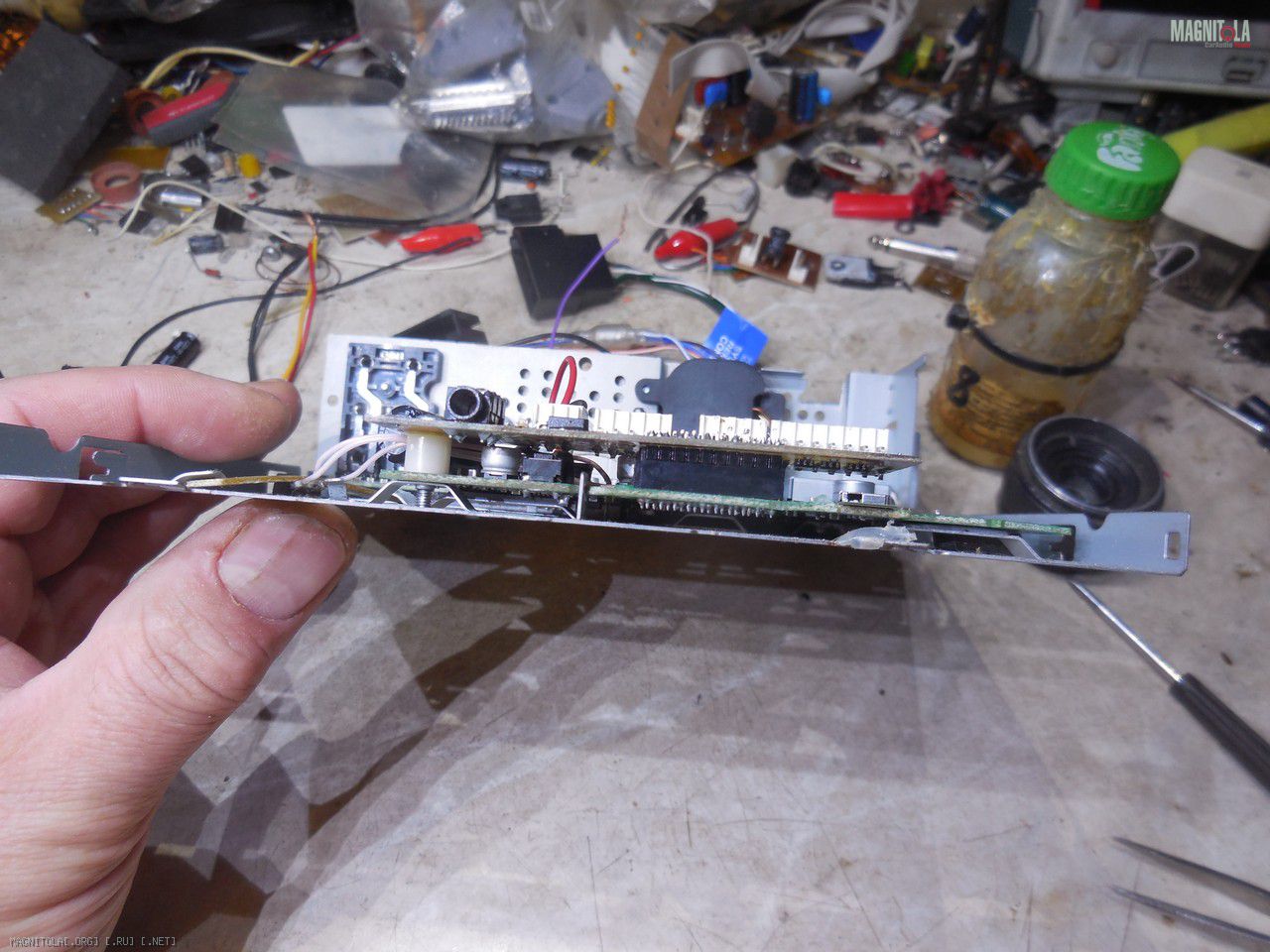

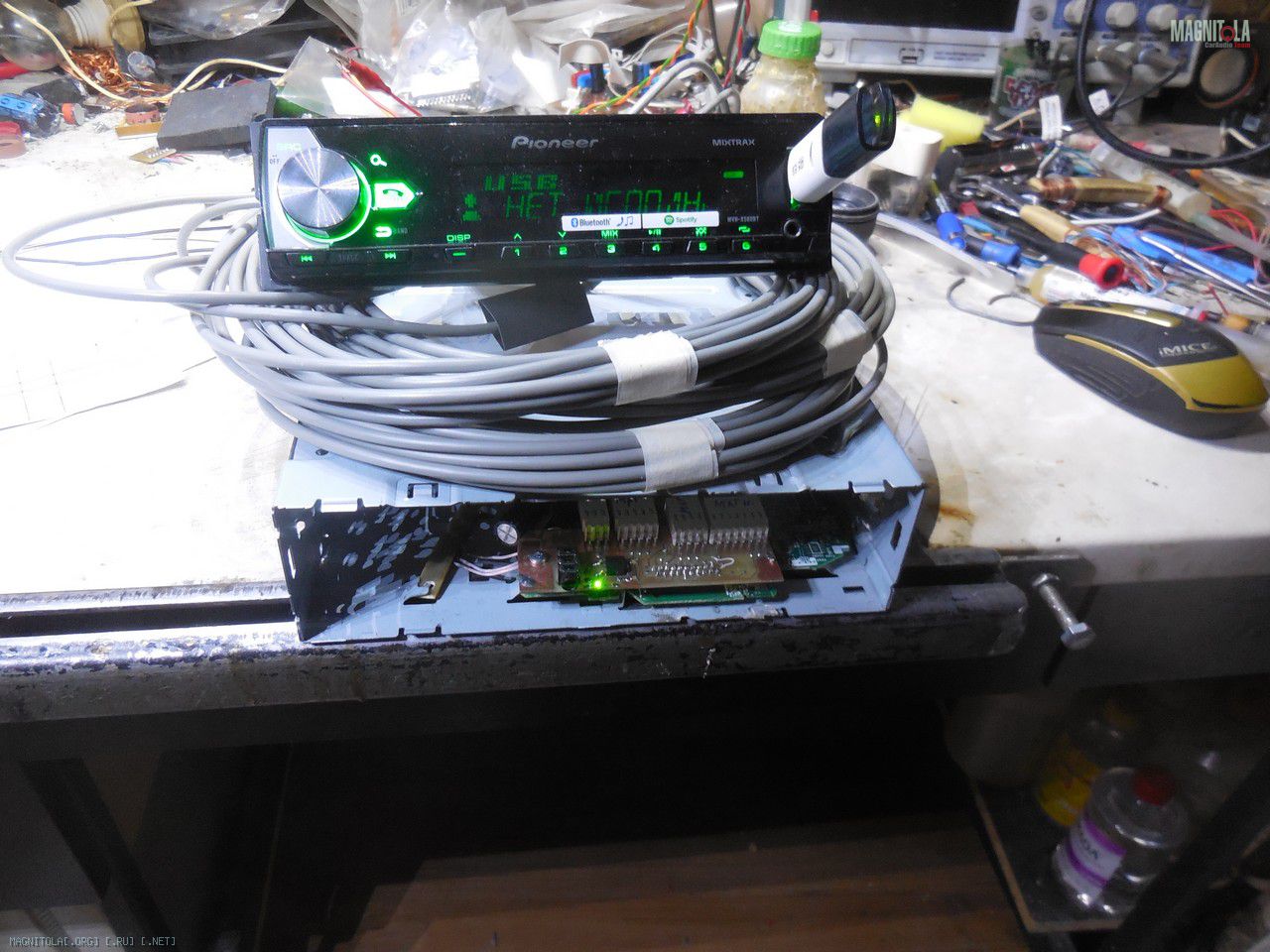

• Расстояние между панелью и корпусом 6 метров (стабильно работал при длине кабеля 7 метров).
• На модуле панели установлен преобразователь напряжения на 5 вольт для питания USB порта. Максимальный отдаваемый ток - 2,5 А.
• Соединение происходит по трём кабелям с разъёмами, диаметр кабелей 4-5 мм.

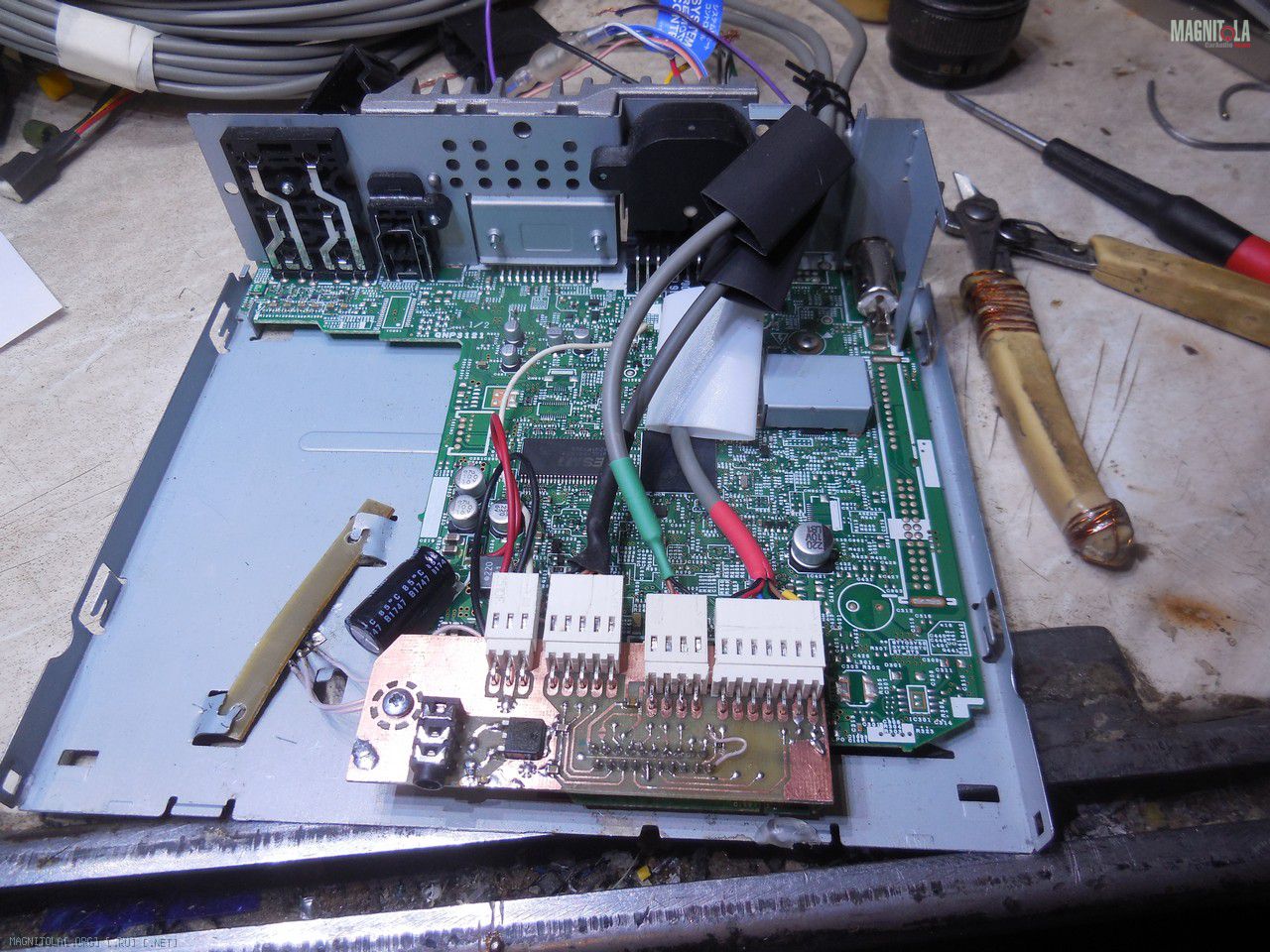

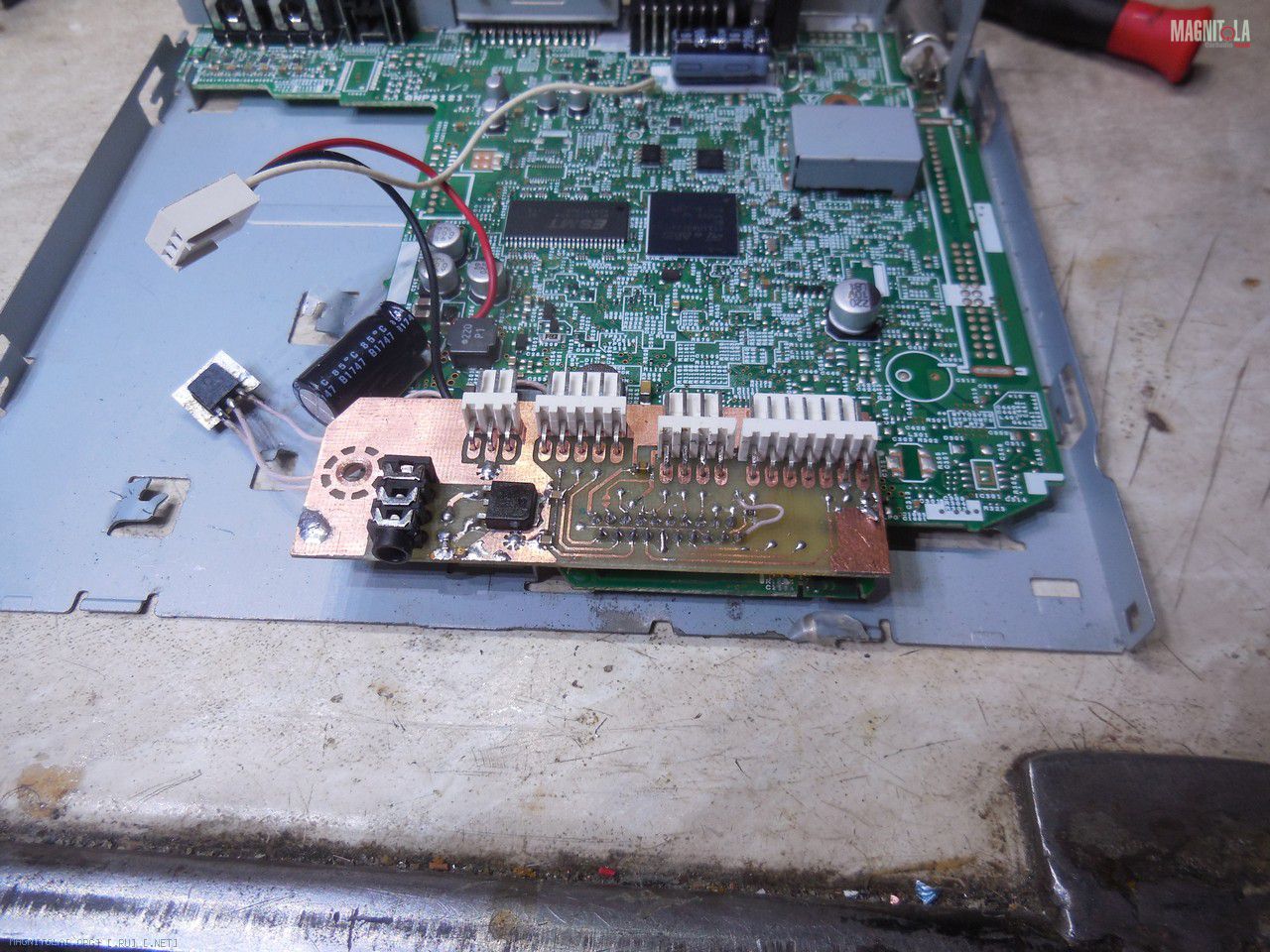

• В модуле, установленном в корпусе магнитолы имеется вход AUX и индикация подачи питания на магнитолу.
