Немного про PXA-H700(701)

В "свете" последних знаменательных событий(выхода большого количества процессоров для кар аудио),захотелось потдержать"агониюзызызы" не без известного процессора,который у многих начинающих звуколюбов имееться(или может появиться),в виду его не большой стоимости и еще довольно простой доступности.Сразу скажу,что в "кагорте" 3+1 в этом ценовом сегменте,начального и (пусть) начально-среднего уровня(кому,как нравиться),нет ни чего интересного.И точно,уже не будет.Даже все гу "новоделы" с 2+1(включая тот же прс-80),выглядят дороже и совсем(в плане звука) не лучше.
п.с Все написанное...ИМХО!!!:Rose:
Теперь немного картинок с небольшими пояснениями.Этот процессор,кто конечно хочет и руки немного растут с нормальных мест,можно не сильно затратно и в виде хобби,доработать(в простонародье-твикнуть).Выложу картинки самого бюджетного и более затратного варианта.
п.с Не "пугайтесь" если цвет плат и деталей н будет совпадать.Это просто фото наработок(проб,издевательств) над несколькими экземплярами!)))


Итак,начнем,естественно с питания(оу,pcm1608,дсп и т.д)

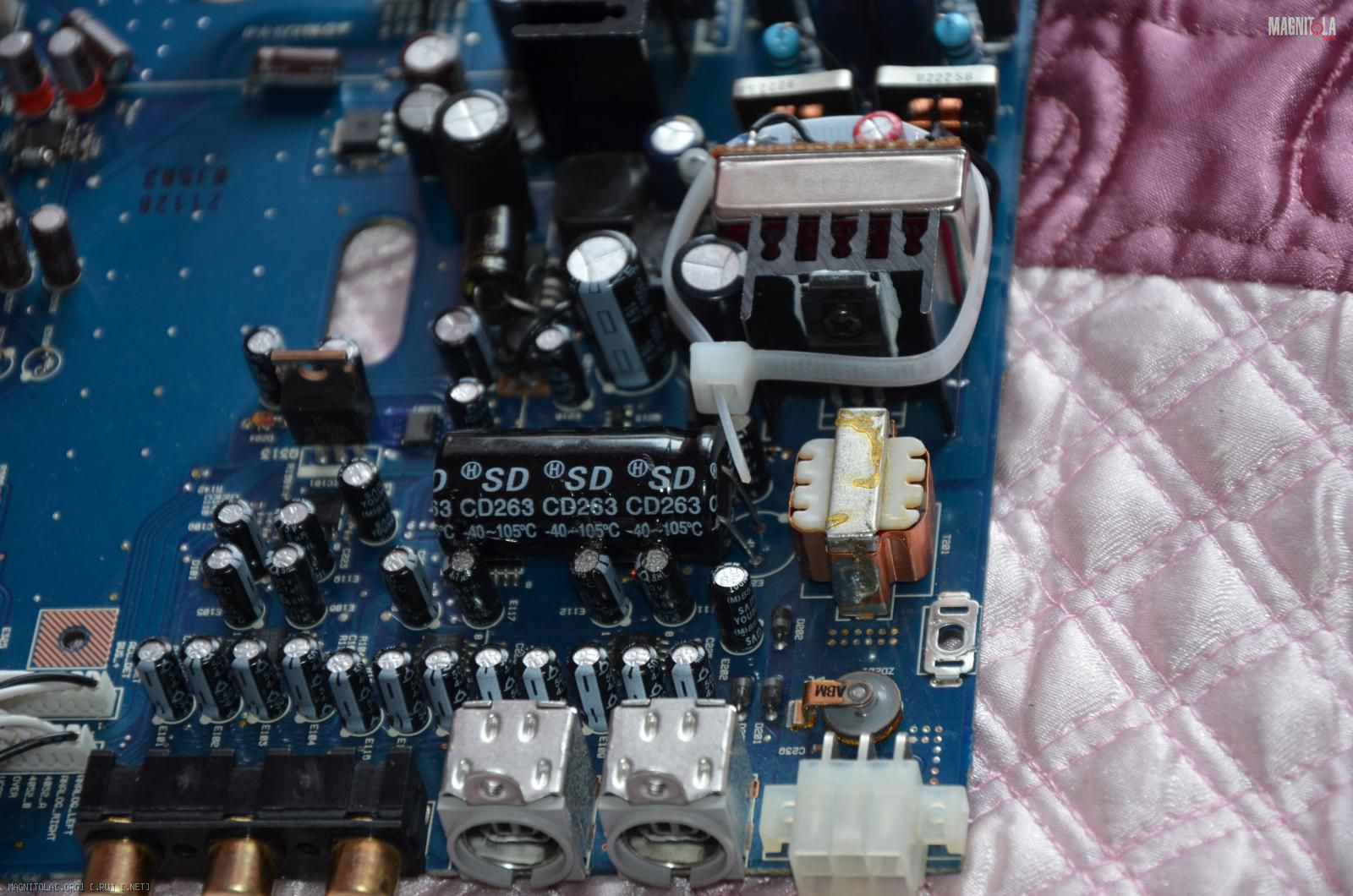

Меняем "главную" банку по питанию,на что нибудь емкость этак на 10000мкф :
Вложение 1304585 Надпись (СD263).

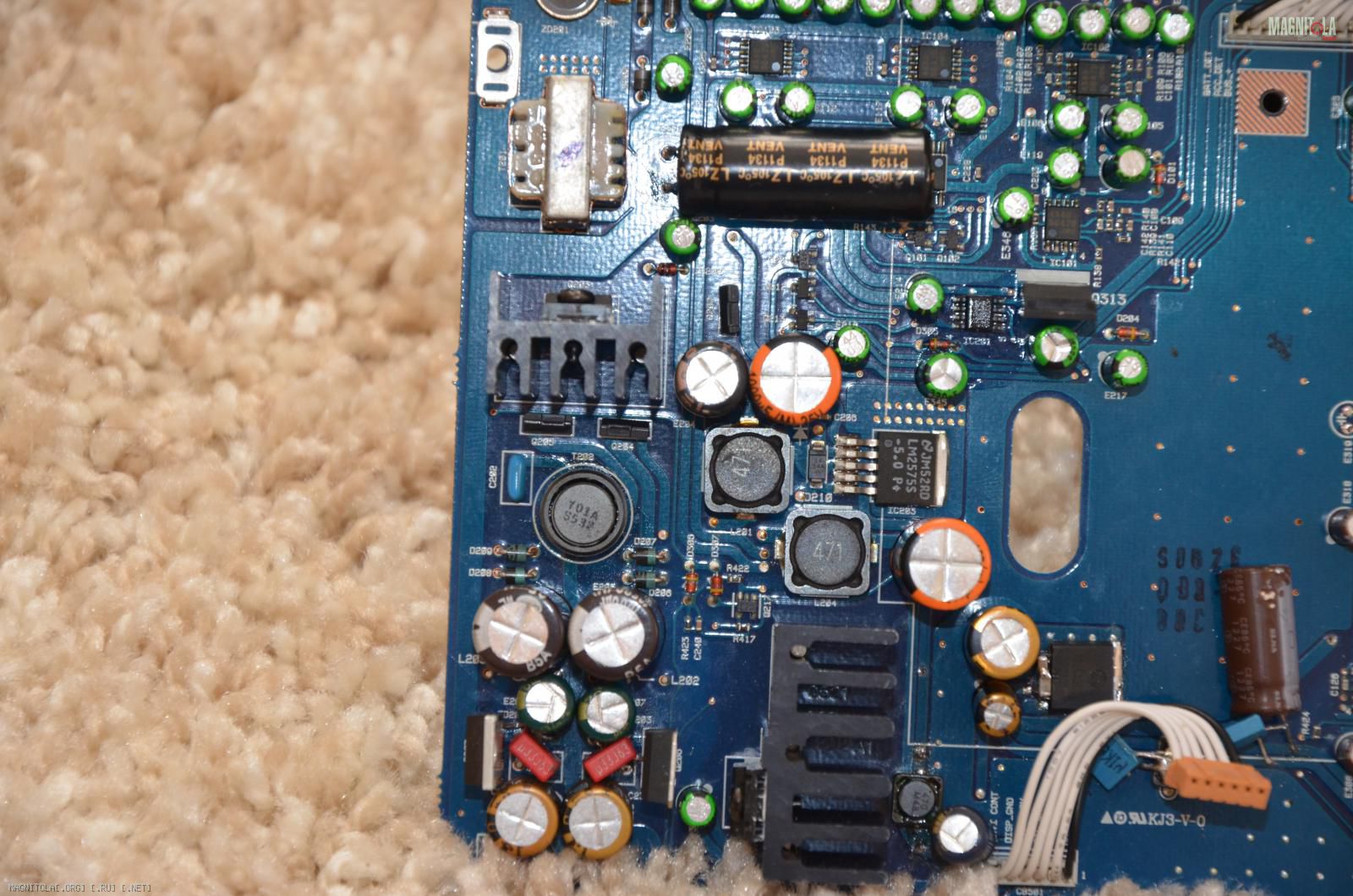

Далее,подчищаем "аналоговое питание оу". Самый доступный вариант- После диодов ставим низкоимпендансные кондеры(1000-2200мкф),выпаиваем стабилитроны и транзисторы(взамен их устанавливаем стабы 7812-7912)+лов еср 100/25+карамика или пленка и на выход стабилизаторов низкоимпендансный кондер(порядка 47-56 мкф,на фото его нет) :
Вложение 1304587

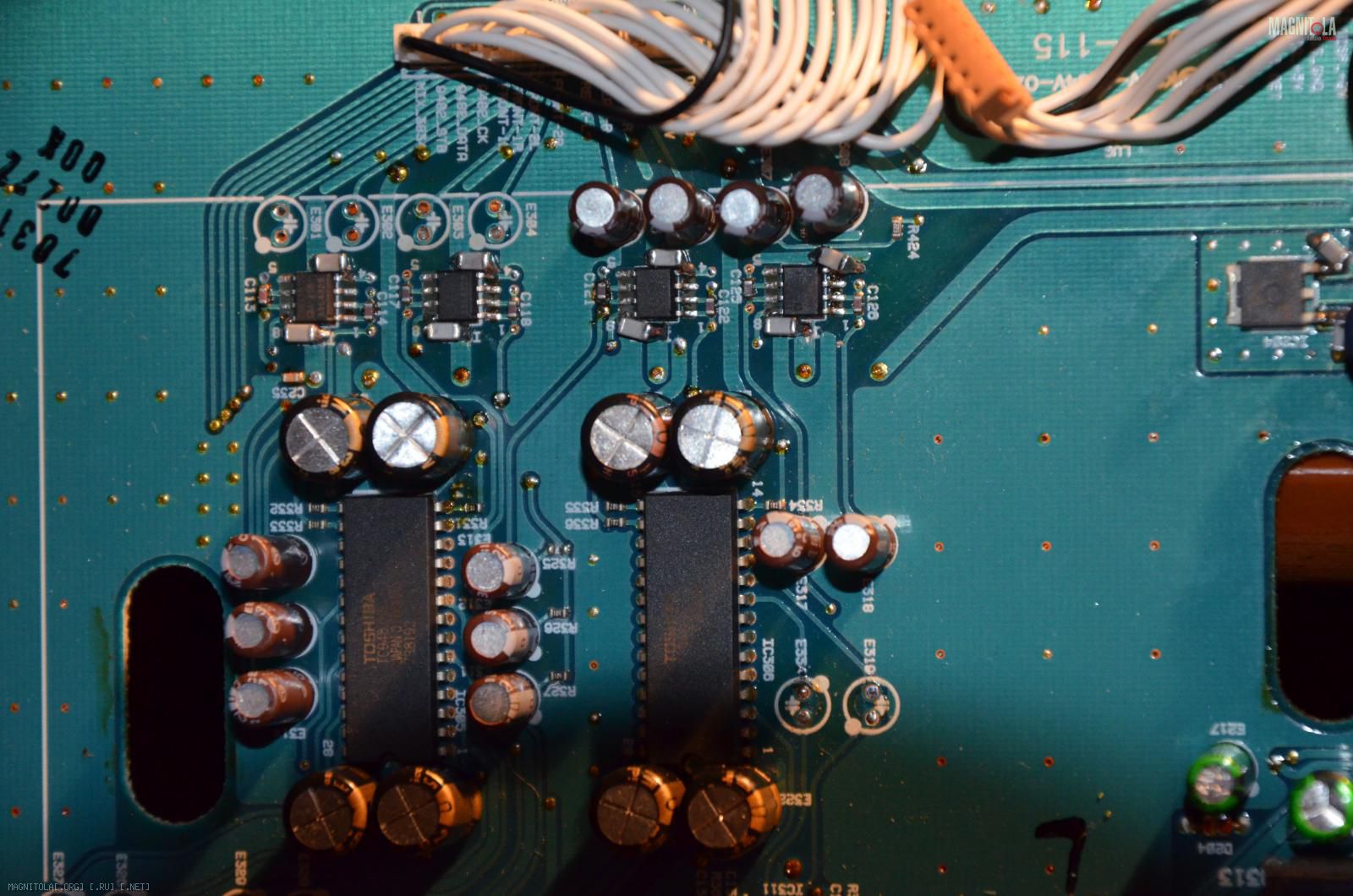

В "подпор" питания оу и evol,устанавливаем электролиты из "аудиосерии" :
Вложение 1304589
Большие емкости не нужны,порядка 22-47мкф.Оу и микросхемы евол "шунтируем" керамикой np0(на фото видно).
Теперь про питание "цифровых микрух".Все микросхемы(кроме цап,оу и евол) питаются от импульсного,обратноходного стабилизатора lm2575,который работает на частоте 52кгц.Сразу скажу,что это такая дрянь,которая не только "сифонит" на выход,где стоит феритовый дроссель на 470мкгн,но она умудряется "сифонить" и на вход,примерно в размере 300-350мв пульсаций,с частотой от примерно 50кгц и до....(не буду писать,что бы не испугать).По входу ставить обязательно бутерброд лов еср кондер+керамика np0.На выход,тоже лов еср кондеры.Но нужно осторожно,Эта микруха очень не любит силньно низкоимпендансные электролиты на выходе(в прочем,как и на входе).Желательно смотреть осцилографом на предмет "генерации".-на фото оранжевые электролиты :
Вложение 1304587

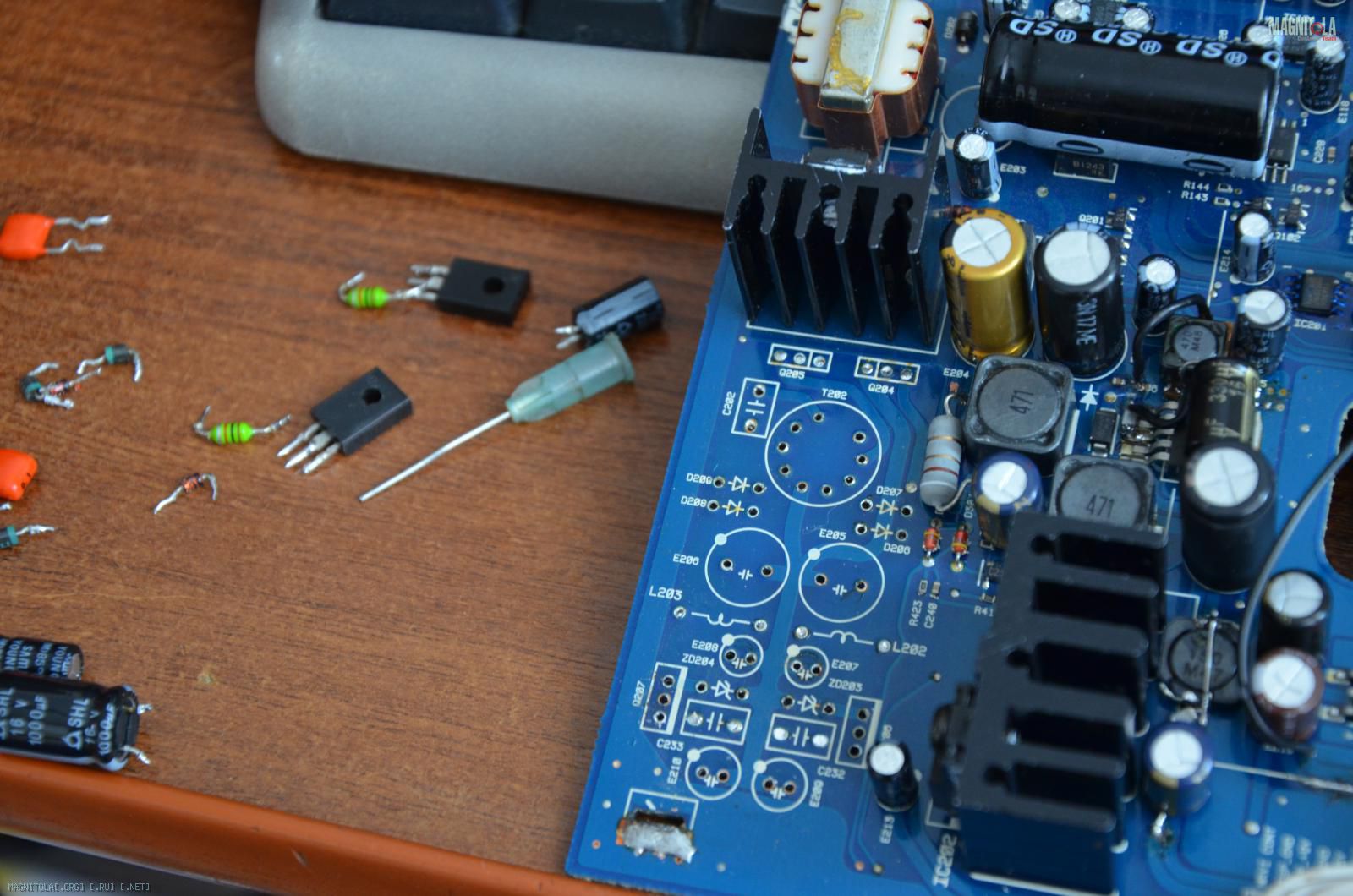

Теперь немного "продвинутый вариант питания" оу и евол.Выпаиваем все детали "родного" стабилизатора :
Вложение 1304593

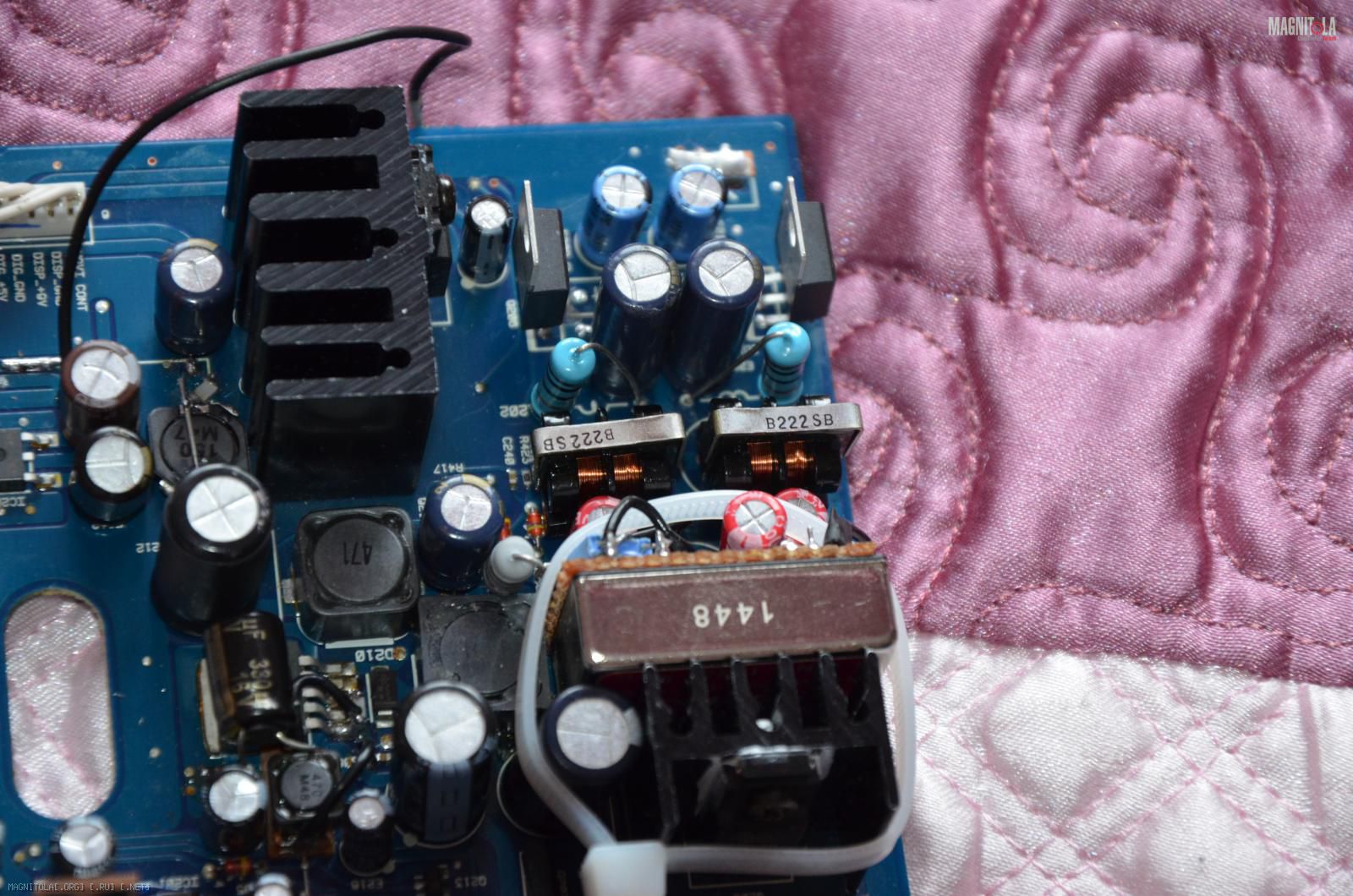

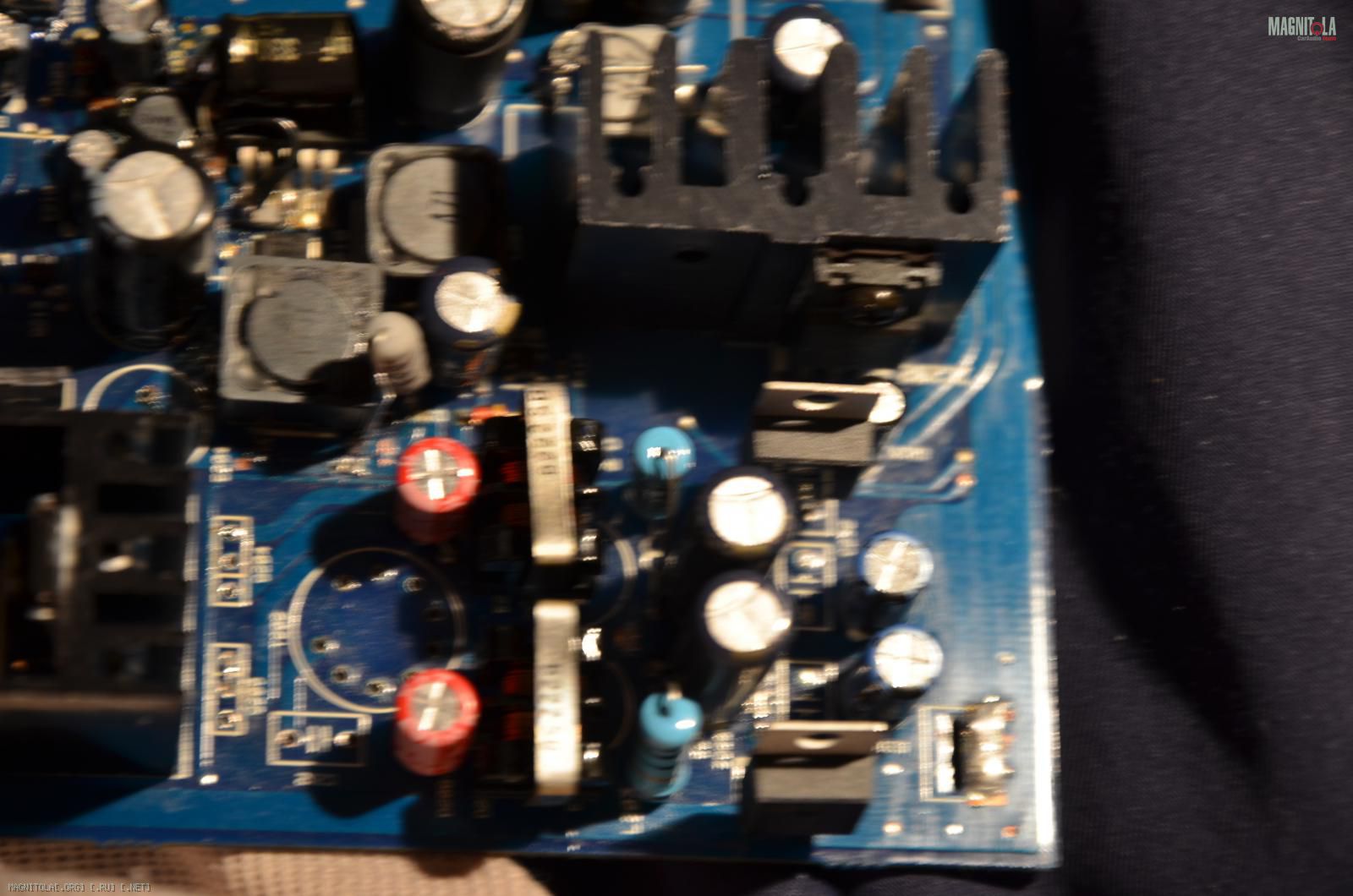

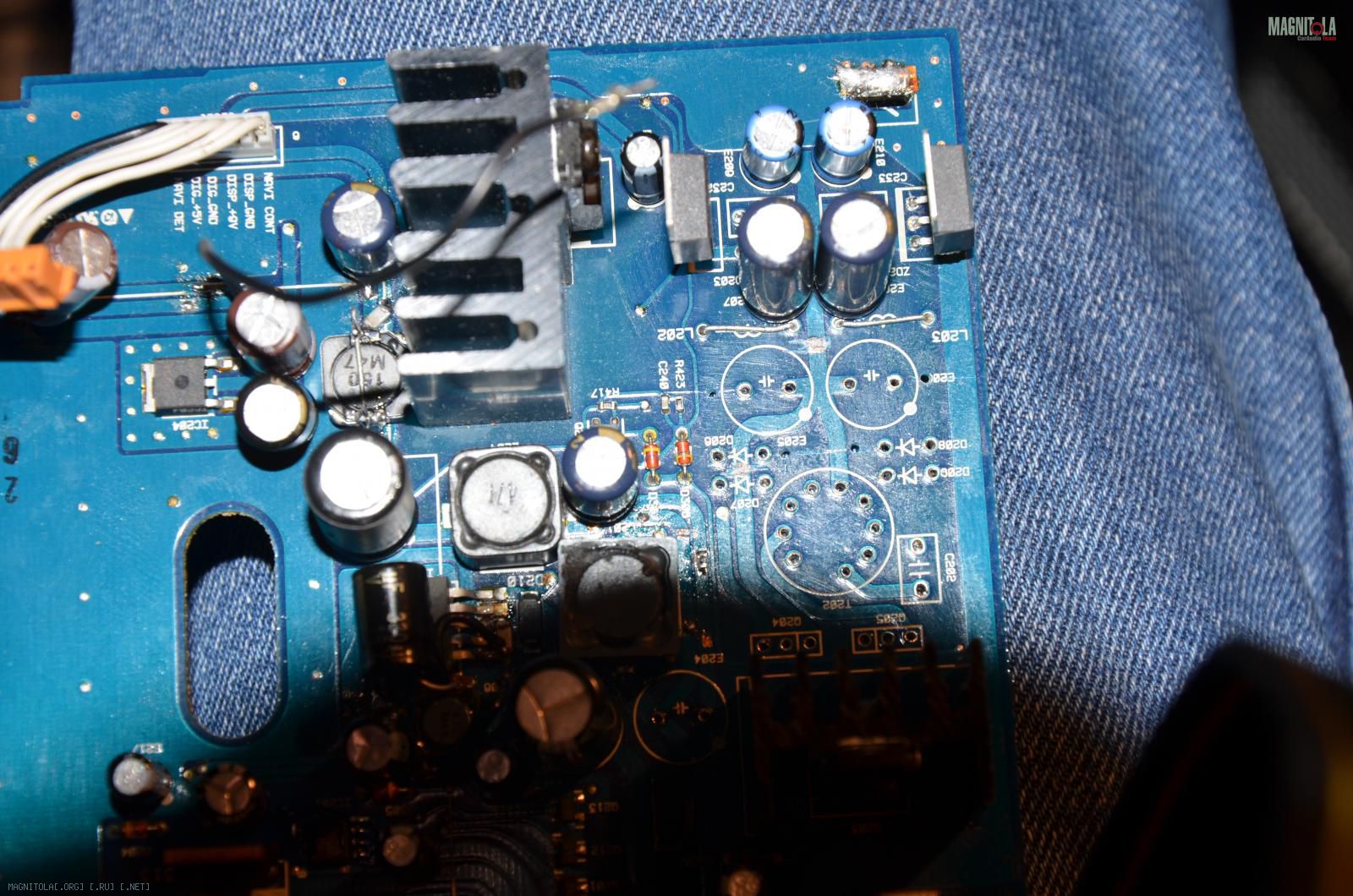

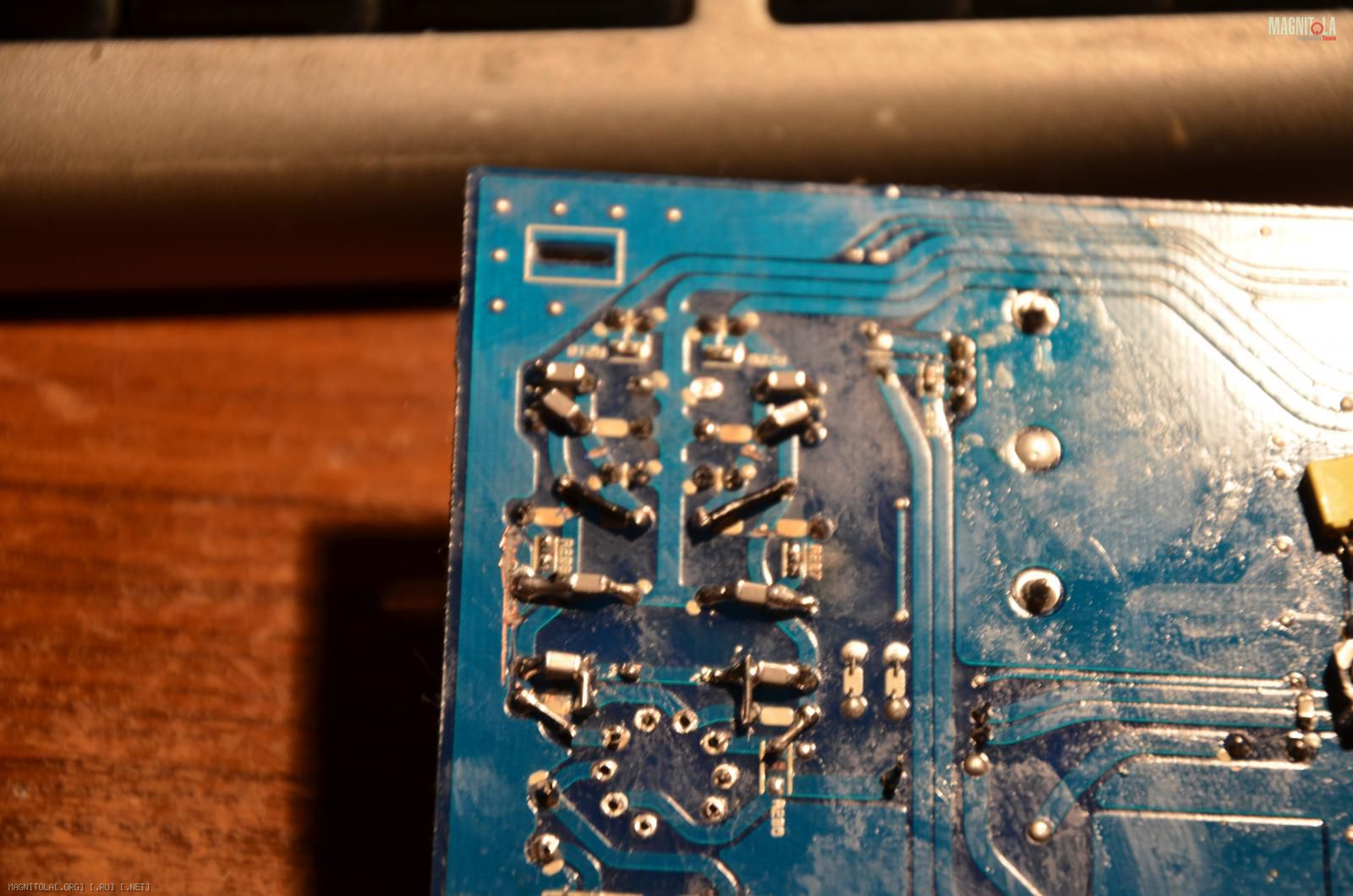

Устанавливаем новые детали:
Вложение 1304595 Вложение 1304597 Вложение 1304599 Вложение 1304601

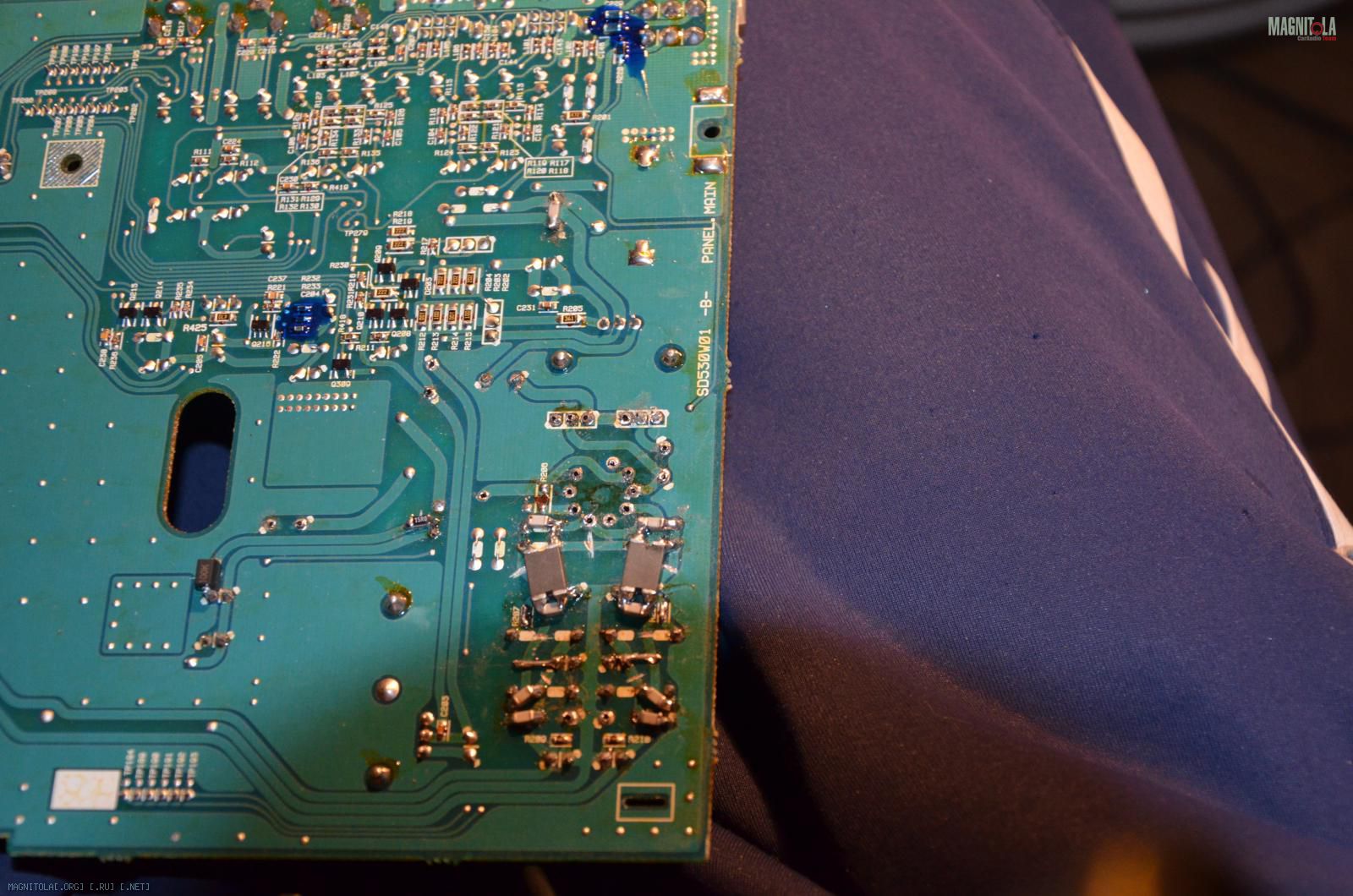

или так(синфазные дросселя) :
Вложение 1304603
После этих манипуляций,можно и потренироваться с заменой оу.Сразу скажу,что с преобразователями(трако,манвел) и синфазными дросселями, "шумы" в питании оу, "падают" до не приличных значений-0.3-0.4мв:good:
Не буду описывать,какие оу пробывал "подставлять".Понравились lm49860,AD8620.Адешки,чуть "помягче".

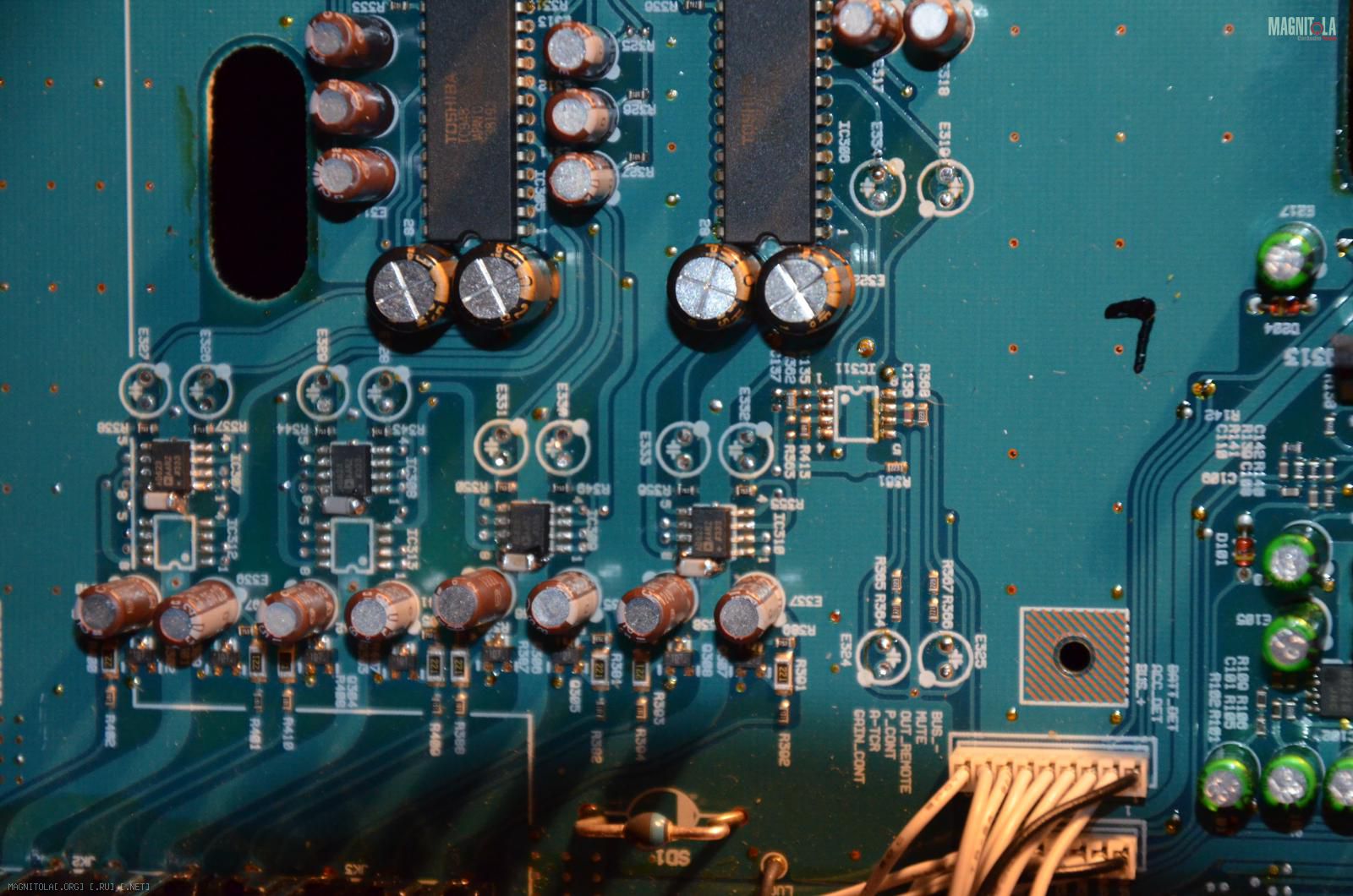

Оу в каналах Вч и СЧ,которые отвечают за "навигацию" удалил :
Вложение 1304605
В качестве разделительных можно применить,кому,что нравиться на вкус(элна,ничикон,панасоник и т.д)
Теперь питание PCM1608.Микросхема питается от линейного стабилизатора 7805.Ставим по входу CRC фильтр.Не посредственно на вход 7805 электролит(с низким еср) 100-470мкф+керамика.На выход 7805 электролит 47-56мкф(типа оскон)+np0+470мкф.Не посредственно в близи микросхемы pcm1608-(е621-максимальной емкости,какой влезет:е613,е612-с низким еср(типа hitano esr),10-22мкф,,(е614,е611-hitano esr,10-22мкф)
Для чего все это? Басс стал,как мне и нравится-суховатый и хлесткий.С вч "убрали марлю".Сцена стала шире и заметно выше по высоте.
п.с Имеет еще смысл замены стокового стаба lm2575 на lm2591,с добавлением входного дросселя,который работает на частоте 150кгц.Но нужно "пересчитывать" выходной дроссель и входные-выходные электролиты.Но сразу скажу,что с заменой и пересчетом этих элементов,пульсации в цифровом питании "опускаются" до 15мв на выходе :
Вложение 1304607
И 4-5мв на входе :
Вложение 1304609
Может чего забыл,допишу позже.

Не спрашивая дозволения :) отформатировал форму/вид содержания сообщения, а то в оригинале пост выглядел как написанный наотлупись :(

Цитата:

---

Сообщение от FFZ

Не спрашивая дозволения :) отформатировал форму/вид содержания сообщения, а то в оригинале пост выглядел как написанный наотлупись :(

---

Спасибо большое! Писал в торопях,Пока вставлял картинки,все смешалось в голове...да и поздно было:sorry:

Цитата:

---

Сообщение от FFZ

Не спрашивая дозволения :) отформатировал форму/вид содержания сообщения, а то в оригинале пост выглядел как написанный наотлупись :(

---

Я б еще шапочку подредактировал.Все же не PHA, а PXA,не?

из каналов front1 front2 после евол очень полезно исключить оу, подмешивающие вход нави. сцену они рубят капец как.

Цитата:

---

Сообщение от Oldmers

Я б еще шапочку подредактировал.Все же не PHA, а PXA,не?

---

Сделано :)

Цитата:

---

Сообщение от datik

Оу в каналах Вч и СЧ,которые отвечают за "навигацию" удалил :

---

Это все указано в теме.
п.с На фото видно.

Это довольно музыкальный проц. Да, настройками не блещет, но по звуку вполне себе.
Полезно вместо кварца поставить генератор со своим стабом.
"Основной БП" лучше сделать на отдельной плате с преобразователем и со всеми фильтрами.
Один из входов заменить на коаксиал.
Ну и чтоб вааще.... еволы убрать и поставить нормальную громкость. Правда тогда потеряется часть функционала, но по звуку прирост большой.
Ну и... чтоб вааще вааще... поставить новую плату с ЦАПами.

Цитата:

---

Сообщение от Aleksey

"Основной БП" лучше сделать на отдельной плате с преобразователем и со всеми фильтрами.

---

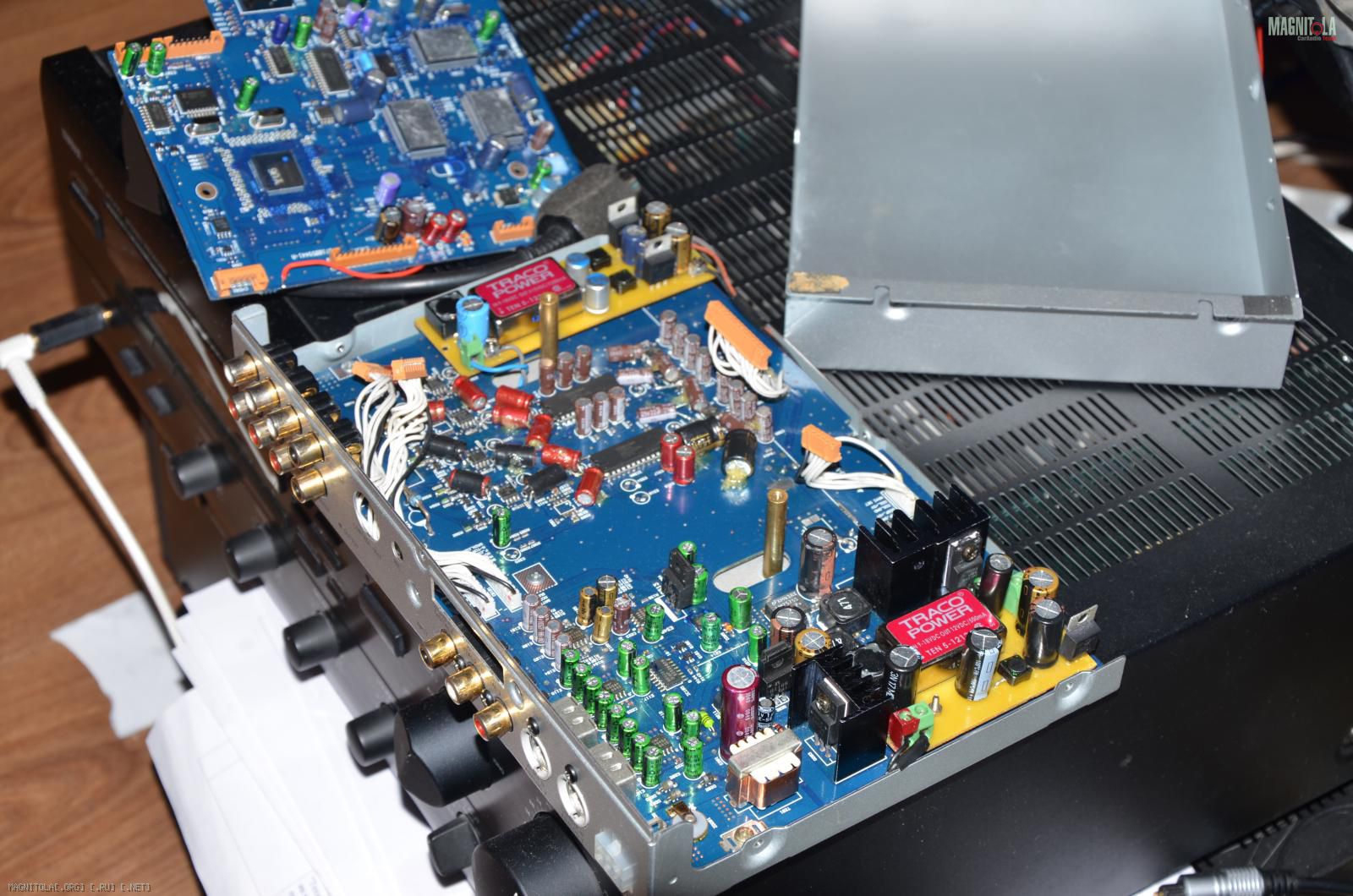

Делал отдельные бп(для оу и pcm1608)
Вложение 1305013
Но это так,для энтузиастов:yes4:
п.с Все остальное тоже можно применить,но будет уже совсем "не бюджетно".

Цитата:

---

Сообщение от datik

Но это так,для энтузиастов
п.с Все остальное тоже можно применить,но будет уже совсем "не бюджетно".

---

Для энтузиастов - это точно. :)

Вложение 1305103

ОУ ,которые подмешивают навигацию,можно подробней,как удалить?

Цитата:

---

Сообщение от Алексей алтай

ОУ ,которые подмешивают навигацию,можно подробней,как удалить?

---

Просто удаляются последние ОУ и с выхода оставшихся кидаешь перемычки на выходные емкости.
При этом надо удалить резисторы ОС удаленных ОУ. Желательно еще удалить резисторы, которые идут с выхода оставшихся ОУ на удаленные. :)

Это ic312 ic313 ?

Цитата:

---

Сообщение от Алексей алтай

Это ic312 ic313 ?

---

Да. И резисторы 369, 373 и аналогичные в других каналах. Можно и 370 до кучи убрать.

В разъеме для подключения РУКС есть напряжение 9v ,можно от него плеер (QLS 550) запитать ?

Цитата:

---

Сообщение от Алексей алтай

В разъеме для подключения РУКС есть напряжение 9v ,можно от него плеер (QLS 550) запитать ?

---

Туда идет от отдельного стабилизатора(для питания индикатора) - можно, если этот плеер потребляет не много.

Цитата:

---

Сообщение от Aleksey

можно, если этот плеер потребляет не много.

---

По паспорту 150mA

Цитата:

---

Сообщение от Алексей алтай

По паспорту 150mA

---

Наверно многовато будет. Этот стаб стоит на радиаторе, а на него идет с "дохленького" транзистора(ключ).
А почему именно это напряжение? Лучше ведь сделать свой ключ именно для плеера.

Цитата:

---

Сообщение от Aleksey

Наверно многовато будет. Этот стаб стоит на радиаторе, а на него идет с "дохленького" транзистора(ключ).
А почему именно это напряжение? Лучше ведь сделать свой ключ именно для плеера.

---

А как лучше сделать? Надо 9v и чтоб появлялось когда проц включится.Можете нарисовать схему?

Батарейка крона или https://www.chipdip.ru/product/r-78e9.0-0.5

Цитата:

---

Сообщение от Алексей алтай

А как лучше сделать? Надо 9v и чтоб появлялось когда проц включится.Можете нарисовать схему?

---

78R09 - на вход подаешь 12 вольт, на управляющий берешь с коллектора Q202, выход подаешь на плеер.

Цитата:

---

Сообщение от Алексей алтай

В разъеме для подключения РУКС есть напряжение 9v ,можно от него плеер (QLS 550) запитать ?

---

Там не 9в,а 8 вольт.!

Цитата:

---

Сообщение от Aleksey

Для энтузиастов - это точно. :)

Вложение 1305103

---

ничесебе! это что за Амон в корпусе 700го������

Цитата:

---

Сообщение от serega86

ничесебе!

---

Ну, это так - эксперименты. Получилось по звуку очень даже!

Цитата:

---

Сообщение от Aleksey

Ну, это так - эксперименты. Получилось по звуку очень даже!

---

Сомнений нет что по звуку огонь)) софт получается альповый остался?

Цитата:

---

Сообщение от serega86

Слмнений нет что по звуку огонь)) софт получается альповый остался?

---

Да, настройки все, кроме громкости, родные. Но в немного урезанном виде.
Громкость(и подстройка каждого в отдельности канала) с пульта управляется.

Цитата:

---

Сообщение от Aleksey

Да, настройки все, кроме громкости, родные. Но в немного урезанном виде.
Громкость(и подстройка каждого в отдельности канала) с пульта управляется.

---

Понял! очень интересный экземпляр !! Эквалайзер не пашет и гейны?

Цитата:

---

Сообщение от serega86

Эквалайзер не пашет и гейны?

---

На сколько помню, эквалайзер только в минус работает, ну и да, гейны программные.

Есть ли у кого информация,как соединен кабель ai-net alpine? Распиновка фишки есть в интернете,а вот соединение экранов нет.Какой то пин еще вроде не подключается.Надо сделать полноценный кабель,не аукс.

в айнете нет пустых пинов
1 ACC/REM
2 BUS-
3 BUS+
4 R analog
5 GND analog
6 L analog
7 BAT +
8 GND
