не совсем, но все же ))) встроенный не хуже JRC 4560, который у альпа стоит... да еще и e-vol в тракте (самый ненадежный узел в проце, и совсем не прозрачный для звука)
Вид для печати
не совсем, но все же ))) встроенный не хуже JRC 4560, который у альпа стоит... да еще и e-vol в тракте (самый ненадежный узел в проце, и совсем не прозрачный для звука)
Согласен.А двухполярка на хорошем опере сильно удорожит конструкцию?Или тогда смысл интегрированного дака теряется?Цитата:
Сообщение от A!exT
импульсный модульный dc/dc с +/-5В - это еще плюс 1000р. но здесь его применение особого смысла не имеет, выход DAC SingleEnded, так что....просто усилить раза в 2 и хватит
---upd---

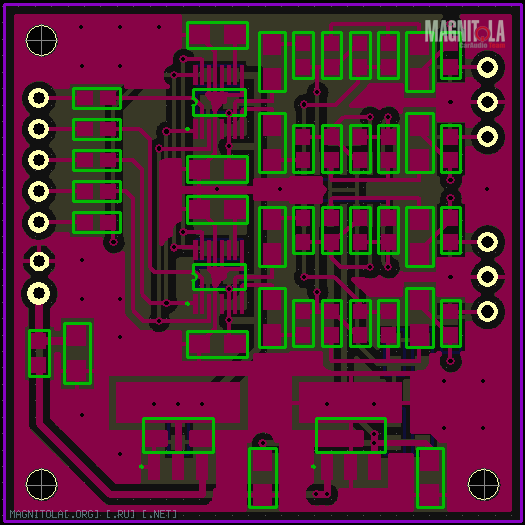

50х50мм, двусторонний монтаж:
Вложение 671352
Вы еще забыли что ЦФ будет работать исключив первый каскад. Так что в лоб может оказаться что девайс в целом будет прозрачнее 70х... если мы говорим о связке Лешиного новодела с нанодиги...
---------- Сообщение добавлено 14.11.2014 в 15:54 ----------
в варианте с 1794 без нее просто никуда, при этом хорошим операм не двуполярка как таковая нужна, а нормальный размах по питаниюЦитата:
Сообщение от Def_75
---------- Сообщение добавлено 14.11.2014 в 15:56 ----------
а плата сразу на 8 канал сколько получается? Интересно сравнить вариант 8 каналов + лиги например с теми же хеликсами...Цитата:
Сообщение от A!exT

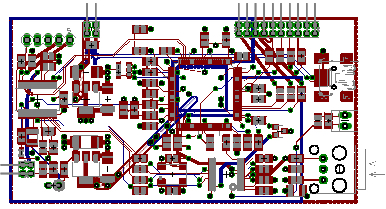

Кстати вот вариант платки нанодиги, где нет ни одного импульсного блока питания, все звенящие цепи заэкранированны полигонами и включены через резюки. :laugh3:
Вложение 671440
~11500, тут 2х4 выгоднее (LDO дешевле, места меньше - разводка проще). собирать потом на большой плате только половину - тож не выгодно выходит... если экономить - то на всем ;)Цитата:
Сообщение от andr_l
Вопщем развитие нанодиги 56 бит 96кГц:
1. Выходов 10. Два условно ущербных - нет задержек. Все остальное есть. Можно или на саб или на тыл.
2. Входов
2.1 цифровых 3.
2.2 аналоговых 1.
Цифра переключаемая, аналог можно или включить или выключть всегда на фоне переключаемых цифровых. Например штатка всегда по аналогу. На цифре хороший источник. Тогда вся служебка всегда подмешивается в цифру.
3. Управление через ик. Но громкость можно по ик или по потенциометру или для особых извращенцев подачей постоянке от 0 до 3.3 на особую ногу платы.
Андрей,это ТЗ на массовый выпуск или единичная версия для себя?Цитата:
Сообщение от andr_l
ну если получиться, то Алексей всегда может повторить.
как вариант но с хреновенькими цапами и размером с футбольное поле есть у минидсп: 2x8

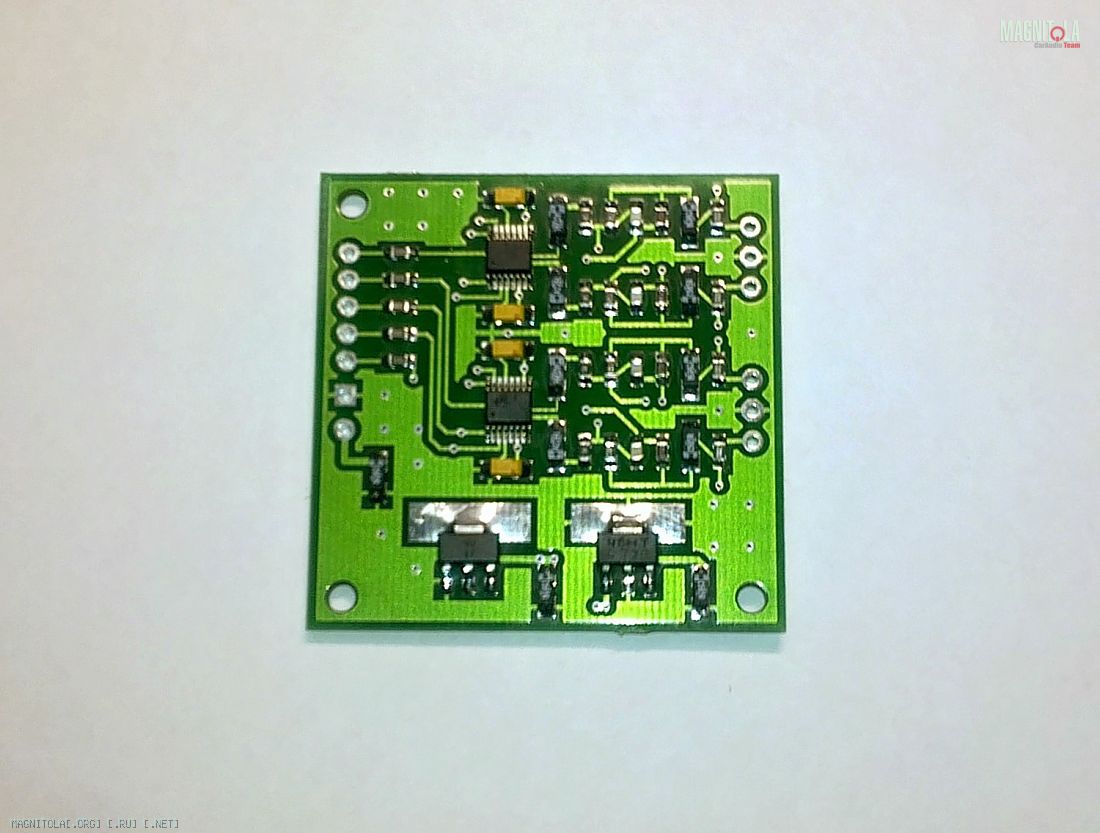

Обещанный lowcost на pcm1754
Плата 50х50мм, 4 канала (2 стерео), выход 4.3В амплитуды (3Vrms), питание – напрямую от бортсети (от 11В и выше, включать можно вместе с модулями minidsp)
Играет интереснее 700/701 – в чем конкретно лучше/хуже пока не выслушивал (и не факто что буду), звук другой, интересней. Кстати чип не такой уж примитив, используется например в Luxman D38/DN100, модулях усилителей Atoll, HEGEL HD2, вплоть до KEF X300
остались от тестов пара экземпляров - если чё пишите ;)
Вложение 689088
