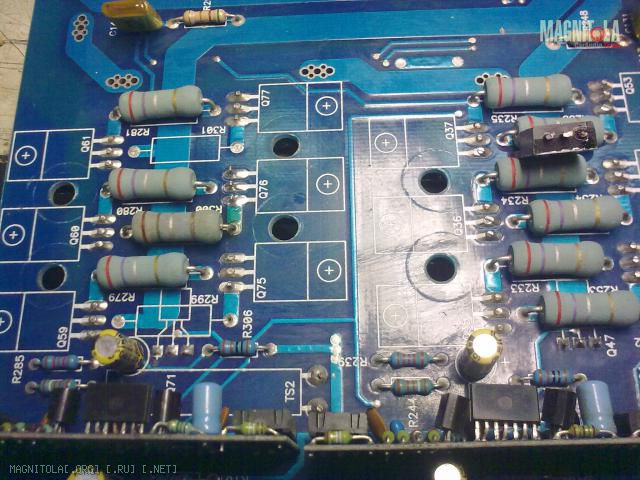

По приведенным фото догадайтесь, почему быстро отдал Богу душу транзистор Q76. Транзистор с "выстрелившим" стоком на фото тоже присутствует.
Плата уся именно в таком виде и легла на стол на предмет разбирательства, почему один канал замолчал, а усь уходит в защиту....
Вложение 92272
Можно попощусь у вас ? ))) эти идиоты крепили с металлической шайбой что то по дорожкам ? Круги то не НЛО оставило ? )))
хоттабыч, можно, попасись.... заодно проверь себя на предмет счета и дальтонизм.
Резистора нет. слева второй снизу - перегрет ? А зеленый квадратик вместо синего там еще что это ?Цитата:
Сообщение от M.Knopfler
Ден, а каже ремонтник отдал усилитель после ремонта? ну в смысле как раскладывалось? типа - вот холяин, хотова, забирай аппарат фсё опупительно бабки в кассу? Или типа - извини но я не знаю что с усилком?Цитата:
Сообщение от M.Knopfler
R299
Там на самом деле, нет двух резисторов, и вместо стокового 0,27 Ом в сток Q76 влепили 0,16 Ом. Итог- в одном плече полноценно работают три транзистора, в другом- один с левым резюком в стоке.
FFZ, что было изначально-хз, со слов хозяина усь замолчал и стал уходить в защиту. Якобы в него никто не лазил по поводу ремонта.......А на деле- как будто рота солдат по плате в кованных сапогах маршировала......
R299/R301
ЗЫ- Леонидович привет передавал ;)
А вроде и кондер не впаяли ? зы : играю в игру найди 8 отличий )))
---------- Post added 27.11.2010 at 00:15 ----------
Цитата:
Сообщение от M.Knopfler
ошибся. не ругаца на мну !!! ушел.Цитата:
Сообщение от хоттабыч
хоттабыч, на другой паре каналов есть ТАКОЕ отличие, но сюда не стал выкладывать, вы ребята молодые, к корвалолу еще не привыкшие :-)
Пил с перепою гыгыгы . Кто умелец то ? брат наш меньший из поднебесной ? или таджики приннялись и тут чинить ? )))
Знал бы автора- убил бы на месте.....Цитата:
Сообщение от хоттабыч
Ну ладно я бывает по запарке плюс с минусом(красный-черный) иногда путаю...:eek:
