Источник комп, нагрузка 6 Ом. Усь работает с искажениями (на слух вч "хрипит"), особенно на большой мощности.Цитата:
Сообщение от Bigman
Сильно греется выходной каскад. Даже при относительно низкой громкости, радиатор площадью более 1000 см2 разогревается около 50 гр. С.
Доброго времени суток всем! Пол года назад приобрел этот аппарат. Включил, усилок заработал, нагрузил его на SONY APM-108. (6 Ом) Вход подключил к звуковушке creative X-FI. Звук электроники мне очень понравился. Звучит очень душевно: чистенькие высокие, прозрачная середина, приятный бас. На максимум не включал а где то ватт на 15-20 (если верить тому что показывает индикатор). Есть проблема с индикацией: не засвечиваются некоторые сегменты (по середине), или наоборот светятся при отсутствии сигнала при нажатии на кнопку "x10". Но наверное это проблема решится после замены электролитических конденсаторов. Мое субъективное мнение - далеко не самый плохой аппарат для того времени, были и гораздо хуже, например вега 50у122с. Причем чем моложе усилок, тем хуже. (Реализован криво, звук мутный, а задумка неплохая)
По поводу tda7293 и lm3886 - у первой бас мне нравится больше, хотя на мой вкус lm звучит мягче но и бас немного слабее. А что до реанимации электроники, то я бы не стал ставить туда микросхемные оконечники, (если только большинство плат не исправных и нет другого выхода), а заменил бы электролиты, и поэкспериментировал с операционниками. На днях собираюсь приобрести мощные резисторы и проверить свой усилок на номинальной мощности, посмотреть что покажет осциллограф.
подскажите пожалуйста - какой у него ток покоя по мануалу "от рождения" и какой рекомендуете сделать. 100-150мА хватит?Цитата:
Сообщение от LepekhinV
Откопал один экземпляр в закромах родины, глючила защита - починил, остальное вроде работает, только регулятор баланса отваливается.

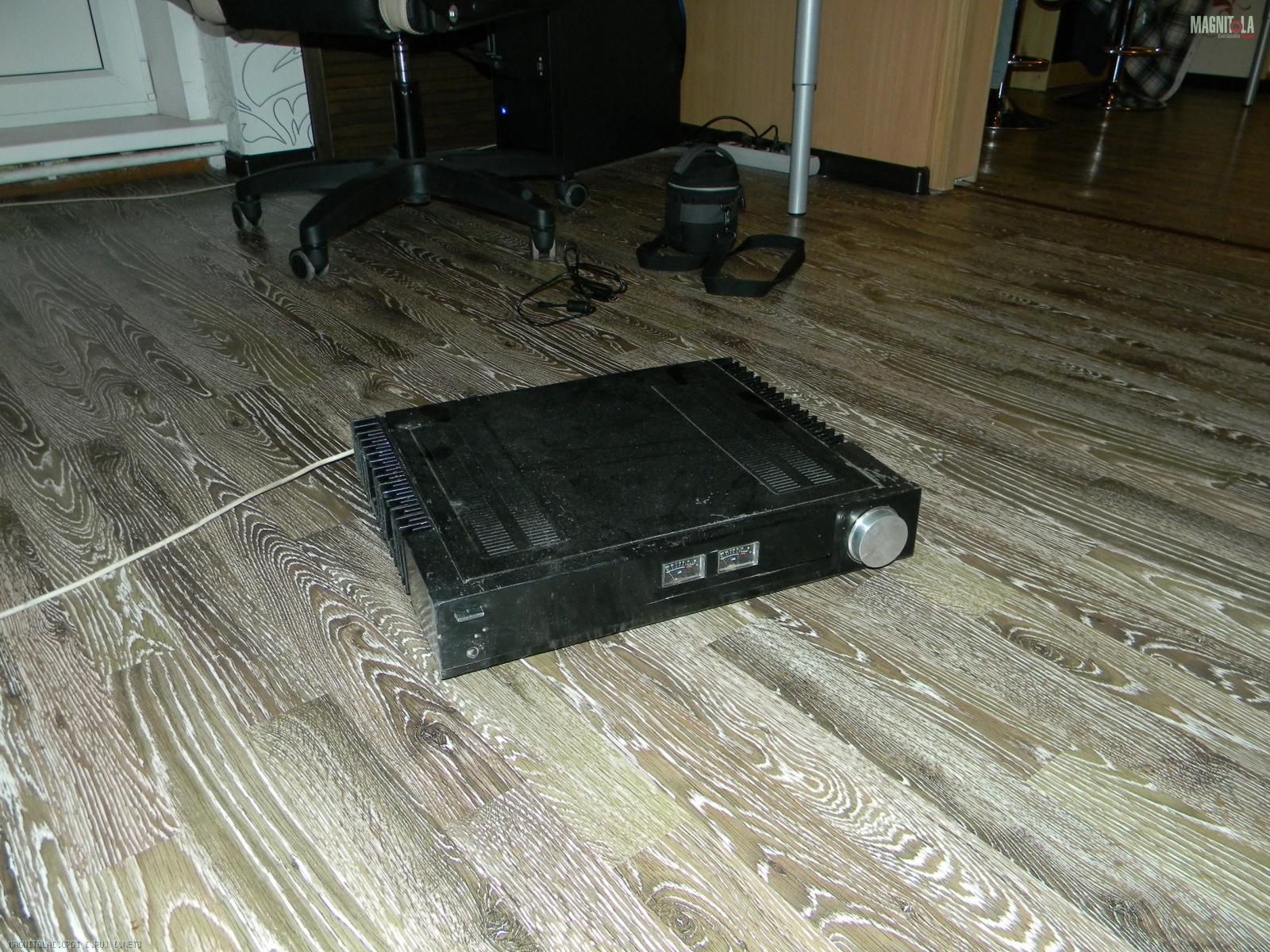

Категорически не согласен. Имея в пользовании оба усилителя, могу утверждать, что у ЛМ-ки бас поприятней, а уж панч так и в разы лучше. Усь на ТДА-шке делал еще в студенчестве на базе усилителя "Лорта", вот он:Цитата:
По поводу tda7293 и lm3886 - у первой бас мне нравится больше, хотя на мой вкус lm звучит мягче но и бас немного слабее
Вложение 130692
За корпус не ругайте, в студенчестве не до корпусов было.

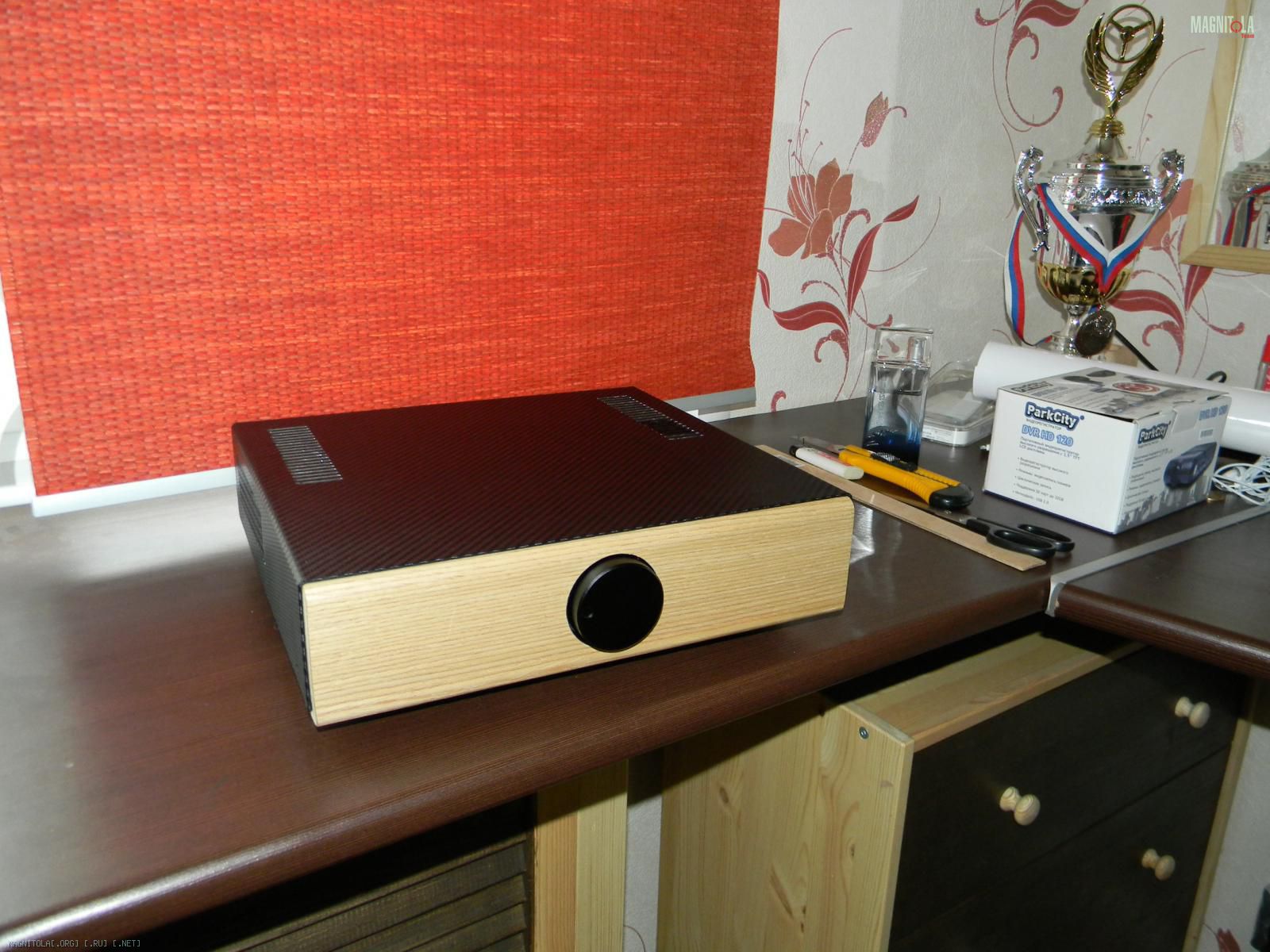

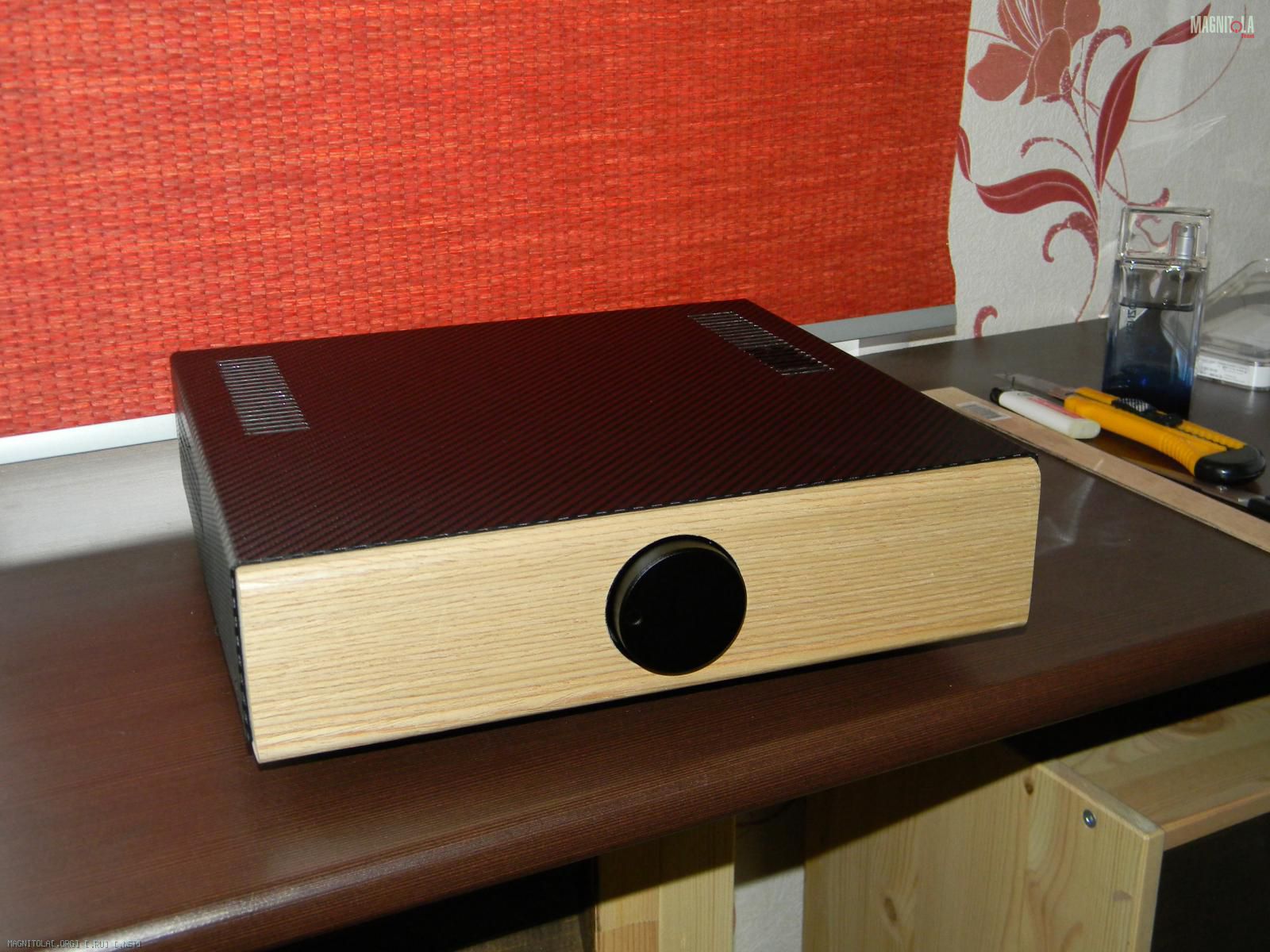

А вот усь на ЛМ-ке:
Вложение 130693Вложение 130694
Собирал его Володя Лепехин, я лишь немного доработал корпус на свой вкус и заменил клеммы на более качественные.
Конечно многое от разводки платы зависит и от питания, но все равно не стал бы так утверждать про бас ЛМ-ки и ТДА.
Абсолютно верно, разводка платы и нормально организованное питание это основа. Бас от ЛМ-ок и ТДА-ек просто разный по "характеру" и это заложено на "генетическом" уровне ))) в основе их внутренней схемотехники.Цитата:
Сообщение от KiReall
зы: за корпус это ты слишком категоричен к себе :) всё более чем нормально, да, несомненно не понторезно :), а просто нормально.
Спасибо. А вот корпус под карбон с деревом весьма интересно смотрится в моем интерьере (компьютер черный а стена за ним как раз под "дуб"), фотография не передает. Там еще светодиоды на индикацию включения стоят и слегка просвечивают через шпон (я рассверлил дощечку почти до шпона) - вышло неплохо.Цитата:
Сообщение от FFZ
Здравствуйте, уважаемые профессионалы и знатоки электроники. Вот читаю я ваши посты, читаю, и думаю: может кто ответит на мой вопрос?
В усилителе электроника 017 при подаче сигнала со входа проигрыватель, в левом канале отсутствуют низкие частоты и слышен фоновый шум где-то на средних частотах.
Я предполагаю, что нужно поменять электролиты, но какие из них конкретно могут вызвать такие явления?

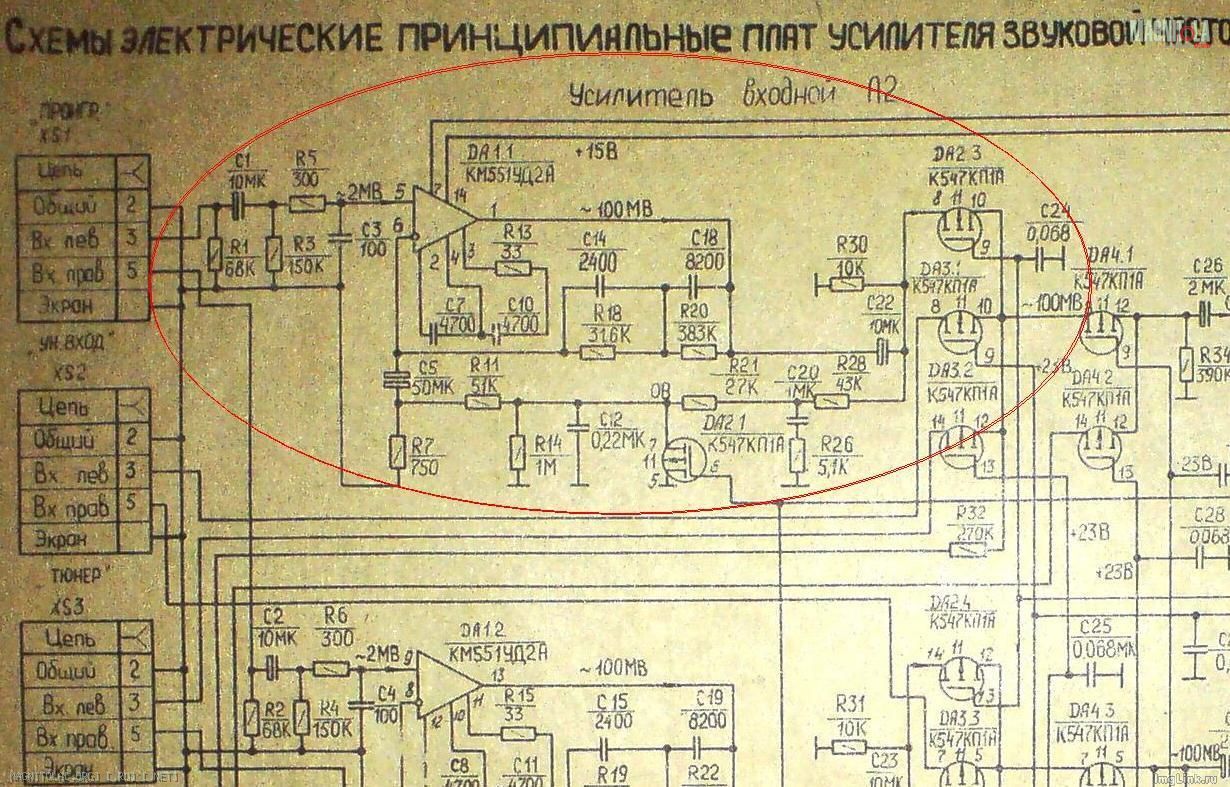

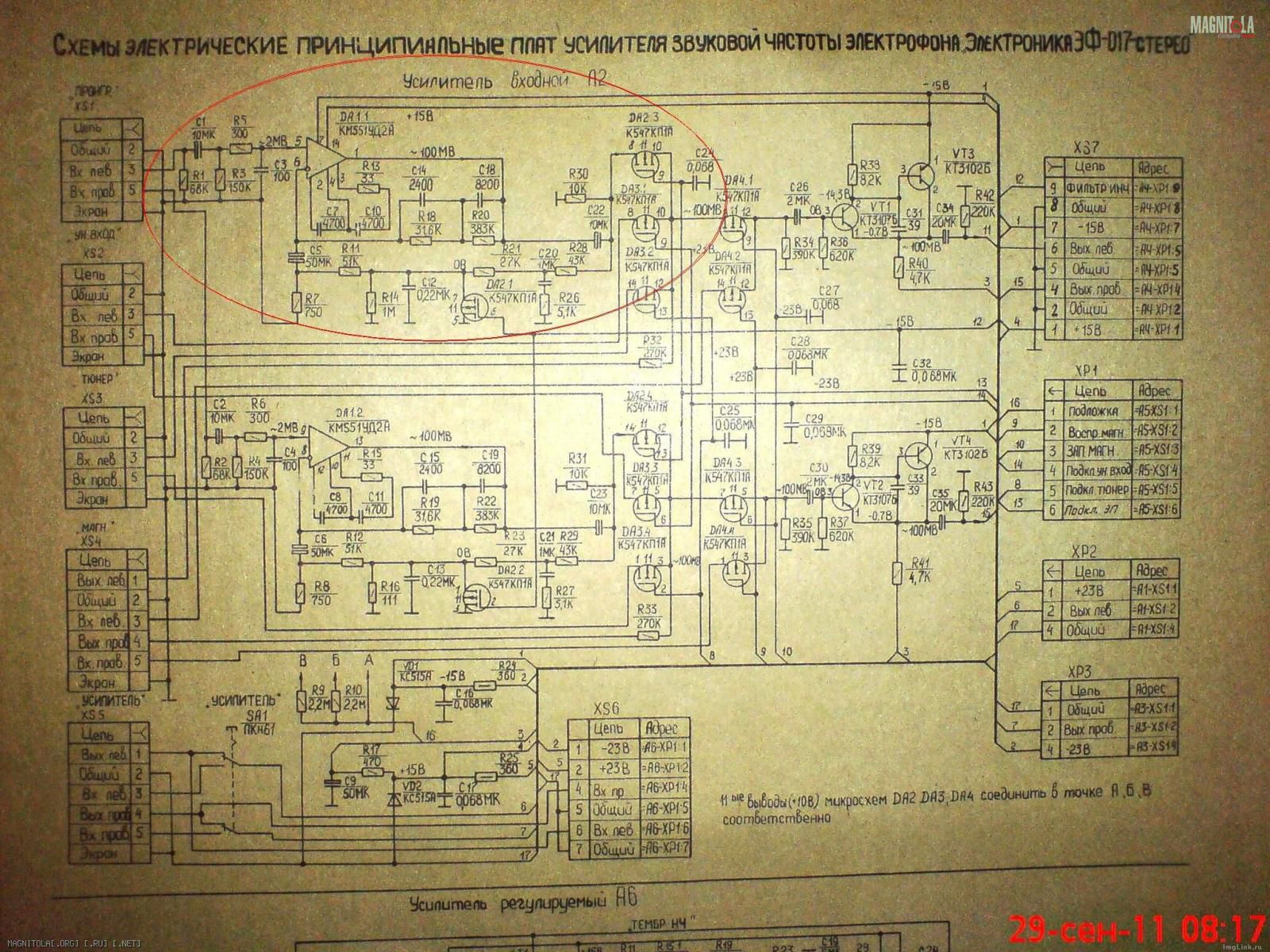

Схема входного блока (красным обведен подозреваемый каскад):
Вложение 138773
Вложение 138775
http://imglink.ru/show-image.php?id=...4606a2101b3f70
http://imglink.ru/show-image.php?id=...b021b34375e1fe
На вход проигрывателя понятно, а с ЧЕГО???Цитата:
Сообщение от Igor2011
В первую очередь - поменять С1 - вообще желательно на "плёнку". Затем - С10 и С22, электролиты - неполярные! Имейте ввиду.
Vladimir, С22 - полярный. С5 дохнет и влияет на АЧХ в НЧ области (встречалось). Ну и С20 и 547КП1А тоже проверить\заменить надо бы.. Это всё при условии, что на вход подается сигнал с головки ЗС. (Поэтому и прозвучал вопрос в п.148 :) )
