Усилитель "Электроника ЭФ-017-стерео" - реанимация

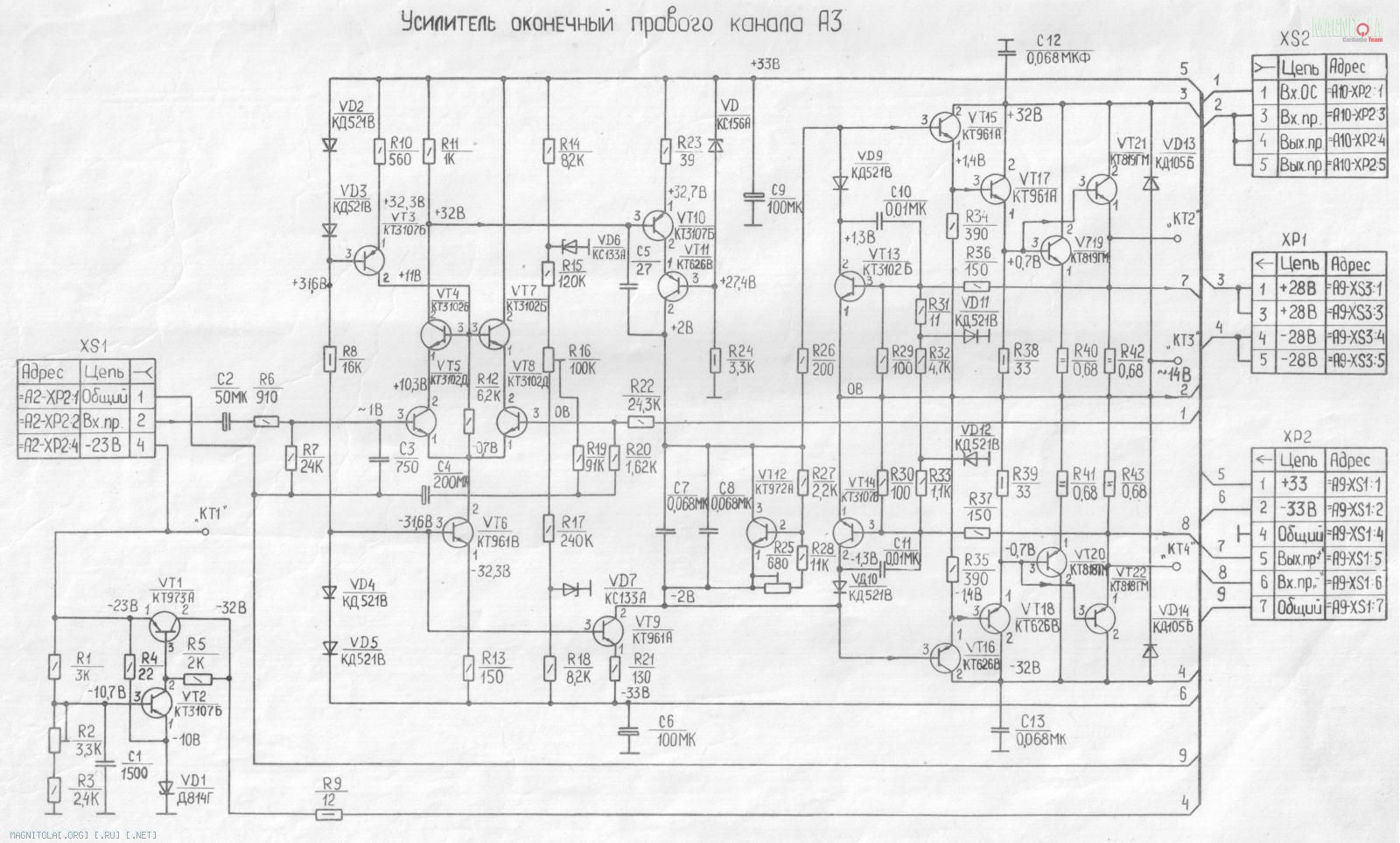

Уважаемые знатоки!:) У меня вопрос по схеме УМ. Провода 3 и 4 (в шине) это +/- 32В - питание выходного каскада. Провода 5 и 6 это +/- 33В - питание предвыходного каскада (больше от этого источника не питается ничего, проверил). По схеме БП видно, что это две разные вторички, с отдельными выпрямителями. 32В(3,4) - сильная вторичка, мощный мост. 33В (5,6) - тоооненькая вторичка, мост КЦ412.
Внимание вопрос: можно ли запитать предвыходной каскад от выходного, объединив провода 3+5 и 4+6??
Спасибо. :)
Вложение 100438
---------- Post added 08.02.2011 at 11:30 ----------

Цитата:

---

Сообщение от Bigman

каскадик на хорошем ОУ бы ещё туда - советские оперы звук всё-таки сильно портят..

---

уговорили))). вчера купил OPA2132, пойдёт? только схемы у мну нету.

Цитата:

---

Сообщение от megajet

Уважаемые знатоки! У меня вопрос по схеме УМ. Провода 3 и 4 (в шине) это +/- 32В - питание выходного каскада. Провода 5 и 6 это +/- 33В - питание предвыходного каскада (больше от этого источника не питается ничего, проверил). По схеме БП видно, что это две разные вторички, с отдельными выпрямителями. 32В(3,4) - сильная вторичка, мощный мост. 33В (5,6) - тоооненькая вторичка, мост КЦ412.
Внимание вопрос: можно ли запитать предвыходной каскад от выходного, объединив провода 3+5 и 4+6??
Спасибо.

---

Ни в коем случае! То, что питание УН выше, чем питание УМ - большой плюс!

не понимаю... там разница всего 1 вольт..:eek:

Цитата:

---

Сообщение от megajet

Внимание вопрос: можно ли запитать предвыходной каскад от выходного, объединив провода 3+5 и 4+6??

---

т.е. цель твика ухудшить и без того не особо то выдающееся )))

Цитата:

---

Сообщение от megajet

вчера купил опа2132, пойдёт? только схемы у мну нету.

---

а зачем тебе схема OPA2132 ))) ?
зы: Кстати, в этом разделе всё называют своими именами а не как попало!!! такого ОУ как опа2132 нет, есть OPA2132!!!

Вот

не схема самого ОУ))), а схема включения, типовая например. даташит у меня есть, но схемы составлять я не умею.

давай схему входа

Цитата:

---

Сообщение от megajet

не схема самого ОУ))), а схема включения, типовая например. даташит у меня есть, но схемы составлять я не умею.

---

Типовая схема включения этого ОУ ничем не отличается от большинства других. Инвертирующее, либо неинвертирующее включение, КУ задаётся резисторами...

Из легкого твика- в топку электолиты С2 ( хватит и пленки 10 мкФ) и С4( в цепи ООС- набирать из пленки), оторвать от выхода точку соединения R38,R39. Для коммутации неплохи РЭС55, причем, не разрывая цепь сигнала, а шунтируя на массу.Балансировочный R16 я бы поставил многооборотный с гибкими выводами ( забыл как называется).стабилизатор тока на VT3 поменять на полевик. Слаботочное питание- электролиты С6,С9 зашунтировать пленкой и я бы еще поставил по дросселю- на МЛТ 0.5 вт 100 ом намотать проводом ПЭЛ 0.3 сколько войдет- между ними и разъемом (5,6). VT5,VT8 и VT4, VT7 купить по пачке- стоят по рублю- и подобрать пары.

В базы выходных транзисторов по резистору воткнуть...
